Układ, w którym podłogówka i grzejniki na jednym obiegu mają działać bez konfliktów, wymaga czegoś więcej niż po prostu połączenia rur. Największy problem to różne wymagania temperaturowe: ogrzewanie podłogowe pracuje nisko, a klasyczne grzejniki zwykle potrzebują wyższych parametrów. W tym artykule pokazuję, kiedy taki układ ma sens, jakie elementy są potrzebne, jak wygląda poprawny schemat i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy, które decydują o działaniu instalacji
- Podłogówka zwykle pracuje na wodzie o temperaturze około 30-40°C, a temperatura powierzchni podłogi nie powinna być zbyt wysoka.
- Grzejniki często wymagają wyższej temperatury zasilania niż ogrzewanie podłogowe, więc bez mieszania parametry się rozjeżdżają.
- RTL ma sens głównie przy jednej małej pętli, a nie jako uniwersalne rozwiązanie dla całego domu.
- W większych układach lepiej sprawdzają się rozdzielacze, grupa pompowo-mieszająca i czasem sprzęgło hydrauliczne.
- O sukcesie decydują też przepływy, dobór pomp i poprawne uruchomienie, nie tylko sama lista zakupów.
Dlaczego ten układ bywa trudniejszy, niż wygląda
Najczęściej instalacja miesza się nie na poziomie rur, tylko na poziomie temperatury. Ogrzewanie podłogowe oddaje ciepło przez dużą powierzchnię i źle znosi przegrzewanie, bo podnosi temperaturę posadzki oraz obniża komfort. Grzejniki mają mniejszą powierzchnię oddawania ciepła, dlatego zwykle pracują na wyższej temperaturze zasilania.
| Element instalacji | Typowy zakres pracy | Co to oznacza w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | Około 30-40°C na zasilaniu | Woda musi być niższa temperaturą, a sama podłoga nie powinna być zbyt gorąca. |
| Temperatura powierzchni podłogi | Zwykle do 28-29°C, w łazience wyżej | To granica komfortu, a nie parametr do „podkręcania” bez kontroli. |
| Klasyczne grzejniki | Często parametry wyższe niż dla podłogówki | Jeśli zbijesz temperaturę za mocno, pomieszczenia mogą nie dogrzać się w mrozy. |
| Układ mieszany | Często punkt wyjścia to okolice 45/35°C | To kompromis, który bywa sensowny, ale tylko przy poprawnym doborze źródła ciepła i odbiorników. |
Jeżeli spróbujesz zasilić wszystko jednym wysokim parametrem, podłoga będzie za ciepła. Jeśli obniżysz temperaturę pod podłogówkę bez zmian po stronie grzejników, część pomieszczeń nie dogrzeje się przy większym mrozie. Z tego powodu pierwszy krok to nie zakup kolejnego elementu, tylko decyzja, jaką temperaturą naprawdę ma pracować cała instalacja. To prowadzi już do schematu połączeń, bo właśnie tam rozstrzyga się większość problemów.

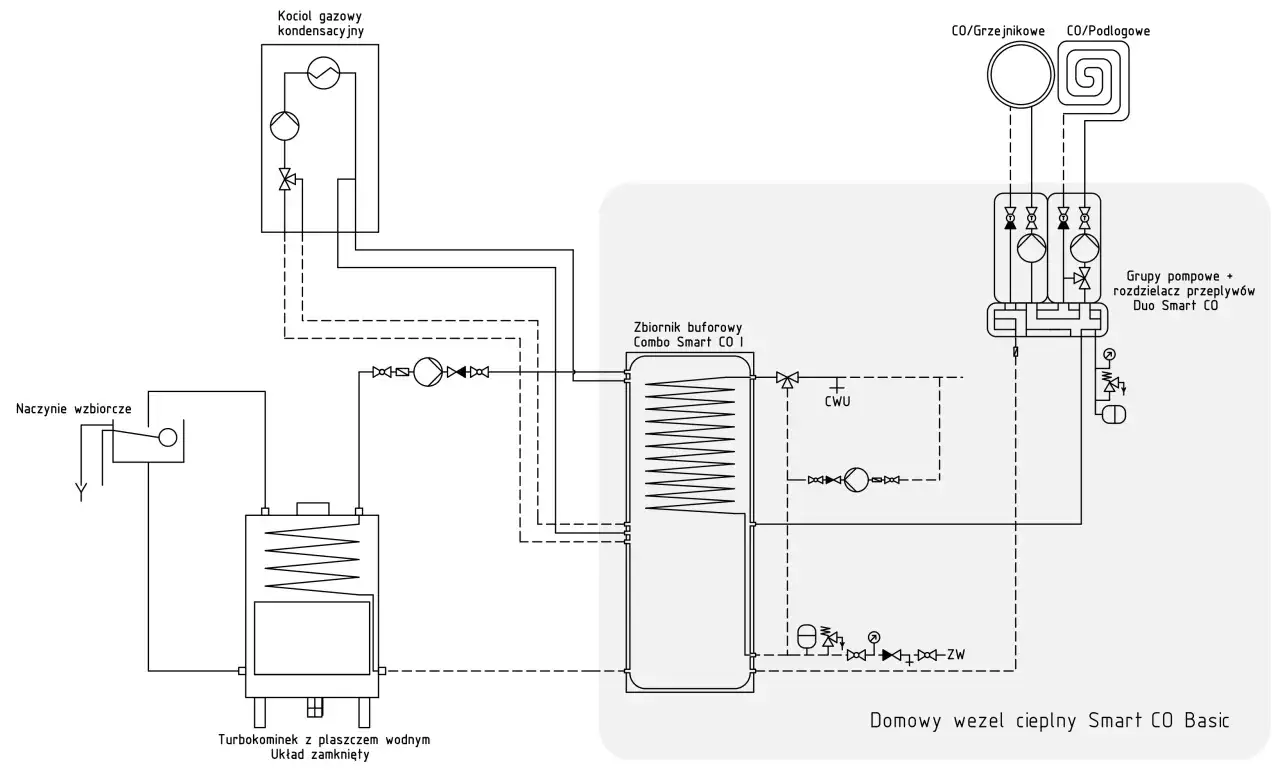

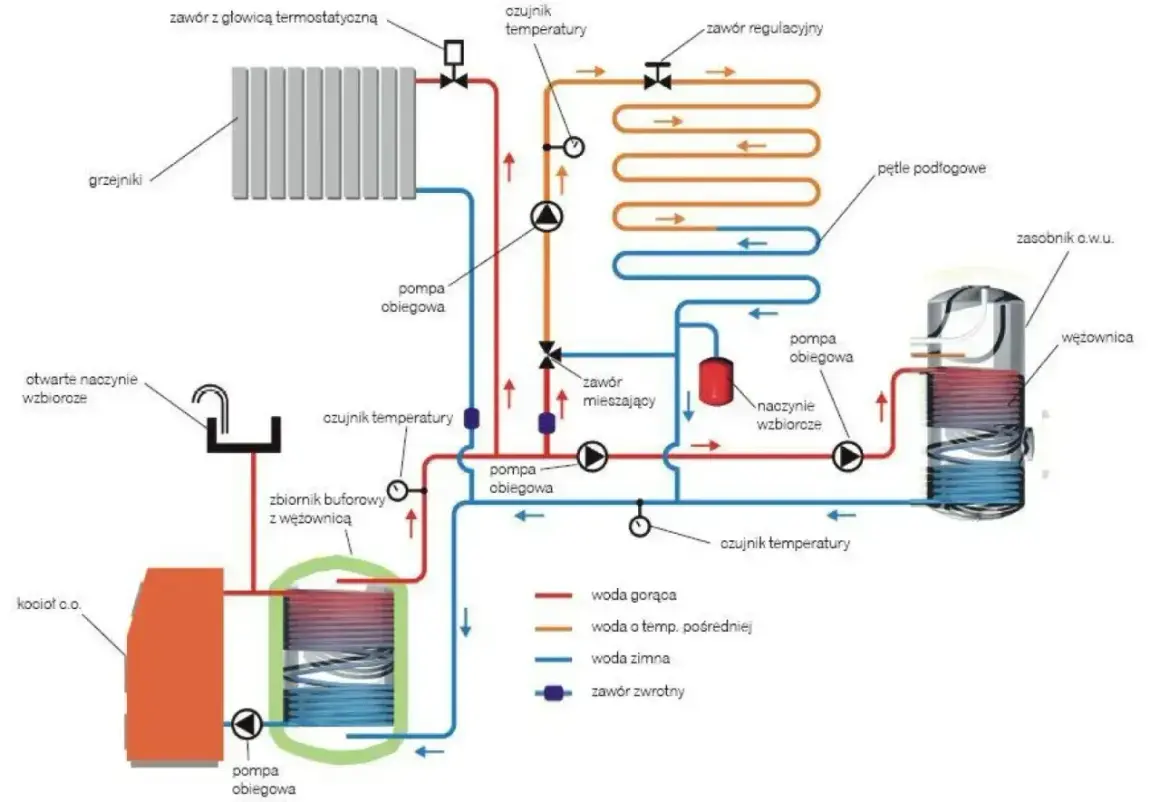

Jak wygląda poprawny schemat instalacji mieszanej
W praktyce nie ma jednego „magicznego” układu. Są za to trzy rozwiązania, które pojawiają się najczęściej i każde ma inne zastosowanie. Najważniejsza zasada jest prosta: podłogówka musi dostać niższą temperaturę niż grzejniki albo cały system musi zostać zaprojektowany jako niskotemperaturowy od początku.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| RTL przy jednej małej pętli | Jedna strefa, zwykle mała łazienka lub krótki fragment podłogi | Najtańszy i najprostszy wariant | Nie nadaje się do większej podłogówki ani do całego domu |
| Grupa pompowo-mieszająca | Większa podłogówka współpracująca z grzejnikami | Stabilna temperatura zasilania i lepsza kontrola obiegu | Większy koszt i więcej miejsca w kotłowni |
| Sprzęgło hydrauliczne z osobnymi obiegami | Większy dom, kilka pomp, różne strefy i różne opory przepływu | Rozdziela hydraulicznie źródło ciepła od instalacji odbiorczej | To już rozwiązanie wyraźnie bardziej rozbudowane i droższe |
RTL, czyli ogranicznik temperatury powrotu, działa sensownie głównie wtedy, gdy chodzi o małą pętlę. W ofertach producentów bywa przewidziany dla niewielkich powierzchni, ale nie traktowałbym go jako sposobu na „obsłużenie wszystkiego jednym zaworem”. W większej instalacji lepiej sprawdza się zawór mieszający z pompą, bo pozwala utrzymać stałą temperaturę zasilania podłogi.
W dokumentacji Danfoss widać jasno, że przy ogrzewaniu podłogowym zawór mieszający ma utrzymywać stałą temperaturę wyjścia, a KAN-therm pokazuje kilka nastaw mieszacza w zakresie od około 35 do 60°C, zależnie od modelu. To dobry sygnał dla praktyka: nie ma jednej liczby „idealnej” dla wszystkich, liczy się konkretna instalacja. Z tego właśnie powodu warto najpierw ocenić, kiedy wspólny obieg ma sens, a kiedy tylko tworzy problemy.
Czy podłogówka i grzejniki na jednym obiegu mają sens zawsze
Nie. Z mojego doświadczenia taki układ broni się tylko wtedy, gdy mówimy o małym, prostym przypadku albo o instalacji, w której wszystkie emitery akceptują zbliżone parametry. Najczęściej chodzi o jedną pętlę podłogówki w łazience, korytarzu czy strefie wejściowej, a nie o pełne ogrzewanie całego domu.
- Ma sens, gdy podłogówka jest dodatkiem, a nie głównym systemem grzewczym.
- Ma sens, gdy grzejniki są dobrane do niższej temperatury pracy albo są przewymiarowane.
- Ma sens, gdy źródło ciepła ma dobrą regulację i nie pracuje „zero-jedynkowo”.
- Nie ma sensu, gdy chcesz zasilić kilka stref różniących się oporami przepływu i zapotrzebowaniem na ciepło.
- Nie ma sensu, gdy stary układ grzejnikowy wymaga wysokiej temperatury, a podłoga ma być podłączona bez mieszania.
- Nie ma sensu, jeśli planujesz pompę ciepła i chcesz wycisnąć z niej wysoką sprawność bez kompromisów projektowych.
W praktyce pompa ciepła najlepiej czuje się w niskotemperaturowym systemie, więc stary zestaw grzejników i podłogówki „na skróty” zwykle wymaga przeliczenia albo powiększenia części odbiorników. Przy kotle kondensacyjnym sytuacja bywa łatwiejsza, ale też nie można zakładać, że jedna temperatura wystarczy wszystkim. Żeby układ był stabilny, trzeba potem dopilnować kilku parametrów jednocześnie.
Co musi się zgadzać, żeby układ był stabilny
W instalacji mieszanej patrzę przede wszystkim na trzy rzeczy: temperaturę zasilania, przepływ i sterowanie. Jeśli jeden z tych elementów jest źle dobrany, reszta zaczyna się bronić sama, a komfort spada. Najlepiej pokazuje to tabela z praktycznymi punktami kontrolnymi.
| Parametr | Na co zwrócić uwagę | Typowy błąd | Skutek |
|---|---|---|---|
| Temperatura podłogówki | Utrzymanie niskiej temperatury zasilania, zwykle około 30-40°C | Podanie tej samej wysokiej temperatury co na grzejniki | Przegrzana podłoga, gorszy komfort i większe ryzyko rozjechania regulacji |
| Przepływ na pętlach | Wyregulowany na rozdzielaczu, najlepiej z użyciem rotametrów | Otwarcie wszystkich pętli „na oko” | Jedne pomieszczenia są za ciepłe, inne zostają niedogrzane |
| Pompa obiegowa | Musi pokonać realne opory instalacji | Za słaba pompa albo pompa dobrana bez obliczeń | Szum, brak przepływu albo niedogrzanie dalszych obiegów |
| Sterowanie | Najlepiej pogoda plus strefy, a nie jeden termostat dla wszystkiego | Jedna prosta automatyka dla całego układu | Skoki temperatury i częste dogrzewanie zamiast stabilnej pracy |
Rotametr to po prostu przepływomierz na rozdzielaczu, który pokazuje, ile wody płynie przez daną pętlę. To mały element, ale w praktyce robi ogromną różnicę, bo pozwala wyważyć instalację. Bez tego nawet dobrze dobrana pompa nie uratuje źle ustawionych przepływów. Gdy już wiesz, co musi działać, łatwiej zobaczyć, gdzie najczęściej wszystko się psuje.
Najczęstsze błędy przy modernizacji starej instalacji
Przy takich przeróbkach najwięcej problemów nie wynika z „wad podłogówki”, tylko z uproszczeń przy montażu. Z mojego punktu widzenia najbardziej ryzykowne są rozwiązania robione pod presją budżetu, bez projektu i bez późniejszego uruchomienia przez kogoś, kto rozumie hydraulikę instalacji.
- Jedna wysoka temperatura dla wszystkiego - podłoga przegrzewa się, a grzejniki i tak nie pracują optymalnie.
- Użycie RTL tam, gdzie powinien być osobny obieg - działa tylko pozornie tanio, bo później trudno to ustabilizować.
- Brak odseparowania hydraulicznego przy kilku pompach - pompy zaczynają sobie przeszkadzać zamiast współpracować.
- Dobór grzejników bez przeliczenia pod niższe parametry - po obniżeniu temperatury robi się chłodno w mrozy.
- Brak równoważenia przepływów - najbliższe pętle dostają za dużo wody, a dalsze ledwie pracują.
- Brak regulacji po uruchomieniu - instalacja działa „jakoś”, ale nie stabilnie i nie oszczędnie.
Najdroższy jest zwykle ostatni błąd, bo wtedy zaczyna się seria poprawek, dodatkowych zaworów i wymian pomp. W dobrze zrobionym układzie większość problemów widać już na etapie projektu i pierwszego rozruchu. To naturalnie prowadzi do pytania, ile taki sensowny układ naprawdę kosztuje.
Ile kosztuje sensowne rozwiązanie i gdzie oszczędzać nie warto
Ceny mocno zależą od producenta, wielkości instalacji i tego, czy modernizujesz jeden pokój, czy cały dom. Poniżej podaję orientacyjne widełki dla rynku, bo to właśnie one najlepiej pokazują, gdzie kończy się prosty dodatek, a zaczyna porządny układ mieszany.
| Element | Orientacyjny koszt brutto | Kiedy to ma sens |
|---|---|---|
| Zawór RTL | Około 90-200 zł | Tylko przy jednej małej pętli podłogówki |
| Grupa pompowo-mieszająca | Około 450-1000+ zł | Gdy podłogówka ma już pracować jako osobny, stabilny obieg |
| Rozdzielacz do podłogówki | Około 400-800 zł | Przy kilku pętlach i potrzebie regulacji przepływów |
| Sprzęgło hydrauliczne lub zestaw mieszający | Około 700-4000+ zł | W większych, bardziej rozbudowanych instalacjach |
| Automatyka, siłowniki, sterowanie | Około 150-600+ zł | Gdy chcesz utrzymać stabilną temperaturę bez ręcznego kręcenia zaworami |
| Robocizna i uruchomienie | Często 1000-5000+ zł | W modernizacji bywa równie ważna jak sam osprzęt |
Najważniejsza lekcja jest taka, że najtańszy wariant nie zawsze jest oszczędny. Jeśli układ będzie wymagał ciągłego dogrywania, przestawiania i ratowania komfortu dodatkową automatyką, koszt szybko wróci w formie nerwów i przeróbek. W instalacjach mieszanych nie oszczędzałbym na projekcie, zaworze mieszającym i regulacji przepływów, bo właśnie tam robi się różnica między działającym układem a przypadkowym zlepkiem elementów. Zanim jednak coś zamówisz, warto przejść jeszcze przez krótką kontrolę techniczną.
Co sprawdziłbym, zanim rozkuję ściany i zamówię osprzęt
- Czy dla każdego pomieszczenia policzono straty ciepła, a nie tylko „wzięto z metra”.
- Czy grzejniki są dobrane do temperatury, na jakiej naprawdę ma pracować instalacja.
- Ile jest pętli podłogówki, jaką mają długość i jaki będzie ich opór hydrauliczny.
- Czy w kotłowni jest miejsce na rozdzielacz, grupę mieszającą, pompę lub sprzęgło.
- Czy źródło ciepła ma wystarczającą pompę i sensowną automatykę sterującą.
- Czy po montażu ktoś wykona równoważenie przepływów i sprawdzi temperatury w realnej pracy.
Jeżeli któryś z tych punktów zostaje bez odpowiedzi, nie zaczynałbym od zakupu części, tylko od projektu. W mieszanym ogrzewaniu najlepiej działają rozwiązania, które od początku uwzględniają różne temperatury pracy, a nie próbują je sztucznie zignorować. To właśnie dlatego poprawnie zaprojektowany układ mieszkany jest zwykle bardziej przewidywalny, tańszy w eksploatacji i po prostu wygodniejszy w codziennym użyciu.
