Volt to podstawowa jednostka napięcia w układzie SI, a w praktyce opisuje różnicę potencjałów między dwoma punktami obwodu. W tym artykule pokazuję, jak czytać wartości woltów w domowej instalacji, bateriach i fotowoltaice, czym napięcie różni się od prądu oraz jak bezpiecznie je mierzyć. To wiedza, która przydaje się przy zakupie sprzętu, ocenie instalacji i rozmowie z elektrykiem.
Wolt pokazuje, jak duża jest różnica potencjałów i co to zmienia w działaniu obwodu
- 1 V oznacza w SI 1 dżul energii na 1 kulomb ładunku.
- W Polsce standardem w gniazdkach jest 230 V AC, a w instalacjach trójfazowych 400 V między fazami.
- W elektronice i zasilaniu spotyka się także 1,5 V, 3,7 V, 12 V i 48 V.
- Przy fotowoltaice liczą się nie tylko waty, ale też napięcie robocze, Voc i zakres MPPT.
- Pomiar napięcia wykonuje się równolegle, a nie w szereg z obwodem.
Czym jest wolt i co oznacza w praktyce

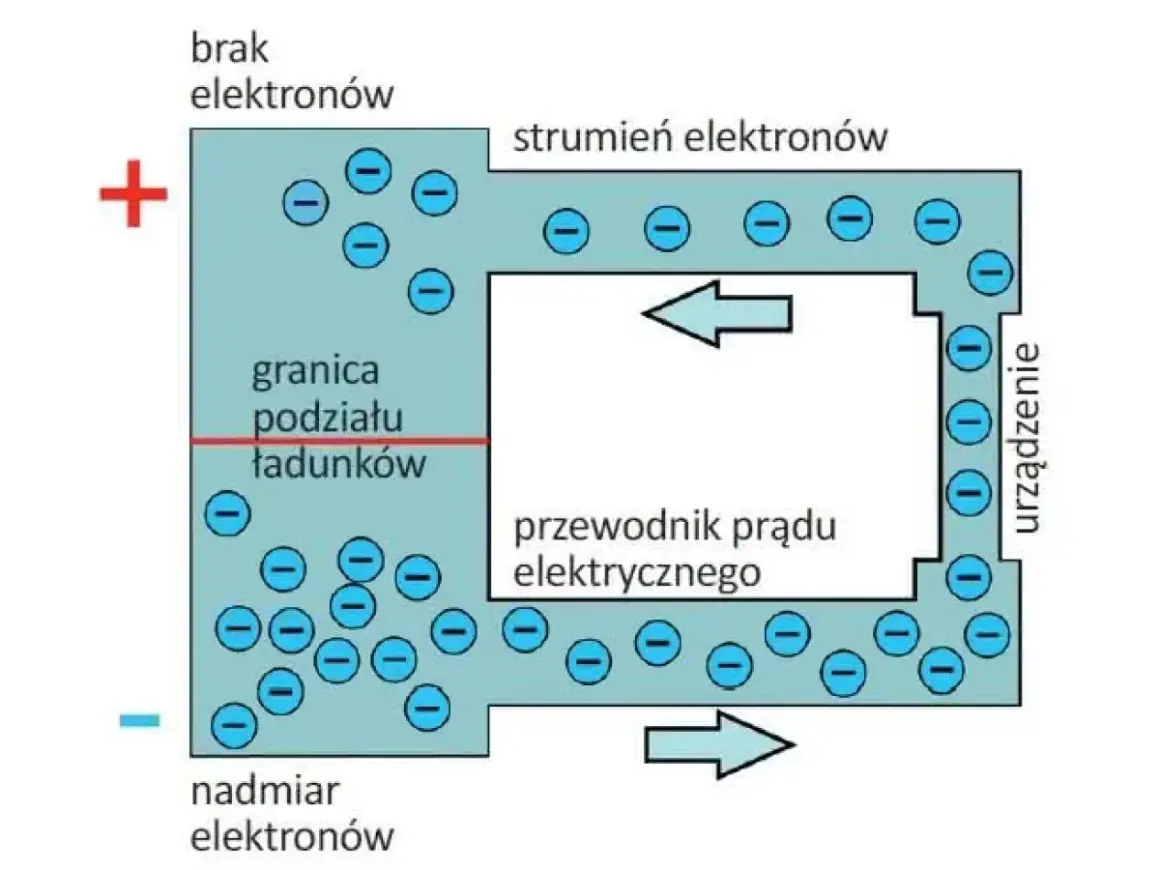

Ja najprościej tłumaczę to tak: napięcie jest elektrycznym „zapasem energii” między dwoma punktami obwodu. NIST opisuje volt jako jednostkę różnicy potencjałów elektrycznych, a jego symbol to V. Gdy mówię, że źródło ma 12 V, nie oznacza to jeszcze, że płynie tam duży prąd albo że urządzenie pobiera dużo energii. Mówi tylko tyle, że między punktami układu występuje określona różnica potencjałów.
W zapisie SI 1 V = 1 J/C, czyli jeden dżul energii przypada na jeden kulomb ładunku. To ważne, bo pokazuje, że napięcie nie jest „ilością prądu”, tylko wielkością, która pomaga go napędzać. W praktyce zawsze patrzę na napięcie razem z natężeniem i mocą, bo dopiero ten zestaw mówi, jak urządzenie naprawdę pracuje.
- Napięcie opisuje różnicę potencjałów.
- Natężenie mówi, ile ładunku przepływa w czasie.
- Moc pokazuje, jak szybko energia jest przekazywana.
Jeśli ktoś myli te trzy pojęcia, później błędnie ocenia urządzenia, przewody i bezpieczeństwo. Kiedy ta różnica jest już jasna, sensownie przejść do tego, jakie napięcia spotyka się na co dzień w domu i w systemach energetycznych.
Jak czytać wartości napięcia w domu i w instalacjach fotowoltaicznych
Jak podaje PSE, w Polsce odbiorcy końcowi korzystają z poziomu 230/400 V. W praktyce oznacza to, że zwykłe gniazdko daje 230 V napięcia przemiennego, a w instalacji trójfazowej między fazami pojawia się 400 V. Warto pamiętać, że 230 V to wartość skuteczna, więc chwilowy szczyt sinusoidy jest wyższy i wynosi około 325 V.
W elektronice i zasilaniu domowym spotykam kilka powtarzalnych poziomów napięcia, które dobrze znać, bo od razu zdradzają zastosowanie urządzenia.
| Przykład | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Ogniwo AA | 1,5 V | Sprzęt o niskim poborze energii, np. piloty i latarki |
| Ogniwo Li-ion | 3,6-3,7 V | Telefony, powerbanki i elektronika przenośna |
| Zasilanie USB | 5 V | Ładowarki, drobna elektronika, akcesoria komputerowe |
| Instalacja domowa | 230 V AC | Standardowe gniazdka i większość odbiorników w domu |
| Instalacja trójfazowa | 400 V między fazami | Większe odbiorniki, płyty, pompy i warsztat |
| String fotowoltaiczny | Kilkadziesiąt do kilkuset V DC | Zakres zależny od liczby modułów, temperatury i falownika |
W fotowoltaice najważniejsze są dwa pojęcia: Voc, czyli napięcie obwodu otwartego, oraz Vmp, czyli napięcie w punkcie maksymalnej mocy. Voc to wartość bez obciążenia i zwykle jest najwyższa, a Vmp to poziom roboczy, przy którym moduł oddaje najwięcej energii. Falownik korzysta z algorytmu MPPT - to funkcja śledząca punkt maksymalnej mocy, która utrzymuje instalację w możliwie najlepszym zakresie pracy.
To właśnie dlatego przy fotowoltaice nie patrzę wyłącznie na moc w watach. Dobrze dobrane napięcie decyduje o tym, czy system ruszy poprawnie, czy nie wyjdzie poza zakres falownika i czy instalacja będzie stabilna także w chłodny poranek. Z tej logiki wynika już naturalnie następne pytanie: jak to napięcie mierzyć, żeby nie pomylić go z innymi wielkościami.
Jak mierzyć napięcie i nie pomylić go z natężeniem
Pomiar napięcia robi się woltomierzem albo multimetrem ustawionym na odpowiedni tryb. Miernik podłącza się równolegle do badanego punktu, bo tylko wtedy odczyt pokazuje różnicę potencjałów bez rozrywania obwodu. Woltomierz ma bardzo dużą rezystancję wejściową, dzięki czemu nie obciąża układu i sam nie zmienia wyniku w znaczącym stopniu.
Najczęstszy błąd początkujących jest banalny, ale kosztowny: pomylenie gniazd w mierniku albo trybu pomiarowego. Jeśli ktoś przez pomyłkę ustawi pomiar prądu i przyłoży końcówki do źródła napięcia, może przepalić bezpiecznik w mierniku lub uszkodzić jego tor pomiarowy. Dlatego zawsze zaczynam od sprawdzenia, czy badam AC czy DC, a dopiero potem dobieram zakres.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Napięcie | U | V | Różnicę potencjałów między punktami obwodu |
| Natężenie | I | A | Ilość ładunku przepływającego w czasie |
| Moc | P | W | Tempo przekazywania energii |
| Opór | R | Ω | To, jak bardzo element ogranicza przepływ prądu |
- Wybieram właściwy tryb: AC dla sieci i DC dla baterii, paneli oraz zasilaczy stałoprądowych.
- Jeśli nie znam wartości, zaczynam od wyższego zakresu pomiarowego.
- Przykładam końcówki równolegle do punktów, między którymi chcę zmierzyć różnicę potencjałów.
- Dopiero potem schodzę na dokładniejszy zakres, jeśli wynik jest niski i stabilny.
Gdy te zasady są opanowane, pomiar przestaje być zgadywaniem, a zaczyna być narzędziem diagnostycznym. To prowadzi wprost do kwestii najważniejszej w praktyce: dlaczego napięcie ma tak duże znaczenie dla bezpieczeństwa i doboru sprzętu.
Dlaczego napięcie ma znaczenie dla bezpieczeństwa i doboru sprzętu
Napięcie wpływa nie tylko na działanie urządzenia, ale też na wymagania wobec izolacji, złącz, przewodów i osprzętu. Im wyższa wartość, tym większe ryzyko przeskoku iskry, uszkodzenia izolacji i problemów przy rozłączaniu obwodu. W obwodach prądu stałego, zwłaszcza w PV, łuk elektryczny potrafi być bardziej kłopotliwy niż wielu osobom się wydaje, dlatego projekt i serwis trzeba zostawić osobie, która wie, co robi.
W praktyce nie oceniam instalacji po samej mocy. Dla bezpieczeństwa liczy się napięcie znamionowe, rodzaj prądu, warunki temperaturowe oraz margines między wartością roboczą a maksymalnym dopuszczalnym poziomem osprzętu. To szczególnie ważne w fotowoltaice, bo zimno potrafi podbić napięcie obwodu otwartego modułów, a zbyt długi string może przekroczyć limit wejściowy falownika, nawet jeśli latem wszystko działało poprawnie.
- Napięcie znamionowe urządzenia mówi, w jakim zakresie sprzęt ma pracować bezpiecznie.
- Maksymalne napięcie wejściowe falownika wyznacza górną granicę dla stringów PV.
- Izolacja przewodów i złącz musi wytrzymać nie tylko normalną pracę, ale też skoki i warunki środowiskowe.
- Temperatura zmienia zachowanie modułów, więc projekt liczy się dla realnych warunków, a nie tylko dla katalogu.
Właśnie tu widać, że sam odczyt woltów nie wystarczy. Trzeba jeszcze rozumieć, jak te wartości przekładają się na przepływ prądu i straty w instalacji, zwłaszcza gdy projektuje się domową energię albo magazyn.
Jak wykorzystuję tę wiedzę przy fotowoltaice i domowej energii
Przy tej samej mocy wyższe napięcie oznacza niższy prąd, a to zwykle zmniejsza straty na kablach. Z zależności P = U × I wynika prosty wniosek: jeśli chcę przesłać 1 kW przy 12 V, potrzebuję około 83 A, przy 24 V około 42 A, przy 48 V około 21 A, a przy 230 V już tylko około 4,3 A. To dlatego większe systemy energetyczne nie opierają się na bardzo niskim napięciu bez powodu - przewody, złącza i zabezpieczenia robią się wtedy po prostu zbyt wymagające.
| Napięcie | Prąd przy 1 kW | Co z tego wynika |
|---|---|---|
| 12 V | około 83 A | Duże prądy, grubsze przewody i większe straty |
| 24 V | około 42 A | Wciąż spore obciążenie przewodów |
| 48 V | około 21 A | Lepszy kompromis w systemach magazynowania energii |
| 230 V | około 4,3 A | Mniejsze prądy przy tej samej mocy, ale wyższe wymagania bezpieczeństwa |
W magazynach energii i systemach PV napięcie wpływa też na dobór falownika, przekroju przewodów i architekturę całej instalacji. Napięcie baterii, zakres MPPT, maksymalny Voc stringu i rodzaj złącz muszą ze sobą współgrać. Jeśli któryś element jest dobrany „na styk”, system może działać, ale zwykle nie będzie pracował stabilnie, ekonomicznie ani z zapasem na lato i zimę.
Najważniejsze jest więc nie to, żeby zapamiętać jedną liczbę, ale żeby widzieć zależności między napięciem, prądem i realnym zastosowaniem. To właśnie ten sposób patrzenia pozwala odróżnić poprawnie zaprojektowaną instalację od układu, który wygląda dobrze tylko na papierze.
Co zostaje najważniejsze, gdy patrzysz na instalację przez pryzmat wolta
Najkrócej: wolt opisuje różnicę potencjałów, ale dopiero razem z prądem i mocą pokazuje, co naprawdę dzieje się w obwodzie. W domu najczęściej spotkasz 230 V, w elektronice kilka woltów, a w fotowoltaice często zakres od kilkudziesięciu do kilkuset woltów DC. Ta skala nie jest przypadkowa - wynika z kompromisu między wydajnością, stratami, bezpieczeństwem i kosztami osprzętu.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: zawsze sprawdzaj napięcie znamionowe, rodzaj prądu i margines pracy względem warunków rzeczywistych. Tylko wtedy odczyt z miernika albo parametry z katalogu mówią coś użytecznego, a nie są kolejną liczbą bez kontekstu. I właśnie tak warto czytać napięcie, gdy patrzy się na sprzęt, instalację czy system PV.
