To zjawisko, które nazywamy łukiem elektrycznym, łączy w sobie fizykę plazmy, wysoką temperaturę i bardzo konkretne zasady bezpieczeństwa. W praktyce jest potrzebne w spawaniu, cięciu metalu i części aparatury łączeniowej, ale w rozdzielnicach, bateriach i instalacjach fotowoltaicznych potrafi szybko zamienić się w źródło pożaru lub ciężkich obrażeń. Poniżej rozkładam temat na czynniki pierwsze: jak powstaje, kiedy pomaga, kiedy szkodzi i co realnie zmniejsza ryzyko.
Najważniejsze jest to, że to zjawisko bywa użyteczne, ale w instalacjach najczęściej traktuje się je jak poważne zagrożenie
- Powstaje, gdy gaz między elektrodami zostaje zjonizowany i zaczyna przewodzić prąd.
- W pracy urządzeń może być pożądane, ale w rozdzielnicach, złączach i przewodach oznacza awarię albo ryzyko awarii.
- Najgroźniejsze skutki to ekstremalne ciepło, oślepiający błysk, fala ciśnienia i rozprysk stopionego metalu.
- Na ryzyko najmocniej wpływają stan połączeń, czas zadziałania zabezpieczeń i odległość człowieka od źródła.
- W układach fotowoltaicznych i innych obwodach DC trzeba uważać szczególnie, bo taki kanał wyładowania trudniej wygasić.
Jak powstaje łuk elektryczny i dlaczego nie gaśnie od razu
Najprościej ujmuję to tak: między dwiema elektrodami musi pojawić się warunek, który pozwoli gazowi zacząć przewodzić prąd. Gdy pole elektryczne jest wystarczająco silne, cząsteczki gazu ulegają jonizacji, czyli część z nich traci elektrony i tworzy się kanał plazmowy. Od tego momentu prąd płynie już nie przez zwykłe powietrze, ale przez bardzo gorący, przewodzący kanał, który sam pomaga utrzymać własne istnienie.
To właśnie dlatego samo odsunięcie styków nie zawsze wystarcza. Kanał pozostaje gorący, a wysoka temperatura nadal ułatwia kolejną jonizację. W praktyce najłatwiej zgasić go wtedy, gdy prąd naturalnie spada do zera albo gdy konstrukcja urządzenia bardzo skutecznie wydłuża i chłodzi drogę wyładowania.
Co dzieje się w szczelinie między elektrodami
W szczelinie nie dzieje się nic „magicznego”, tylko bardzo szybka fizyka. Najpierw pojawia się lokalne przebicie izolującego medium, potem rośnie temperatura, a wraz z nią przewodność. Kanał zaczyna świecić, grzać otoczenie i topić materiał w pobliżu. Jeśli warunki są stabilne, wyładowanie utrzymuje się dalej, a jeśli są niestabilne, zaczyna się rozrywać, pryskać i powodować dodatkowe uszkodzenia.
Przeczytaj również: Co robi elektryk na praktykach? Poznaj obowiązki i wyzwania
Dlaczego prąd przemienny łatwiej wygasić niż stały
W prądzie przemiennym gaszenie jest zwykle łatwiejsze, bo wartość prądu co pół okresu spada do zera. Przy sieci 50 Hz dzieje się to 100 razy na sekundę, więc urządzenie ma regularne „okno” na przerwanie wyładowania. W obwodach stałoprądowych takiego naturalnego zera nie ma, dlatego samo rozłączenie obwodu jest trudniejsze i wymaga lepszej konstrukcji, szybszej detekcji albo mocniejszego tłumienia kanału.
| Cecha | Prąd przemienny | Prąd stały |
|---|---|---|
| Gaszenie wyładowania | Łatwiejsze, bo prąd regularnie przechodzi przez zero | Trudniejsze, bo brak naturalnego zera prądu |
| Typowe środowisko | Sieci zasilające, rozdzielnice, aparatura domowa i przemysłowa | Fotowoltaika, baterie, elektronika mocy, część układów napędowych |
| Wniosek praktyczny | Łatwiej zaprojektować skuteczne wygaszanie | Większy nacisk na detekcję, separację i szybkie odłączanie |
To dobre tło, żeby zrozumieć, dlaczego w jednych urządzeniach takie wyładowanie jest narzędziem, a w innych sygnałem awarii.
Gdzie wykorzystuje się je świadomie i po co
Nie każde takie wyładowanie oznacza problem. W przemyśle bywa ono po prostu narzędziem do przekazywania bardzo dużej ilości energii w krótkim czasie. W spawaniu, piecach do topienia metalu czy lampach wyładowczych chodzi właśnie o to, żeby energię kontrolować, a nie przypadkowo uwalniać.
W spawalnictwie pracuje się zwykle przy niskim napięciu, ale bardzo dużym prądzie. To właśnie ta kombinacja daje stabilne, skoncentrowane źródło ciepła. W praktyce oznacza to coś dość intuicyjnego: im lepiej kontrolujesz parametry, tym bardziej przewidywalny jest proces i tym mniej niespodzianek pojawia się na materiale.
| Zastosowanie | Po co jest używane | Na co trzeba uważać |
|---|---|---|
| Spawanie | Topienie metalu i tworzenie trwałego połączenia | Promieniowanie, odpryski, dym, wysoka temperatura |
| Cięcie plazmowe | Skupione rozdzielanie metalu z dużą precyzją | Hałas, światło, gorące cząstki metalu |
| Piece łukowe | Wytwarzanie bardzo wysokiej temperatury do topienia wsadu | Ogromna moc, pył, hałas, wymagania chłodzenia |
| Lampy wyładowcze i specjalne źródła światła | Bardzo intensywne, sprawne źródło światła | Stabilność pracy i kontrola gazu w lampie |
| Wyłączniki i rozłączniki | Szybkie przerwanie obwodu bez trwałego uszkodzenia aparatu | Skuteczne komory gaszeniowe i odpowiedni serwis |
Właśnie dlatego to samo zjawisko może jednocześnie napędzać proces technologiczny i wymagać bardzo ostrego nadzoru.

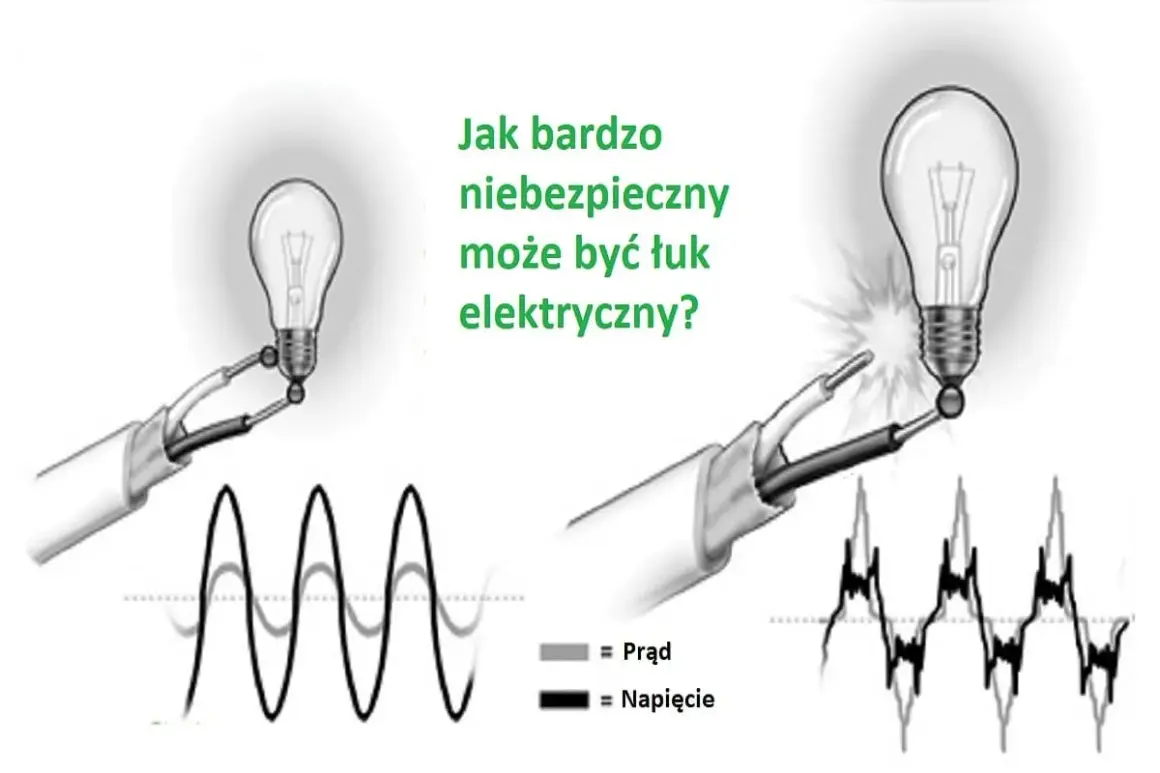

Dlaczego potrafi być tak niebezpieczny
Najbardziej zdradliwe jest to, że uraz nie musi pochodzić wyłącznie od samego kanału wyładowania. Wysoka temperatura, oślepiający błysk, fala ciśnienia i rozprysk stopionego metalu potrafią zrobić szkody w ułamku sekundy. W materiałach bezpieczeństwa pojawia się wartość przekraczająca 19 400°C, czyli temperatura porównywalna z tym, co człowiek kojarzy raczej z przemysłem ciężkim niż z codzienną instalacją elektryczną.
Do tego dochodzi jeszcze jeden ważny detal: bardzo często oparzenia powstają nie dlatego, że ktoś „dotknął łuku”, tylko dlatego, że zapaliła się odzież, materiał izolacyjny albo rozgrzany odprysk trafił w odsłoniętą skórę. W procedurach ochronnych przyjmuje się też, że już około 5 J/cm² może wystarczyć do oparzenia drugiego stopnia nieosłoniętej skóry, więc margines błędu jest naprawdę niewielki.
- Ciepło może spowodować natychmiastowe oparzenia i zapłon materiałów w pobliżu.
- Światło zawiera bardzo intensywne składowe widzialne, UV i IR, które grożą uszkodzeniem wzroku.
- Fala ciśnienia potrafi uszkodzić obudowę, wyrzucić elementy i uderzyć osobę stojącą zbyt blisko.
- Rozprysk metalu przenosi energię tam, gdzie człowiek często jej nie przewiduje, na dłonie, twarz i oczy.
- Pożar wtórny bywa efektem uszkodzonej izolacji, nadpalonych styków albo rozgrzanych przewodów.
Skoro skala zagrożenia jest tak duża, naturalne pytanie brzmi: co w praktyce najbardziej je podbija i jak temu przeciwdziałać.
Co zwiększa ryzyko i jak je ograniczyć w praktyce
Gdy oceniam ryzyko w instalacji, zaczynam od trzech pytań: czy połączenia są pewne, czy zabezpieczenie odetnie awarię szybko i czy ktoś może znaleźć się za blisko źródła. Te trzy elementy robią większą różnicę niż większość osób zakłada na początku.
| Czynnik ryzyka | Dlaczego podnosi zagrożenie | Co zrobić praktycznie |
|---|---|---|
| Luźne zaciski i słabe połączenia | Rośnie rezystancja, pojawia się grzanie i niestabilny kontakt | Sprawdzać moment dokręcenia i stan styków podczas przeglądów |
| Uszkodzona izolacja | Prąd łatwiej przeskakuje przez szczelinę lub do obudowy | Wymieniać uszkodzone odcinki, nie „łatać” ich prowizorycznie |
| Wilgoć, pył i zabrudzenia | Obniżają odporność izolacji i sprzyjają grzaniu styków | Utrzymywać obudowy, złącza i kanały kablowe w dobrym stanie |
| Narzędzia i elementy metalowe w pobliżu czynnych torów | Jedno przypadkowe zwarcie może uruchomić wyładowanie | Stosować osłony, izolowane narzędzia i bezpieczny odstęp |
| Zbyt wolne odłączanie awarii | Dłużej trwa przepływ energii, więc skutki są cięższe | Dobrze dobrać zabezpieczenia i nie zakładać, że „zadziała samo” |
| Zbyt mała odległość człowieka od źródła | Im bliżej źródła, tym większa energia dociera do ciała | Utrzymywać dystans, stosować bariery i nie pracować bez potrzeby pod napięciem |
Najprostsza zasada brzmi tak: im lepszy stan połączeń i im szybsza reakcja zabezpieczeń, tym mniejsza szansa, że drobna usterka rozwinie się w poważny incydent. Ja zawsze traktuję to jako temat bardziej z obszaru prewencji niż gaszenia skutków.
- Nie zakładaj, że niskie napięcie oznacza niski poziom ryzyka. Liczy się także prąd zwarciowy i czas odłączenia.
- Nie ignoruj lokalnego grzania złączy. To często pierwszy sygnał problemu, zanim pojawi się widoczny dym.
- Nie odkładaj przeglądu po przeciążeniu lub awarii. Po takim zdarzeniu izolacja i styki mogą być już osłabione.
- Nie polegaj wyłącznie na zabezpieczeniu nadprądowym. W wielu scenariuszach potrzebne są też procedury i właściwy montaż.
W układach DC te same błędy bywają jeszcze trudniejsze do opanowania, dlatego kolejna sekcja jest szczególnie ważna dla fotowoltaiki.

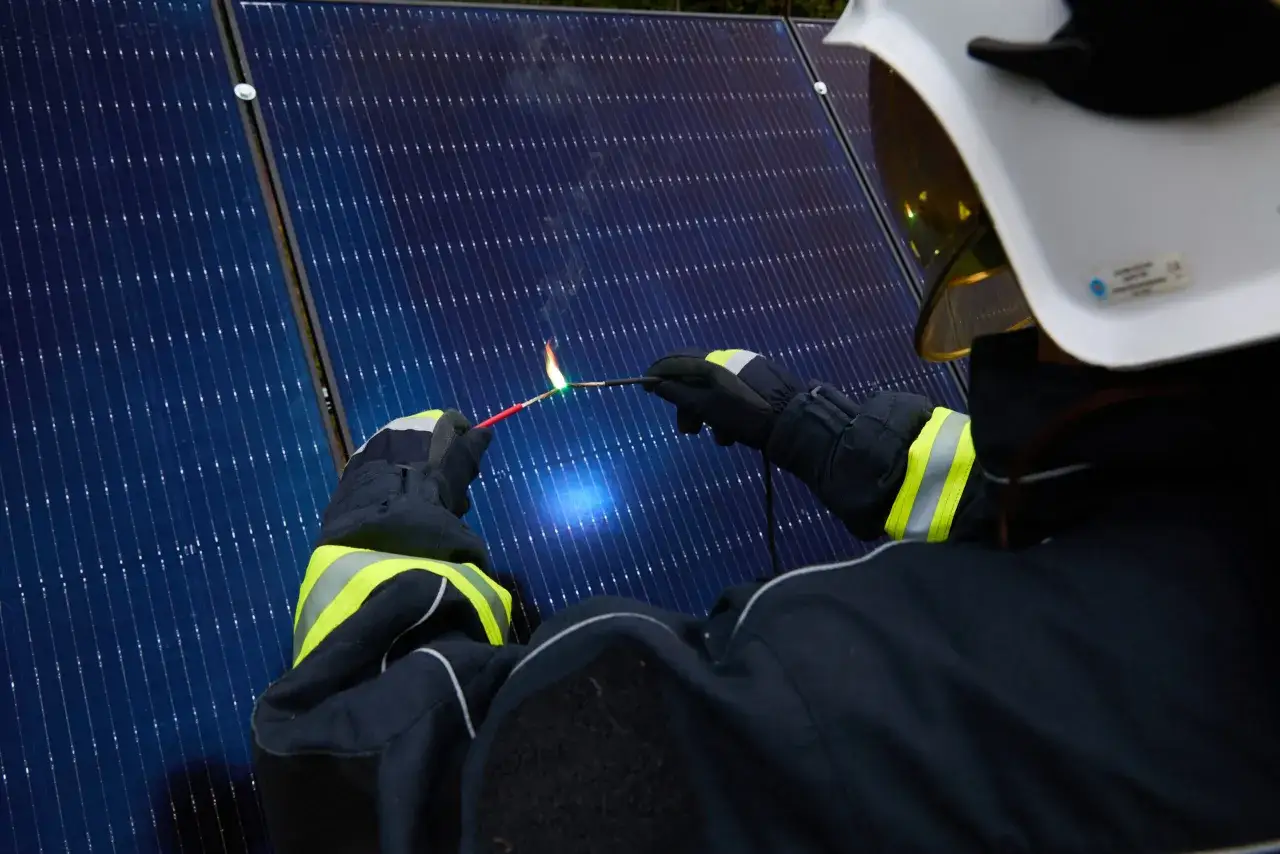

Dlaczego w fotowoltaice i innych układach DC uważa się podwójnie
W instalacjach fotowoltaicznych problem jest bardziej wymagający, bo obwód DC nie daje naturalnego zera prądu, które pomagałoby wygasić kanał wyładowania. Do tego dochodzi typowy dla PV zestaw czynników eksploatacyjnych: UV, zmiany temperatury, drgania, starzenie się złącz i błędy montażowe. W efekcie nawet pozornie drobna usterka potrafi z czasem stać się bardzo poważnym zagrożeniem.
W praktyce źródłem problemu bywa błędny projekt, wadliwy komponent albo niedokładny montaż. Złącze, które nie zostało prawidłowo zaciśnięte, zaczyna się grzać. Oporność rośnie, a to z kolei jeszcze bardziej podnosi temperaturę. W końcu dochodzi do uszkodzenia izolacji, zapłonu lub trwałego łuku między przewodami, a czasem także do połączenia z obudową albo konstrukcją.
- Złącza muszą być kompatybilne i prawidłowo zaciśnięte. Mieszanie przypadkowych elementów to proszenie się o kłopot.
- Kable i konektory starzeją się pod wpływem warunków atmosferycznych. Po kilku sezonach warto sprawdzić je dokładniej niż na etapie odbioru.
- Detekcja łuku w falowniku nie zastępuje przeglądu. To dodatkowa warstwa ochrony, a nie wymówka od serwisu.
- Szybkie odłączenie i poprawna separacja obwodów są krytyczne. W PV każda sekunda ma znaczenie.
Jeśli w systemie pojawia się pierwsza oznaka awarii, liczy się szybka i spokojna reakcja, a nie improwizacja.
Jak reagować na pierwsze objawy awarii
Jeżeli w rozdzielnicy, falowniku albo przy złączach PV widzisz ślady przegrzania, czujesz zapach spalonej izolacji lub słyszysz trzaski, nie traktuj tego jak drobiazgu. To nie jest moment na „jeszcze chwilę popracuje”, tylko na bezpieczne odłączenie i ocenę przez osobę, która naprawdę zna się na instalacjach.
- Jeśli to możliwe, bezpiecznie odłącz zasilanie i zabezpiecz je przed ponownym włączeniem.
- Nie dotykaj miejsca, które wygląda na przegrzane, nadtopione albo zwęglone.
- Nie używaj wody ani metalowych narzędzi przy aktywnym obwodzie.
- Wezwij elektryka, instalatora PV albo serwis z odpowiednimi uprawnieniami.
- Jeżeli pojawia się dym, widoczny błysk albo ogień, ewakuuj ludzi i wezwij służby ratunkowe.
Po takim incydencie warto sprawdzić nie tylko to, co się uszkodziło, ale też przyczynę pierwotną: stan zacisków, izolacji, złącz i zabezpieczeń. Jedno nadpalone miejsce często jest tylko końcowym objawem dużo wcześniejszego problemu.
Najbardziej opłaca się pilnować detali, których nie widać na pierwszy rzut oka
Najlepsza profilaktyka jest zwykle mało spektakularna: poprawny montaż, właściwy moment dokręcenia, zgodne złącza, okresowa termowizja i szybka reakcja na drobne ślady przegrzania. W instalacjach elektrycznych i fotowoltaicznych właśnie takie „małe” zaniedbania najczęściej prowadzą do dużych problemów. Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: nie oceniaj bezpieczeństwa po samym napięciu, tylko po stanie połączeń, czasie odłączenia i jakości przeglądów. To trzy rzeczy, które najczęściej decydują, czy wyładowanie pozostanie narzędziem, czy stanie się awarią.
