Wzór na częstotliwość jest prosty, ale dopiero w praktyce widać, jak bardzo pomaga zrozumieć falę, drgania i prąd zmienny. W elektryce i energetyce to jedna z podstawowych wielkości, od której zależą stabilność sieci, praca falownika, zachowanie silników oraz to, czy urządzenie jest zgodne z europejskim standardem 50 Hz. W tym tekście pokazuję, jak czytać zależność między okresem a częstotliwością, jak liczyć ją w prostych zadaniach i na co uważać przy instalacjach domowych oraz fotowoltaicznych.
Najważniejsze zależności, które warto znać od razu
- Częstotliwość mówi, ile pełnych cykli zjawiska przypada na 1 sekundę, a jej jednostką jest herc (Hz).
- Najprostsza zależność to f = 1 / T, gdzie T oznacza okres jednego cyklu.
- W falach i sygnałach elektrycznych częstotliwość można też liczyć z zależności f = v / λ oraz f = ω / 2π.
- W Polsce i całej europejskiej sieci pracuje się nominalnie przy 50 Hz, więc ta wartość ma znaczenie praktyczne w domach i instalacjach PV.
- Najczęstsze błędy to mieszanie sekund z milisekundami, mylenie częstotliwości z okresem i pomijanie przelicznika 2π.
Co oznacza częstotliwość w elektryce i fizyce
Najprościej: częstotliwość mówi, ile razy zjawisko powtarza się w ciągu jednej sekundy. Jeśli fala, drganie albo przebieg prądu wraca do tego samego stanu 50 razy na sekundę, ma częstotliwość 50 Hz. Ja traktuję tę wielkość jako opis „tempa” przebiegu, a nie jego siły.
To ważne rozróżnienie, bo początkujący często mieszają częstotliwość z amplitudą. Amplituda mówi, jak duży jest sygnał, a częstotliwość, jak szybko się powtarza. W prądzie zmiennym te dwie rzeczy mogą zmieniać się niezależnie, dlatego sam odczyt napięcia nie wystarcza, żeby zrozumieć całe zjawisko.
W praktyce najczęściej spotkasz trzy powiązane pojęcia: okres, częstotliwość i długość fali. Okres to czas jednego pełnego cyklu, częstotliwość to liczba cykli w sekundzie, a długość fali mówi, jak daleko w przestrzeni rozciąga się jeden cykl. Od tej relacji zaczyna się każdy sensowny rachunek, więc warto ją opanować zanim przejdę do konkretnych obliczeń.
Jak obliczyć częstotliwość z okresu i liczby drgań

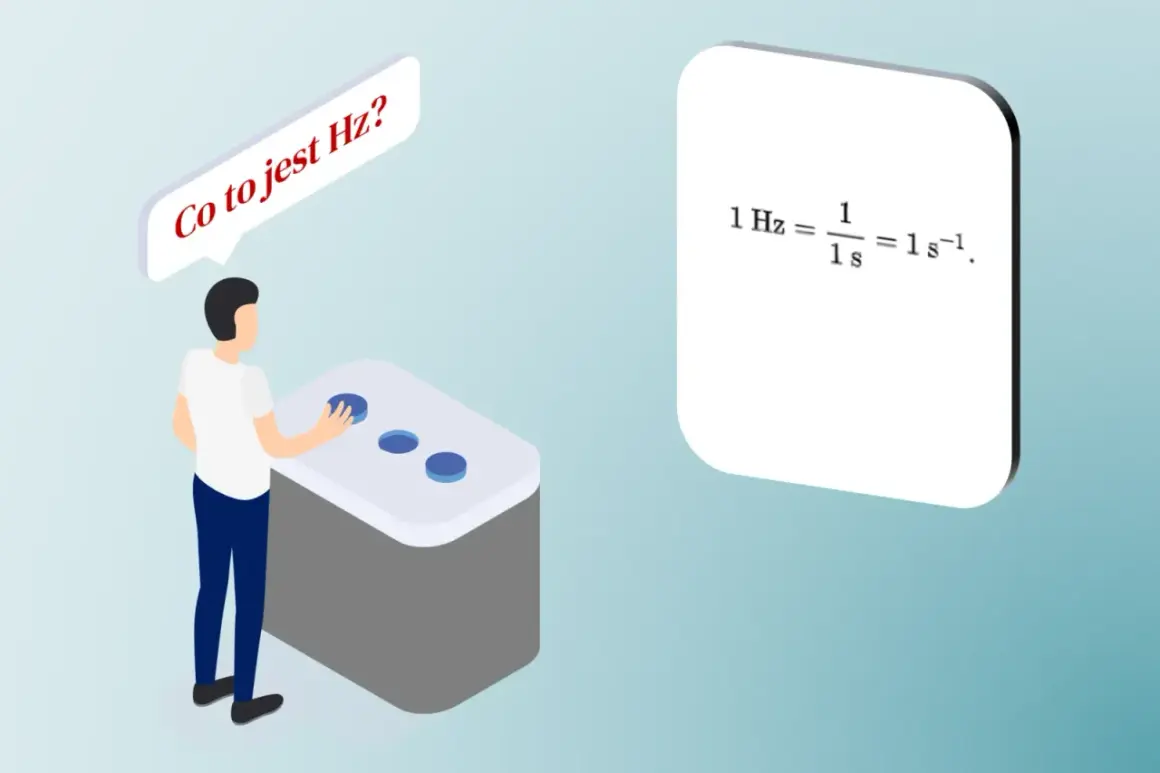

Najprostszy zapis jest banalny, ale właśnie dlatego warto go znać na pamięć: f = 1 / T. Jeśli okres jednego pełnego cyklu wynosi 1 sekundę, częstotliwość wynosi 1 Hz. Jeśli cykl trwa 0,02 s, dostajesz 50 Hz. W sieci energetycznej to klasyczny przykład, bo jeden pełny okres napięcia trwa właśnie 20 ms.
| Symbol | Znaczenie | Jednostka | Przykład |
|---|---|---|---|
| f | częstotliwość | Hz | 50 Hz |
| T | okres jednego cyklu | s | 0,02 s |
| v | prędkość rozchodzenia się fali | m/s | 343 m/s w powietrzu |
| λ | długość fali | m | 0,685 m |
| ω | częstotliwość kołowa | rad/s | 314 rad/s |
Jeśli masz liczbę drgań w danym czasie, użyj zależności f = N / t, gdzie N to liczba pełnych powtórzeń, a t to czas pomiaru. Gdy liczysz falę w przestrzeni, przydaje się f = v / λ. Z kolei w opisie matematycznym drgań spotkasz f = ω / 2π, czyli przeliczenie z częstotliwości kołowej na herce.
- Jeśli sygnał wykonał 1200 pełnych drgań w 3 s, to f = 1200 / 3 = 400 Hz.
- Jeśli okres wynosi 16,67 ms, częstotliwość jest zbliżona do 60 Hz.
- Jeśli oscyloskop pokazuje ω = 314 rad/s, częstotliwość wynosi około 50 Hz, bo 314 / 2π ≈ 50.
To teoria, ale w energetyce najciekawsze zaczyna się wtedy, gdy patrzymy na sieć i falowniki, bo tam pojedyncza liczba w hercach ma już bardzo konkretne skutki.
Dlaczego 50 Hz ma znaczenie w polskiej sieci i fotowoltaice
W Polsce, tak jak w całej europejskiej sieci, prąd przemienny pracuje nominalnie przy 50 Hz. Dla użytkownika domowego oznacza to zgodność urządzeń, a dla instalatora i właściciela fotowoltaiki - konieczność synchronizacji falownika z siecią. Jeśli częstotliwość wyjdzie poza dopuszczalny zakres, zabezpieczenia odłączają źródło, żeby nie pogarszać pracy całego systemu.
To właśnie dlatego częstotliwość ma znaczenie nie tylko „na papierze”. Wpływa na prędkość silników, zachowanie transformatorów, pracę zasilaczy i parametry układów sterowania. W instalacjach PV dochodzi jeszcze funkcja antywyspowa, czyli zabezpieczenie, które odłącza falownik, gdy sieć zanika lub pracuje niestabilnie. To standard bezpieczeństwa, a nie zbędny dodatek.
| Urządzenie lub układ | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Falownik PV | Zgodność z 50 Hz i zakresem pracy operatora | Musi synchronizować się z siecią i wyłączać przy odchyleniach |
| Silnik prądu przemiennego | Częstotliwość zasilania | Od niej zależy prędkość obrotowa |
| Zasilacz impulsowy | Tabliczka 50/60 Hz | Decyduje o kompatybilności z różnymi sieciami |
| System automatyki | Stabilność przebiegu | Zakłócenia mogą fałszować pomiar i synchronizację |
Jeżeli kupujesz urządzenie z importu, zawsze sprawdzaj zakres częstotliwości na tabliczce znamionowej. Dla części elektroniki 50/60 Hz nie robi różnicy, ale dla napędów i niektórych urządzeń z silnikiem różnica już ma znaczenie. Właśnie tu teoria spotyka się z praktyką, i to bardzo dosłownie, więc dobrze jest znać też najczęstsze pułapki.
Najczęstsze błędy przy liczeniu i interpretacji
Najwięcej pomyłek widzę w prostych zadaniach, nie w skomplikowanych układach. Problem zwykle nie leży we wzorze, tylko w jednostkach albo w tym, że ktoś liczy nie ten parametr, który trzeba.
- Mieszanie sekund i milisekund - 20 ms to 0,02 s, a nie 20 s. Przy częstotliwości daje to różnicę rzędu tysięcy procent.
- Mylenie częstotliwości z okresem - jeśli rośnie okres, częstotliwość maleje. To zależność odwrotna, więc nie da się ich traktować zamiennie.
- Pomijanie 2π przy częstotliwości kołowej - ω i f to nie to samo. Bez przelicznika wyniki będą błędne.
- Zakładanie, że wzór f = v / λ działa zawsze tak samo - prędkość fali zależy od ośrodka. W powietrzu, wodzie i kablu sygnał rozchodzi się inaczej.
- Odczytanie „50 Hz” jako miary mocy - to nie jest opis siły prądu, tylko tempa zmian przebiegu.
W praktyce warto też pamiętać, że przebieg nie zawsze jest idealną sinusoidą. W elektronice mocy, falownikach i przekształtnikach pojawiają się harmoniczne, czyli dodatkowe składowe o wyższych częstotliwościach. Sam wynik w hercach nie wyczerpuje więc całego obrazu, ale bez niego i tak trudno ruszyć dalej, zwłaszcza gdy chcesz coś realnie zmierzyć.
Jak sprawdzić częstotliwość w praktyce
Do prostych pomiarów wystarczy multimetr z funkcją Hz, ale przy bardziej wymagającej diagnostyce lepszy będzie oscyloskop albo analizator jakości energii. Ja patrzę na to tak: im bardziej złożony lub zniekształcony sygnał, tym mniej sensu ma zgadywanie, a więcej dokładny pomiar.
| Narzędzie | Kiedy się sprawdza | Co daje | Ograniczenia |
|---|---|---|---|
| Multimetr z pomiarem Hz | Proste sygnały i szybka kontrola | Szybki odczyt częstotliwości | Nie pokazuje kształtu przebiegu |
| Oscyloskop | Analiza drgań i zakłóceń | Widoczny cały przebieg | Wymaga większej wprawy |
| Analizator jakości energii | Instalacje domowe, przemysłowe i PV | Pełniejszy obraz sieci | Droższy i bardziej specjalistyczny |
| Wyświetlacz falownika | Fotowoltaika | Szybki podgląd synchronizacji | Nie zastępuje pomiaru serwisowego |
Przy pomiarach sieciowych nie warto iść na skróty. Używaj sprzętu o odpowiedniej kategorii bezpieczeństwa, a jeśli nie masz pewności, zostaw pomiar osobie z doświadczeniem. W praktyce pojedynczy nietypowy odczyt dobrze jest potwierdzić drugim pomiarem, zwłaszcza gdy w grę wchodzi instalacja domowa albo urządzenie podłączone do sieci.
Gdy liczba w hercach nie wystarcza do oceny instalacji
Najbardziej użyteczna lekcja z tego tematu jest prosta: sama częstotliwość mówi tylko część prawdy. Dwie instalacje mogą mieć identyczne 50 Hz, a jedna będzie pracować czysto i stabilnie, podczas gdy druga będzie miała zakłócenia, zniekształcenia harmoniczne albo problemy z synchronizacją falownika.
Dlatego przy diagnozie albo porównaniu urządzeń patrzę zawsze na cały zestaw parametrów: napięcie, kształt przebiegu, odchylenia od normy i warunki pracy pod obciążeniem. W nowoczesnych systemach OZE dochodzi jeszcze częstotliwość przełączania PWM, która wpływa na straty, temperaturę i zakłócenia elektromagnetyczne. To już nie jest detal, tylko element, który potrafi przesądzić o kulturze pracy całej instalacji.
Jeśli chcesz korzystać z tej wiedzy praktycznie, trzymaj się jednej zasady: najpierw sprawdź, jaki sygnał masz do czynienia, potem dobierz właściwy wzór, a dopiero na końcu interpretuj wynik. W elektryce to zwykle daje więcej niż zapamiętanie samej liczby 50 Hz.
