Impedancja to jedno z tych pojęć, które od razu porządkuje myślenie o prądzie przemiennym. Kiedy rozumiesz, jak działa, łatwiej odróżnić zwykły opór od zachowania cewek i kondensatorów, a przy okazji lepiej czytasz wyniki pomiarów w instalacjach domowych i fotowoltaicznych. Poniżej wyjaśniam to bez zbędnego żargonu, ale z takim poziomem konkretu, który naprawdę się przydaje.
Najkrócej: impedancja opisuje zachowanie obwodu przy prądzie zmiennym
- Impedancja to pełne przeciwdziałanie obwodu przepływowi prądu przemiennego.
- Składa się z rezystancji i reaktancji, więc jest czymś szerszym niż zwykły opór.
- Jej wartość zależy od częstotliwości, dlatego ten sam układ może zachowywać się inaczej przy różnych sygnałach.
- W prostych obwodach używa się wzoru Z = R + jX, a w praktyce często liczy się też moduł |Z|.
- W instalacjach elektrycznych i PV ma znaczenie dla zabezpieczeń, falowników, zakłóceń i spadków napięcia.
- Najczęstszy błąd to traktowanie impedancji jak zwykłej rezystancji i ignorowanie częstotliwości.
Czym jest impedancja i czym różni się od oporu
Ja zwykle tłumaczę to tak: rezystancja mówi, ile energii obwód rozprasza w cieple, a impedancja mówi, jak bardzo cały obwód przeciwstawia się prądowi zmiennemu. To szersze pojęcie, bo przy prądzie przemiennym w grę wchodzą nie tylko straty, ale też magazynowanie energii w polach elektrycznym i magnetycznym.
W praktyce oznacza to prostą rzecz: rezystor zachowuje się dość przewidywalnie, ale cewka i kondensator już nie. Dla prądu stałego część elementów wygląda niemal jak przerwa albo stały opór, natomiast przy AC ich zachowanie zależy od częstotliwości. Dlatego impedancja nie jest jedną „sztywną” liczbą jak opór drutu, tylko parametrem opisującym konkretne warunki pracy.
| Pojęcie | Co opisuje | Kiedy ma znaczenie |
|---|---|---|
| Rezystancja | Opór wynikający ze strat energii, zwykle zamienianej w ciepło | Prąd stały i część obwodów prądu zmiennego |
| Impedancja | Całkowite przeciwdziałanie obwodu dla prądu przemiennego | Prąd zmienny, filtry, przewody, falowniki, układy z cewkami i kondensatorami |
| Reaktancja | Część impedancji wynikająca z cewek i kondensatorów | Gdy częstotliwość sygnału wpływa na zachowanie obwodu |
Najważniejsza różnica jest taka, że impedancja uwzględnia nie tylko „ile”, ale też „jak” obwód utrudnia przepływ prądu. Żeby zobaczyć, skąd bierze się ta różnica, trzeba rozebrać impedancję na części pierwsze.
Z czego składa się impedancja w obwodzie AC
W zapisie matematycznym impedancję oznacza się symbolem Z. W najprostszym ujęciu składa się ona z dwóch części: rezystancji R oraz reaktancji X, czyli zapisuje się ją jako Z = R + jX. Litera j oznacza jednostkę urojoną, używaną po to, żeby odróżnić część „oporną” od części związanej z przesunięciem fazowym.
Reaktancja nie jest jedną wspólną wartością dla wszystkich elementów. Cewka i kondensator zachowują się odwrotnie: reaktancja indukcyjna rośnie wraz z częstotliwością, a reaktancja pojemnościowa maleje, gdy częstotliwość rośnie. To dlatego układ może reagować zupełnie inaczej przy 50 Hz, a inaczej przy wyższych częstotliwościach zakłóceń lub pracy przetwornicy.
| Element | Co robi w obwodzie | Jak reaguje na częstotliwość |
|---|---|---|
| Rezystor | Rozprasza energię | Zwykle prawie bez zmian |
| Cewka | Przeciwdziała zmianom prądu | Im wyższa częstotliwość, tym większa przeszkoda |
| Kondensator | Przeciwdziała zmianom napięcia | Im wyższa częstotliwość, tym mniejsza przeszkoda |
Warto zapamiętać jeszcze jedną rzecz: w układzie indukcyjnym prąd zwykle opóźnia się względem napięcia, a w pojemnościowym bywa odwrotnie. To właśnie stąd biorą się przesunięcia fazowe, które dla początkujących są zwykle bardziej mylące niż sama definicja impedancji. Gdy rozumiesz ten podział, obliczanie całego układu przestaje być czarną magią, więc przechodzę do prostego liczenia.

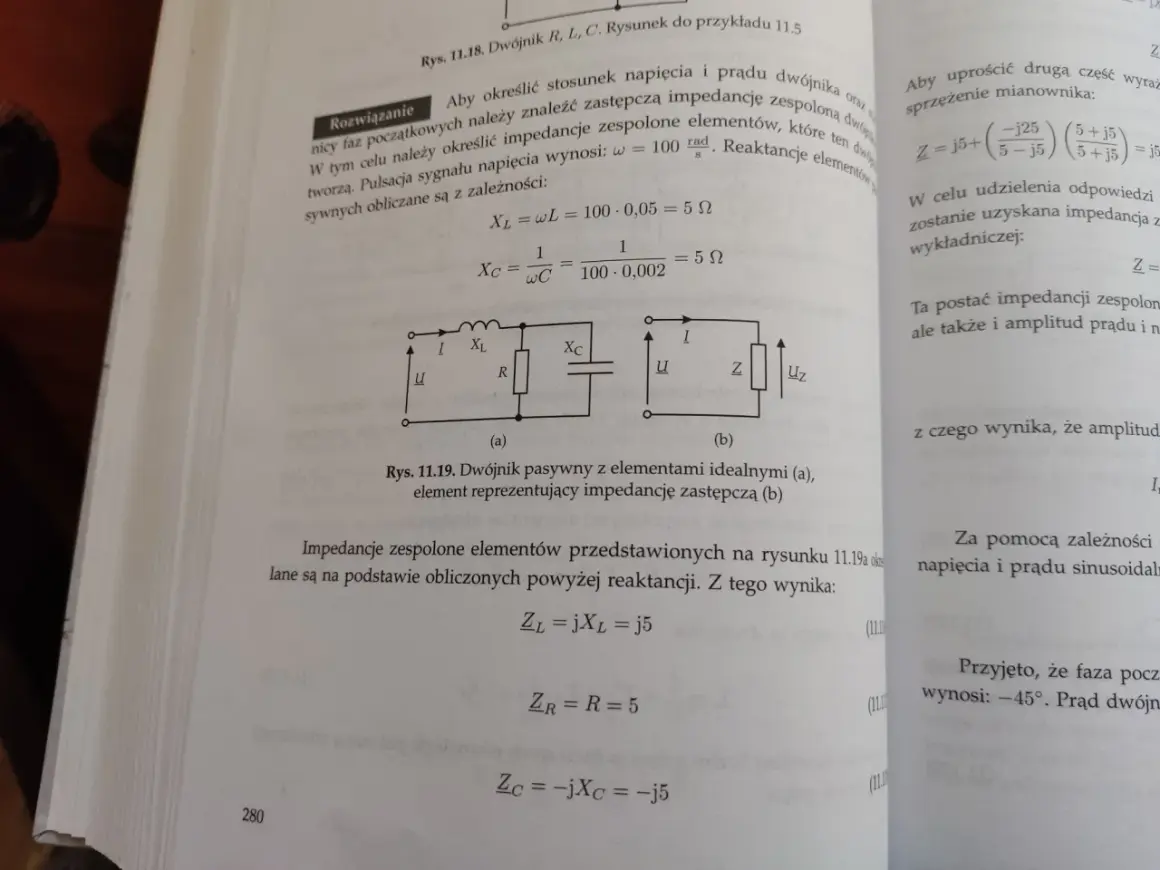

Jak obliczyć impedancję w prostym układzie
Jeśli układ jest prosty, liczenie da się sprowadzić do kilku kroków. Najpierw rozpoznajesz, z jakich elementów składa się obwód, potem obliczasz rezystancję i reaktancję dla danej częstotliwości, a na końcu łączysz te wartości w jedną liczbę. W obwodzie szeregowym najczęściej korzysta się z zależności |Z| = √(R² + X²), czyli z modułu impedancji.
Przykład pokazuje to najlepiej. Jeśli masz rezystor 100 Ω i cewkę o indukcyjności 0,1 H pracujące przy 50 Hz, to reaktancja indukcyjna wyniesie około 31,4 Ω. Sam moduł impedancji będzie wtedy większy niż 100 Ω, bo cewka dorzuca własną „przeszkodę” dla prądu. To dobra ilustracja tego, że nie wolno utożsamiać impedancji z samym oporem.
- Najpierw ustal, czy elementy są połączone szeregowo, czy równolegle.
- Policz rezystancję oraz reaktancję dla konkretnej częstotliwości.
- W układzie szeregowym zestaw R i X w jedną impedancję.
- W układach równoległych nie sumuj wartości wprost, bo trzeba liczyć odwrotności gałęzi.
- Jeśli potrzebujesz tylko „ile tego jest”, użyj modułu |Z|, ale jeśli ważna jest dynamika układu, zwróć uwagę też na fazę.
Dla porządku: przy prostych układach szeregowych część rezystancyjna i reaktywna pozwalają szybko oszacować zachowanie obwodu, ale przy gałęziach równoległych rachunek robi się mniej intuicyjny. Sama matematyka jest użyteczna dopiero wtedy, gdy wynik da się odnieść do realnego pomiaru, dlatego następny krok to sposób sprawdzania impedancji.
Jak mierzyć impedancję i od czego zależy wynik
W praktyce zawsze pytam o częstotliwość pomiaru, bo bez niej sama liczba niewiele mówi. To samo urządzenie może mieć inną impedancję przy 50 Hz, inną przy 1 kHz, a jeszcze inną w zakresie zakłóceń generowanych przez elektronikę mocy. Dlatego do takich pomiarów używa się zwykle mierników RLC albo analizatorów impedancji, a nie tylko zwykłego multimetru.
Na wynik wpływa nie tylko sam element, ale też warunki pomiaru. Znaczenie mają temperatura, długość przewodów, jakość połączeń, geometria układu i to, czy badany element zachowuje się liniowo. W instalacjach energetycznych dochodzi jeszcze osobny temat: impedancja pętli zwarcia, która mówi, czy zabezpieczenie ma szansę zadziałać wystarczająco szybko.
- Częstotliwość - bez niej wynik bywa praktycznie nieporównywalny.
- Temperatura - zwłaszcza przy przewodach i elementach nagrzewających się pod obciążeniem.
- Długość i przekrój przewodu - istotne w dłuższych odcinkach instalacji.
- Jakość styków - słabe połączenie potrafi podnieść impedancję bardziej, niż się wydaje.
- Rodzaj przyrządu - miernik RLC, analizator lub specjalistyczny tester pokazują różne poziomy szczegółowości.
Wniosek jest prosty: sama wartość impedancji bez kontekstu pomiarowego bywa myląca. A skoro wynik zależy od warunków pomiaru, łatwo też popełnić kilka typowych błędów, które warto wyłapać wcześniej.
Gdzie impedancja naprawdę ma znaczenie
W domowej instalacji albo w systemie fotowoltaicznym impedancja pojawia się tam, gdzie urządzenie nie pracuje w idealnym, książkowym układzie. Najbardziej praktyczne są trzy obszary: bezpieczeństwo, praca falownika i jakość połączeń. W każdym z nich błędna interpretacja prowadzi do innych problemów.
| Obszar | Co robi impedancja | Skutek w praktyce |
|---|---|---|
| Zabezpieczenia instalacji | Wpływa na prąd zwarciowy i czas zadziałania ochrony | Jeśli jest zbyt duża, zabezpieczenie może wyłączyć obwód za wolno |
| Falownik PV | Oddziałuje na filtrację, stabilność i współpracę z siecią | Możliwe zakłócenia, błędy pracy lub gorsza odporność na przepięcia |
| Długie przewody i połączenia | Zwiększają straty oraz wrażliwość na zakłócenia | Spadki napięcia, grzanie się przewodów i mniej przewidywalna praca urządzeń |
W fotowoltaice najczęściej patrzy się na spadki napięcia, rezystancję przewodów i poprawność doboru zabezpieczeń, ale impedancja staje się ważna wtedy, gdy w grę wchodzą stany przejściowe, filtry EMC i współpraca falownika z siecią. Innymi słowy: przy pracy „na co dzień” możesz jej nie widzieć, ale przy diagnostyce problemów wychodzi na pierwszy plan. Kiedy już wiesz, gdzie wpływa na bezpieczeństwo i pracę urządzeń, najłatwiej uporządkować kilka częstych pomyłek.
Najczęstsze błędy przy interpretacji impedancji
- Mylenie impedancji z rezystancją - to nie to samo, zwłaszcza przy AC i elementach biernych.
- Pomijanie częstotliwości - bez niej wynik nie mówi wszystkiego.
- Ignorowanie fazy - a to właśnie ona tłumaczy część zachowania układu.
- Sumowanie równoległych gałęzi „na oko” - tutaj zwykłe dodawanie wartości często prowadzi do błędu.
- Oparcie się na jednym pomiarze - przy innym obciążeniu lub temperaturze wynik może być już inny.
- Zakładanie, że przewód to tylko przewód - w dłuższych odcinkach dochodzą efekty, których nie widać w prostym schemacie.
Te błędy są częste, bo na pierwszy rzut oka impedancja wygląda jak „bardziej techniczny opór”, a to zbyt duże uproszczenie. W praktyce dużo lepiej działa proste pytanie: przy jakiej częstotliwości, w jakim układzie i dla jakiego elementu liczysz tę wartość? Z tych pułapek wynikają praktyczne zasady, które najlepiej mieć z tyłu głowy przy każdej instalacji lub urządzeniu.
Co praktycznie warto zapamiętać przed doborem instalacji lub urządzenia
Jeśli mam zostawić Ci tylko kilka rzeczy, to będą to te trzy: impedancja zależy od częstotliwości, nie jest tym samym co rezystancja i ma realne znaczenie dla bezpieczeństwa oraz jakości pracy instalacji. To wystarcza, żeby nie mylić pojęć i poprawnie czytać podstawowe dane techniczne.
W praktyce najlepiej działa taki porządek myślenia: najpierw określasz typ obwodu, potem sprawdzasz, czy pracujesz na prądzie stałym czy zmiennym, a dopiero później liczysz albo mierzysz impedancję. Przy prostym odbiorniku rezystancyjnym zwykle wystarczy opór, ale przy cewkach, kondensatorach, falownikach, filtrach i dłuższych liniach zasilających trzeba już patrzeć szerzej. To właśnie wtedy dobrze rozumiana impedancja oszczędza czas, pieniądze i nerwy przy diagnozie problemów.
