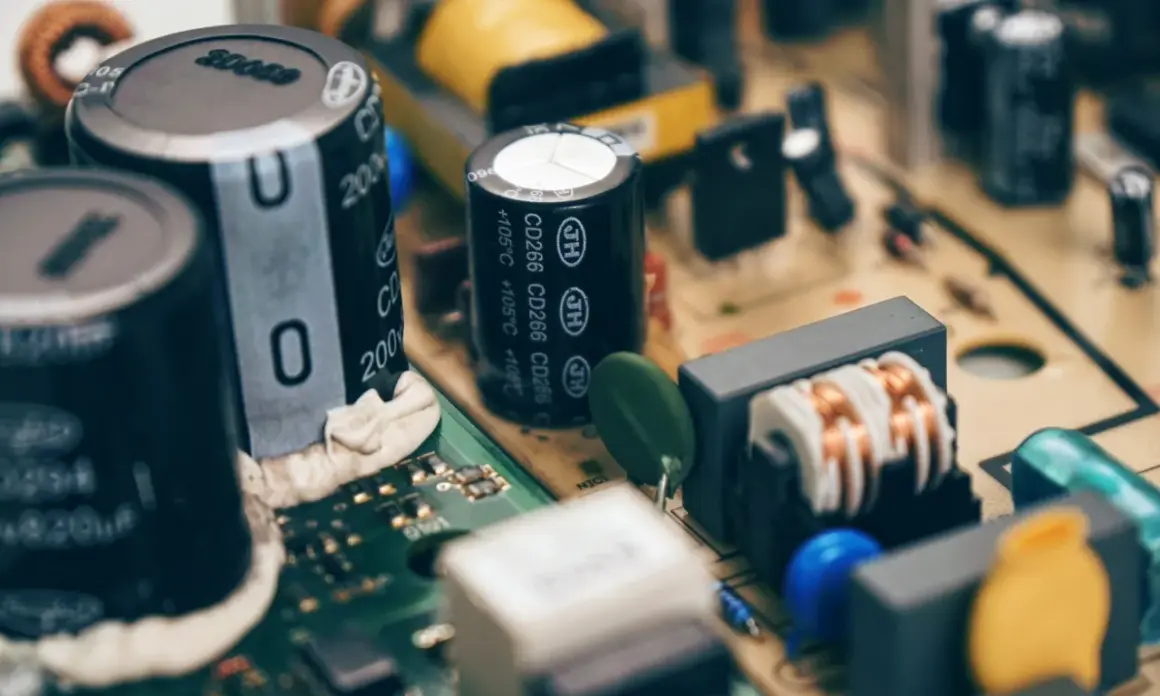

Zbliżenie na budowę kondensatora i innych elementów elektronicznych na płytce drukowanej. Widać cewki, rezystory i niebieskie oraz żółte elementy.

Budowa kondensatora wydaje się prosta, ale w praktyce właśnie od niej zależą pojemność, napięcie pracy, straty i trwałość elementu. Poniżej rozkładam tę konstrukcję na części pierwsze: od elektrod i dielektryka, przez różnice między ceramiką, folią i elektrolitem, aż po cechy, które naprawdę decydują o pracy w układach zasilania. To przydaje się zarówno przy czytaniu schematów, jak i przy doborze elementu do elektroniki, przetwornicy czy instalacji PV.

Najważniejsze rzeczy, które warto wiedzieć od razu

  • Kondensator magazynuje energię w polu elektrycznym między dwiema elektrodami oddzielonymi dielektrykiem.
  • Większa powierzchnia elektrod i mniejsza grubość dielektryka zwykle oznaczają większą pojemność.
  • W praktyce najczęściej spotkasz ceramikę, kondensatory foliowe i elektrolityczne, a każdy z tych typów ma inny kompromis między rozmiarem, stratami i trwałością.
  • Przy doborze liczą się nie tylko mikrofarady, ale też napięcie znamionowe, ESR, temperatura i prąd tętnień.
  • W układach mocy i fotowoltaice konstrukcja kondensatora wpływa bezpośrednio na nagrzewanie, filtrację i żywotność całego obwodu.

Żeby zrozumieć, skąd biorą się te różnice, trzeba zacząć od wnętrza kondensatora, a nie od samego symbolu na schemacie.

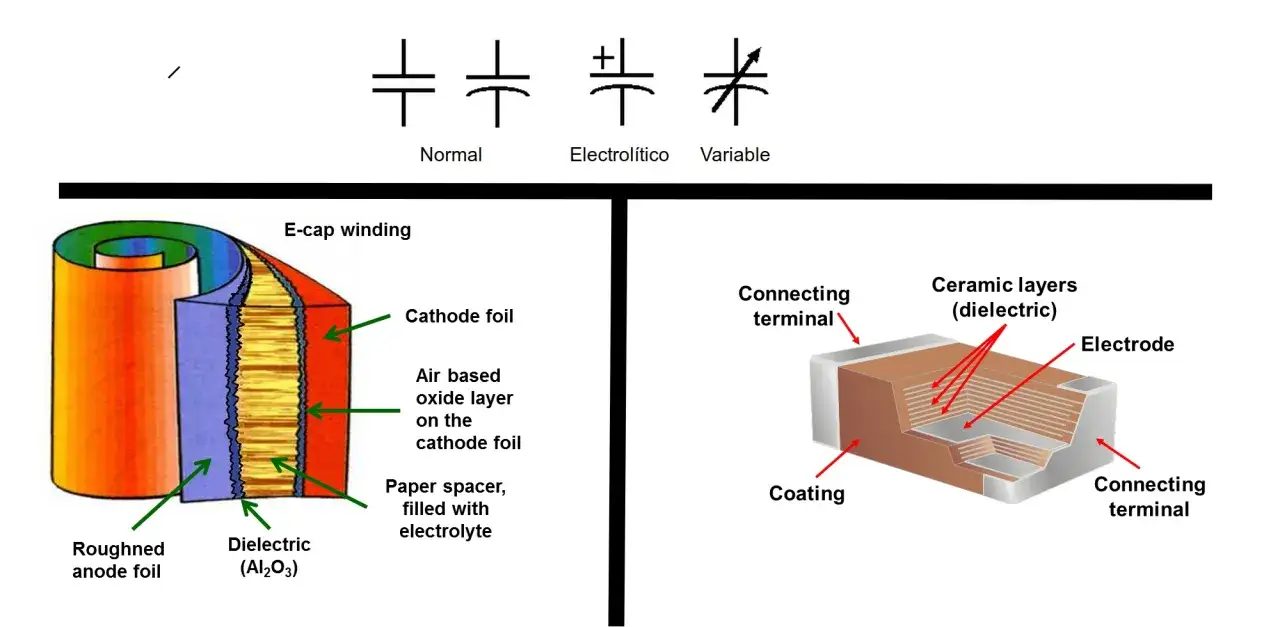

Schemat budowy kondensatora elektrolitycznego (zwijanego) i ceramicznego. Pokazuje warstwy i materiały użyte w budowie kondensatora.

Z czego składa się kondensator

Ja zwykle patrzę na kondensator jak na układ trzech podstawowych rzeczy: dwóch przewodzących okładek, izolatora między nimi i obudowy, która chroni całość przed wilgocią, temperaturą oraz naprężeniami mechanicznymi. W klasycznym obrazie są to po prostu dwie elektrody oddzielone dielektrykiem, ale w realnych elementach ta prosta idea przybiera formę zwijek, warstw, metalizacji albo cienkiej warstwy tlenku.

To właśnie dielektryk decyduje o tym, czy element zachowa ładunek, jak dużą pojemność da się uzyskać i jak wysokie napięcie wytrzyma bez przebicia. W kondensatorze energia nie siedzi w metalowych okładkach, tylko w polu elektrycznym między nimi, dlatego każda zmiana grubości izolatora, jego rodzaju albo powierzchni elektrod ma natychmiastowy wpływ na parametry.

  • Elektrody przewodzą ładunek i tworzą powierzchnię, na której gromadzi się energia.
  • Dielektryk izoluje okładki, ale jednocześnie daje się spolaryzować pod wpływem napięcia.
  • Wyprowadzenia przenoszą element do obwodu i często stanowią najsłabszy punkt mechaniczny całej konstrukcji.
  • Obudowa i uszczelnienie ograniczają wpływ wilgoci, zanieczyszczeń oraz temperatury.

W najprostszym przybliżeniu pojemność rośnie wraz z powierzchnią elektrod i przenikalnością dielektryka, a maleje wraz z odległością między okładkami. Dlatego zapis C ≈ ε0 · εr · A / d dobrze tłumaczy, czemu konstrukcja jest ważniejsza niż sam nadruk wartości na obudowie. Kiedy to jest jasne, dużo łatwiej zobaczyć, dlaczego różne technologie tak mocno różnią się zastosowaniem.

Jak różnią się najpopularniejsze konstrukcje

W praktyce nie ma jednego „lepszego” kondensatora. Inaczej projektuje się element do szybkiego odsprzęgania przy układzie scalonym, inaczej do magazynowania energii w zasilaczu impulsowym, a jeszcze inaczej do pracy z dużym ripple w przetwornicy fotowoltaicznej. Poniższe zestawienie pokazuje, co znajduje się wewnątrz najczęściej spotykanych typów i jaki kompromis niesie ich konstrukcja.

Typ Jak jest zbudowany Co daje Typowy zakres pojemności Najważniejszy kompromis
Ceramiczny MLCC Naprzemienne warstwy ceramiki i metalu, spiekane w jeden blok Mały rozmiar i bardzo dobra praca przy wysokich częstotliwościach Od pF do dziesiątek µF Pojemność spada pod napięciem stałym w dielektrykach o dużej gęstości
Foliowy Folia z tworzywa z metalizacją lub osobną elektrodą metalową, zwykle zwijana Niskie straty i wysoka odporność impulsowa Od nF do setek µF Większy gabaryt przy tej samej pojemności
Elektrolityczny aluminiowy Anoda z tlenkiem, separator z elektrolitem, zwijany rdzeń Duża pojemność w małej objętości Od ok. 0,47 µF do dziesiątek tysięcy µF Polaryzacja, ESR i starzenie
Tantalowy / polimerowy Warstwa tlenkowa na anodzie, katoda stała lub polimerowa Mały format i stabilność Od kilku µF do setek µF Koszt i wrażliwość na przeciążenia zależnie od wersji

Kondensator ceramiczny

W wersji wielowarstwowej, czyli MLCC, cienkie warstwy ceramiki i metalu są układane naprzemiennie i tworzą bardzo kompaktowy blok. To świetny wybór do odsprzęgania i szybkiego filtrowania, bo taki element dobrze pracuje przy wysokich częstotliwościach, ale w niektórych dielektrykach jego realna pojemność potrafi wyraźnie spaść pod wpływem napięcia stałego.

Kondensator foliowy

W konstrukcji foliowej dielektrykiem jest cienka folia z tworzywa, a elektrody tworzy cienka metalizacja albo oddzielna warstwa metalu. Taki kondensator bywa większy od ceramicznego, ale odwdzięcza się niską stratnością i lepszą pracą przy większych prądach tętnień; w wersjach metalizowanych pojawia się też efekt samoregeneracji, który poprawia niezawodność po lokalnym przebiciu.

Przeczytaj również: Ile zarabia elektryk w Niemczech? Zaskakujące różnice w pensjach

Kondensator elektrolityczny

Tu konstrukcja jest najbardziej „sprytna” z punktu widzenia gęstości pojemności: anodę z aluminium trawi się tak, aby zwiększyć powierzchnię, na niej formuje się bardzo cienką warstwę tlenku pełniącą rolę dielektryka, a całość zwija się z separatorem nasączonym elektrolitem. Dzięki temu można uzyskać dużą pojemność w niewielkiej obudowie, ale trzeba liczyć się z polaryzacją, wyższym ESR i stopniowym starzeniem się elementu.

W wariantach tantalowych i polimerowych konstrukcja też opiera się na warstwie tlenkowej, ale inny materiał elektrody i katody zmienia zachowanie przy temperaturze, prądzie tętnień i przeciążeniach. To już nie jest detal dla samego katalogu, tylko decyzja, która może przesądzić o stabilności całego układu. Właśnie dlatego sam typ kondensatora jest dopiero początkiem oceny, a nie gotową odpowiedzią.

Co naprawdę zmienia pojemność i napięcie pracy

Jeśli mam wskazać dwa parametry, które najczęściej mylą początkujących, to są to pojemność i napięcie przebicia. Pojemność mówi, ile ładunku element potrafi zmagazynować, ale to jeszcze nie znaczy, że nadaje się do danego napięcia, prądu tętnień czy temperatury pracy.

  • Większa powierzchnia elektrod zwiększa pojemność, dlatego producenci zwiększają ją przez zwijanie, trawienie albo układanie wielu warstw.
  • Cieńszy dielektryk daje większą pojemność, ale jednocześnie zmniejsza margines bezpieczeństwa wobec przebicia.
  • Wyższa przenikalność materiału pozwala upakować więcej energii w tej samej objętości, ale często kosztem stabilności temperaturowej lub zależności od napięcia.
  • Straty dielektryczne i rezystancja zastępcza ESR zamieniają część energii w ciepło, dlatego realny kondensator zawsze nagrzewa się trochę podczas pracy AC.

W kondensatorach elektrolitycznych cienka warstwa tlenku powstaje przez formowanie anodowe, a jej grubość jest związana z napięciem formowania. W praktyce oznacza to, że duża pojemność nie bierze się z magii, tylko z bardzo małej grubości dielektryka i dużej powierzchni roboczej anody. Z kolei w ceramice wysoka pojemność klasy 2 potrafi iść w parze z większą zmiennością parametrów pod napięciem i temperaturą.

Najważniejszy wniosek jest prosty: większa pojemność zwykle kosztuje więcej miejsca, gorszą stabilność albo mniejszy zapas napięcia. Kiedy to zrozumiesz, dobór elementu staje się dużo bardziej świadomy niż zwykłe „wezmę większy µF”.

Jak dobierać kondensator do układu

Ja zawsze zaczynam od pytania, gdzie ten element będzie pracował: przy układzie scalonym, w przetwornicy, na wyjściu zasilacza, czy w obwodzie DC-link, czyli pośredniej szynie prądu stałego, falownika. Od odpowiedzi zależy nie tylko pojemność, ale też to, czy ważniejszy będzie niski ESR, czyli zastępcza rezystancja szeregowa, odporność na temperaturę, polaryzacja, czy szybka odpowiedź na skoki obciążenia.

Parametr Dlaczego ma znaczenie Co się dzieje, gdy go zignorujesz
Napięcie znamionowe Określa maksymalne bezpieczne obciążenie dielektryka Ryzyko przebicia, wzrostu upływu i uszkodzenia elementu
Polaryzacja Dotyczy głównie elektrolitów i części tantalowych Odwrócenie biegunów może skończyć się szybkim uszkodzeniem
ESR i prąd tętnień Wpływają na nagrzewanie i sprawność w układach AC oraz impulsowych Wyższa temperatura, krótsza żywotność, gorsze filtrowanie
Zakres temperatury Kondensator nie pracuje w próżni, tylko w realnej obudowie i przy realnym cieple Spadek pojemności, wzrost strat albo szybsze starzenie
Częstotliwość pracy Nie każdy typ zachowuje się dobrze przy szybkich zmianach sygnału Spadek skuteczności odsprzęgania i filtrowania
Starzenie Niektóre technologie tracą parametry z czasem, szczególnie przy wysokiej temperaturze Po kilku miesiącach lub latach układ zaczyna pracować mniej stabilnie

W elektronice mocy i w instalacjach PV szczególnie ważny jest prąd tętnień, czyli zmienna składowa prądu przepływająca przez element, bo to on zamienia kondensator w mały grzejnik, jeśli został dobrany zbyt optymistycznie. Przy układach impulsowych patrzę więc nie tylko na pojemność, ale też na to, jak element odprowadza ciepło i jak zachowuje się pod długotrwałym obciążeniem.

Na tym tle łatwiej zrozumieć, które parametry trzeba sprawdzać przed montażem.

Jakie błędy najczęściej psują dobór i interpretację danych

W praktyce najwięcej problemów nie wynika z samej awarii kondensatora, tylko z tego, że ktoś od początku źle ocenił jego rolę w układzie. Widać to szczególnie w modernizacjach zasilaczy, naprawach płytek i prostych projektach DIY, gdzie liczy się głównie rozmiar obudowy oraz wartość w mikrofaradach.

  • Mylenie pojemności z wytrzymałością napięciową - większy µF nie oznacza automatycznie lepszego elementu do danego obwodu.
  • Ignorowanie polaryzacji - elektrolit odwrócony biegunami może ulec uszkodzeniu bardzo szybko.
  • Pomijanie ESR - w przetwornicy dwa elementy o tej samej pojemności mogą zachowywać się kompletnie inaczej.
  • Przecenianie ceramiki klasy 2 - wysoka pojemność w małej obudowie bywa okupiona spadkiem wartości pod napięciem stałym.
  • Wybór „na styk” pod temperaturę - przy podwyższonej temperaturze kondensator starzeje się szybciej, zwłaszcza elektrolityczny.
  • Brak zapasu na tętnienia i przepięcia - w realnym układzie napięcie widziane przez element nie jest idealnie stałe.

Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: dobiera się technologię do warunków pracy, a dopiero potem pojemność. To samo podejście daje najlepsze efekty zarówno w prostym zasilaczu, jak i w bardziej wymagającym układzie mocy.

Dlaczego ta konstrukcja ma znaczenie w elektronice mocy i fotowoltaice

W falownikach, sterownikach ładowania i przetwornicach DC-DC kondensator pracuje w dużo trudniejszych warunkach niż zwykły element filtrujący na płytce logicznej. Musi tłumić tętnienia, gasić zakłócenia przełączania, przyjmować energię z impulsów prądowych i robić to przez długi czas bez wyraźnego wzrostu strat.

Dlatego w takich aplikacjach często łączy się różne technologie. Kondensatory foliowe dobrze znoszą wysokie prądy tętnień i są cenione za trwałość, więc świetnie pasują do obwodów DC-link i filtrów. Elektrolity oferują dużą pojemność przy małej objętości, ale trzeba pilnować temperatury i obciążenia prądowego. MLCC z kolei sprawdzają się blisko układów scalonych, gdzie liczy się szybkie odsprzęganie i mała indukcyjność połączeń.

Zastosowanie Najczęstszy wybór Dlaczego właśnie ten typ
Lokalne odsprzęganie na PCB Ceramiczny MLCC Mały rozmiar i bardzo dobra praca przy wysokich częstotliwościach
Bufor energii w zasilaczu Elektrolityczny Duża pojemność w kompaktowej obudowie
Obwód DC-link w falowniku Foliowy Niższe straty i lepsza odporność na obciążenie impulsowe
Układy o dużej gęstości montażu Tantalowy lub polimerowy Mała obudowa i stabilniejsze parametry w wybranych aplikacjach

Właśnie tu najlepiej widać, że konstrukcja kondensatora nie jest akademickim szczegółem, tylko realnym ograniczeniem projektu. Jeśli element ma pracować latami przy podwyższonej temperaturze i zmiennym obciążeniu, samo „ma odpowiednią pojemność” po prostu nie wystarcza.

Co sprawdzić, zanim wlutujesz kondensator do układu

Jeżeli mam zostawić jedną praktyczną wskazówkę, to jest nią ta: nie oceniaj kondensatora po samym numerze pojemności. Najpierw sprawdź technologię wykonania, napięcie znamionowe, temperaturę pracy, ESR i informację o prądzie tętnień, a dopiero potem porównuj obudowę i cenę.

  • Do szybkiego odsprzęgania zwykle lepiej sprawdza się ceramika.
  • Do dużej pojemności w niewielkiej objętości przydaje się elektrolit, ale wymaga kontroli temperatury i polaryzacji.
  • Do pracy impulsowej i długiej żywotności sensownie wypada folia.
  • Jeśli układ pracuje przy przetwarzaniu energii, patrz przede wszystkim na straty i obciążenie cieplne, nie tylko na pojemność.

Tak rozumiana konstrukcja daje dużo lepszy obraz niż sam symbol na schemacie. I właśnie dlatego przy doborze elementów do elektroniki, automatyki czy fotowoltaiki zawsze zaczynam od pytania, jakie warunki naprawdę panują w układzie, a nie od tego, ile mikrofaradów wygląda „wystarczająco dobrze”.

FAQ - Najczęstsze pytania

Podstawowa budowa kondensatora obejmuje dwie przewodzące okładki (elektrody) oddzielone warstwą izolatora, czyli dielektryka. Całość zamknięta jest w obudowie chroniącej element przed wilgocią i uszkodzeniami mechanicznymi.
Dielektryk izoluje elektrody i pozwala na gromadzenie energii w polu elektrycznym. Jego rodzaj wpływa na pojemność, maksymalne napięcie pracy oraz stabilność parametrów w różnych temperaturach i przy różnych częstotliwościach.
ESR to zastępcza rezystancja szeregowa. Im jest niższa, tym mniej energii zamienia się w ciepło. Ma to kluczowe znaczenie w układach impulsowych, gdzie wysoki ESR może prowadzić do przegrzania i szybszego zużycia elementu.
Wynika to z ich budowy – warstwa dielektryka powstaje w procesie elektrochemicznym na anodzie. Odwrotne podłączenie niszczy tę warstwę, co prowadzi do gwałtownego wzrostu prądu, wydzielenia gazów i trwałego uszkodzenia elementu.
