Układ, który pozwala przyłożyć napięcie do obciążenia w obu kierunkach, przydaje się wszędzie tam, gdzie jeden napęd ma jechać do przodu i do tyłu, a zawór, siłownik albo pompa muszą reagować przewidywalnie. Właśnie do tego służy mostek H: odwraca polaryzację bez przepinania przewodów i daje kontrolę nad hamowaniem, wybiegiem oraz PWM. Poniżej rozkładam to po ludzku, ale bez uproszczeń, które potem mszczą się na płytce.
Najważniejsze informacje w skrócie
- Pełny mostek odwraca polaryzację napięcia na obciążeniu, więc silnik DC może obracać się w obu kierunkach.
- W typowym układzie pracują cztery tranzystory lub MOSFET-y, a prąd płynie przez jedną z przekątnych.
- PWM służy do regulacji prędkości, ale w układach MOSFET trzeba pilnować czasu martwego, czyli dead-time.
- Największe ryzyko to shoot-through, czyli chwilowe zwarcie zasilania przez błędne włączenie gałęzi mostka.
- W praktyce najważniejsze są: prąd rozruchowy, chłodzenie, zabezpieczenia i poprawny pomiar prądu.
Czym jest pełny mostek i po co się go stosuje
Pełny mostek to układ przełączający, który potrafi zmienić kierunek przepływu prądu przez obciążenie. Najczęściej widzę go w sterowaniu silnikiem szczotkowym DC, ale sens ma też przy cewkach, elektromagnesach, zaworach i innych obciążeniach indukcyjnych, czyli takich, które magazynują energię w polu magnetycznym. Dzięki temu nie trzeba mechanicznie odwracać przewodów ani stosować dwóch osobnych torów zasilania.
W praktyce taki układ jest ważny wszędzie tam, gdzie ruch ma być dwukierunkowy albo gdzie trzeba bezpiecznie rozładować energię z obciążenia. W prostych automatyzacjach i napędach spotyka się go w siłownikach, zamkach, małych pompach, trackerach słonecznych oraz w mechanizmach regulacyjnych instalacji technicznych. To nie jest element „od fotowoltaiki” wprost, ale w otoczeniu systemów OZE pojawia się bardzo często jako część wykonawcza.
Warto też rozróżnić dwa pojęcia: układ pełny i połówkowy. Połówkowy mostek obsługuje tylko jedną gałąź i zwykle nie wystarcza do wygodnego odwracania kierunku na obciążeniu. Jeśli potrzebujesz pełnej kontroli nad biegunowością, wybór jest prosty: pełna wersja daje większą swobodę, ale wymaga lepszego sterowania i większej dyscypliny przy projektowaniu.
To prowadzi już do najważniejszego pytania: jak ten układ faktycznie przełącza prąd i dlaczego dwa tranzystory włączone „na krzyż” robią całą robotę.

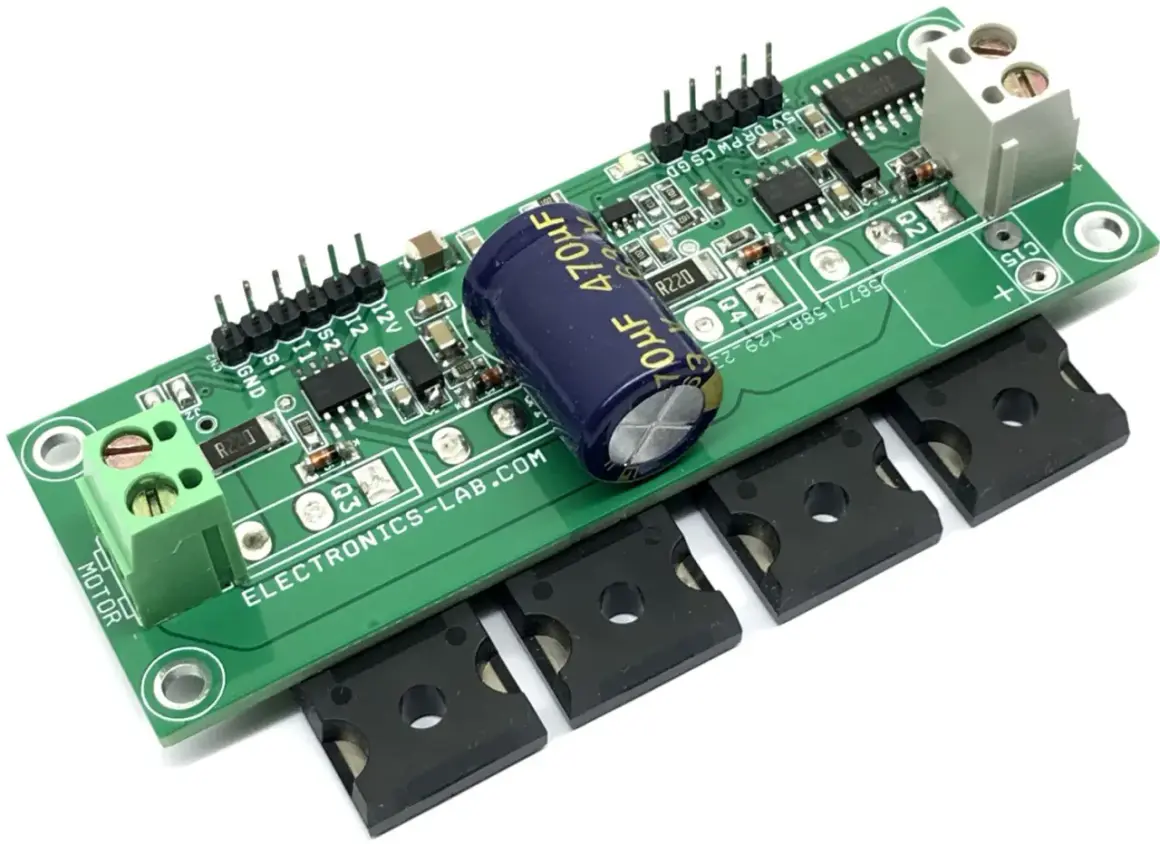

Jak działa pełny mostek w praktyce
W klasycznym pełnym mostku są cztery klucze elektroniczne. Dwa z nich łączą obciążenie z dodatnim biegunem zasilania, a dwa z masą. Gdy załączę jedną przekątną, prąd płynie w jednym kierunku. Gdy załączę drugą, polaryzacja na obciążeniu odwraca się i silnik obraca się w drugą stronę.
| Stan pracy | Co jest włączone | Efekt na obciążeniu |
|---|---|---|
| Jazda w przód | Jedna przekątna mostka | Prąd płynie w pierwszym kierunku |
| Jazda w tył | Druga przekątna mostka | Prąd płynie odwrotnie |
| Hamowanie | Zaciski obciążenia zwarte przez aktywne gałęzie mostka | Obciążenie szybciej wytraca energię |
| Wybieg | Wszystkie klucze wyłączone | Obciążenie obraca się swobodnie |
Nieco upraszczając: jazda zmienia kierunek, hamowanie zatrzymuje szybciej, a wybieg pozwala mechanice „dolecieć” bez aktywnego docisku elektrycznego. To rozróżnienie jest ważne, bo początkujący często zakładają, że wyłączenie sterownika zawsze oznacza to samo. Nie oznacza.
Przeczytaj również: Ile zarabia elektryk w Danii? Zaskakujące stawki i różnice regionalne
PWM daje kontrolę nad prędkością
Jeśli zamiast stałego włączenia podam na mostek sygnał PWM, czyli modulację szerokości impulsu, mogę płynnie regulować średnie napięcie widziane przez silnik. W wielu układach częstotliwość ustawia się powyżej pasma słyszalnego, zwykle w okolicach 16-25 kHz, żeby ograniczyć piszczenie i poprawić komfort pracy. Sama zasada jest prosta: im większe wypełnienie, tym więcej energii dostaje silnik w danym czasie.
Tu dobrze widać różnicę między teorią a praktyką. To nie jest czysta magia „mniej napięcia = mniej obrotów”, tylko szybkie przełączanie stanów, które silnik i jego bezwładność uśredniają. Dlatego ten sam napęd może ruszać miękko, hamować agresywnie albo pracować z precyzyjną regulacją prędkości.
Skoro zasada działania jest już jasna, łatwiej zobaczyć, gdzie taki układ naprawdę przydaje się poza prostym napędem koła czy śruby.
Gdzie spotkasz go poza klasycznym silnikiem DC
Najbardziej oczywiste zastosowanie to napęd szczotkowy, ale na tym lista się nie kończy. W automatyce pełny mostek bywa używany do zaworów, siłowników liniowych, elektrozamków, małych pomp i mechanizmów pozycjonujących. W systemach OZE widzę go najczęściej tam, gdzie trzeba poruszyć elementem wykonawczym: ustawić panel w trackerze, otworzyć klapę, przestawić przepustnicę albo sterować małym napędem pomocniczym.
W elektronice mocy taki układ pojawia się też w przetwornicach DC-DC, w sterowaniu niektórymi obciążeniami indukcyjnymi i w części torów audio. Wspólny mianownik jest zawsze ten sam: trzeba odwracać kierunek prądu albo bezpiecznie gospodarować energią zgromadzoną w obciążeniu.
Żeby łatwiej ocenić, kiedy to ma sens, zestawiam najczęstsze scenariusze:
| Zastosowanie | Dlaczego pasuje pełny mostek | Na co uważać |
|---|---|---|
| Silnik DC w robocie lub napędzie | Potrzebna zmiana kierunku i regulacja PWM | Prąd rozruchowy i chłodzenie |
| Siłownik, zawór, zamek | Ruch w dwie strony bez ręcznego przełączania przewodów | Czas pracy i przeciążenie mechaniczne |
| Tracker solarny lub mechanizm pozycjonujący | Precyzyjne ustawianie położenia w obu kierunkach | Hamowanie, krańcówki i zabezpieczenia |
| Obciążenie indukcyjne | Możliwość kontrolowanego rozładowania energii | Stany przejściowe i przepięcia |
Wniosek jest prosty: pełny mostek nie jest dodatkiem „na wszelki wypadek”, tylko narzędziem wtedy, gdy kierunek i sposób wytracania energii naprawdę mają znaczenie. To prowadzi do najtrudniejszej części projektu, czyli doboru i ochrony układu przed typowymi błędami.
Najczęstsze błędy przy projektowaniu i uruchamianiu
Największy klasyk to shoot-through, czyli chwilowe zwarcie zasilania przez jednoczesne włączenie gałęzi, które nie powinny pracować razem. W praktyce wystarczy zły czas przełączania, zbyt agresywny PWM albo źle ustawiony sterownik bramek i robi się problem: rosną straty, układ się grzeje, a w skrajnym przypadku tranzystory ulegają uszkodzeniu. Dlatego w układach MOSFET tak ważny jest dead-time, czyli krótka przerwa między wyłączeniem jednego klucza a włączeniem drugiego.
Drugi błąd to liczenie wyłącznie na prąd znamionowy silnika. Silnik DC przy rozruchu i przy zablokowanym wale potrafi pobrać kilkukrotnie więcej niż w pracy ustalonej. Jeśli dobiorę mostek tylko „na tabliczkę”, a nie na chwilowe obciążenie, to układ będzie działał dobrze przez chwilę, a potem zacznie się przegrzewać albo wyłączać.
Trzeci problem dotyczy termiki i prowadzenia prądu na płytce. Szerokość ścieżek, jakość złącz, rezystancja przewodów i odprowadzanie ciepła robią realną różnicę. W mocniejszych projektach nie wystarczy sam dobry scalony driver; trzeba jeszcze poprawnie rozprowadzić prąd, policzyć straty i zostawić miejsce na chłodzenie.
Ja zwykle sprawdzam trzy rzeczy przed pierwszym uruchomieniem: czy sterowanie ma blokadę na stany zabronione, czy zasilanie zniesie prąd rozruchowy i czy układ ma co zrobić z energią z obciążenia indukcyjnego. Jeśli choć jeden z tych punktów jest słaby, prototyp może działać niestabilnie, nawet jeśli na papierze wygląda poprawnie.
Skoro wiesz już, gdzie najłatwiej popełnić błąd, sensownie jest przejść do wyboru konkretnego sterownika i dopasowania go do zadania.
Jak dobrać sterownik do konkretnego zadania
W praktyce dobór zaczynam od prądu, a nie od samej funkcji „odwracania kierunku”. Sprawdzam napięcie zasilania, prąd ciągły, prąd szczytowy, sposób chłodzenia i to, czy układ ma zabezpieczenia nadprądowe oraz termiczne. Dopiero potem patrzę na wygodę sterowania: sygnały logiczne, PWM, interfejsy i ewentualny pomiar prądu.
OCP oznacza zabezpieczenie nadprądowe, a OTP zabezpieczenie termiczne. High-side to pomiar po stronie dodatniego zasilania, low-side po stronie masy, a in-line w szeregu z obciążeniem.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Napięcie zasilania | Zakres pracy sterownika i margines dla skoków napięcia | Układ musi wytrzymać realne warunki, nie tylko nominalne |
| Prąd ciągły i szczytowy | Obciążenie przy pracy oraz przy rozruchu i zablokowaniu | To najczęstsze źródło przegrzania |
| Zabezpieczenia | OCP, OTP, undervoltage i blokada błędnych stanów | Chronią układ przed uszkodzeniem i błędami sterowania |
| Pomiar prądu | Czy da się mierzyć obciążenie po stronie plusa, masy albo w szeregu | Pomaga wykrywać przeciążenie, blokadę i awarię mechaniki |
| Sposób sterowania | Prosty kierunek + PWM czy bardziej rozbudowane sterowanie fazowe | Wpływa na łatwość integracji z mikrokontrolerem |
| Obudowa i chłodzenie | Parametry termiczne i możliwość odprowadzenia ciepła | Dobry układ może się wyłożyć na złym PCB |
Jeżeli projekt jest mały lub średni, często lepiej sięgnąć po gotowy driver z wbudowanym mostkiem niż składać wszystko z dyskretnych tranzystorów. Samodzielna konstrukcja ma sens dopiero wtedy, gdy naprawdę potrzebuję niestandardowego napięcia, bardzo dużego prądu albo specyficznej topologii. W pozostałych przypadkach gotowy sterownik zwykle wygrywa prostotą i mniejszym ryzykiem błędu.
Jest też praktyczna reguła, której sam się trzymam: najpierw liczę prąd rozruchowy i cieplny, potem wybieram układ z zapasem, a dopiero na końcu myślę o estetyce schematu. To oszczędza więcej czasu niż jakakolwiek „sprytna” optymalizacja na starcie.
Po takim doborze zostaje już tylko jedna rzecz, która odróżnia działający prototyp od niezawodnego rozwiązania: świadome domknięcie tematu i pilnowanie ograniczeń przy uruchamianiu.
Co warto zapamiętać, zanim zbudujesz własny układ
Jeśli mam sprowadzić temat do kilku decyzji, to zawsze zaczynam od odpowiedzi na pytanie, czy naprawdę potrzebuję odwracania polaryzacji i aktywnego hamowania. Jeśli tak, pełny mostek jest naturalnym wyborem. Jeśli nie, prostszy układ może być stabilniejszy, tańszy i łatwiejszy do uruchomienia.
Druga rzecz to zapas. W mostkach mocy zapas prądowy i termiczny nie jest luksusem, tylko warunkiem bezproblemowej pracy. Przy silnikach i siłownikach nie patrzę wyłącznie na wartość nominalną, bo to prąd rozruchowy, zablokowany wirnik i krótkie stany przejściowe decydują o tym, czy układ przeżyje pierwsze testy.
Trzecia sprawa to sterowanie. Jeśli masz wejście PWM, blokadę kierunku i dead-time, dużo łatwiej zbudować bezpieczny system. Jeśli trzeba wszystko robić „na piechotę” zewnętrzną logiką, warto podwoić uwagę przy projektowaniu i testach. Elektronika mocy wybacza mało, ale odwdzięcza się przewidywalnym działaniem, gdy jest dobrze policzona.
W mojej ocenie to właśnie dlatego układ H pozostaje tak ważny: jest prosty koncepcyjnie, a jednocześnie bardzo praktyczny. Daje kontrolę nad kierunkiem, prędkością i sposobem wytracania energii, czyli dokładnie to, czego potrzebuje większość małych napędów, automatyki i pomocniczych mechanizmów w nowoczesnych instalacjach.
