W instalacjach prądu przemiennego najwięcej nieporozumień bierze się z tego, że jedna wartość mówi o pracy użytecznej, druga o wymianie energii z polem elektrycznym i magnetycznym, a trzecia o całym obciążeniu układu. W tym tekście rozkładam to na proste części: pokazuję różnice między mocą czynną, bierną i pozorną, wyjaśniam trójkąt mocy, a potem przechodzę do praktyki - od rachunku za prąd po fotowoltaikę i dobór falownika.
Najważniejsze różnice, które trzeba zapamiętać
- Moc czynna to ta część energii, która realnie zamienia się w pracę, ciepło albo ruch i jest liczona w watach lub kilowatach.
- Moc bierna nie wykonuje pracy użytecznej, ale jest potrzebna do tworzenia pól w cewkach, transformatorach, silnikach i części elektroniki.
- Moc pozorna pokazuje całe obciążenie instalacji i jest podstawą do doboru przewodów, zabezpieczeń, transformatorów i falowników.
- Współczynnik mocy cosφ mówi, jaka część mocy pozornej staje się mocą czynną; im bliżej 1, tym lepiej dla sieci i zwykle dla kosztów.
- W domach temat bywa mało widoczny, ale w firmach, warsztatach i instalacjach PV potrafi już wpływać na rachunki i ograniczenia sprzętowe.
- Przy przebiegach mocno nieliniowych klasyczny obraz mocy nadal pomaga, ale nie opisuje całego zjawiska.
Czym są moc czynna, bierna i pozorna
Ja patrzę na te trzy wielkości jak na trzy różne odpowiedzi na jedno pytanie: co naprawdę dzieje się z energią w obwodzie prądu przemiennego. Moc czynna oznacza to, co odbiornik zamienia na użyteczny efekt - ogrzewanie grzałki, obrót silnika, świecenie lampy. Moc bierna opisuje energię, która krąży między źródłem a odbiornikiem, bo jest okresowo magazynowana i oddawana przez pola elektryczne lub magnetyczne. Moc pozorna to suma geometryczna obu składowych i pokazuje, jak dużym prądem trzeba obciążyć sieć, nawet jeśli nie cała ta energia wykonuje pracę.
| Rodzaj mocy | Symbol | Jednostka | Co opisuje w praktyce |
|---|---|---|---|
| Moc czynna | P | W, kW | Energię, która wykonuje realną pracę lub zamienia się w ciepło |
| Moc bierna | Q | var, kvar | Energię potrzebną do wytwarzania pól w elementach indukcyjnych i pojemnościowych |
| Moc pozorna | S | VA, kVA | Całe obciążenie elektryczne widziane przez sieć i urządzenia zasilające |
Najprostszy skrót myślowy jest taki: P mówi o efekcie, Q o „krążeniu” energii, a S o wymaganiach wobec instalacji. Dlatego urządzenie o małej mocy czynnej może nadal wymagać solidnego zasilania, jeśli ma niski współczynnik mocy. Żeby zobaczyć to w liczbach, trzeba przejść do trójkąta mocy, bo tam wszystko układa się w bardzo czytelny obraz.

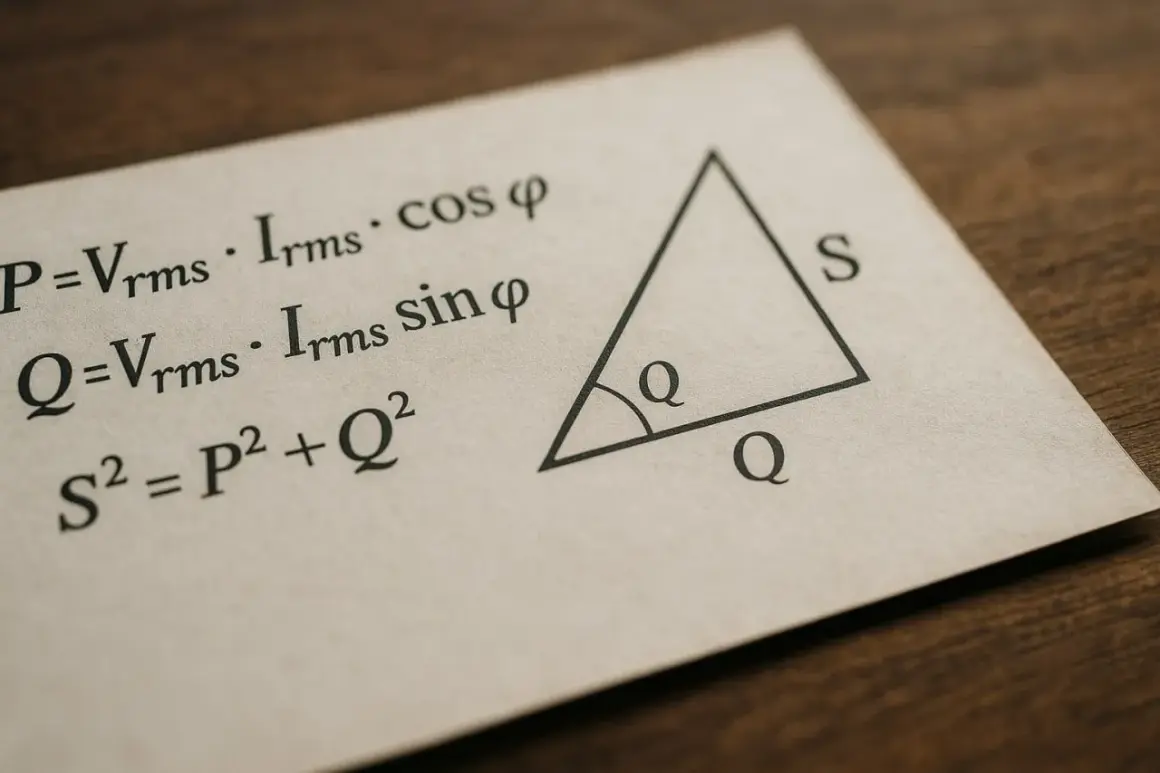

Jak czytać trójkąt mocy bez zbędnej teorii
Trójkąt mocy porządkuje zależności między trzema wielkościami, które w obwodzie AC są ze sobą powiązane geometrycznie. W uproszczeniu, przy przebiegach sinusoidalnych, obowiązuje zależność S² = P² + Q². Z tego samego wynika współczynnik mocy: cosφ = P / S. Im większy cosφ, tym większa część dostarczonej mocy pozornej zamienia się w moc czynną.
Najważniejsze wzory, które warto mieć pod ręką, są naprawdę proste:
- P = S × cosφ
- Q = S × sinφ
- S = √(P² + Q²)
W układzie jednofazowym często spotkasz też zapis S = U × I, P = U × I × cosφ i Q = U × I × sinφ. W trójfazie pojawia się jeszcze współczynnik √3, więc w praktyce bilansuje się moc jako P = √3 × U × I × cosφ. To ważne, bo przy projektowaniu instalacji nie liczy się sam „kilowat na tabliczce”, tylko także to, jaki prąd musi popłynąć przez przewody i aparaturę.
Przykład jest bardziej użyteczny niż sucha definicja. Jeśli silnik pobiera 3 kW przy cosφ = 0,8, to jego moc pozorna wynosi około 3,75 kVA, a moc bierna około 2,25 kvar. Czyli sieć i zabezpieczenia muszą obsłużyć więcej, niż wynikałoby z samej mocy czynnej. Dla grzałki sytuacja wygląda inaczej - przy cosφ bliskim 1 różnica między P i S jest praktycznie pomijalna. Taki obraz dobrze tłumaczy, dlaczego niektóre odbiorniki są „cięższe” dla sieci niż inne, choć zużywają podobną energię użytkową.
Warto pamiętać o jednym ograniczeniu: ten klasyczny model działa najlepiej dla przebiegów sinusoidalnych. Gdy w grę wchodzą falowniki, zasilacze impulsowe albo LED-y z kiepską elektroniką, pojawiają się harmoniczne i opis robi się bardziej złożony. Mimo to trójkąt mocy nadal pozostaje najwygodniejszym punktem wyjścia. To prowadzi do pytania, gdzie w praktyce te różnice naprawdę bolą.
Gdzie różnice są najbardziej odczuwalne
W domu zwykle nie zastanawiamy się nad mocą bierną na co dzień, bo rachunek za energię rozlicza przede wszystkim energię czynną. Inaczej jest w firmach, warsztatach i obiektach z dużą liczbą silników, transformatorów, central wentylacyjnych czy długich linii zasilających. Tam niski współczynnik mocy potrafi zwiększyć prądy robocze, pogorszyć warunki pracy urządzeń i podnieść koszty dystrybucji.
Urządzenia grzewcze i rezystancyjne
Grzałka, czajnik, piec oporowy czy klasyczny żarnik to przykłady odbiorników, w których energia w dużej mierze zamienia się w ciepło. Dla takich urządzeń cosφ jest zwykle bardzo bliski 1, więc moc czynna i pozorna prawie się pokrywają. W praktyce oznacza to prosty bilans i małe ryzyko niespodzianek po stronie sieci.
Silniki, transformatory i pompy
Tu zaczyna się klasyczny problem mocy biernej indukcyjnej. Silnik asynchroniczny, transformator czy pompa z napędem elektrycznym potrzebują energii do tworzenia pola magnetycznego, a to obniża cosφ. Im niższe obciążenie maszyny i im starsza konstrukcja, tym częściej bilans robi się mniej korzystny. Ja najczęściej widzę to w obiektach, gdzie urządzenia pracują długo, ale nie zawsze blisko swojej mocy znamionowej - wtedy prąd rośnie szybciej niż użyteczny efekt.
Przeczytaj również: Jak nauczyć się elektryki: skuteczne metody i praktyczne umiejętności
Fotowoltaika i falowniki
W instalacjach PV temat jest szczególnie ważny, bo falownik nie działa w próżni - musi współpracować z siecią i często ma określone wymagania dotyczące współczynnika mocy. Dla prosumenta kluczowa jest jedna rzecz: falownik ma limit mocy pozornej, nie tylko czynnej. Jeśli urządzenie ma np. 6 kVA, to nie może jednocześnie oddawać pełnych 6 kW i dodatkowo dużej mocy biernej. Część „budżetu” wykorzysta wtedy na regulację cosφ albo Q(U), czyli funkcje przydatne dla sieci, ale ograniczające aktywny eksport.
To właśnie dlatego w PV tak często patrzę nie tylko na kW, ale też na kVA z karty katalogowej. Dobrze dobrany falownik potrafi pracować elastycznie, ale źle zbilansowana instalacja może ograniczać produkcję wtedy, gdy najbardziej zależy nam na oddawaniu energii. W kolejnym kroku warto więc zobaczyć, kiedy ta technika przekłada się już na rachunek za prąd.
Kiedy moc bierna pojawia się na rachunku
W standardowej umowie dla gospodarstwa domowego temat zwykle jest mało widoczny, bo typowa faktura skupia się na energii czynnej i opłatach dystrybucyjnych. Inaczej bywa w taryfach biznesowych, gdzie operatorzy rozliczają ponadnormatywny pobór energii biernej. Jak podaje URE, dla energii biernej indukcyjnej opłata pojawia się po przekroczeniu 40% energii czynnej, a w przypadku energii biernej pojemnościowej naliczanie może dotyczyć każdej zarejestrowanej ilości.
| Sytuacja | Co zwykle się dzieje | Co to oznacza dla odbiorcy |
|---|---|---|
| Gospodarstwo domowe | Energia bierna zwykle nie jest osobną pozycją na typowej fakturze | Najczęściej nie trzeba analizować Q na co dzień |
| Firma z silnikami, transformatorami lub dużą elektroniką | Może pojawić się rozliczenie za pobór energii biernej | Spada opłacalność pracy przy niskim cosφ |
| Instalacja z nadmiarem mocy biernej pojemnościowej | Opłata może występować już przy niewielkich ilościach | Trzeba sprawdzić nastawy kompensacji i charakter odbiorników |
| Przekroczenie mocy umownej | To osobny składnik rozliczenia, niezależny od energii biernej | Łatwo pomylić go z problemem cosφ, choć to inny mechanizm |
Tu pojawia się ważne rozróżnienie, które często się miesza: moc umowna to nie to samo co moc pozorna. Pierwsza jest limitem ustalonym w umowie z operatorem, druga wynika z fizyki obwodu AC. Można więc mieć dobrze dobraną moc umowną, a mimo to generować koszty przez niski współczynnik mocy. I odwrotnie - można nie przekraczać cosφ, a nadal źle dobrać limit zamówionej mocy.
Jeśli ktoś chce z samej faktury wyciągnąć wniosek o jakości instalacji, powinien patrzeć szerzej: na liczbę urządzeń indukcyjnych, profil dobowy pracy i ewentualne pozycje za energię bierną. To prowadzi już prosto do pytania, jak realnie poprawić sytuację, zamiast tylko ją obserwować.
Jak ograniczyć koszty i poprawić współczynnik mocy
Nie każdy układ trzeba od razu kompensować, ale tam, gdzie Q jest stałym problemem, zwykle da się coś poprawić. Najpierw sprawdzam, czy źródłem kłopotu są silniki, transformatory, zasilacze, czy może zbyt duża pojemność sieci wewnętrznej. Dopiero potem dobiera się metodę. W praktyce najczęściej działają te kroki:
- Pomiar w realnym obciążeniu - nie na podstawie tabliczki znamionowej, tylko w godzinach, kiedy instalacja naprawdę pracuje.
- Kompensacja indukcyjna - baterie kondensatorów pomagają, gdy problemem jest energia bierna indukcyjna.
- Kompensacja pojemnościowa - dławiki lub baterie dławików przydają się wtedy, gdy nadmiar jest po stronie pojemnościowej.
- Regulacja automatyczna - przy zmiennym obciążeniu lepiej sprawdza się układ, który sam dołącza odpowiednie stopnie kompensacji.
- Dobór urządzeń o lepszym cosφ - nowoczesne napędy, zasilacze i falowniki często pracują korzystniej niż starsze konstrukcje.
- Unikanie przewymiarowania - maszyna lub zasilacz pracujący daleko poniżej nominalnego punktu zwykle ma gorsze parametry niż dobrze dobrany odpowiednik.
W instalacjach z dużą liczbą urządzeń elektronicznych nie zawsze wystarczy zwykła kompensacja kondensatorowa. Gdy problem mieszają harmoniczne i szybkie zmiany obciążenia, lepszy bywa aktywny filtr albo bardziej zaawansowany układ kompensacyjny. To jest moment, w którym „tanie rozwiązanie” potrafi okazać się pozornie tańsze tylko na papierze, bo nie usuwa przyczyny. Dlatego ja zawsze zaczynam od pomiaru, nie od zakupu sprzętu.
W fotowoltaice i małych instalacjach domowych decyzja jest prostsza: jeśli nie ma opłat za energię bierną i nie ma problemów z siecią wewnętrzną, rozbudowana kompensacja zwykle nie ma sensu. W firmie lub obiekcie z wieloma silnikami bywa odwrotnie - tam nawet niewielka poprawa cosφ może wyraźnie odciążyć transformatory, przewody i zabezpieczenia. To już domyka temat od strony praktycznej, ale zostaje jeszcze jedna rzecz: jak patrzeć na te parametry przy projektowaniu instalacji, żeby nie popełnić kosztownego błędu.
Przy projektowaniu instalacji nie patrzę tylko na kilowaty
Największy błąd początkujących polega na tym, że utożsamiają moc urządzenia z jego całkowitym obciążeniem sieci. Ja robię to inaczej: zawsze sprawdzam równocześnie P, Q, S i cosφ. Dopiero taki zestaw mówi mi, czy instalacja będzie działać komfortowo, czy przewody będą miały zapas, a falownik albo transformator nie wejdą w ograniczenie wcześniej, niż wynikałoby to z samej mocy czynnej.
Jeśli miałbym zostawić po tym temacie tylko kilka praktycznych reguł, byłyby takie:
- W obwodach AC nie wystarczy znać samych kilowatów, bo prąd zależy też od mocy biernej.
- W PV warto czytać kartę falownika w kVA, a nie tylko w kW.
- W firmach trzeba sprawdzać cosφ przy faktycznym profilu pracy, a nie „na pusto”.
- Przy niskim współczynniku mocy najpierw szukam przyczyny, a dopiero potem doboru kompensacji.
- Przy przebiegach nieliniowych nie wolno zakładać, że klasyczny trójkąt mocy wyjaśnia wszystko.
To właśnie dlatego rozróżnienie między mocą czynną, bierną i pozorną ma znaczenie większe, niż wygląda na pierwszy rzut oka. W dobrze zaprojektowanej instalacji przekłada się na niższe straty, lepszy dobór aparatury i mniej niespodzianek przy rozliczeniach. Jeśli chcesz myśleć o energii świadomie, zacznij nie od samych watów, ale od tego, jak pracuje cała sieć i co faktycznie robi z dostarczoną energią.
