Przepięcie to jeden z tych problemów, które nie zawsze dają o sobie znać od razu, ale potrafią uszkodzić zasilacze, sterowniki, routery i elektronikę w całym domu. W tym tekście wyjaśniam, skąd biorą się skoki napięcia, jak odróżnić krótkie impulsy od dłuższego podniesienia napięcia oraz co realnie pomaga chronić instalację elektryczną i fotowoltaikę. Dorzucam też praktyczne wskazówki, które przydają się zarówno przy modernizacji rozdzielnicy, jak i przy wyborze ochrony dla PV.
Najważniejsze rzeczy, które warto wiedzieć, zanim zaczniesz dobierać ochronę
- Krótkie impulsy napięciowe trwają zwykle od mikrosekund do milisekund i najczęściej pochodzą z wyładowań atmosferycznych albo łączeń w sieci.
- Najbardziej narażone są zasilacze, automatyka, falowniki PV, routery, telewizory i urządzenia z elektroniką sterującą.
- Jedno urządzenie w gniazdku nie zastąpi ochrony w rozdzielnicy, a sama rozdzielnica nie wystarczy bez dobrego uziemienia i połączeń wyrównawczych.
- W praktyce liczy się zestaw: ogranicznik właściwego typu, poprawny montaż, ochrona linii danych i sensowna konserwacja.
- W instalacjach PV trzeba patrzeć osobno na stronę AC, DC i komunikację, bo każda z nich może przenieść energię impulsu inną drogą.
Czym jest przepięcie i kiedy robi się groźne
Nie każde zbyt wysokie napięcie oznacza ten sam problem. Ja najpierw oddzielam krótkie impulsy od dłuższego podniesienia napięcia, bo od tego zależy dobór zabezpieczeń i to, czy szkoda pojawi się od razu, czy dopiero po tygodniach pracy.
Jak podaje Fluke, takie impulsy mogą trwać od mikrosekund do milisekund i sięgać od kilku woltów do kilku tysięcy woltów. W praktyce najczęściej spotykam trzy scenariusze: jednorazowy impuls, serię drobnych zakłóceń oraz dłuższe podniesienie napięcia, które inaczej obciąża sprzęt i inną ochronę wymaga.
| Rodzaj zjawiska | Jak wygląda w praktyce | Najczęstsze źródła | Dlaczego jest ważne |
|---|---|---|---|
| Krótkie impulsy | bardzo szybki skok napięcia, zwykle niezauważalny dla użytkownika | piorun w pobliżu, przełączanie dużych obciążeń, zły styk | mogą uszkodzić zasilacze, wejścia logiczne i porty komunikacyjne |
| Impulsy oscylacyjne | fala „dzwoni” po przewodach i odbija się w instalacji | silniki, baterie kondensatorów, falowniki, transformatory | często nie psują sprzętu od razu, ale go systematycznie osłabiają |
| Dłuższe podniesienie napięcia | napięcie utrzymuje się powyżej normalnego poziomu przez dłuższy czas | błędnie ustawiony transformator, przeciążona sieć, lokalna produkcja z PV | powoduje grzanie, wyłączenia ochronne i szybsze starzenie elektroniki |
To rozróżnienie ma znaczenie, bo od razu podpowiada, czy szukać ochrony przeciwimpulsowej, czy też sprawdzać stabilność całego zasilania. Gdy to już jasne, warto przejść do źródeł problemu, bo tam zwykle leży prawdziwa przyczyna awarii.
Skąd biorą się skoki napięcia w sieci i w instalacji PV
W praktyce źródła są dwa: zewnętrzne i wewnętrzne. Zewnętrzne kojarzą się z burzą, ale równie często winne są łączenia w sieci energetycznej, przełączanie baterii kondensatorów albo zdarzenia na linii zasilającej. Wewnętrzne pochodzą z samej instalacji i z urządzeń, które pracują obok siebie.
- Wyładowania atmosferyczne - nie tylko bezpośrednie trafienie, ale też impuls indukowany w przewodach i metalowych elementach budynku.
- Przełączanie dużych odbiorników - silniki, sprężarki, pompy, windy i spawarki potrafią generować bardzo nieprzyjemne zakłócenia.
- Falowniki i przekształtniki - szybka elektronika energoelektroniczna pracuje efektywnie, ale przy okazji tworzy ostre zmiany napięcia i prądu.
- Złe połączenia i luźne zaciski - kontakt, który „czasem łapie, czasem nie”, jest prostą drogą do impulsów i grzania styków.
- Instalacja fotowoltaiczna - długie przewody na dachu i między stringami a falownikiem działają jak antena dla zakłóceń z otoczenia.
W instalacjach PV dochodzi jeszcze jeden wątek, o którym wiele osób zapomina: czasem problemem nie jest sam impuls, tylko lokalne podniesienie napięcia w punkcie przyłączenia. To dlatego przy projektowaniu ochrony patrzę nie tylko na to, co może spaść z nieba, ale też na to, co może „urodzić się” wewnątrz układu. Z tego już prosto przejść do skutków, bo one pokazują, gdzie naprawdę boli najbardziej.
Jakie szkody powodują w elektronice i automatyce
Najbardziej podstępne są uszkodzenia częściowe. Sprzęt jeszcze działa, ale zasilacz, warystor albo port komunikacyjny dostał już w kość i padnie przy następnym impulsie. Ja właśnie na takie „ukryte” awarie zwracam uwagę najbardziej, bo są trudniejsze do zauważenia niż całkowite spalenie urządzenia.
Skok napięcia rzadko kończy się jednym wyraźnym objawem. Częściej daje serię drobnych symptomów: resetowanie routera, dziwne błędy falownika, zawieszanie automatyki, uszkodzone ładowarki albo niestabilną pracę elektroniki, która wcześniej działała bez zarzutu.
- Natychmiastowa awaria - przepalony zasilacz, uszkodzony moduł sterujący, martwy router lub monitor.
- Uszkodzenie ukryte - sprzęt działa, ale jego żywotność spada i rośnie ryzyko kolejnej awarii.
- Błąd komunikacji - problemy z Ethernetem, RS-485, magistralą automatyki lub monitoringiem PV.
- Wyłączenia ochronne - falownik, zasilacz UPS lub sterownik przechodzi w tryb awaryjny.
- Ryzyko pożarowe - rzadziej, ale przy złej koordynacji zabezpieczeń i uszkodzonych elementach nadal realne.
Właśnie dlatego nie wystarcza sam podział na „działa” i „nie działa”. Część szkód wychodzi dopiero po czasie, więc dobrze jest umieć wychwycić pierwsze sygnały ostrzegawcze, zanim problem wróci przy kolejnej burzy albo przy następnym przełączeniu w sieci.
Jak rozpoznać ryzyko zanim uszkodzi sprzęt
Najprostsza diagnostyka zaczyna się od obserwacji. Jeśli po burzy albo po załączeniu dużego odbiornika coś zaczyna się resetować, to nie jest przypadek. W praktyce sprawdzam wtedy nie tylko sam sprzęt, ale też rozdzielnicę, połączenia wyrównawcze, linię danych i stan ograniczników.
| Objaw | Co może oznaczać | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Router, modem lub rejestrator restartuje się po burzy | impuls na zasilaniu albo na linii Ethernet, antenowej lub koncentrycznej | zasilacz, ochronę linii danych, stan przewodów i punktów uziemienia |
| Falownik pokazuje błędy napięciowe | zakłócenia na stronie DC lub AC, czasem problem z siecią lokalną | logi urządzenia, połączenia na stringach, stan ochronników, napięcie w sieci |
| Elektronika działa niestabilnie po uruchomieniu dużych maszyn | impulsy łączeniowe od silników, sprężarek lub spawarek | separację obwodów, filtry i właściwy dobór zabezpieczeń |
| Wskaźnik ochronnika pokazuje stan uszkodzenia | element ochronny zużył swój potencjał i nie chroni już tak, jak powinien | wymianę modułu oraz ocenę, czy nie wystąpiły kolejne uszkodzenia |
Jeśli masz napowietrzne przyłącze, długie przewody do budynku gospodarczego albo instalację PV na dachu, poziom ryzyka rośnie. To właśnie w takich układach najlepiej działa ochrona warstwowa, a nie pojedynczy gadżet w gniazdku.
Jak zbudować sensowną ochronę krok po kroku
Ja zwykle zaczynam od pytania: którędy energia impulsu może wejść do budynku? Dopiero potem dobieram ochronę. To prostsze niż kupowanie przypadkowego sprzętu, a daje lepszy efekt, bo chroni cały tor, a nie tylko jeden punkt.
- Sprawdź uziemienie i połączenia wyrównawcze - bez tego nawet dobry ogranicznik nie odprowadzi energii tak, jak powinien.
- Dobierz ochronę do miejsca montażu - rozdzielnica główna, podrozdzielnica, punkt przy urządzeniu i ewentualnie linie danych to różne poziomy ochrony.
- Nie skracaj ochrony do jednej listwy - urządzenie w gniazdku jest ostatnią linią obrony, a nie fundamentem całego systemu.
- Chroń także sygnał i komunikację - Ethernet, RS-485, antena, monitoring PV, sterowniki i kamery często padają szybciej niż sam zasilacz.
- Dbaj o montaż - przewody łączące ochronnik z instalacją powinny być możliwie krótkie i prowadzone zgodnie z instrukcją producenta.
- Planuj przegląd - wskaźnik stanu, rejestr alarmów i wizualna kontrola po większej burzy naprawdę mają znaczenie.
Najwięcej błędów widzę właśnie na etapie montażu i integracji z resztą instalacji. To prowadzi do pytania, który typ ochronnika wybrać w konkretnym miejscu, bo nie każdy robi to samo.
Ograniczniki typu 1, 2 i 3 bez technicznego żargonu
Na kartach katalogowych patrzę przede wszystkim na trzy rzeczy: miejsce zastosowania, poziom ochrony i zgodność z resztą układu. Sama nazwa typu nie wystarcza, ale dobrze pokazuje, na jakim etapie ochrony dane urządzenie ma działać.
| Typ ochronnika | Gdzie go stosuję | Co dobrze zatrzymuje | Najważniejsze ograniczenie |
|---|---|---|---|
| Typ 1 | wejście instalacji, szczególnie gdy budynek ma zewnętrzną ochronę odgromową lub jest mocno narażony | bardzo duże impulsy związane z wyładowaniami | to nie jest ostatnia linia ochrony dla delikatnej elektroniki |
| Typ 2 | rozdzielnica główna i podrozdzielnice w większości domów oraz obiektów użytkowych | impulsy łączeniowe i przepięcia indukowane | sam nie zastępuje ochrony punktowej przy wrażliwym sprzęcie |
| Typ 3 | jak najbliżej chronionego urządzenia | resztki energii po wcześniejszych stopniach ochrony | działa najlepiej tylko wtedy, gdy wcześniej pracuje ochrona w rozdzielnicy |
| Układ 1+2 | tam, gdzie ryzyko jest większe i potrzebna jest ochrona bardziej kompletna | połączenie ochrony dla dużych impulsów i zakłóceń z sieci | wymaga poprawnego projektu i montażu, a nie przypadkowego doboru |
Najczęstszy błąd to zakup „jednego mocnego urządzenia do wszystkiego”. W praktyce lepiej działa układ warstwowy: wejście instalacji, rozdzielnica i punkt przy urządzeniu. To szczególnie ważne tam, gdzie pracuje fotowoltaika, bo ona dorzuca do układu jeszcze jedną, bardzo czułą część.

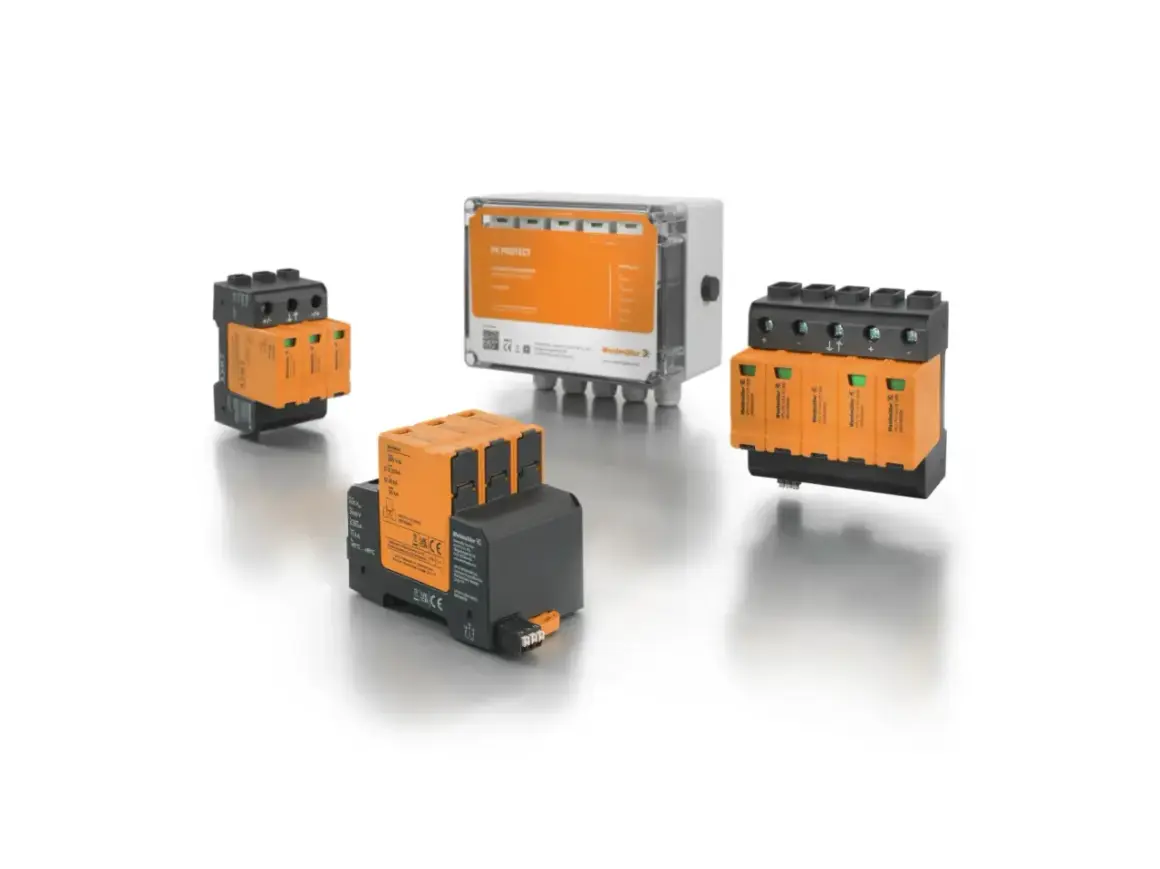

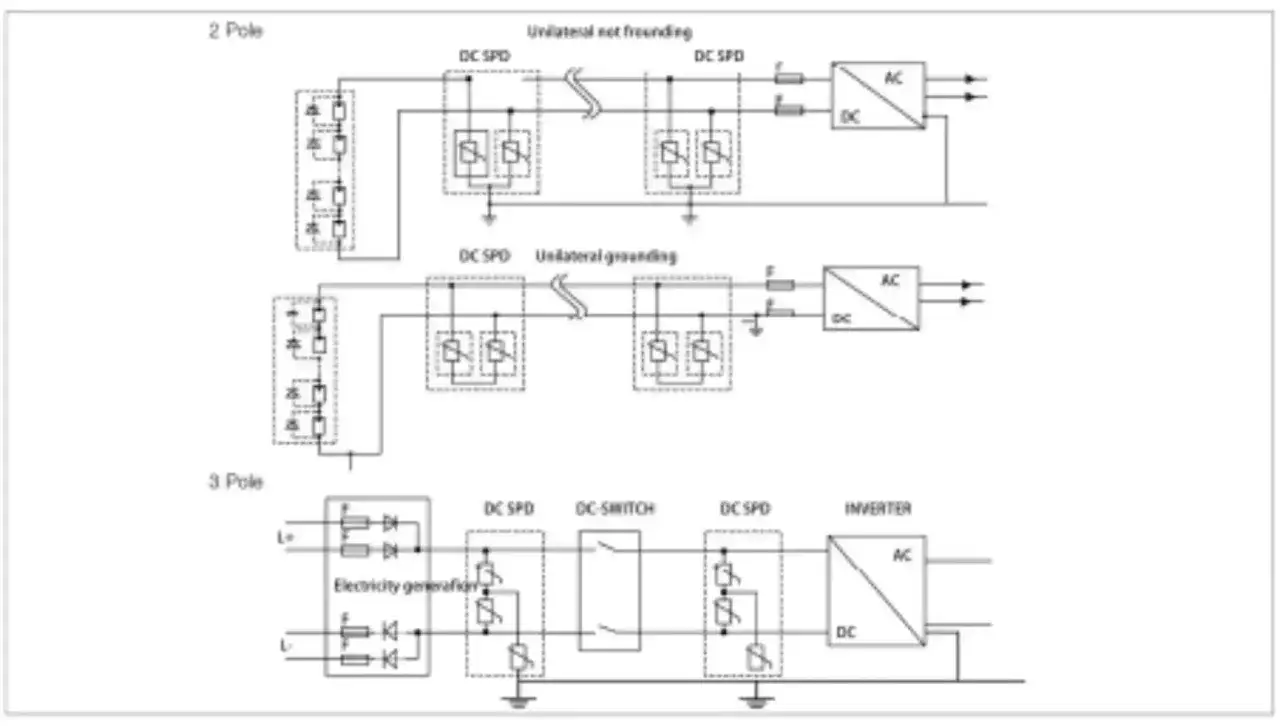

Dlaczego fotowoltaika wymaga osobnego spojrzenia
Instalacja PV to nie tylko dodatkowe źródło energii, ale też dodatkowa droga, którą może wejść impuls. Panele, przewody na dachu, falownik, optymalizatory, magazyn energii i system monitoringu tworzą układ, który trzeba chronić w kilku miejscach naraz. Jak podaje Fronius, w części falowników przewidziano ochronę DC typu 1+2, co dobrze pokazuje kierunek myślenia: po stronie stałoprądowej nie warto zostawiać instalacji samej sobie.
- Strona DC - przewody od modułów do falownika pracują w warunkach podwyższonej ekspozycji i wymagają osobnej ochrony.
- Strona AC - falownik łączy się z siecią, więc od strony zasilania też może dostać impuls.
- Komunikacja - monitoring, licznik energii, router i system zarządzania energią często cierpią szybciej niż sam generator.
- Magazyn energii - bateria i jej elektronika sterująca są wrażliwe na zakłócenia i wymagają rozsądnej koordynacji zabezpieczeń.
W PV kluczowe jest też to, że problem nie zawsze zaczyna się od burzy. Czasem pojawia się przy przełączeniu urządzeń, czasem przy przeciążonej lokalnej sieci, a czasem przez zbyt długie i źle poprowadzone przewody. Dlatego ochrona całej instalacji ma większy sens niż skupienie się wyłącznie na samym falowniku. Z tego wynika kolejny, równie ważny temat: błędy, które potrafią zepsuć nawet dobrze wyglądający projekt.
Najczęstsze błędy, które psują nawet dobrą ochronę
Najwięcej problemów widzę wtedy, gdy ktoś myli ochronę punktową z ochroną systemową. To nie to samo. Dobrze dobrany ogranicznik może działać świetnie, ale jeśli reszta układu jest zrobiona byle jak, efekt końcowy będzie dużo słabszy niż na papierze.
- Listwa zamiast projektu - ochrona w gniazdku nie zastępuje ogranicznika w rozdzielnicy.
- Zbyt długie połączenia - każdy niepotrzebny fragment przewodu podnosi napięcie resztkowe i pogarsza skuteczność ochrony.
- Brak ochrony linii danych - router, monitoring i sterowniki padają wtedy, gdy zasilanie jeszcze wygląda na sprawne.
- Ignorowanie stanu wskaźnika - zużyty moduł ochronny nie daje już takiego bezpieczeństwa, jak na początku.
- Brak koordynacji między AC i DC - w PV to jeden z najdroższych błędów, bo wpływa na kilka urządzeń naraz.
- Pomijanie uziemienia - bez dobrego odprowadzenia energii ochronnik ma ograniczoną skuteczność.
Jeśli miałbym wskazać jeden powtarzający się schemat, to jest nim oszczędzanie na montażu i analizie, a nie na samym urządzeniu. W praktyce to właśnie starannie zaprojektowany układ chroni sprzęt najskuteczniej, a nie najdroższy element kupiony na szybko.
Co naprawdę robi największą różnicę w praktyce
Najbardziej opłaca się myśleć o ochronie warstwowo: najpierw uziemienie i połączenia wyrównawcze, potem ograniczniki w rozdzielnicy, następnie zabezpieczenie punktowe przy wrażliwym sprzęcie i na końcu ochrona linii komunikacyjnych. To nie jest skomplikowana filozofia, tylko praktyka, która realnie zmniejsza liczbę awarii i kosztownych niespodzianek.
- Sprawdzaj instalację po większych burzach - to prosty nawyk, który pozwala wychwycić uszkodzenie zanim rozwinie się w większy problem.
- Weryfikuj rozdzielnicę przy modernizacji - gdy dochodzi fotowoltaika, magazyn energii albo ładowarka EV, ochronę trzeba przeanalizować od nowa.
- Nie ignoruj drobnych objawów - reset sprzętu, błędy komunikacji i niestabilna praca często są pierwszym sygnałem, że instalacja potrzebuje poprawy.
- Myśl o całym torze energii - od sieci, przez PV, po router i automatykę domową.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: lepiej zbudować spójny system ochrony niż kupić pojedynczy „mocny” element i uznać temat za zamknięty. To właśnie dobrze zrobiona całość najczęściej decyduje o tym, czy elektronika po burzy po prostu działa dalej, czy zaczyna się seria drogich napraw.
