Opór elektryczny to jedna z tych wielkości, bez których trudno sensownie projektować, mierzyć i diagnozować obwody. W praktyce najczęściej chodzi o om, czyli jednostkę oporu elektrycznego, którą spotkasz zarówno przy prostych rezystorach, jak i przy ocenie strat w przewodach, złączach czy instalacjach fotowoltaicznych. W tym tekście wyjaśniam, co dokładnie oznacza ta wartość, jak ją czytać, jak mierzyć i dlaczego w energetyce ma większe znaczenie, niż zwykle się zakłada.
Najważniejsze informacje o oporze elektrycznym
- Om (Ω) to podstawowa miara oporu w układzie SI, a 1 Ω oznacza sytuację, w której 1 V powoduje przepływ 1 A.
- W praktyce małe wartości mierzy się w miliomach, typowe elementy w omach, a duże opory izolacji w kiloomach i megaomach.
- Do szybkich obliczeń wystarcza wzór R = U / I, ale tylko wtedy, gdy element zachowuje się w przybliżeniu liniowo.
- W instalacjach energetycznych i PV opór wpływa na straty mocy, nagrzewanie przewodów i bezpieczeństwo pracy układu.
- Opór nie jest tym samym co rezystywność ani impedancja, więc przy pomiarze trzeba znać kontekst i warunki testu.
Czym jest om i co naprawdę mierzy
Ja patrzę na opór przede wszystkim jako na miarę tego, jak bardzo element utrudnia przepływ prądu. Jeśli napięcie przyłożone do danego elementu rośnie, a prąd pozostaje ograniczony, to właśnie opór odpowiada za to ograniczenie. W najprostszej interpretacji 1 om to taki opór, przy którym 1 wolt wywołuje przepływ 1 ampera.
W opisie metrologicznym om jest spójną jednostką pochodną SI. BIPM podaje, że można go wyrazić przez jednostki podstawowe, a jego symbol to Ω. Dla użytkownika końcowego ważniejsze od samej definicji jest jednak to, że opór łączy napięcie i natężenie prądu w jeden bardzo praktyczny parametr: im większy opór przy tym samym napięciu, tym mniejszy prąd.
W codziennej rozmowie technicznej słowa „opór” i „rezystancja” często znaczą to samo. Warto jednak pamiętać, że w prądzie zmiennym dochodzą jeszcze zjawiska, których nie da się opisać samą rezystancją, dlatego przy bardziej złożonych układach trzeba myśleć szerzej niż tylko o jednej liczbie z miernika.
To dobry punkt wyjścia, bo od samej definicji szybko przechodzimy do tego, jak te wartości czytać w praktyce.
Jak czytać wartości oporu w praktyce
Wartość oporu rzadko mówi wszystko sama z siebie. Inaczej patrzę na 10 mΩ w przewodzie, inaczej na 10 Ω w grzałce, a jeszcze inaczej na 10 MΩ przy pomiarze izolacji. Ten sam zapis liczbowy bez jednostki i kontekstu może wprowadzić w błąd, dlatego warto od razu rozumieć skalę.
| Zakres | Jak to rozumieć | Typowe zastosowanie |
|---|---|---|
| mΩ | Bardzo mały opór, ważny w połączeniach i przewodach | Styki, złącza, pomiary przewodzenia |
| Ω | Standardowy zakres dla wielu elementów obwodów | Rezystory, grzałki, czujniki |
| kΩ | Tysiące omów, zwykle większe ograniczenie prądu | Układy elektroniczne, dzielniki napięcia |
| MΩ | Wysoki opór, pożądany przy izolacji | Izolacja kabli, testy bezpieczeństwa |
W instalacjach energetycznych i fotowoltaicznych ta skala ma ogromne znaczenie. Przy przewodach i złączach chcę widzieć możliwie mały opór, bo wtedy spadają straty i mniej energii zamienia się w ciepło. Przy izolacji sytuacja jest odwrotna: wysoka wartość jest pożądana, bo oznacza mniejsze upływy prądu i lepsze bezpieczeństwo pracy.
Według Głównego Urzędu Miar wzorce rezystancji wykorzystuje się m.in. do pomiaru prądu, mocy i energii elektrycznej oraz do wzorcowania przyrządów. To dobrze pokazuje, że opór nie jest tylko szkolnym pojęciem, ale realnym parametrem w całym łańcuchu pomiarowym.
Skoro już wiadomo, jak czytać wartości, przechodzę do tego, jak je policzyć i kiedy zwykły wzór naprawdę wystarcza.
Jak oblicza się opór i kiedy wystarcza wzór z prawa Ohma
Najprostszy wzór to R = U / I. Jeśli na elemencie masz 12 V i płynie przez niego 2 A, opór wynosi 6 Ω. To bardzo użyteczne przeliczenie, bo pozwala szybko sprawdzić, czy układ zachowuje się zgodnie z oczekiwaniami.
Ja jednak zawsze dodaję jedno zastrzeżenie: ten wzór działa wprost najlepiej wtedy, gdy element jest w przybliżeniu liniowy. Rezystor zwykle zachowuje się stabilnie, ale żarówka, półprzewodnik czy element nagrzewający się pod obciążeniem mogą zmieniać opór wraz z temperaturą albo warunkami pracy.

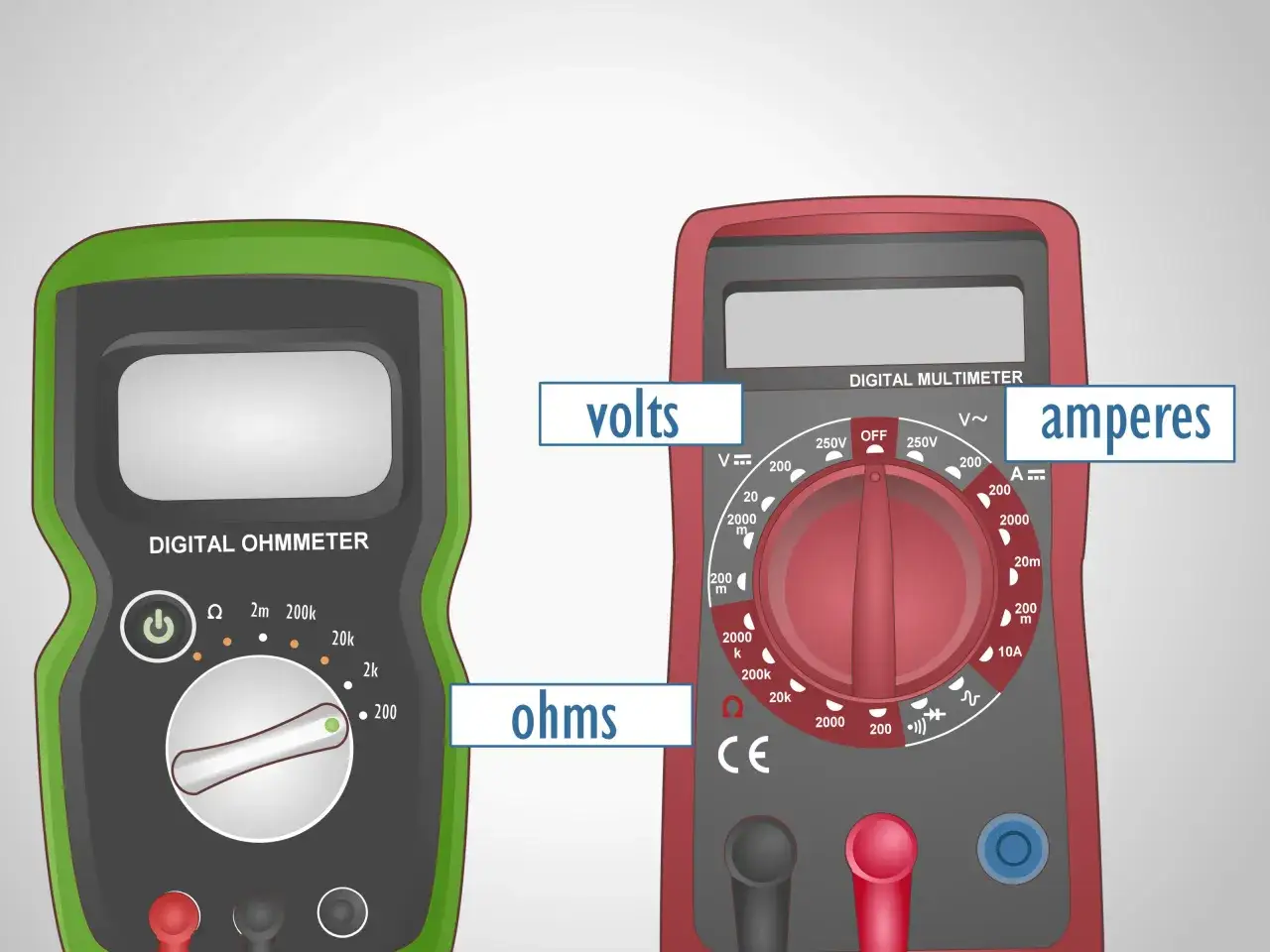

Pomiar multimetrem
Do prostych pomiarów wystarczy multimetr ustawiony na odpowiedni zakres rezystancji. Trzeba jednak pamiętać o dwóch rzeczach. Po pierwsze, mierzenie oporu najlepiej robić po odłączeniu zasilania. Po drugie, pomiar „w układzie” bywa mylący, bo równoległe ścieżki prądu mogą zaniżyć albo zafałszować wynik.
W praktyce dobry nawyk wygląda tak: sprawdzam, czy badam sam element, czy cały obwód, a potem porównuję wynik z temperaturą i warunkami pracy. To szczególnie ważne przy serwisie urządzeń, gdzie pozornie poprawna wartość może być skutkiem tego, że miernik widzi nie tylko badany element, ale też inne gałęzie układu.
Przeczytaj również: Ile trwa kurs na elektryka? Poznaj czas i różne opcje szkoleń
Najczęstsze błędy
- Mierzenie oporu na aktywnym obwodzie zamiast po odłączeniu zasilania.
- Odczytywanie wyniku bez sprawdzenia, czy element jest odizolowany od reszty układu.
- Porównywanie wartości zmierzonej w wysokiej temperaturze z katalogiem dla temperatury odniesienia.
- Zakładanie, że każdy element ma stały opór niezależnie od warunków pracy.
To prowadzi naturalnie do pytania, gdzie ten parametr najbardziej wpływa na sprawność i bezpieczeństwo całego systemu.
Dlaczego opór ma znaczenie w instalacjach i fotowoltaice
W energetyce opór nie jest ciekawostką teoretyczną. Każdy dodatkowy opór w przewodzie, zacisku czy połączeniu oznacza straty mocy, czyli energię zamienioną w ciepło. Przy instalacjach PV ma to podwójne znaczenie: wpływa jednocześnie na sprawność pracy i na temperaturę elementów, które muszą działać przez lata.
Ja zwykle patrzę na to prosto: im większy prąd i im dłuższy odcinek, tym bardziej opór zaczyna kosztować. W małych układach błąd bywa ledwo zauważalny, ale w większych instalacjach sumują się pojedyncze straty, a wraz z nimi rośnie ryzyko przegrzewania przewodów, luźnych połączeń i spadków napięcia.
- Przewody o zbyt małym przekroju zwiększają straty i nagrzewanie.
- Luźne złącza potrafią wprowadzić lokalnie wysoki opór i stać się punktem awarii.
- Zaśniedziałe styki pogarszają przewodzenie i podnoszą temperaturę pracy.
- Zbyt długie trasy kablowe zwiększają łączny opór układu.
- Uszkodzona izolacja nie zawsze zmienia opór przewodzenia, ale grozi niebezpiecznymi upływami prądu.
Właśnie dlatego w instalacjach PV dużą rolę odgrywa pomiar rezystancji izolacji. Tu wysoka wartość jest dobra, bo wskazuje, że prąd nie „ucieka” tam, gdzie nie powinien. Przy przewodach roboczych celem jest natomiast ograniczenie strat, więc szuka się jak najmniejszego oporu na całej drodze przepływu energii.
To praktyczne podejście dobrze pasuje do tego, co opisuje metrologia: opór jest tylko jednym z parametrów, ale w systemach energetycznych potrafi decydować o jakości całej instalacji.
Czym opór różni się od rezystywności i impedancji
To trzy pojęcia, które początkujący często mylą, a potem trudno im zinterpretować pomiar. Opór opisuje konkretny element lub odcinek obwodu, rezystywność dotyczy samego materiału, a impedancja obejmuje zachowanie w prądzie zmiennym, także wtedy, gdy pojawiają się efekty pojemnościowe i indukcyjne. Bez tego rozróżnienia łatwo wyciągnąć zły wniosek z poprawnego odczytu.
Rezystywność łączy się z geometrią przewodnika wzorem R = ρL/A. To oznacza, że dłuższy przewód ma większy opór, a przewód o większym przekroju mniejszy. Dla praktyka to bardzo ważne, bo decyzja o doborze kabla nie wynika wyłącznie z „mocy urządzenia”, ale też z długości trasy i dopuszczalnych strat.
| Pojęcie | Co opisuje | Jednostka | Kiedy ma znaczenie |
|---|---|---|---|
| Opór | Konkretny element albo fragment obwodu | Ω | Pomiar przewodów, rezystorów, połączeń |
| Rezystywność | Właściwość materiału | Ω·m | Dobór materiałów i porównywanie przewodników |
| Impedancja | Zachowanie w prądzie zmiennym | Ω | Falowniki, silniki, filtry, układy AC |
| Konduktancja | Odwrotność oporu | S | Gdy wygodniej myśleć o łatwości przepływu prądu |
W instalacjach z falownikami i urządzeniami pracującymi na prądzie zmiennym impedancja staje się równie ważna jak sam opór. To właśnie ona wyjaśnia, dlaczego dwa elementy o podobnej rezystancji mogą zachowywać się inaczej przy AC. Jeśli tego nie uwzględnisz, możesz błędnie ocenić obciążenie albo straty w układzie.
Ta różnica bywa pomijana, ale w praktyce oszczędza sporo czasu podczas projektowania i diagnostyki.
Jak wykorzystać tę wiedzę przy przewodach, pomiarach i instalacji PV
Jeżeli mam zostawić jedną praktyczną wskazówkę, to taką: nie oceniaj oporu w oderwaniu od zastosowania. W przewodach zasilających szukasz małych wartości, w izolacji i osłonach oczekujesz dużych, a w elementach grzejnych i czujnikach opór bywa właśnie tym parametrem, który ma być stabilny i przewidywalny.
W codziennej pracy pomaga mi prosty nawyk: najpierw sprawdzam, czy pomiar dotyczy materiału, elementu czy całego obwodu, a dopiero potem porównuję wynik z normą lub danymi katalogowymi. Taka kolejność zmniejsza ryzyko błędu, zwłaszcza wtedy, gdy układ działa w zmiennej temperaturze albo pod obciążeniem.
- Sprawdzaj, czy mierzysz sam element, czy cały układ wpięty w obwód.
- Porównuj wynik z temperaturą, bo opór wielu materiałów zmienia się wraz z nagrzaniem.
- W instalacjach PV zwracaj uwagę nie tylko na przewody, ale też na złącza i stan izolacji.
- Przy diagnostyce używaj odpowiedniego zakresu multimetru, żeby nie zgadywać z wyniku.
Gdy traktujesz opór jako parametr wpływający na sprawność, temperaturę, bezpieczeństwo i jakość pomiaru, przestaje być szkolną definicją, a zaczyna być jednym z najważniejszych liczb w całej instalacji. I właśnie dlatego warto go rozumieć nie tylko „na papierze”, ale też na poziomie codziennych decyzji technicznych.
