Najważniejsze informacje o wartości skutecznej napięcia
- W sieci 230 V chodzi o wartość skuteczną, czyli odpowiednik „grzewczy” napięcia stałego.
- Dla sinusoidy amplituda jest około 1,41 raza większa od wartości skutecznej, więc 230 V oznacza około 325 V szczytowo.
- Ta sama wartość skuteczna nie gwarantuje identycznego zachowania wszystkich odbiorników, bo liczy się też kształt fali.
- Multimetr powinien być dopasowany do rodzaju przebiegu; przy zniekształconych sygnałach lepiej sprawdza się True RMS.
- W instalacjach PV i zasilaniu awaryjnym warto patrzeć nie tylko na moc falownika, ale też na jakość napięcia AC.
Co naprawdę oznacza wartość skuteczna
Ja najprościej tłumaczę to tak: wartość skuteczna mówi, jakie działanie energetyczne miałoby dane napięcie zmienne, gdyby zamiast niego podać napięcie stałe. Jeśli rezystor nagrzewa się tak samo przy prądzie zmiennym i przy prądzie stałym, to właśnie porównujemy wartość skuteczną z napięciem stałym. Dlatego w praktyce to ona opisuje „użyteczną” stronę przebiegu, a nie chwilowy szczyt na wykresie.
Warto podkreślić jeden szczegół: dwa przebiegi o tej samej wartości skutecznej mogą mieć zupełnie inny kształt i różnie zachowywać się w elektronice, silnikach czy zasilaczach. Dla grzałki to zwykle nie robi wielkiej różnicy, ale dla sprzętu z transformatorem, silnikiem albo układem impulsowym już może mieć znaczenie.
| Pojęcie | Co opisuje | Przykład dla 230 V AC |
|---|---|---|
| Wartość chwilowa | Napięcie w konkretnym momencie | Zmienia się cały czas, także przyjmuje wartości ujemne |
| Amplituda | Największe wychylenie od zera | Około 325 V |
| Wartość międzyszczytowa | Różnica między maksimum dodatnim i ujemnym | Około 650 V |
| Wartość skuteczna | Odpowiednik napięcia stałego o tym samym efekcie cieplnym | 230 V |
To rozróżnienie porządkuje całą dalszą rozmowę. Kiedy już wiadomo, co opisuje dana liczba, dużo łatwiej przejść do obliczeń i pomiarów.
Jak policzyć ją dla sinusa i dla dowolnego przebiegu
Dla przebiegu okresowego definicja jest bardzo precyzyjna: Usk = √(1/T ∫ u²(t) dt). Oznacza to, że bierzemy napięcie chwilowe, podnosimy je do kwadratu, uśredniamy w czasie jednego okresu, a na końcu wyciągamy pierwiastek. Kwadrat jest ważny, bo eliminuje znak minus i sprawia, że wynik opisuje energię, a nie tylko kierunek zmian.

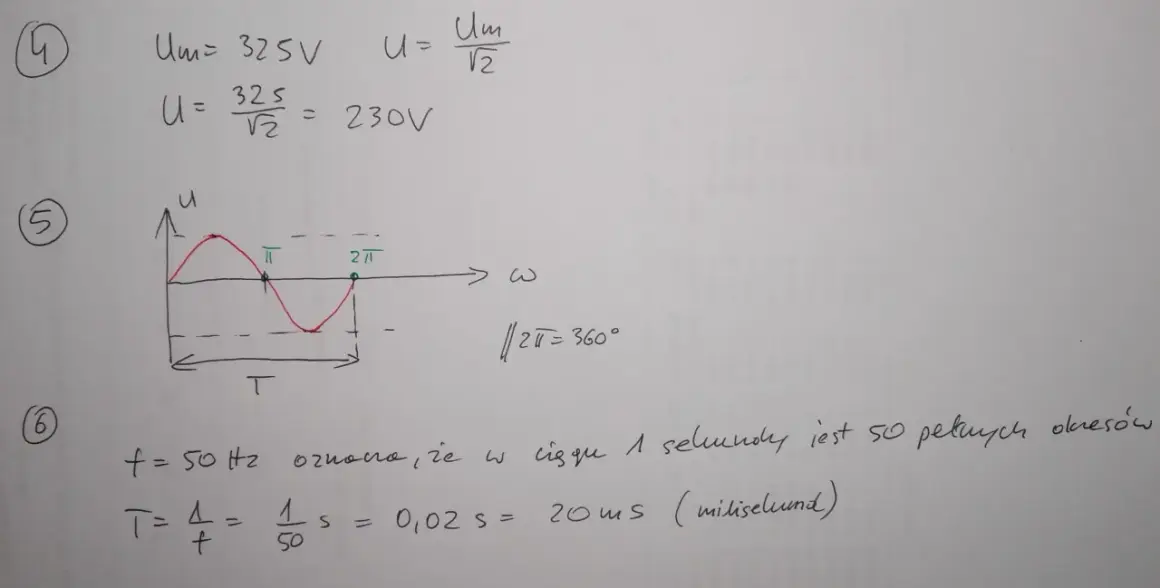

Jeśli napięcie jest sinusoidalne, wzór upraszcza się do bardzo wygodnej postaci: Usk = Umax / √2. Z tej zależności łatwo policzyć, że sieciowe 230 V oznacza amplitudę około 325 V, a wartość międzyszczytową około 650 V. To jeden z tych momentów, w których na pozór niewielka liczba z gniazdka okazuje się dużo większa, gdy patrzy się na nią „na szczycie”.
Przy przebiegach niesinusoidalnych sprawa jest mniej wygodna, ale zasada zostaje ta sama. Właśnie dlatego w praktyce stosuje się przyrządy True RMS albo liczenie z próbek sygnału, jeśli trzeba ocenić zniekształcony przebieg z falownika, UPS-a czy zasilacza impulsowego. W takich sytuacjach nie wolno zakładać, że zwykły przelicznik dla sinusa da dobry wynik.
Dlaczego 230 V w gniazdku nie jest wartością maksymalną
W domowej instalacji 230 V nie oznacza stałego napięcia przez cały czas. To wartość skuteczna, a nie szczytowa, więc w rzeczywistości napięcie chwilowe rośnie i spada wokół zera z częstotliwością 50 Hz. Gdy przebieg jest zbliżony do sinusoidy, najwyższa chwilowa wartość wynosi około 325 V, a woltomierz pokazuje 230 V, bo tak właśnie definiuje się napięcie sieciowe.
Ten detal ma duże znaczenie przy projektowaniu urządzeń. Izolacja, elementy półprzewodnikowe, prostowniki czy kondensatory muszą wytrzymać nie tylko „230 V z tabliczki”, ale także rzeczywiste szczyty, które pojawiają się w przebiegu. Dlatego dobry projekt elektryczny zawsze patrzy na parametry pracy szerzej niż tylko na jedną liczbę z obudowy.
W praktyce użytkowej warto pamiętać o jeszcze jednej rzeczy: 230 V mówi o efekcie energetycznym, nie o identycznym zachowaniu każdego odbiornika. Grzałka zwykle zareaguje przewidywalnie, ale silnik, transformator albo ładowarka mogą być bardziej wrażliwe na odkształcenia fali, tętnienia i składowe harmoniczne.
Jak odczytać to w praktyce pomiarowej
W pomiarach liczy się nie tylko sam wynik, ale też to, co właściwie miernik potrafi policzyć. Zwykły multimetr w trybie AC często podaje wartość skuteczną, ale nie każdy robi to dla dowolnego kształtu sygnału. Tańsze konstrukcje bywają poprawne głównie dla sinusa, a przy mocno zniekształconym przebiegu zaczynają przekłamywać.
- Multimetr sprawdza się do szybkiego odczytu napięcia sieciowego i większości prostych pomiarów.
- True RMS oznacza, że przyrząd oblicza wartość skuteczną także dla przebiegów odkształconych, a nie tylko czystego sinusa.
- Oscyloskop pokazuje napięcie chwilowe w czasie, więc dobrze widać na nim kształt fali, szpilki i zniekształcenia.
- Jeśli sygnał ma składową stałą, wartość skuteczna rośnie, bo liczy się zarówno część zmienna, jak i przesunięcie względem zera.
To właśnie dlatego w instalacjach z falownikiem, zasilaniem awaryjnym albo nietypowym odbiorem energii sam odczyt „230 V” nie zawsze wystarcza. Ja zawsze patrzę jeszcze na kształt przebiegu i na to, czy producent podaje pomiar dla True RMS. Bez tego łatwo wyciągnąć zbyt pewne wnioski z ładnie wyglądającego ekranu.
Najczęstsze pomyłki przy interpretacji napięcia
Największy błąd jest banalny: mylenie wartości skutecznej z maksymalną. Kto widzi 230 V, ten często zakłada, że napięcie nigdy nie przekracza tej liczby. Tymczasem dla sinusa szczyt jest wyraźnie wyższy, a właśnie on decyduje o obciążeniu izolacji i pracy wielu elementów elektronicznych.
Druga pomyłka to utożsamianie wartości skutecznej z „średnią”. To nie to samo. Średnia z idealnej sinusoidy po pełnym okresie wynosi zero, ale energia dostarczana do odbiornika przecież nie znika. Dlatego w elektrotechnice używa się definicji opartej na kwadracie i uśrednianiu, a nie prostego bilansu dodatnich i ujemnych połówek przebiegu.
Trzecia rzecz, którą widzę często, to zaufanie do dowolnego miernika przy każdym rodzaju sygnału. Jeśli pracujesz z przetwornicą, UPS-em albo falownikiem o przebiegu zbliżonym do prostokąta, zwykły miernik może pokazać wynik „z grubsza dobry”, ale niekoniecznie prawdziwy. W praktyce to wystarcza do błędnej diagnozy, a czasem do złego doboru urządzenia.
Co ma to wspólnego z fotowoltaiką i falownikami
Na stronie o energii odnawialnej ten temat jest szczególnie ważny, bo w instalacjach PV napięcie po stronie AC po wyjściu falownika też opisuje się wartością skuteczną. Mówiąc prościej: jeśli falownik ma pracować z siecią 230 V, to chodzi o 230 V RMS, a nie o napięcie szczytowe. To samo dotyczy układów 400 V między fazami oraz urządzeń zasilanych z backupu.
W praktyce projektowej patrzę tu na trzy rzeczy. Po pierwsze, czy falownik podaje stabilny przebieg sinusoidalny. Po drugie, jak reagują na niego odbiorniki indukcyjne, czyli na przykład pompy, sprężarki i silniki. Po trzecie, czy instalacja ma sensowny zapas mocy, bo przy tej samej mocy niższe napięcie skuteczne oznacza wyższy prąd, a to z kolei zwiększa straty na przewodach.
Dobry przykład jest prosty: odbiornik o mocy 2000 W przy napięciu 230 V i współczynniku mocy bliskim 1, czyli przy układzie prawie rezystancyjnym, pobiera około 8,7 A. Jeśli napięcie spadnie, prąd rośnie, a z nim spada komfort pracy całego układu. Właśnie dlatego w PV, magazynach energii i zasilaniu awaryjnym sama moc katalogowa to za mało. Liczy się jeszcze jakość napięcia, jego stabilność i to, jak dobrze odpowiada parametrom, których oczekuje sprzęt.
Trzy liczby, które warto sprawdzać przy prądzie zmiennym
- Wartość skuteczna mówi, ile energii realnie dostarcza przebieg i dlatego to ona powinna być punktem odniesienia przy większości obliczeń.
- Amplituda jest ważna, gdy oceniasz izolację, szczytowe obciążenie elementów i zachowanie układu przy impulsach.
- Kształt fali decyduje o tym, czy urządzenie zachowa się tak samo przy sinusoidzie, przebiegu odkształconym albo zasilaniu z falownika.
Jeśli zapamiętam tylko jedną rzecz, przypominam sobie właśnie tę trójkę. Sama liczba „230 V” jest potrzebna, ale pełny obraz daje dopiero połączenie wartości skutecznej, szczytu i kształtu sygnału. To minimalny zestaw, który pozwala czytać parametry elektryczne bez nieporozumień i bez fałszywego poczucia, że jedna cyfra załatwia cały temat.
