To pojęcie wygląda szkolnie, ale w praktyce decyduje o tym, czy przewód grzeje się niepotrzebnie, czy instalacja traci energię i dlaczego jedne materiały nadają się do kabli, a inne do grzałek. W tym tekście rozkładam na czynniki pierwsze opór właściwy materiału, pokazuję różnicę między rezystywnością a rezystancją, a także wyjaśniam, jak przełożyć wzory na dobór przewodu w domu i w instalacji fotowoltaicznej. Dorzucam też konkretne wartości dla popularnych materiałów i prosty sposób liczenia strat.
Najważniejsze fakty o rezystywności, które warto zapamiętać
- Rezystywność opisuje materiał, a rezystancja opisuje konkretny element o danej długości i przekroju.
- W przewodach liczy się przede wszystkim wzór R = ρ·L/A: dłuższy przewód ma większy opór, grubszy mniejszy.
- Miedź i aluminium przewodzą bardzo dobrze, dlatego dominują w kablach zasilających.
- W metalach rezystywność zwykle rośnie wraz z temperaturą, więc nagrzany przewód przewodzi gorzej.
- W instalacjach PV i domowych największe straty robią długie trasy kablowe, duży prąd i zbyt mały przekrój.
Czym jest rezystywność i czym różni się od rezystancji
Najprościej rozróżniam to tak: rezystywność jest cechą materiału, a rezystancja cechą konkretnego elementu. Ta sama miedź może dać bardzo małą rezystancję grubego, krótkiego przewodu i znacznie większą rezystancję długiego, cienkiego odcinka, choć materiał pozostaje ten sam.
Wzór, który naprawdę warto zapamiętać, to R = ρ·L/A. Im większa rezystywność ρ i długość L, tym większy opór; im większy przekrój A, tym mniejszy. Jednostką rezystywności jest Ω·m, a jej odwrotnością jest przewodność właściwa, czyli miara tego, jak chętnie materiał przewodzi prąd.
Ja lubię patrzeć na ten parametr jak na skrótowy opis „charakteru” materiału. Jeśli znam rezystywność, od razu wiem, czy mam do czynienia z dobrym przewodnikiem, materiałem oporowym czy z czymś pośrodku. To prowadzi do pytania, od czego ta wartość zmienia się w praktyce.
Od czego zależy rezystywność w praktyce
W realnym materiale nie liczy się tylko nazwa metalu z tabeli. Najmocniej wpływają na nią skład, temperatura i wewnętrzna struktura materiału, a w instalacjach dochodzą jeszcze styki, utlenienie i jakość wykonania połączeń.
- Czystość materiału - domieszki i zanieczyszczenia zwykle zwiększają rozpraszanie elektronów, więc podnoszą rezystywność.
- Temperatura - w większości metali rośnie wraz z temperaturą, bo drgające atomy utrudniają ruch elektronów.
- Struktura krystaliczna - defekty, naprężenia i granice ziaren potrafią pogorszyć przewodzenie bardziej, niż wielu początkujących zakłada.
- Rodzaj materiału - w półprzewodnikach zależność od temperatury może być odwrotna niż w metalach, więc nie wolno mechanicznie przenosić jednego schematu na wszystko.
W praktyce oznacza to, że wartości katalogowe są dobrym punktem wyjścia, ale nie zawsze opisują sytuację jeden do jednego. Jeśli przewód pracuje w wyższej temperaturze albo w środowisku o słabej jakości połączeń, jego zachowanie może być wyraźnie gorsze niż w teorii. Właśnie dlatego warto porównać konkretne materiały, a nie tylko trzymać się samego wzoru.

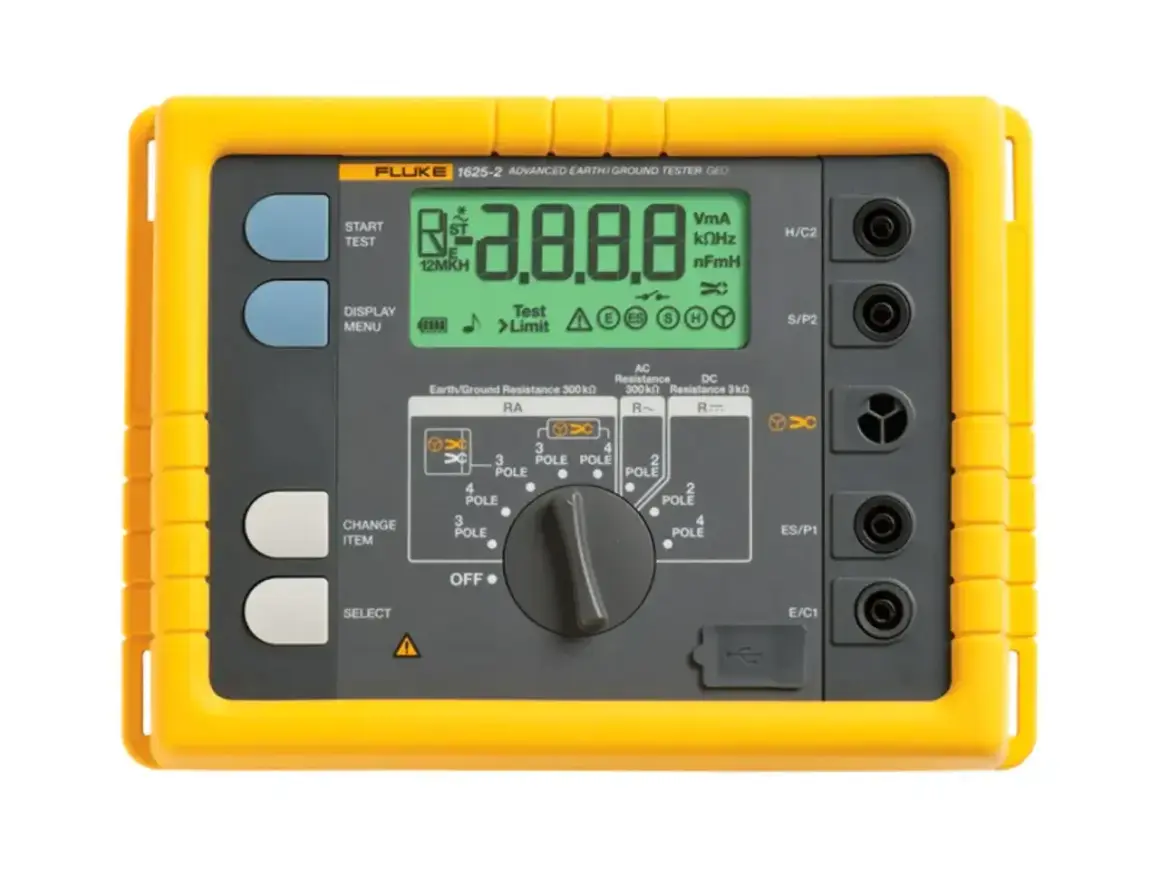

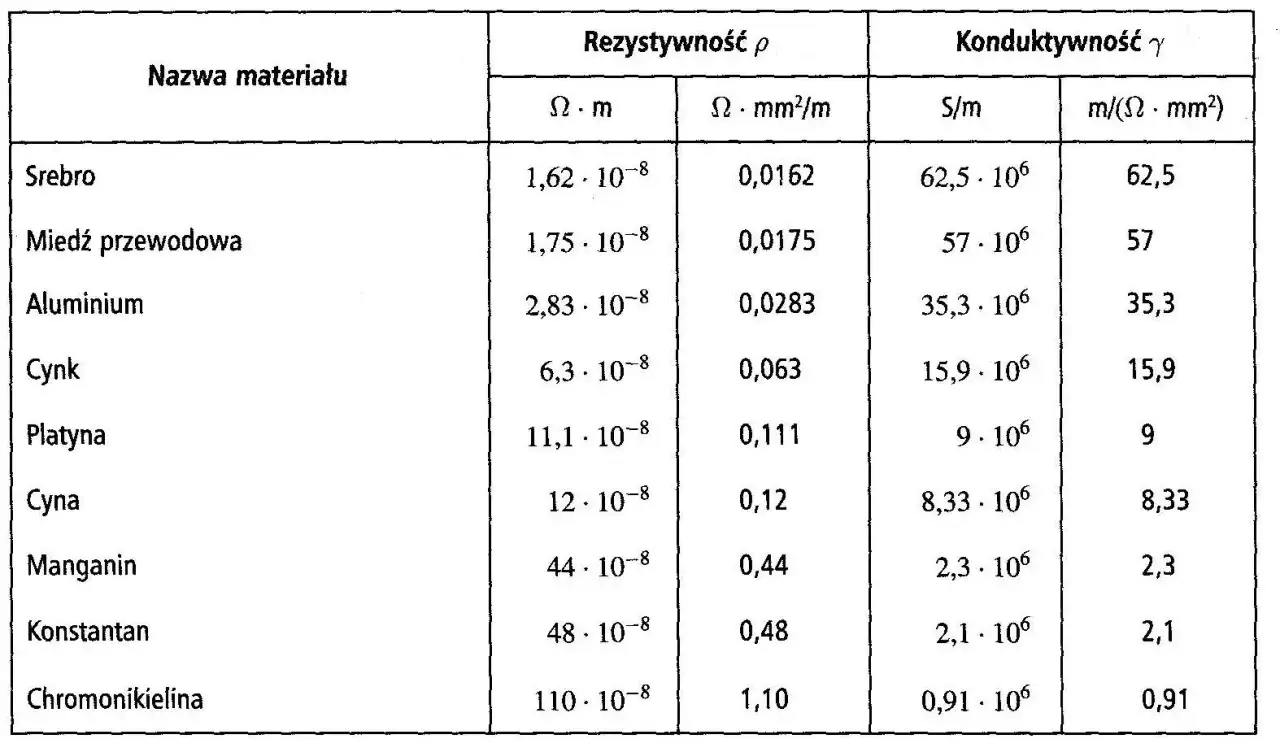

Jakie materiały przewodzą prąd najlepiej
Jeśli chcesz intuicyjnie ocenić materiał, patrz na rząd wielkości, a nie na jedną cyfrę po przecinku. Miedź i aluminium są w grupie dobrych przewodników, podczas gdy stale nierdzewne i stopy oporowe mają już dużo większą rezystywność, właśnie po to, by ograniczać przepływ prądu albo zamieniać energię w ciepło.
| Materiał | Przybliżona rezystywność w 20°C | Co z tego wynika |
|---|---|---|
| Miedź | 1,68 × 10-8 Ω·m | Bardzo małe straty, standard w większości przewodów |
| Aluminium | 2,82 × 10-8 Ω·m | Gorsze przewodzenie niż miedź, ale niższa masa i często niższy koszt |
| Stal nierdzewna | rzędu 10-6 Ω·m | Nie nadaje się na typowy przewód zasilający, ale bywa użyteczna mechanicznie |
| Nichrom | 1,1-1,5 × 10-6 Ω·m | Dobry tam, gdzie opór ma zamieniać energię w ciepło, np. w grzałkach |
Najważniejszy wniosek jest prosty: przy tym samym przekroju i długości aluminium ma wyraźnie większą rezystancję niż miedź, więc potrzebuje większego przekroju, jeśli ma przenosić podobny prąd bez dużych strat. To właśnie dlatego w kablach i przewodach niskie straty zwykle idą w parze z miedzią, a nie z materiałami oporowymi.
Gdy już widać różnice między materiałami, naturalnie pojawia się pytanie, jak policzyć opór konkretnego przewodu bez zgadywania.
Jak policzyć opór przewodu bez pomyłek
Ja liczę to zawsze w trzech krokach: biorę rezystywność materiału, mnożę ją przez długość toru prądowego i dzielę przez pole przekroju. W przewodach zasilających trzeba pamiętać o całym obwodzie, czyli o drodze „tam i z powrotem”, a nie tylko o jednym odcinku.
- Ustal materiał i jego rezystywność w temperaturze, która ma znaczenie dla pracy.
- Przelicz długość na cały tor przepływu prądu.
- Podstaw przekrój w metrach kwadratowych, nie w milimetrach kwadratowych.
Poniżej prosty przykład dla miedzianego przewodu o łącznej długości 20 m pętli, przy prądzie 16 A. To bardzo dobrze pokazuje, jak sama geometria wpływa na straty.
| Przekrój przewodu | Rezystancja | Spadek napięcia przy 16 A | Strata mocy |
|---|---|---|---|
| 2,5 mm² | 0,134 Ω | 2,15 V | 34,4 W |
| 4 mm² | 0,084 Ω | 1,34 V | 21,5 W |
| 6 mm² | 0,056 Ω | 0,90 V | 14,3 W |
To nie są symboliczne różnice. Przy tym samym prądzie straty rosną z kwadratem natężenia, więc każdy wzrost obciążenia bardzo szybko podbija nagrzewanie przewodu. Właśnie dlatego grubość żyły nie jest detalem estetycznym, tylko parametrem, który realnie wpływa na sprawność instalacji.
Ta sama zasada wraca z jeszcze większą siłą w instalacjach domowych i fotowoltaice, gdzie liczy się każdy dodatkowy wat utracony po drodze.
Dlaczego ten parametr ma znaczenie w instalacjach domowych i fotowoltaice
W instalacjach fotowoltaicznych i domowych nie przegrywa zwykle sam materiał, tylko suma drobiazgów: długości trasy, liczby połączeń, temperatury pracy i płynącego prądu. Przy długich odcinkach nawet dobrze wykonany kabel zaczyna „zjadać” część energii w postaci ciepła.
- W fotowoltaice prądy po stronie DC potrafią być wysokie, więc każdy dodatkowy metr przewodu zwiększa straty i obniża efektywność całego układu.
- W domu długie obwody do garażu, ogrodu, warsztatu czy pompy ciepła wymagają większego przekroju, bo zbyt duży spadek napięcia może pogorszyć pracę urządzeń.
- W punktach połączeń nawet mały dodatkowy opór na zacisku, złączu albo słabym styku potrafi wygenerować więcej problemów niż sam odcinek przewodu.
Ja zawsze sprawdzam nie tylko moc odbiornika, ale też prąd i długość trasy. To właśnie te trzy liczby mówią najwięcej o tym, czy przewód będzie pracował chłodno i ekonomicznie, czy zacznie niepotrzebnie tracić energię. A skoro tak łatwo o pomyłkę, warto od razu zobaczyć najczęstsze błędy, które psują wynik.
Najczęstsze błędy przy ocenie przewodów
W praktyce te same pomyłki powtarzają się wyjątkowo często. Z doświadczenia widzę, że najwięcej problemów bierze się nie z samego wzoru, tylko z tego, że ktoś źle podstawia dane albo porównuje nie te rzeczy, które trzeba.
- Mylenie rezystywności z rezystancją - materiał i gotowy przewód to nie to samo.
- Liczenie tylko jednego odcinka - w obwodzie trzeba uwzględnić pełną drogę prądu.
- Ignorowanie temperatury - nagrzany przewód ma zwykle gorsze parametry niż „na zimno”.
- Porównywanie materiałów bez przekroju - sama nazwa metalu niczego jeszcze nie rozstrzyga.
- Pomijanie jakości połączeń - zły styk potrafi podnieść opór całego toru bardziej, niż ktoś zakłada na starcie.
Do tego dochodzi jeszcze jeden błąd, szczególnie w amatorskich projektach: zbyt duża wiara w „wystarczy, że kabel jest gruby”. Grubość pomaga, ale tylko wtedy, gdy jest dobrana do prądu, długości i warunków pracy. Bez tego nawet dobry materiał nie uratuje projektu przed stratami.
Jak zamienić tę wiedzę na mniej strat i lepszy dobór przewodu
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: najpierw wybieraj materiał, potem długość trasy, a dopiero na końcu dopasuj przekrój. W większości instalacji opłaca się myśleć o przewodzie jak o części układu energetycznego, a nie jak o dodatku „po drodze”.
Najczęściej najlepiej sprawdza się miedź tam, gdzie liczy się kompaktowość, niezawodność i małe straty, a aluminium tam, gdzie ważniejsza jest masa i koszt przy odpowiednio większym przekroju. Reszta to już dobór pod konkretne warunki: temperatura, prąd, długość i jakość połączeń.
Jeśli chcesz szybko ocenić sens rozwiązania, patrz nie tylko na tabelę materiałów, ale też na spadek napięcia i ciepło wydzielane w przewodzie. To właśnie te trzy liczby mówią najwięcej o tym, czy instalacja będzie pracowała ekonomicznie i bez zbędnych strat.
