Histereza to zjawisko, w którym układ nie reaguje identycznie na wzrost i spadek sygnału, więc jego odpowiedź zależy także od wcześniejszego stanu. W elektryce ma to bardzo praktyczny wymiar: wpływa na straty w rdzeniach, stabilność przełączania i zachowanie czujników oraz regulatorów. Poniżej wyjaśniam to prostym językiem, ale bez spłycania tematu, tak żebyś od razu widział, co z tego wynika w urządzeniach i instalacjach energetycznych.
Najkrótsza odpowiedź o histerezie
- Histereza oznacza, że układ „pamięta” swój poprzedni stan i nie wraca tą samą drogą.
- W magnetyce objawia się jako pętla histerezy, a jej pole odpowiada za straty energii zamieniane w ciepło.
- Miękkie materiały magnetyczne mają wąską pętlę i są lepsze do transformatorów oraz dławików.
- Twarde materiały magnetyczne zachowują namagnesowanie, więc sprawdzają się w magnesach trwałych.
- W elektronice histereza pomaga uniknąć „klikania” przekaźników, oscylacji czujników i niepewnego przełączania.
- W systemach OZE ma znaczenie w przetwornicach, falownikach, sterowaniu i elementach magnetycznych.
Czym jest histereza w elektryce i fizyce
Najprościej ujmuję to tak: histereza to opóźniona odpowiedź układu względem bodźca. Kiedy wartość wejściowa rośnie, wyjście zmienia się jednym torem, a gdy wartość spada, układ zachowuje się już trochę inaczej. To nie jest błąd pomiaru ani przypadkowa wada. To cecha materiału, elementu albo całego układu sterowania.
W elektryce najczęściej mówi się o histerezie magnetycznej, bo dotyczy ona ferromagnetyków, takich jak stal czy żelazo. Gdy takie tworzywo znajduje się w polu magnetycznym, jego namagnesowanie nie nadąża idealnie za zmianami pola. W praktyce oznacza to, że po wyłączeniu bodźca część namagnesowania zostaje jeszcze przez chwilę, a czasem nawet dłużej. To właśnie dlatego część elementów „pamięta” poprzedni stan.
W układach elektronicznych pojęcie jest szersze. Histerezę wprowadza się też świadomie, żeby urządzenie nie przełączało się zbyt łatwo na granicy zakłóceń. Jeśli sygnał faluje wokół progu, dwie różne granice przełączania dają układowi stabilność. Na tym polega praktyczna wartość tego zjawiska. Żeby dobrze je wykorzystać, trzeba jednak zobaczyć, jak wygląda na wykresie.
Jak wygląda pętla histerezy i co z niej odczytasz

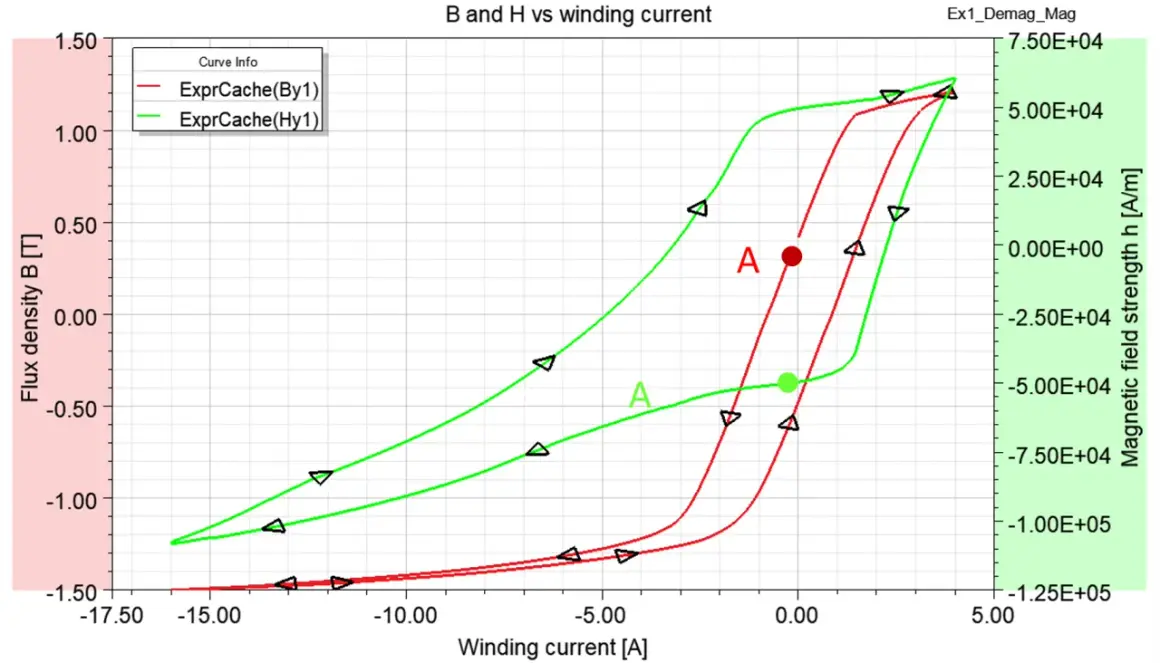

W magnetyce pętla histerezy pokazuje zależność między natężeniem pola magnetycznego H a indukcją magnetyczną B. Na osi poziomej zwykle odkłada się H, a na pionowej B. Gdy pole rośnie, materiał namagnesowuje się po jednej ścieżce. Gdy zaczynasz pole zmniejszać, punkt pracy nie wraca dokładnie po tej samej linii, tylko tworzy zamkniętą pętlę.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Remanencja | Namagnesowanie, które zostaje po zniknięciu pola | Pokazuje, jak dobrze materiał „trzyma” stan magnetyczny |
| Koercja | Pole potrzebne do wyzerowania namagnesowania | Im większa, tym trudniej rozmagnesować materiał |
| Nasycenie | Stan, w którym dalsze zwiększanie pola niewiele już zmienia B | Po jego przekroczeniu rosną straty i spada skuteczność pracy rdzenia |
| Pole pętli | Obszar zamknięty przez wykres | Im większe pole, tym większa energia tracona w jednym cyklu |
W praktyce najważniejszy wniosek jest bardzo prosty: energia „wchłonięta” przy magnesowaniu nie wraca w całości, tylko częściowo zamienia się w ciepło. Dlatego rdzeń transformatora czy dławika nie jest tylko biernym kawałkiem materiału. To element, który wpływa na sprawność całego układu. Ten sam mechanizm pozwala też odróżnić materiały dobre do przewodzenia zmian magnetycznych od tych, które lepiej nadają się do trwałego utrzymywania pola.
Miękkie i twarde materiały magnetyczne nie służą do tego samego
W projektowaniu elektrycznym bardzo szybko pojawia się podział na materiały magnetyczne miękkie i twarde. To nie jest opis ich fizycznej twardości, tylko zachowania wobec pola magnetycznego. Jeden typ ma działać szybko, lekko i z małymi stratami. Drugi ma zachowywać stan magnetyczny jak najdłużej.
| Cecha | Materiały miękkie | Materiały twarde |
|---|---|---|
| Pętla histerezy | Wąska | Szeroka |
| Koercja | Niska | Wysoka |
| Remanencja | Niewielka lub umiarkowana | Duża |
| Najlepsze zastosowanie | Transformatory, dławiki, cewki, rdzenie maszyn | Magnesy trwałe, pamięć magnetyczna, elementy zatrzaskowe |
| Główna wada | Nie służą do trwałego utrzymywania namagnesowania | Przy częstym przełączaniu generują większe straty |
W energetyce i elektronice mocy ten podział ma bardzo konkretne skutki. Jeśli projektujesz transformator, chcesz materiału, który możliwie łatwo zmienia stan magnetyczny i nie zamienia nadmiaru energii w ciepło. Jeśli zaś tworzysz magnes trwały, ważniejsze stają się remanencja i odporność na rozmagnesowanie. To właśnie dlatego ten sam termin, histereza, prowadzi do dwóch bardzo różnych decyzji projektowych. A skoro materiał ma znaczenie, trzeba jeszcze zobaczyć, gdzie dokładnie spotykasz to zjawisko w codziennej elektronice.
Gdzie spotkasz histerezę w urządzeniach domowych i energetycznych
W praktyce histereza pojawia się wszędzie tam, gdzie pracują pola magnetyczne albo progi przełączania. Najbardziej widać ją w elementach, które muszą działać stabilnie mimo wahań sygnału, obciążenia lub temperatury. Poniżej masz przykłady, które łączą teorię z realnym sprzętem.
- Transformator - w rdzeniu zachodzą straty histerezy, które zamieniają część energii w ciepło. To jeden z powodów, dla których materiał rdzenia i jego geometria mają takie znaczenie dla sprawności.
- Dławik i cewka - w przetwornicach, falownikach i układach ładowania pomagają wygładzać prąd, ale sam rdzeń nadal podlega histerezie. Przy złym doborze rosną straty i temperatura.
- Silnik i generator - cykliczne namagnesowanie i rozmagnesowanie części magnetycznych wpływa na sprawność. Przy dłuższej pracy różnica w stratach naprawdę się kumuluje.
- Komparator z histerezą - dwa progi przełączania zapobiegają oscylacjom, kiedy sygnał wejściowy jest blisko granicy. To klasyczne rozwiązanie w elektronice sterującej.
- Termostat, presostat, czujnik poziomu - niewielka strefa martwa sprawia, że urządzenie nie przełącza się co chwilę przy minimalnych wahaniach.
- Instalacja fotowoltaiczna i magazyn energii - histereza dotyczy przede wszystkim układów przetwarzania energii, sterowania i zabezpieczeń, a nie samych paneli. W praktyce liczy się w falownikach, przetwornicach i układach pomiarowych.
Jeśli spojrzysz na te przykłady razem, zobaczysz wspólny wzór: histereza nie jest czymś przypadkowym, tylko sposobem działania materiału albo świadomie ustawionym mechanizmem sterowania. To prowadzi do ważniejszego pytania: kiedy pomaga, a kiedy zaczyna przeszkadzać?
Kiedy histereza pomaga, a kiedy szkodzi
W projektowaniu układów elektrycznych najbardziej cenię w histerezie to, że potrafi uspokoić zachowanie systemu. Gdy sygnał wejściowy drży wokół progu, dwa różne poziomy przełączania chronią przed niepotrzebnym klapaniem przekaźników, przypadkowym migotaniem wyjść czy nerwowym reagowaniem sterownika. W takim zastosowaniu histereza jest sprzymierzeńcem.
To samo zjawisko może jednak kosztować sprawność. W elementach magnetycznych szeroka pętla oznacza większe straty energii w każdym cyklu magnesowania. Ta energia nie znika, tylko zamienia się w ciepło. W efekcie rośnie temperatura rdzenia, spada sprawność, a czasem trzeba przewymiarować element albo pogodzić się z gorszymi parametrami pracy.
W praktyce najczęstszy błąd polega na myleniu histerezy z opóźnieniem czasowym. To podobne objawy z punktu widzenia użytkownika, ale inny mechanizm. Histereza nie musi oznaczać zwłoki w czasie, tylko różne progi dla dwóch kierunków zmian. Jeśli ustawisz ją zbyt wąsko, układ zacznie nerwowo reagować. Jeśli zbyt szeroko, dostaniesz duże wahania temperatury, napięcia albo stanu sterowania. Dlatego nie chodzi o to, by histerezę wyeliminować, tylko by ustawić ją rozsądnie.
Jak ogranicza się straty i wykorzystuje efekt w praktyce
W rozwiązaniach technicznych najbardziej liczy się świadomy dobór materiału i sposobu sterowania. Przy projektowaniu układów mocy zwracam uwagę przede wszystkim na cztery rzeczy: rodzaj rdzenia, częstotliwość pracy, poziom indukcji oraz sposób przełączania. To właśnie te parametry decydują, czy histereza będzie tylko kontrolowanym kompromisem, czy źródłem niepotrzebnych strat.
- Dobierz materiał do częstotliwości pracy. Rdzeń, który dobrze działa przy niskiej częstotliwości, nie musi być dobry w przetwornicy impulsowej. Wysoka częstotliwość wymaga materiału o innych właściwościach magnetycznych.
- Nie dopuszczaj do nasycenia rdzenia. Gdy materiał wchodzi w nasycenie, dalsze zwiększanie pola nie poprawia działania, a straty i nagrzewanie rosną szybciej, niż wielu początkujących zakłada.
- Ogranicz prądy wirowe. To niepożądane prądy indukowane w materiale przewodzącym, które również zamieniają energię w ciepło. Dlatego stosuje się blachowanie rdzeni albo ferryt tam, gdzie to ma sens.
- W sterowaniu wprowadzaj histerezę świadomie. W komparatorach, termostatach i układach alarmowych niewielka strefa martwa zwiększa odporność na szum i zakłócenia.
- Testuj układ w warunkach granicznych. Wahania temperatury, napięcia i obciążenia potrafią ujawnić problemy, których nie widać przy pracy „na biurku”.
W praktyce właśnie tutaj wychodzi różnica między teorią a dobrym projektem. Dobrze dobrana histereza stabilizuje układ, a dobrze dobrany rdzeń ogranicza straty. Jeśli którykolwiek z tych elementów zostanie potraktowany zbyt lekko, sprawność spada szybciej, niż sugeruje sama karta katalogowa. To szczególnie ważne w systemach, które przez wiele godzin dziennie pracują pod obciążeniem.
Co sprawdzić przed wyborem rdzenia, czujnika lub regulatora
Jeśli dobierasz element do instalacji fotowoltaicznej, magazynu energii albo automatyki domowej, zacząłbym od prostego pytania: czy zależy Ci bardziej na precyzji, czy na stabilności? Odpowiedź zwykle prowadzi do właściwego ustawienia histerezy, rodzaju materiału i sposobu przełączania. W układach mocy liczy się też temperatura pracy, bo to ona często obnaża nadmiarowe straty szybciej niż sam pomiar sprawności.
Właśnie dlatego przy doborze komponentów patrzę nie tylko na moc czy napięcie znamionowe, ale też na zachowanie układu przy zmianach obciążenia. W falowniku, przetwornicy albo regulatorze ładowania histereza może być cicha i niewidoczna, a mimo to decydować o komforcie pracy, nagrzewaniu i żywotności podzespołów. To nie jest detal teoretyczny, tylko jeden z tych parametrów, które realnie wpływają na rachunek za energię i trwałość instalacji.
Jeśli zapamiętasz jedną rzecz, niech będzie taka: histereza nie zawsze jest problemem, ale zawsze jest informacją o tym, jak układ pamięta poprzedni stan. Gdy rozumiesz tę zależność, łatwiej dobrać materiał, ustawić progi i uniknąć strat tam, gdzie wcale nie są potrzebne.
