Kondensator potrafi wyglądać niepozornie, ale w praktyce to od jego typu zależy, czy układ będzie stabilny, odporny na zakłócenia i sensownie zniesie temperaturę oraz obciążenie. Poniżej porządkuję najważniejsze typy, pokazuję ich mocne i słabe strony oraz wyjaśniam, kiedy sprawdzają się w zasilaniu, elektronice sterującej i układach mocy, także tych związanych z fotowoltaiką.

Rodzaje kondensatorów i jak je porządkuję

Ja patrzę na kondensator nie przez samą pojemność, ale przez to, w jakim paśmie ma pracować i co ma zrobić w układzie. Dlatego w praktyce dzielę go najpierw według dielektryka, potem według polaryzacji, a dopiero na końcu według zastosowania. Taka kolejność zwykle szybciej prowadzi do dobrego wyboru niż ślepe porównywanie samych wartości w mikrofaradach.

Jeżeli miałbym wskazać jedną rodzinę, od której najczęściej zaczyna się praktyczny dobór, byłby to właśnie MLCC, czyli kondensator ceramiczny wielowarstwowy. To on najczęściej siedzi najbliżej scalaka i „gasi” to, czego zasilanie nie powinno już widzieć. Z tego punktu najlepiej przejść do konkretów, bo ceramika ma kilka bardzo różnych odmian i nie każda nadaje się do tego samego zadania.

Kondensatory ceramiczne tam, gdzie liczy się szybkość i mały rozmiar

W ceramice najważniejszy podział przebiega między klasą 1 i klasą 2. Klasa 1, czyli na przykład C0G, jest bardzo stabilna temperaturowo i świetnie nadaje się do obwodów, w których pojemność ma się nie zmieniać. Klasa 2, na przykład X5R czy X7R, pozwala upchnąć dużo większą pojemność w małej obudowie, ale płaci za to mniejszą przewidywalnością pod obciążeniem.

TDK pokazuje, że wysokonapięciowe MLCC z charakterystyką C0G potrafią osiągać 1000 V przy zakresie od 1 nF do 33 nF. To dobry przykład, bo wiele osób wciąż zakłada, że ceramika jest tylko do małych pojemności. W praktyce to już nieprawda, zwłaszcza w rezonansie, filtrach i układach, gdzie liczy się bardzo dobra stabilność częstotliwościowa.

• C0G / NP0 wybieram do rezonansu, filtrów, sprzęgania i dopasowania, bo pojemność zmienia się minimalnie wraz z temperaturą.
• X5R / X7R stosuję do odsprzęgania i lokalnego wygładzania zasilania, gdy ważniejsza jest duża pojemność niż idealna stabilność.
• DC bias to zjawisko spadku efektywnej pojemności pod wpływem napięcia stałego, które szczególnie dotyka klasy 2.
• ESR, czyli równoważna rezystancja szeregowa, wpływa na straty i nagrzewanie, a w ceramice zwykle jest bardzo niska.

W układach sterujących, przetwornicach i małych płytkach cyfrowych ceramika robi największą robotę tam, gdzie trzeba szybko zdjąć szpilki prądowe i zakłócenia. Jeśli jednak energia ma być magazynowana dłużej, a nie tylko „przytrzymana” lokalnie, lepiej spojrzeć na elektrolity i ich odmiany, bo to już inna klasa zadań.

Elektrolityczne i polimerowe w zasilaniu oraz elektronice mocy

Elektrolityczne kondensatory aluminiowe są mocne tam, gdzie potrzebna jest duża pojemność i sensowna cena. Mają jednak swoje ograniczenia: są spolaryzowane, ich parametry z czasem się zmieniają, a wysoka temperatura przyspiesza starzenie. W praktyce patrzę na nie nie tylko przez pojemność, ale także przez dopuszczalny prąd tętnień, ESR i warunki cieplne.

W poradniku Panasonic pojawia się ważna rzecz, którą sam uważam za kluczową przy projektowaniu zasilania: wraz ze wzrostem temperatury przyspiesza degradacja elektrolitu, a zasada 10 stopni nadal jest bardzo użyteczna jako szybki punkt odniesienia. Innymi słowy, lepiej pracować chłodniej niż „na granicy”, bo to zwykle realnie wydłuża życie układu.

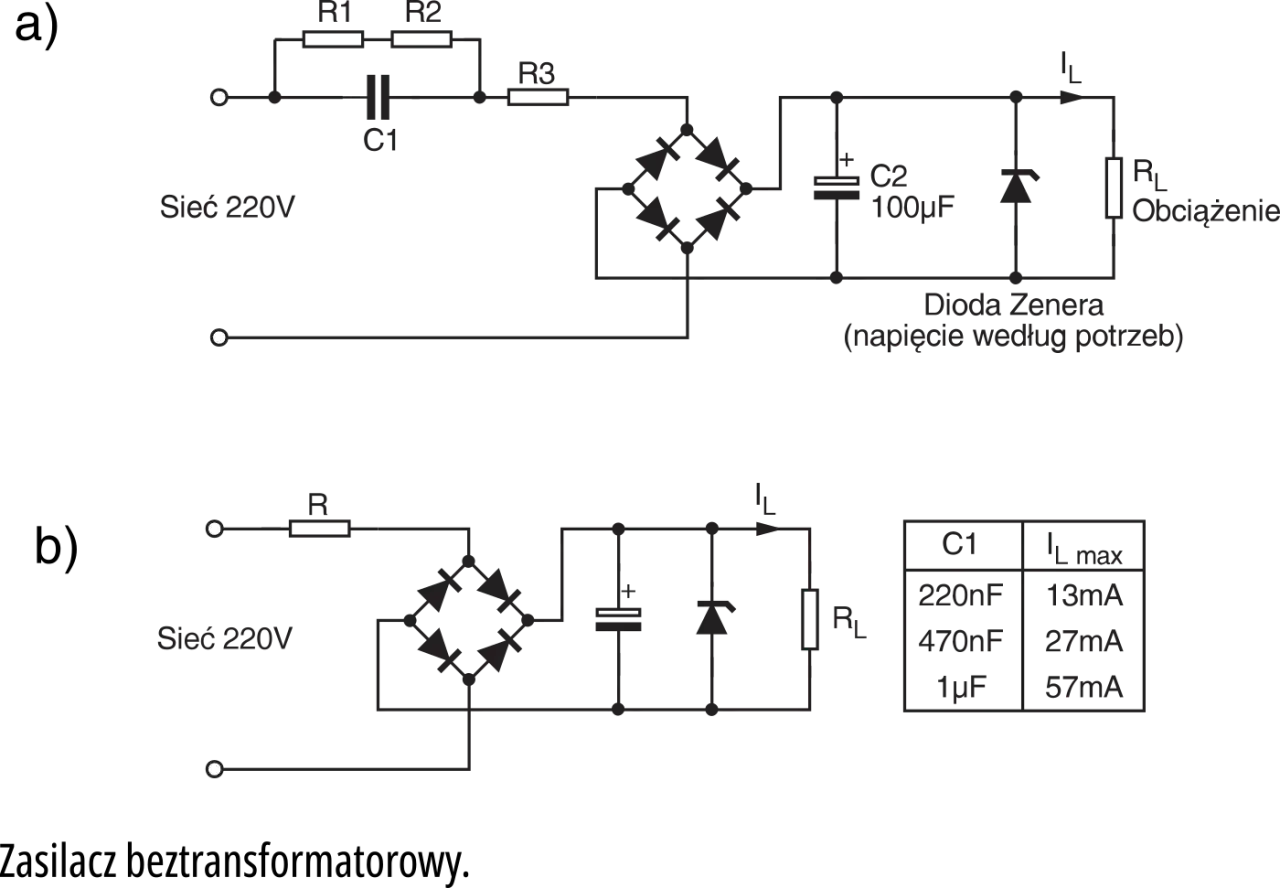

• Aluminiowe elektrolityczne wybieram do wygładzania prostowanego napięcia, buforowania i krótkoterminowego magazynowania energii.
• Polimerowe dają niższe ESR, lepszą stabilność temperaturową i lepszą odpowiedź na nagłe skoki obciążenia.
• Tantalowe dobrze sprawdzają się tam, gdzie liczy się mały rozmiar i stabilność pojemności, ale dobór warunków pracy musi być ostrożny.
• Ripple current, czyli prąd tętnień, to parametr, który potrafi zadecydować o tym, czy kondensator przeżyje w zasilaczu impulsowym.

W elektronice PV, przetwornicach i falownikach najczęściej nie używa się jednego „najlepszego” kondensatora, tylko mieszanki kilku rodzin. Elektrolit lub polimer bierze na siebie energię wolniejszą, a ceramika domyka szybkie zakłócenia. Gdy dochodzi wysoka moc, duże napięcia i trudniejsze impulsy, do gry wchodzą kondensatory filmowe.

Kondensatory filmowe w układach mocy i tam, gdzie ważna jest stabilność

Kondensator filmowy wykorzystuje folię polimerową jako dielektryk, a jego parametry zależą od materiału, z którego ta folia jest zrobiona. Najczęściej spotkasz PP, PET, PEN i PPS, ale szczególnie polipropylen, czyli PP, wyróżnia się bardzo dobrą niezawodnością i samoregeneracją. To właśnie dlatego filmówki tak często trafiają do elektroniki mocy.

Ich przewaga jest wyraźna, kiedy napięcie, temperatura i impulsy nie są już „miłym dodatkiem”, tylko codziennym środowiskiem pracy. Sprawdzają się w falownikach, automatyce przemysłowej, urządzeniach związanych z wytwarzaniem energii, napędach i w bardziej wymagających torach audio. W praktyce dobrze znoszą układy, w których od kondensatora oczekuje się stabilności, a nie maksymalnej miniaturyzacji.

• Stabilność temperaturowa jest tu zwykle lepsza niż w klasie 2 ceramiki.
• Samoregeneracja oznacza, że film potrafi częściowo poradzić sobie z lokalnym uszkodzeniem dielektryka.
• Wysokie napięcia i praca impulsowa są dla tej rodziny bardziej naturalne niż dla małych kondensatorów ogólnego przeznaczenia.
• Gabaryt bywa ceną za niezawodność i mocniejsze parametry elektryczne.

W instalacjach i urządzeniach energetycznych, także w sektorze fotowoltaiki, to zwykle jeden z ważniejszych wyborów po stronie mocy. Kiedy jednak klasyczne rodziny zaczynają się rozjeżdżać z wymaganiami, zostają jeszcze rozwiązania bardziej specjalistyczne, które warto znać, nawet jeśli nie trafiają do każdej płytki.

Rzadziej spotykane odmiany, które rozwiązują konkretny problem

Nie każdy kondensator ma służyć do tego samego. Są też odmiany, które kupuje się po to, żeby rozwiązać bardzo konkretny problem konstrukcyjny, a nie po to, by zastąpić nimi wszystko inne. W tej grupie najczęściej widzę elementy zmienne, silikonowe oraz EDLC, czyli superkondensatory.

• Kondensatory zmienne służą do strojenia częstotliwości. Ich pojemność da się regulować napięciem, a zakres zmiany bywa rzędu 50 procent. To typowe rozwiązanie dla RF, NFC i układów regulacyjnych.
• Kondensatory silikonowe są bardzo małe, mają bardzo niskie straty przy wysokich częstotliwościach i niską indukcyjność pasożytniczą, dlatego trafiają do RF, LiDAR i szybkiej komunikacji.
• EDLC, czyli superkondensatory, nie są zamiennikiem zwykłego kondensatora filtrującego. Panasonic podaje, że ich gęstość pojemności jest ponad 1000 razy większa niż w aluminiowych elektrolitach, a jednocześnie wynosi około 1/10 pojemności baterii, więc najlepiej nadają się do krótkiego podtrzymania i magazynowania energii, nie do klasycznego strojenia obwodów.

W praktyce takie elementy pojawiają się wtedy, gdy trzeba coś dostroić, ustabilizować w bardzo wysokiej częstotliwości albo podtrzymać pracę systemu przez chwilę po zaniku zasilania. To już nie jest wybór „jaki kondensator do czego”, tylko bardziej „jak złożyć cały układ z kilku rodzin, żeby każda robiła swoją część roboty”.

Jak dobieram kondensator do konkretnego układu, a nie tylko do pojemności

Najbardziej praktyczna zasada jest prosta: najpierw aplikacja, potem parametry, dopiero na końcu sama pojemność. W elektronice mocy i w układach PV zbyt często widzę myślenie odwrotne, czyli wybór elementu tylko dlatego, że „ma 100 µF”. To za mało, bo ten sam 100 µF może zachowywać się zupełnie inaczej zależnie od dielektryka, ESR, temperatury i napięcia pracy.

1. Do odsprzęgania przy układach cyfrowych wybieram zwykle ceramiczne MLCC, bo są szybkie, małe i mają niski ESR.
2. Do wygładzania zasilania biorę elektrolityczne lub polimerowe, bo lepiej radzą sobie z większą energią i tętnieniami.
3. Do obwodów mocy w falownikach i przetwornicach stawiam na filmowe albo mieszankę filmowych, elektrolitycznych i ceramicznych.
4. Do układów strojenia potrzebujesz typu zmiennego albo bardzo stabilnej ceramiki klasy 1.
5. Do krótkiego podtrzymania rozważasz EDLC, ale tylko wtedy, gdy taki sposób magazynowania energii ma sens dla całego projektu.

W instalacjach energetycznych, także fotowoltaicznych, ta logika działa wyjątkowo dobrze. W sterowaniu przyda się ceramika, w mocy film lub polimer, a w podtrzymaniu pracy systemu czasem superkondensator. Nie ma jednego zwycięzcy, jest tylko właściwe dopasowanie do zadania, i to właśnie ono najczęściej decyduje o trwałości całego układu.

Co sprawdzam przed montażem, żeby kondensator naprawdę pasował do układu

Zanim wlutuję element, zawsze sprawdzam kilka rzeczy, bo to one najczęściej odróżniają dobry wybór od pozornie dobrego. W katalogu nie szukam tylko pojemności, ale też marginesu napięcia, zachowania przy temperaturze, strat i ograniczeń mechanicznych. To jest szczególnie ważne w układach pracujących w podwyższonej temperaturze, przy dużym prądzie tętnień albo na płytkach narażonych na drgania.

• Napięcie pracy i zapas bezpieczeństwa, zwłaszcza w przetwornicach i falownikach.
• ESR i ESL, czyli straty oraz pasożytnicza indukcyjność, bo one decydują o zachowaniu przy wysokiej częstotliwości.
• Pojemność pod DC bias, szczególnie w klasie 2 ceramiki, gdzie realna pojemność może spaść bardziej, niż sugeruje nadruk.
• Prąd tętnień i temperatura, bo to od nich zależy nagrzewanie i żywotność elektrolitów oraz polimerów.
• Polaryzacja, bo element spolaryzowany źle wlutowany po prostu nie zadziała poprawnie, a czasem ulegnie uszkodzeniu.
• Warunki mechaniczne, zwłaszcza przy ceramicznych SMD, które nie lubią naprężeń od ugięcia PCB.

Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby taka: nie szukaj kondensatora „najlepszego”, tylko najlepszego dla konkretnego pasma, napięcia, temperatury i miejsca na płytce. W elektronice, a szczególnie w układach mocy i fotowoltaice, najczęściej wygrywa dobrze dobrany zestaw kilku typów, nie jeden uniwersalny element.
