W elektronice i w instalacjach energetycznych najprostsze elementy często robią najcięższą pracę. Dioda prostownicza działa jak jednokierunkowy zawór: przepuszcza prąd w jednym kierunku, blokuje go w drugim i dzięki temu pozwala zamieniać napięcie przemienne na stałe, chronić układy przed odwrotną polaryzacją oraz ograniczać straty w zasilaczach i systemach PV. Poniżej wyjaśniam, jak to działa w praktyce, jak dobrać właściwy typ i na co uważać, żeby układ nie grzał się bez sensu.
Najważniejsze rzeczy, które porządkują temat od razu
- Prąd płynie swobodnie tylko w kierunku przewodzenia, a wstecznie element blokuje przepływ aż do momentu przebicia.
- W prostownikach sieciowych liczą się przede wszystkim zapas napięcia i odporność na prąd udarowy przy starcie.
- W przetwornicach impulsowych ważniejszy od ceny staje się czas odzyskiwania i temperatura pracy.
- W instalacjach PV i układach bateryjnych kluczowy bywa niski spadek napięcia, bo każda strata zamienia się w ciepło.
- Schottky jest szybki i energooszczędny, ale nie zawsze najlepszy na wysokie napięcia i wysoką temperaturę.
- Błędy w doborze najczęściej kończą się grzaniem, spadkiem sprawności albo uszkodzeniem przy pierwszym rozruchu.
Jak działa prostowanie i dlaczego prąd płynie tylko w jedną stronę
Sednem jest złącze p-n. W kierunku przewodzenia bariera potencjału maleje, nośniki ładunku przechodzą przez złącze i prąd płynie względnie łatwo. W kierunku zaporowym bariera rośnie, więc przepływ jest minimalny, dopóki nie pojawi się zbyt duże napięcie wsteczne.
W praktyce oznacza to, że ten element nie jest idealnym „zaworem” bez strat. Każde przewodzenie ma swój koszt w postaci spadku napięcia VF, a ten spadek zamienia energię w ciepło. Przy prostych układach to drobiazg, ale przy większym prądzie robi się z tego realna moc strat. Przykład jest prosty: 1 A przy spadku 1,1 V to już 1,1 W ciepła.
| Stan pracy | Co dzieje się w złączu | Efekt dla układu |
|---|---|---|
| Przewodzenie w kierunku dodatnim | Bariera maleje, nośniki przechodzą przez złącze | Prąd płynie i obciążenie dostaje energię |
| Polaryzacja zaporowa | Bariera rośnie, a prąd upływu jest bardzo mały | Układ jest odcięty od przepływu wstecznego |
| Zbyt duże napięcie wsteczne | Pojawia się przebicie złącza | Prąd gwałtownie rośnie i rośnie ryzyko uszkodzenia |
To wyjaśnia fizykę, ale w praktyce i tak decyduje zastosowanie, więc przechodzę do miejsc, w których prostowanie naprawdę robi różnicę.
Gdzie ten element pracuje najczęściej

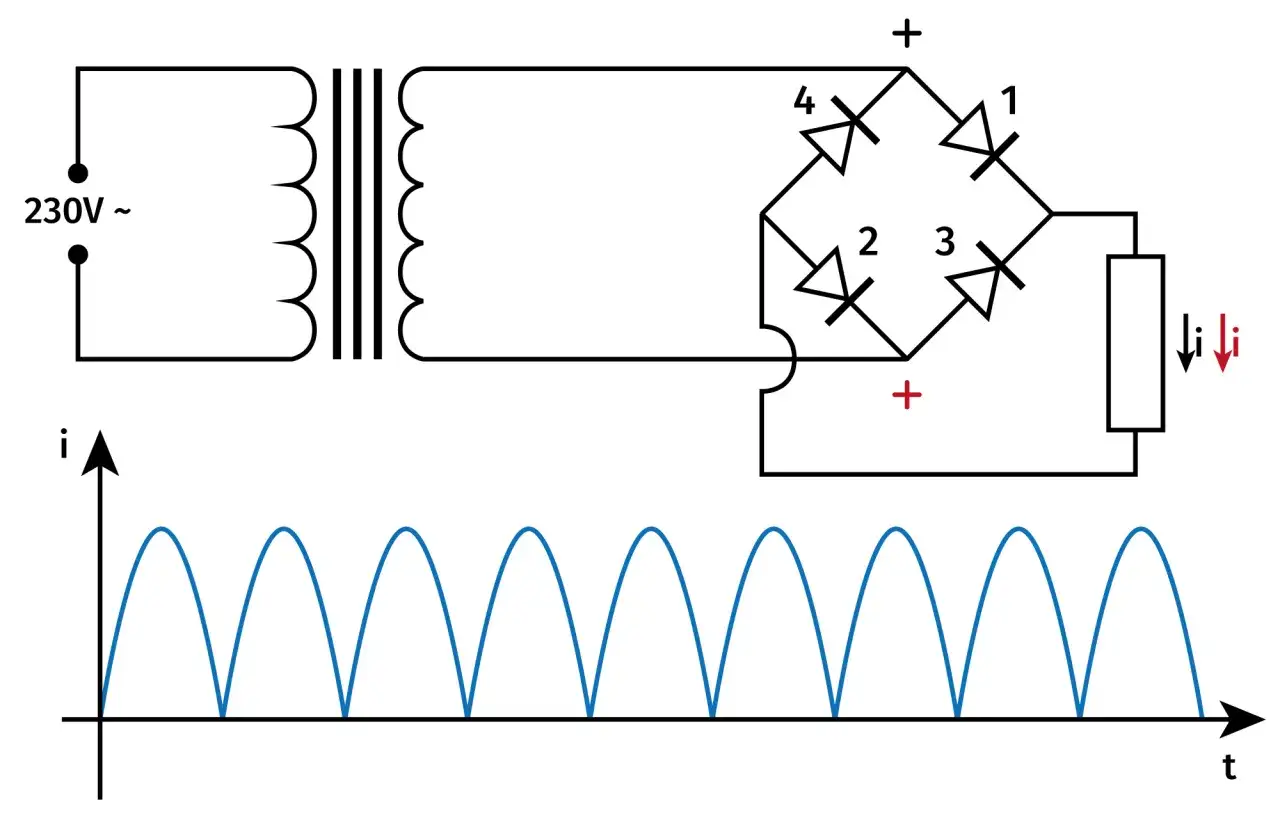

Najbardziej oczywiste miejsce to zasilacz sieciowy. Jedna dioda wystarcza w prostowaniu jednopółówkowym, ale tam wykorzystujesz tylko część przebiegu. W większości zasilaczy i ładowarek spotkasz raczej mostek, czyli cztery elementy, które prostują obie połówki fali i dają pulsujące napięcie stałe do dalszego filtrowania.
W systemach fotowoltaicznych rola bywa jeszcze bardziej praktyczna. W panelu lub puszce przyłączeniowej stosuje się element obejściowy, który omija zacieniony fragment modułu i ogranicza ryzyko punktu gorącego. W ładowarkach, przetwornicach i zasilaczach impulsowych ten sam problem wygląda inaczej: tam ważna jest szybkość przełączania i niskie straty, bo częstotliwości są dużo wyższe niż w sieci 50 Hz.
| Zastosowanie | Po co jest potrzebny | Na co uważać |
|---|---|---|
| Mostek na wejściu zasilacza | Zamienia AC na DC przed dalszą filtracją | Napięcie wsteczne i prąd udarowy przy włączeniu |
| Ładowarki i przetwornice | Prostowanie wtórne lub blokowanie przepływu zwrotnego | Czas odzyskiwania i nagrzewanie przy pracy impulsowej |
| Instalacje PV | Ochrona przed skutkami zacienienia i lokalnym przegrzaniem | Straty mocy, temperatura i upływ wsteczny |
| Układy z cewką lub silnikiem | Przejęcie energii po wyłączeniu elementu indukcyjnego | Prąd impulsowy i poprawna szybkość przełączania |
Skoro już widać, jak różne bywa zastosowanie, następny krok to dobór parametrów. Tu najłatwiej popełnić kosztowny błąd, bo sama nazwa elementu niewiele mówi o tym, czy wytrzyma konkretne warunki.
Jak dobrać diodę prostowniczą do konkretnego układu
Ja zwykle patrzę na parametry w tej kolejności: najpierw napięcie wsteczne, potem prąd średni, później prąd udarowy i czas odzyskiwania, a dopiero na końcu spadek napięcia i cenę. To prosty filtr, który od razu odrzuca modele wyglądające dobrze tylko na papierze.
| Parametr | Co oznacza | Jak go czytam w praktyce |
|---|---|---|
| VRRM | Powtarzalne napięcie wsteczne | Powinno mieć wyraźny zapas ponad realne napięcie pracy, zwłaszcza przy sieci i transjentach |
| IFAV | Średni prąd prostowany | Muszę uwzględnić temperaturę i warunki chłodzenia, a nie tylko nominalną wartość z tabeli |
| IFSM | Prąd udarowy | Jest krytyczny przy ładowaniu dużych kondensatorów i przy starcie zasilacza |
| trr | Czas odwrotnego odzyskiwania | Im krótszy, tym lepiej w przetwornicach impulsowych i układach o wyższej częstotliwości |
| VF | Spadek napięcia w przewodzeniu | Bezpośrednio przekłada się na straty mocy i temperaturę obudowy |
| Obudowa i termika | Jak element oddaje ciepło | Ma znaczenie równie duże jak sama elektryka, szczególnie w małej obudowie bez radiatora |
W katalogach widać wyraźnie, jak duże są różnice między rodzinami. Standardowy prostownik krzemowy może pracować przy około 1,1 V spadku i mieć czas odzyskiwania rzędu 2000 ns, szybkie wersje schodzą do setek nanosekund, a rozwiązania SiC potrafią zejść do kilkunastu nanosekund. Z kolei w zastosowaniach PV spotyka się Schottky z bardzo niskim VF, na poziomie około 0,28 V przy 5 A. To nie są drobne różnice, tylko konkretne waty strat albo ich brak.
Jeśli miałbym uprościć wybór do jednej zasady, powiedziałbym tak: na sieć i wolniejsze prostowanie wybieram prosty, odporny krzem, a do układów szybkich lub gorących szukam niskich strat i krótkiego trr. Ta kolejność myślenia oszczędza więcej czasu niż przeglądanie samych nazw handlowych.
Błędy, które najczęściej skracają żywotność układu
Najczęściej widzę te same pomyłki, niezależnie od tego, czy chodzi o mały zasilacz, czy o większą elektronikę energetyczną. Problem polega na tym, że dioda zwykle nie psuje się od razu. Najpierw rośnie temperatura, potem pojawia się spadek sprawności, a dopiero później awaria.
- Za małe napięcie wsteczne - element dostaje zbyt mały margines i zaczyna pracować na granicy swoich możliwości.
- Patrzenie tylko na prąd średni - układ może przejść test przy spokojnej pracy, ale polec przy pierwszym ładowaniu dużego kondensatora.
- Wybór wolnego modelu do przetwornicy - czas odzyskiwania zwiększa straty, zakłócenia i grzanie.
- Ignorowanie temperatury obudowy - parametr z noty katalogowej zwykle zakłada lepsze warunki, niż faktycznie ma zamknięty moduł.
- Zła orientacja przy montażu - pasek katody lub oznaczenie wyprowadzeń trzeba sprawdzać zawsze, bo błąd bywa banalny, a skutki kosztowne.
- Brak zapasu cieplnego - przy dużym prądzie nawet niewielki spadek napięcia zamienia się w kilka watów ciepła.
Te błędy są przewidywalne i właśnie dlatego łatwo ich uniknąć. Gdy znam już parametry elektryczne, od razu przechodzę do obudowy i oznaczeń, bo w praktyce to one pomagają szybko odróżnić sensowny element od przypadkowego zamiennika.
Jak rozpoznać właściwy typ po obudowie i oznaczeniach
Na obudowie szukam przede wszystkim paska katody. W elementach przewlekanych to najprostszy i najpewniejszy punkt orientacyjny. W SMD jest trudniej, bo oznaczenia są krótkie, a kod na obudowie nie zawsze wystarcza bez karty katalogowej. Tu nie zgaduję, tylko sprawdzam.
| Obudowa | Co zwykle oznacza | Kiedy ma sens |
|---|---|---|
| DO-41 / DO-201AD | Klasyczne elementy przewlekane do prostych zastosowań | Gdy liczy się prostota, niska cena i łatwy montaż |
| SMA / SMB / SMC | Małe elementy SMD | W zasilaczach i elektronice kompaktowej, gdzie miejsce jest ograniczone |
| TO-220 / TO-252 | Większa moc i lepsze odprowadzanie ciepła | Gdy prąd jest wyższy i PCB musi pomóc w chłodzeniu |
| Mostek prostowniczy | Gotowy układ czterech elementów w jednej obudowie | W zasilaniu sieciowym, kiedy projekt ma być prostszy i szybszy do uruchomienia |
Warto też pamiętać, że sama obudowa nie mówi wszystkiego. Dwa elementy w podobnym formacie mogą mieć zupełnie inny prąd, inne napięcie wsteczne i inny profil strat. Dlatego przy zamianie zamiennika patrzę nie na wygląd, tylko na parametry z noty katalogowej. To prowadzi już do pytania ważnego zwłaszcza w PV i energetyce: jaki typ naprawdę daje najlepszy efekt w danym miejscu układu.
Co zmienia fotowoltaika i energetyka
W instalacjach PV najbardziej liczy się to, że każda dodatkowa strata mocy zamienia się w temperaturę. Dioda obejściowa w module słonecznym ma sens tylko wtedy, gdy jej spadek napięcia i upływ nie zjadają zysków energetycznych. Przy prądzie 5 A różnica między 0,28 V a 1,1 V to już ponad 4 W ciepła na jednym elemencie, więc w dużej instalacji nie jest to detal, tylko realna strata.
W falownikach, ładowarkach i front-endach AC/DC dochodzi jeszcze szybkość. Układ prostujący musi dobrze znosić napięcie sieciowe, impulsy rozruchowe i przełączanie z wyższą częstotliwością. Dlatego w takich miejscach często lepiej sprawdzają się szybkie prostowniki albo SiC, bo poprawiają sprawność i ograniczają nagrzewanie. Zwykły krzem też bywa dobrym wyborem, ale tylko wtedy, gdy częstotliwość i warunki termiczne nie są wymagające.
| Obszar | Co liczy się najbardziej | Najczęściej rozsądny kierunek |
|---|---|---|
| Panel PV / bypass | Niski spadek napięcia i stabilność termiczna | Schottky albo SiC, zależnie od napięcia i temperatury |
| Falownik i PFC | Bardzo mały trr, odporność na wysokie napięcie | Szybkie prostowniki lub SiC |
| Prosty zasilacz sieciowy | Wytrzymałość, koszt, prostota | Standardowy mostek krzemowy |
| Układ z dużym kondensatorem na wejściu | Prąd udarowy przy starcie | Model z wysokim IFSM i sensownym zapasem napięcia |
Jeśli mam zostawić jedną praktyczną zasadę na koniec, to jest nią dobór do warunków pracy, a nie do samej nazwy części. Napięcie, prąd, częstotliwość i temperatura mówią więcej niż opis handlowy, a dobrze dobrany element po prostu znika z uwagi, bo działa cicho, chłodno i przewidywalnie.
Przed montażem sprawdzam jeszcze trzy rzeczy: zapas napięcia wstecznego, realne straty cieplne przy docelowym prądzie oraz to, czy obudowa ma gdzie oddać ciepło. Jeśli te trzy warunki są spełnione, układ zwykle pracuje stabilnie przez długi czas, a właśnie o to chodzi zarówno w klasycznej elektronice, jak i w rozwiązaniach energetycznych związanych z fotowoltaiką.
