W elektryce jedna nazwa potrafi zrobić więcej zamieszania niż cały schemat. Katoda to elektroda, z której prąd umowny wypływa z urządzenia, ale w praktyce jej znak nie jest zawsze taki sam. W tym tekście rozkładam to na proste przykłady: jak działa w ogniwie, czym różni się od anody, jak czytać oznaczenia w diodach i LED-ach oraz na co uważać przy bateriach, akumulatorach i instalacjach PV.
Najważniejsze zasady, które porządkują temat od pierwszej chwili
- O tej elektrodzie decyduje kierunek prądu umownego, a nie sam znak plus/minus.
- W ogniwie galwanicznym podczas rozładowania bywa dodatnia, a w elektrolizie staje się ujemna.
- Na katodzie zachodzi redukcja, czyli przyjmowanie elektronów przez jony lub cząsteczki.
- W diodach i LED-ach trzeba patrzeć na symbol, pasek na obudowie i opis producenta.
- W systemach fotowoltaicznych liczą się polaryzacja, zabezpieczenia i poprawne podłączenie magazynu energii.
Jak rozumiem tę elektrodę w obwodzie
Najprościej patrzę na to tak: jeśli urządzenie jest spolaryzowane, to jedna z elektrod oddaje prąd na zewnątrz, a druga go przyjmuje. Ta pierwsza jest właśnie punktem odniesienia, gdy mówimy o kierunku przepływu prądu umownego. To ważne, bo w technice i schematach nadal używa się tej konwencji, choć rzeczywiste elektrony poruszają się w stronę przeciwną.
W praktyce oznacza to, że nie można bezmyślnie utożsamiać nazwy elektrody z jednym stałym znakiem elektrycznym. W elektrochemii liczy się też reakcja zachodząca na powierzchni: redukcja to przyjmowanie elektronów, a utlenianie ich oddawanie. Jeśli masz w głowie tylko kolor przewodu albo pojedynczy przykład z lekcji, łatwo o błąd. Gdy patrzę na układ technicznie, zawsze zaczynam od pytania: co jest źródłem energii, a co nią steruje?
To porządkuje temat lepiej niż zapamiętywanie „na siłę” jednego znaku. I właśnie dlatego najpierw warto zobaczyć różnicę między elektrodami w różnych urządzeniach, zamiast zakładać, że jedna reguła pasuje wszędzie.
Jak odróżnić ją od anody bez zgadywania
Tu najczęściej rodzi się chaos, bo w zależności od typu urządzenia znak elektrody może się zmieniać. Najbezpieczniejsza zasada brzmi: patrz na kierunek prądu umownego i tryb pracy układu, a nie wyłącznie na plus i minus. W technice to właśnie funkcja elektrody jest ważniejsza od intuicji podpowiadającej, że „dodatnia” zawsze znaczy to samo.
| Układ | Co dzieje się z tą elektrodą | Polaryzacja | Najpraktyczniejsza wskazówka |
|---|---|---|---|
| Ogniwo galwaniczne podczas rozładowania | Przyjmuje elektrony z obwodu zewnętrznego | Zwykle dodatnia | Prąd umowny wypływa z niej do obciążenia |
| Elektrolizer lub ładowany akumulator | Otrzymuje elektrony od źródła zasilania | Zwykle ujemna | Tryb pracy może odwrócić znak, więc nie oceniaj układu „z pamięci” |
| Dioda lub LED | Prąd przepływa przez nią w kierunku przewodzenia | Oznaczenie stałe, zależne od symbolu | Pasek na obudowie i symbol na schemacie są ważniejsze niż domysły |
| Lampa elektronowa | Emituje elektrony do przestrzeni roboczej | Zwykle ujemna względem anody | To klasyczny przykład, że nazwa elektrody nie musi być równa jednemu znakowi |
Widzisz tu najważniejszą różnicę: znak elektryczny nie jest cechą absolutną, tylko wynika z roli w danym układzie. Gdy tłumaczę to początkującym, podkreślam jedną rzecz: anoda to elektroda, do której wpływa prąd umowny, a katoda to ta, z której wypływa. To wystarcza, żeby uporządkować większość schematów.
Od tej reguły są jednak wyjątki zależne od urządzenia, dlatego najwięcej sensu ma zawsze spojrzenie na konkretny kontekst, a nie na sam symbol. To właśnie prowadzi do praktycznych przykładów, które spotkasz na co dzień.
Gdzie spotykam ją najczęściej w praktyce
W realnych urządzeniach ta elektroda pojawia się częściej, niż wiele osób zakłada. W elektronice użytkowej, elektrochemii i energetyce różne układy korzystają z tej samej logiki, ale pokazują ją na różne sposoby. Ja zwykle rozbijam to na trzy scenariusze, bo one najlepiej wyjaśniają temat bez nadmiaru teorii.
Akumulatory i magazyny energii
W bateriach i akumulatorach najwięcej zależy od tego, czy układ oddaje energię, czy ją przyjmuje. Podczas rozładowania elektroda, z której prąd umowny wychodzi do obciążenia, jest dodatnia. Podczas ładowania sytuacja się komplikuje, bo zmienia się kierunek przepływu energii i trzeba patrzeć na tryb pracy, a nie tylko na stałe etykiety.
To szczególnie ważne w magazynach energii, gdzie w grę wchodzą pakiety 12 V, 24 V i 48 V oraz system zarządzania baterią, czyli BMS. Taki układ pilnuje napięć, temperatury i bezpieczeństwa ogniw, ale nie zwalnia to z myślenia przy podłączaniu. W praktyce zawsze sprawdzam dokumentację, bo w pakietach litowych jeden błąd polaryzacji potrafi zatrzymać cały system.
Dioda i LED

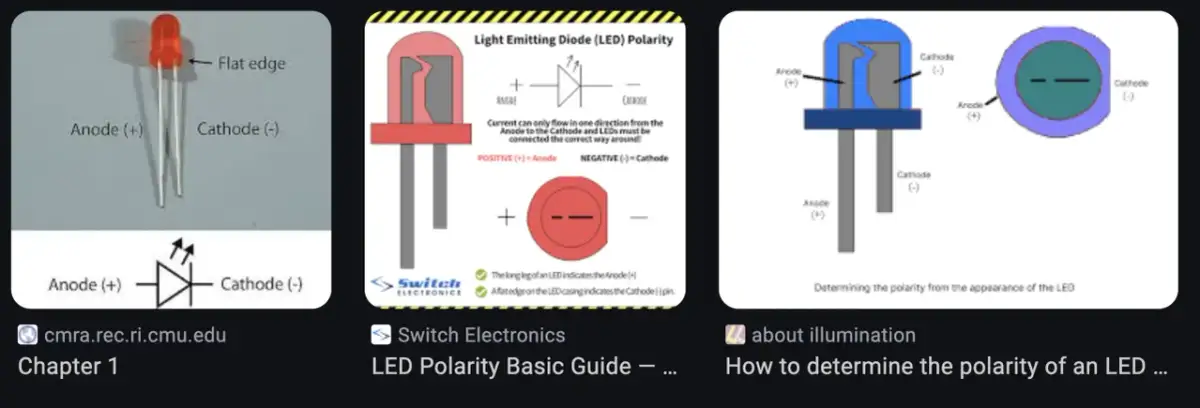

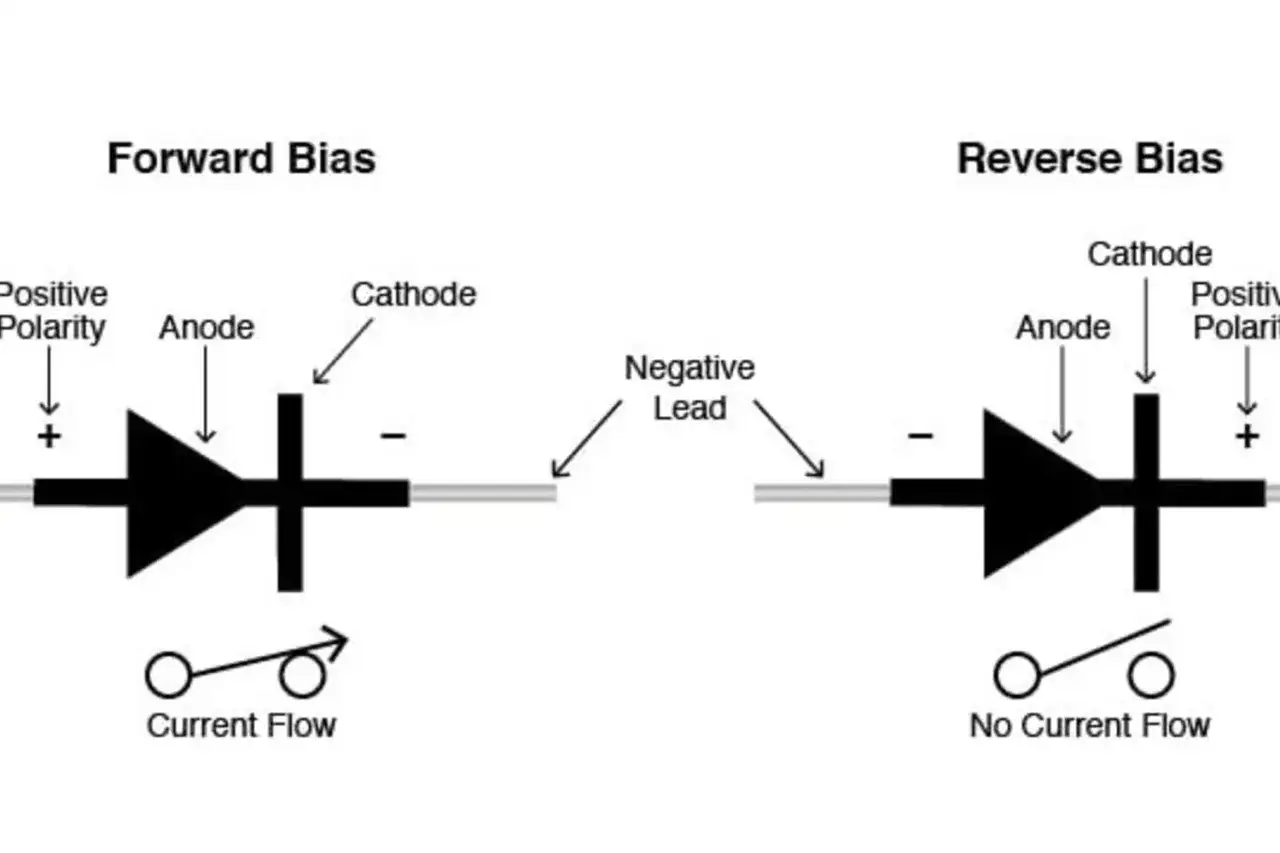

W diodach temat jest prostszy, bo oznaczenie jest zwykle stałe. Pasek na obudowie lub odpowiedni symbol na schemacie wskazuje właściwą stronę, a prąd przewodzony jest w jednym kierunku. W LED-ach dodatkowo można spotkać krótszą nóżkę albo ścięty bok obudowy, które pomagają rozpoznać położenie, choć nie należy ufać wyłącznie jednemu detalowi, jeśli element był już lutowany albo przerabiany.
To dobry przykład dla osób, które budują proste układy zasilania lub oświetlenia. Nawet mała dioda zabezpieczająca może zatrzymać przepływ prądu, jeśli wstawisz ją odwrotnie. A wtedy problem nie leży w samym elemencie, tylko w interpretacji jego kierunku pracy.
Przeczytaj również: Ile kosztuje wymiana elektryki w mieszkaniu? Sprawdź, co wpływa na cenę
Elektroliza i galwanizacja
W procesach elektrochemicznych ta elektroda jest miejscem redukcji. Oznacza to, że jony lub cząsteczki przyjmują elektrony i osadzają się albo zmieniają postać chemiczną. Przy galwanizacji metali to właśnie na niej odkłada się warstwa materiału, którą chcesz uzyskać na powierzchni przedmiotu.
To praktycznie pokazuje, że nazwa elektrody nie jest teorią dla teorii. Jeśli źle odczytasz bieguny, osadzanie metalu pójdzie nie tam, gdzie trzeba, albo proces w ogóle nie da oczekiwanego efektu. Właśnie z tego powodu elektrochemia i elektrotechnika muszą iść tu razem, a nie osobno.
Po tych przykładach łatwo już zobaczyć, skąd biorą się najczęstsze pomyłki, bo zwykle wynikają nie z braku wiedzy, tylko z przenoszenia jednej reguły do zupełnie innego układu.
Najczęstsze pomyłki, które psują interpretację układu
Najwięcej błędów widzę wtedy, gdy ktoś zapamięta jedno zdanie i traktuje je jak uniwersalny przepis. To działa przez chwilę, a potem zaczyna się mylenie zacisków, symboli i trybów pracy. Najlepiej rozbroić ten problem punkt po punkcie:
- „Plus zawsze oznacza tę samą elektrodę” - nie oznacza. W baterii podczas rozładowania tak bywa, ale w elektrolizie znak może się odwrócić.
- „Elektrony i prąd płyną tak samo” - nie płyną. Elektrony poruszają się odwrotnie niż prąd umowny.
- „W akumulatorze nazwy są stałe bez względu na tryb” - w praktyce trzeba patrzeć na ładowanie i rozładowanie, bo zmienia się kontekst pracy.
- „W diodzie wystarczy kolor przewodu” - to zbyt słabe kryterium. Zawsze lepiej sprawdzić symbol, pasek lub notę katalogową.
- „Dokumentacja jest tylko dla formalności” - przeciwnie, to ona rozstrzyga sporne sytuacje szybciej niż intuicja.
Jeśli mam podać jedną zasadę, która naprawdę oszczędza czas, to jest nią nawyk sprawdzania trybu pracy układu przed podłączeniem zasilania. Taki prosty krok usuwa większość nieporozumień i dobrze przygotowuje do pracy z instalacjami fotowoltaicznymi.
Dlaczego to ważne przy fotowoltaice i magazynach energii

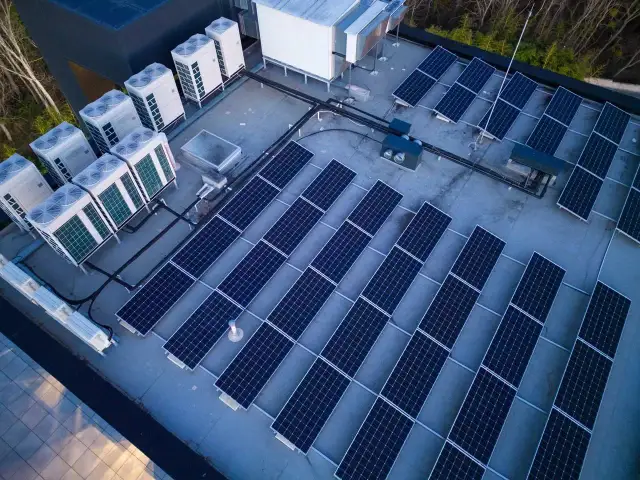

W energetyce odnawialnej temat elektrod wraca częściej, niż się wydaje. W instalacjach PV pracujesz nie tylko z panelami, ale też z diodami, regulatorami ładowania, akumulatorami i zabezpieczeniami przed odwrotnym podłączeniem. Tu nie ma miejsca na zgadywanie, bo zły kierunek może wywołać alarm zabezpieczeń, wyłączenie systemu albo uszkodzenie elementu pośredniego.
W praktyce najważniejsze są trzy obszary:
| Element systemu | Co sprawdzam | Dlaczego to ma znaczenie |
|---|---|---|
| String paneli | Biegunowość złączy i oznaczenia wejść | Chroni falownik i ogranicza ryzyko błędu przy uruchomieniu |
| Regulator ładowania | Zaciski PV, BAT i oznaczenia plus/minus | Ułatwia poprawne ładowanie akumulatora i utrzymanie stabilnej pracy |
| Magazyn energii | Instrukcję producenta i logikę BMS | Pakiety litowe są wrażliwe na nieprawidłową polaryzację i niezgodny tryb pracy |
| Dioda blokująca lub bypass | Kierunek przewodzenia na symbolu i obudowie | Od tego zależy, czy prąd popłynie właściwą drogą w łańcuchu |
Właśnie tutaj najbardziej widać, że teoria nie jest ozdobą. Dobra interpretacja elektrod pomaga szybciej diagnozować usterki, poprawnie czytać schematy i bezpieczniej łączyć elementy systemu. Dla osoby pracującej z magazynem energii, nawet niewielkim off-gridem, to wiedza bardziej użytkowa niż akademicka.
Jeśli do tego dochodzą układy 12 V, 24 V lub 48 V, ostrożność rośnie jeszcze bardziej, bo pomyłka przy podłączeniu może od razu zatrzymać pracę całego zestawu. Dlatego przy PV zawsze wolę sprawdzić trzy rzeczy: schemat, oznaczenie zacisku i tryb pracy danego elementu.
Jak nie pomylić elektrod, kiedy liczy się szybka decyzja
Gdy mam mało czasu, wracam do kilku reguł, które dobrze działają w praktyce. Nie są efektowne, ale oszczędzają najwięcej błędów:
- Sprawdzam, czy układ oddaje energię, czy ją pobiera.
- Patrzę na kierunek prądu umownego, nie na ruch elektronów.
- Odczytuję oznaczenia na obudowie, symbolu lub w dokumentacji.
- Nie przenoszę jednej definicji z baterii do elektrolizy bez sprawdzenia kontekstu.
- Jeśli coś jest niejednoznaczne, zatrzymuję się na chwile i weryfikuję schemat zamiast zgadywać.
Jeżeli nie masz pewności, wracaj do schematu, oznaczeń zacisków i trybu pracy układu. W elektrotechnice właśnie te trzy rzeczy porządkują temat lepiej niż pamięć do skrótów, a przy bateriach, diodach i instalacjach PV oszczędzają najwięcej czasu oraz błędów.
