Drugie prawo Kirchhoffa, czyli 2 prawo kirchhoffa, porządkuje to, co dzieje się z napięciem w zamkniętym obwodzie. To jedna z tych zasad, bez których trudno policzyć cokolwiek sensownego w elektryce, od prostego układu z rezystorami po bardziej złożone instalacje zasilane z paneli PV, akumulatorów i falowników. W tym artykule wyjaśniam, jak brzmi ta zasada, jak zapisywać równania bez pomyłek i gdzie naprawdę przydaje się w praktyce.
Najważniejsze rzeczy o bilansie napięć w oczku elektrycznym
- Drugie prawo Kirchhoffa mówi, że w zamkniętej pętli suma napięć daje bilans równy zeru.
- Najczęściej zapisuje się je jako sumę spadków napięć równą sumie sił elektromotorycznych.
- Najwięcej błędów wynika nie z samego wzoru, tylko z mylenia znaków i kierunku obiegu oczka.
- Prawo świetnie działa w analizie obwodów szeregowych, gałęzi zasilania i układów PV po stronie DC.
- Trzeba uważać na obwody objęte zmiennym polem magnetycznym, bo wtedy prosta postać prawa nie wystarcza.
Czym jest drugie prawo Kirchhoffa i co właściwie opisuje
Najprościej mówiąc, drugie prawo Kirchhoffa opisuje bilans napięć w zamkniętym obwodzie. Jeśli przejdę wokół oczka elektrycznego i zsumuję wszystkie wzrosty oraz spadki napięcia, wynik musi się zbilansować. To nie jest sztuczka rachunkowa, tylko konsekwencja zasady zachowania energii: energia dostarczona do obwodu nie znika, tylko zamienia się na pracę elementów układu.
W praktyce spotkasz dwa równoważne zapisy. Pierwszy mówi, że suma spadków napięć jest równa sumie napięć źródeł. Drugi, bardziej uniwersalny, zapisuje całe oczko jako równanie, którego wynik wynosi zero. Ja zwykle traktuję tę drugą formę jako wygodniejszą, bo łatwiej pilnować w niej znaków i nie trzeba na siłę rozstrzygać, czy dany element „bardziej” jest źródłem, czy odbiornikiem.
W obwodach liniowych ta zasada pozwala od razu przejść od schematu do równania. Bez niej analiza nawet prostego układu szeregowego robi się chaotyczna, a przy kilku oczkach i gałęziach praktycznie nie da się policzyć wszystkiego intuicyjnie. Następny krok to już konkret: jak to równanie zapisać tak, żeby nie zgubić znaków.
Jak zapisać równanie bez pomyłek w znakach
Tu najczęściej pojawia się problem, a nie w samym wzorze. Żeby poprawnie zastosować prawo napięć, wybieram najpierw kierunek obiegu oczka, a potem konsekwentnie zapisuję każde napięcie jako dodatnie albo ujemne względem tego kierunku. Jeśli przez element przechodzę od niższego do wyższego potencjału, traktuję to jako wzrost napięcia. Jeśli odwrotnie, zapisuję spadek.
| Sytuacja | Jak to czytać w równaniu | Co pomaga uniknąć błędu |
|---|---|---|
| Przechodzenie przez źródło napięcia od minusa do plusa | Wzrost napięcia, zwykle znak + | Myśl o „podnoszeniu się” potencjału |
| Przechodzenie przez źródło od plusa do minusa | Spadek napięcia, zwykle znak - | Trzymaj jeden, stały kierunek obiegu |
| Przechodzenie przez odbiornik energii zgodnie z przyjętym przepływem prądu | Spadek napięcia | Zapisz najpierw zwroty prądu, dopiero potem napięcia |
| Zmiana kierunku obchodzenia oczka | Wszystkie znaki odwracają się jednocześnie | Nie mieszaj dwóch konwencji w jednym równaniu |
Najzdrowsza praktyka jest prosta: najpierw rysuję strzałki, potem dopiero liczę. Jeśli na etapie szkicu wszystko jest oznaczone, równanie składa się niemal automatycznie. Przy większych układach pomagają mi też dwa drobiazgi: konsekwentny kolor dla napięć i osobny zapis wszystkich źródeł w jednym miejscu. Brzmi banalnie, ale właśnie to eliminuje większość szkolnych i technicznych pomyłek.
Jeżeli po zapisaniu równania zauważysz, że znak jednego elementu „nie pasuje” do reszty, nie poprawiaj go na wyczucie. Lepiej wrócić do schematu i sprawdzić, czy kierunek obiegu oraz zwroty napięć zostały oznaczone spójnie. To prowadzi nas już do przykładu liczbowego, gdzie widać to najlepiej.
Jak wygląda to na prostym przykładzie obliczeniowym

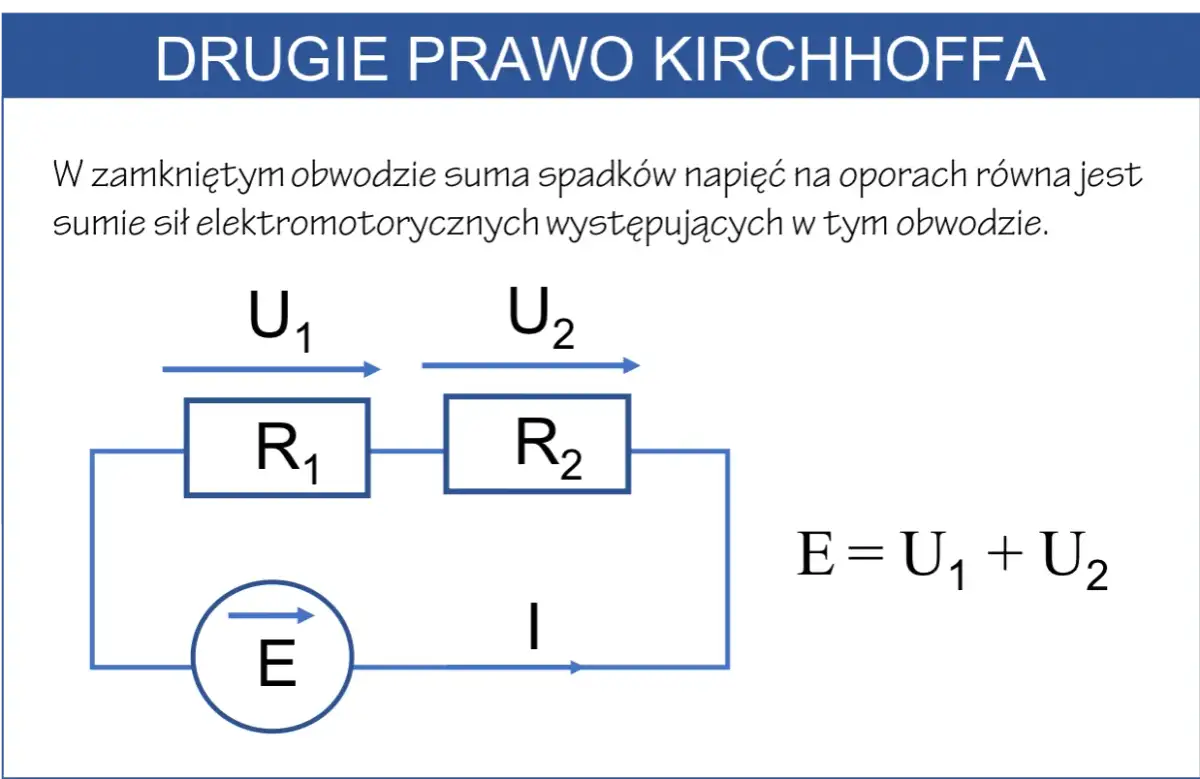

Załóżmy prosty obwód szeregowy zasilany napięciem 24 V. W obwodzie są dwa odbiorniki: na pierwszym spadek napięcia wynosi 6 V, a na drugim 18 V. Zapis jest wtedy banalny:
24 V = 6 V + 18 V
Bilans się zgadza, więc układ spełnia prawo Kirchhoffa. Gdybym chciał pójść krok dalej i policzyć prąd, mógłbym dobrać opory tak, aby wszystko pasowało do prawa Ohma. Na przykład przy prądzie 1 A opory mogłyby wynosić odpowiednio 6 Ω i 18 Ω. Wtedy spadki napięcia liczą się same:
- na pierwszym oporze: U1 = I × R1 = 1 A × 6 Ω = 6 V,
- na drugim oporze: U2 = I × R2 = 1 A × 18 Ω = 18 V,
- suma spadków: U1 + U2 = 24 V.
To prosty przykład, ale dobrze pokazuje sedno: napięcie źródła rozdziela się na spadki na elementach obwodu. W bardziej złożonych układach liczby się zmieniają, jednak logika zostaje dokładnie taka sama. Ja lubię taki rachunek, bo od razu widać, czy obwód jest policzony sensownie, czy gdzieś po drodze wkradł się błąd w założeniach.
Jeśli przestawisz kierunek obiegu oczka, równanie będzie wyglądało inaczej, ale wynik końcowy pozostanie zgodny. To ważna rzecz, bo początkujący często są przekonani, że istnieje tylko jedna „poprawna” kolejność zapisu. W praktyce poprawnych zapisów jest kilka, o ile znakowanie jest spójne.
Dlaczego ta zasada ma znaczenie w fotowoltaice i instalacjach domowych
Na stronie poświęconej energii i fotowoltaice nie sposób pominąć praktycznego zastosowania prawa napięć. W instalacjach PV drugie prawo Kirchhoffa pomaga rozumieć, jak sumują się napięcia paneli połączonych szeregowo, jak zachowuje się string w różnych warunkach pracy i skąd biorą się spadki napięcia na przewodach oraz połączeniach. To są rzeczy bardzo przyziemne, ale właśnie one decydują o sprawności całego układu.
| Obszar zastosowania | Co sprawdzam | Po co to robię |
|---|---|---|
| Łączenie paneli PV szeregowo | Sumę napięć poszczególnych modułów | Żeby nie przekroczyć dopuszczalnego napięcia wejściowego falownika |
| Instalacja z akumulatorem | Bilans napięć źródła, ładowania i odbiorników | Żeby poprawnie dobrać elementy systemu DC |
| Długie przewody po stronie DC | Spadek napięcia na kablach i złączach | Żeby ograniczyć straty energii |
| Układy serwisowe i diagnostyka | Różnice między napięciem nominalnym a rzeczywistym | Żeby wykryć słaby styk, uszkodzony moduł albo nieprawidłowe obciążenie |
W praktyce fotowoltaicznej nie chodzi tylko o to, żeby „napięcia się zgadzały na kartce”. Trzeba jeszcze pamiętać, że napięcie modułów PV zmienia się wraz z temperaturą, nasłonecznieniem i punktem pracy układu. Dlatego sama zasada Kirchhoffa daje ramę do obliczeń, ale nie zastępuje projektu instalacji i sprawdzenia danych katalogowych. To właśnie tutaj zaczyna się zdrowy podział między teorią a dobrym wykonaniem.
W domowych systemach z magazynem energii ta sama logika pomaga ocenić, czy zestaw baterii, regulator i odbiorniki pracują w zgodzie z założeniami. Im bardziej rozbudowany układ, tym większa wartość z prostego pytania: gdzie dokładnie „idzie” napięcie i jaki element je pochłania?
Najczęstsze błędy i ograniczenia, które psują wynik
Najczęstszy błąd to nie sam wzór, lecz mieszanie konwencji. Ktoś zaczyna liczyć oczko w jedną stronę, ale część napięć zapisuje jak dla kierunku przeciwnego. Taki zapis może wyglądać poprawnie, a jednak prowadzi do błędnego wyniku. Drugi klasyk to pomijanie jednego z elementów, bo „wydaje się mało ważny”. W obwodach elektrycznych taki skrót prawie zawsze kończy się stratą kilku woltów, a potem cała analiza się rozjeżdża.
- Mylenie spadku napięcia z jego wartością bezwzględną - znak w równaniu ma znaczenie.
- Zmiana kierunku obiegu w połowie liczenia - wtedy równanie przestaje być spójne.
- Pomijanie przewodów i złącz - przy małych prądach bywa to mało odczuwalne, ale nie zawsze.
- Zakładanie, że prawo działa identycznie w każdej sytuacji fizycznej - nie działa tak samo, gdy obwód jest objęty zmiennym polem magnetycznym.
To ostatnie ograniczenie jest ważne. W klasycznej analizie obwodów prawo napięć działa świetnie, ale jeśli w pętli pojawia się zmienne pole magnetyczne, dochodzi napięcie indukowane i prosty bilans trzeba uzupełnić o odpowiednie efekty elektromagnetyczne. Innymi słowy: w zwykłych zadaniach szkolnych i w większości układów elektronicznych zasada jest niezawodna, ale nie wolno jej traktować jak uniwersalnego skrótu do każdej konfiguracji fizycznej.
Ja zwykle doradzam jedno: jeśli wynik wydaje się „prawie dobry”, to jeszcze nie jest dobry. W obwodach napięcia nie lubią przybliżeń robionych na oko. Prawidłowy znak i pełny bilans są ważniejsze niż szybki, ale przypadkowy rachunek.
Co zapamiętać, żeby liczyć oczka szybciej i pewniej
Jeśli miałbym zostawić tylko kilka rzeczy, które realnie pomagają w pracy z obwodami, byłyby to właśnie te:
- Najpierw wybieram jedno oczko i jeden kierunek obiegu.
- Każde napięcie oznaczam od razu na schemacie, zanim zacznę pisać równanie.
- Przy sumowaniu pilnuję znaków, a nie samej wartości liczbowej.
- W układach szeregowych i w stringach PV traktuję sumę napięć jako punkt wyjścia do dalszych obliczeń.
- Jeśli obwód jest bardziej złożony, rozbijam go na kilka oczek zamiast próbować liczyć wszystko naraz.
To podejście oszczędza czas i zmniejsza liczbę błędów bardziej niż uczenie się wzoru na pamięć. Drugie prawo Kirchhoffa nie jest trudne, ale wymaga konsekwencji. Kiedy raz opanujesz logikę znaków i kierunek obiegu, staje się jednym z najbardziej praktycznych narzędzi w całej elektryce.
