W elektryce liczy się nie tylko to, czy przewód przewodzi prąd, ale też jak długo połączenie zachowa stabilność pod obciążeniem, temperaturą i drganiami. W praktyce lutowanie ma sens przede wszystkim tam, gdzie potrzebna jest precyzja, małe przekroje przewodów i pewny kontakt elektryczny, a ten tekst pokazuje, kiedy ta technika działa najlepiej, jak zrobić ją poprawnie i kiedy lepiej postawić na zacisk albo złączkę.
Najważniejsze rzeczy w skrócie
- Połączenie na cynę sprawdza się świetnie w elektronice, drobnych naprawach i przy cienkich przewodach sygnałowych.
- W instalacjach narażonych na drgania, wilgoć i większe prądy często lepszy jest zacisk lub końcówka tulejkowa.
- Najważniejsze są: czysta powierzchnia, odpowiednia temperatura, topnik i brak ruchu podczas stygnięcia.
- Do elektroniki zwykle wystarcza stacja 30-60 W, a przy grubszych przewodach przydaje się 60-100 W.
- Nie poprawia się cyną wszystkiego, co wygląda na luźne; czasem to tylko maskuje problem mechaniczny.
Co daje połączenie na cynę i gdzie sprawdza się najlepiej
Ta technika łączy dwa kawałki metalu za pomocą stopu o niższej temperaturze topnienia niż łączone elementy. Dobrze wykonany styk ma niski opór, zajmuje mało miejsca i pozwala pracować precyzyjnie tam, gdzie każdy milimetr ma znaczenie.
Ja traktuję takie rozwiązanie jako narzędzie do zadań dokładnych, nie jako uniwersalny zamiennik wszystkich innych metod. Najlepiej sprawdza się w elektronice, na płytkach PCB, przy przewodach sygnałowych, czujnikach, małych modułach sterujących i naprawach, gdzie liczy się szybka, pewna poprawka bez dużego obciążenia mechanicznego.
W praktyce warto rozdzielić dwa światy: kontakt elektryczny i wytrzymałość mechaniczna. Cyna może zrobić świetny kontakt, ale jeśli przewód będzie szarpany, wibrował albo pracował na zewnątrz, sama spoina nie wystarczy. Z tego powodu w wielu zastosowaniach instalacyjnych lepiej sprawdzają się końcówki zaciskane, a nie miękkie łączenie metalu.
| Zastosowanie | Czy to dobry wybór | Dlaczego |
|---|---|---|
| Płytki elektroniczne i czujniki | Tak | Liczy się precyzja, mały rozmiar i niski opór kontaktu. |
| Cienkie przewody sygnałowe | Tak | Połączenie jest lekkie i łatwe do zabezpieczenia termokurczem. |
| Przewody narażone na drgania | Raczej nie | W takich miejscach ważniejsza jest odporność mechaniczna niż sam kontakt. |
| Osprzęt w rozdzielnicy | Zależnie od instrukcji | Producent złącza decyduje, czy przewód ma być zaciskany, czy inaczej przygotowany. |
Żeby jednak spoina była trwała, potrzebujesz dobrze dobranego sprzętu i materiałów, bo to one najczęściej decydują o jakości.

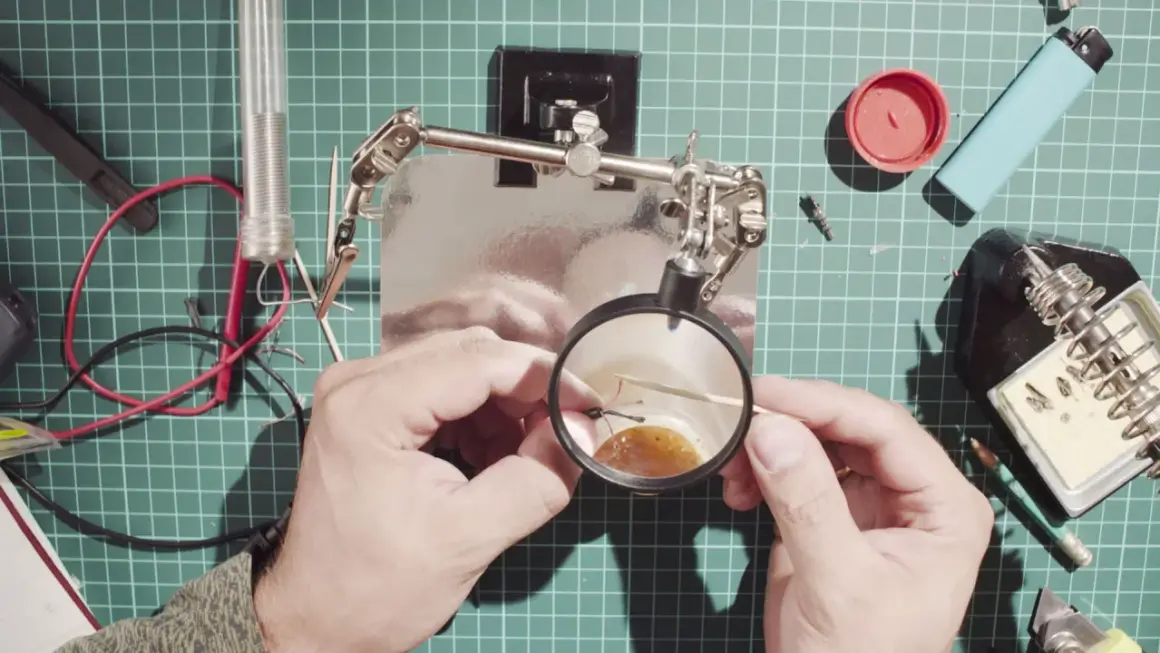

Jakich narzędzi i materiałów naprawdę potrzebujesz
Nie trzeba od razu kupować całego stanowiska. W domu i przy prostych naprawach najczęściej wystarczy sensowna stacja, odpowiedni grot, cyna z topnikiem i coś do zabezpieczenia połączenia. W zawodowej elektronice za punkt odniesienia często służy IPC J-STD-001, ale do codziennej pracy ważniejsze od samej nazwy normy są porządek, powtarzalność i czystość połączenia.
| Element wyposażenia | Co wybrać | Po co to się przydaje |
|---|---|---|
| Stacja lutownicza | 30-60 W do elektroniki, 60-100 W do grubszych przewodów | Stabilna temperatura jest ważniejsza niż sam duży pobór mocy. |
| Grot | Stożek do drobnicy, dłuto do przewodów | Dłuto lepiej oddaje ciepło, stożek daje większą precyzję. |
| Cyna | Cieńsza do PCB, grubsza do przewodów | Łatwiej dozować ilość spoiwa i nie przegrzać miejsca pracy. |
| Topnik | No-clean lub kalafonia do elektroniki | Poprawia zwilżanie metalu i skraca czas grzania. |
| Plecionka i odsysacz | Do poprawek i nadmiaru spoiwa | Pomagają odzyskać kontrolę, gdy coś poszło za daleko. |
| Koszulka termokurczliwa | Z zapasem średnicy i najlepiej z klejem przy pracy w terenie | Chroni połączenie i odciąża miejsce łączenia. |
Przy samej temperaturze warto trzymać się praktycznego zakresu: zwykle 320-380°C w drobnej elektronice i 380-420°C przy przewodach o większej masie cieplnej. Bezołowiowe stopy topią się wyżej niż starsze mieszanki ołowiowe, więc sprzęt musi oddać ciepło szybko, a nie tylko mocno grzać powietrze wokół punktu pracy.
Dobrze działa też prosty zestaw pomocniczy: szczypce do przytrzymania przewodu, nożyk do zdejmowania izolacji, alkohol izopropylowy do odtłuszczenia i gąbka albo czyścik do grotu. Suma drobnych rzeczy często daje lepszy efekt niż zakup „mocniejszej” lutownicy. Kiedy zestaw jest już gotowy, można przejść do samego procesu.

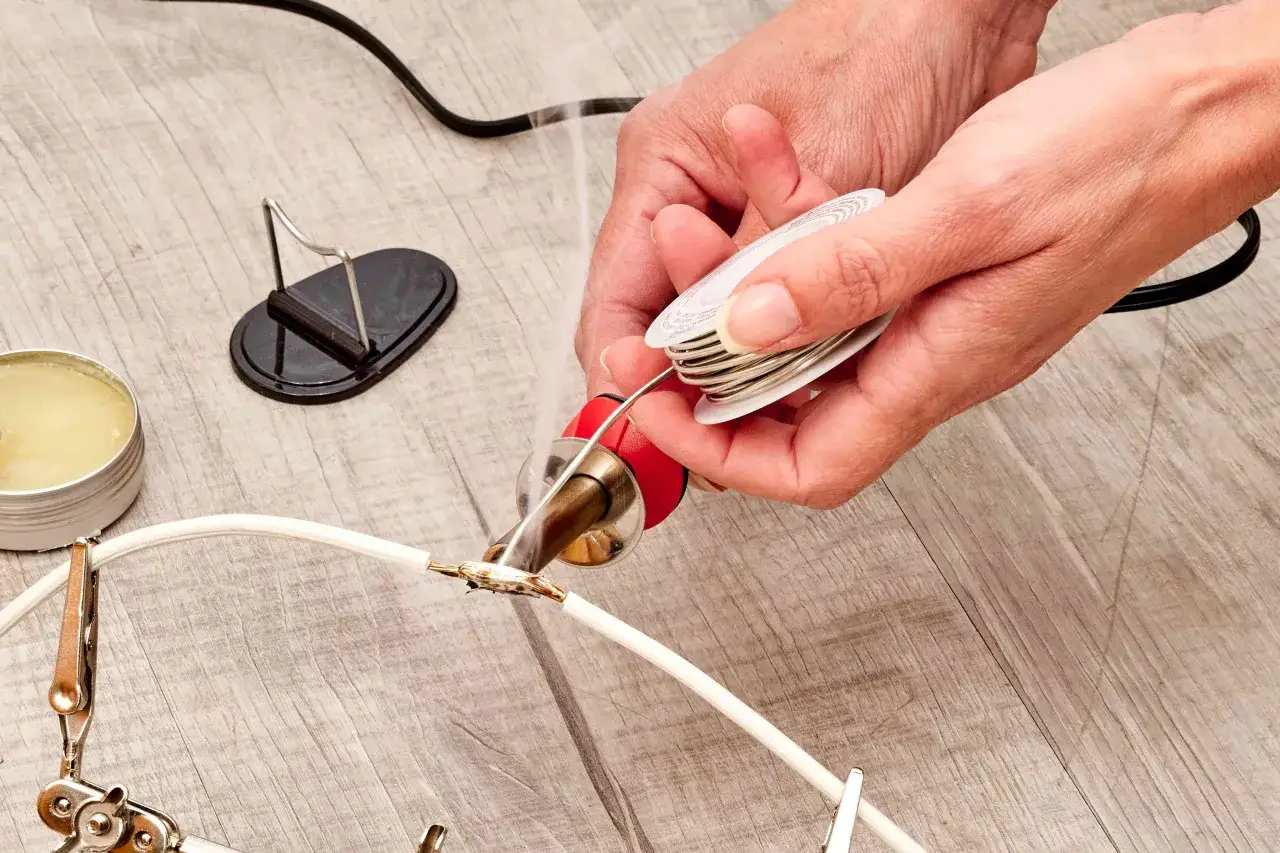

Jak wykonać dobre połączenie krok po kroku
W pracy przy przewodach najbardziej liczy się kolejność. Jeśli przygotuję końcówki, rozgrzeję miejsce w odpowiedni sposób i nie poruszę elementem podczas stygnięcia, połowa problemów znika jeszcze przed pierwszym uruchomieniem układu.
Przygotuj końcówki
Zdejmuję izolację tylko na tyle, ile trzeba, zwykle 5-7 mm przy drobnych przewodach i nieco więcej przy grubszych odcinkach. Potem oczyszczam metal z tlenków i upewniam się, że przewód nie jest postrzępiony. Jeśli używam koszulki termokurczliwej, nasuwam ją wcześniej, zanim połączenie będzie gotowe.
Podgrzej miejsce, a nie sam drut
Najpierw dotykam grotem łączonych powierzchni, a dopiero potem podaję spoiwo. Celem jest to, żeby stop rozpłynął się równomiernie po metalu, a nie utworzył kulkę na końcu przewodu. Jeżeli materiał nie przyjmuje cyny, zwykle oznacza to za mało ciepła, brudną powierzchnię albo zbyt słaby topnik.
- Ustaw przewód i element tak, żeby nic się nie przesuwało.
- Rozgrzej punkt styku, a nie tylko samą cynę.
- Podaj niewielką ilość spoiwa, tylko tyle, by zwilżyło oba metale.
- Nie ruszaj połączenia przez kilka sekund, aż stwardnieje.
- Sprawdź wygląd i stabilność po ostygnięciu.
Przeczytaj również: Co pierwsze hydraulika czy elektryka? Kluczowe wskazówki i błędy do uniknięcia
Zabezpiecz i odciąż połączenie
Jeśli przewód ma pracować w ruchu, od razu dodaj odciążenie mechaniczne. Sama spoina nie powinna dźwigać ciężaru kabla. W praktyce oznacza to termokurcz, uchwyt, dodatkową opaskę albo właściwie dobrany zacisk. To właśnie ten etap decyduje, czy połączenie przetrwa tygodnie, czy lata.
Proces jest prosty, ale tylko pod warunkiem, że nie popełnisz kilku typowych błędów, które potrafią zrujnować nawet dobrze wyglądającą spoinę.
Najczęstsze błędy i po czym poznać dobrą spoinę
Najwięcej problemów widzę wtedy, gdy ktoś ocenia połączenie wyłącznie po wyglądzie. Połysk pomaga, ale nie jest jedynym kryterium, bo przy nowoczesnych, bezołowiowych stopach powierzchnia bywa bardziej matowa niż w starszych połączeniach. Ważniejsze są zwilżenie, ciągłość metalu i brak naprężeń.
| Objaw | Co zwykle oznacza | Co zrobić |
|---|---|---|
| Matowa, ziarnista powierzchnia | Połączenie mogło ostygnąć zbyt szybko albo nie zostało dobrze zwilżone | Powtórz pracę z lepszym dociskiem i odpowiednią temperaturą |
| Kulka cyny na końcu przewodu | Za mało ciepła w miejscu styku | Podgrzej sam styk, nie tylko spoiwo |
| Przypalona izolacja | Grzanie trwało za długo albo grot był źle dobrany | Użyj lepszego odprowadzenia ciepła i krótszego czasu pracy |
| Mostek między padami lub żyłami | Za dużo spoiwa | Usuń nadmiar plecionką i zmniejsz dawkę przy kolejnym podejściu |
| Przewód rusza się w spoinie | Brak odciążenia mechanicznego | Dodaj termokurcz, uchwyt albo zacisk odciążający |
- Dobra spoina jest jednorodna i nie ma pęknięć na krawędziach.
- Cyna powinna zwilżyć oba elementy, a nie tylko przykryć jeden z nich.
- Izolacja nie powinna być nadpalona, bo to sygnał zbyt długiego grzania.
- Po ostygnięciu przewód nie może się ruszać w miejscu łączenia.
Jeżeli te zasady są spełnione, łatwiej zdecydować, kiedy lepiej wybrać inne rozwiązanie niż miękkie łączenie metalu.
Kiedy lepiej zacisnąć przewód zamiast sięgać po kolbę
To jest moment, w którym praktyka wygrywa z przyzwyczajeniem. Nie każde połączenie trzeba wykonywać tą samą metodą, bo inne wymagania ma płytka elektroniki, a inne przewód w rozdzielnicy, na dachu albo w puszce narażonej na wilgoć.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Płytka elektroniczna, czujnik, moduł sterujący | Połączenie na cynę | Małe elementy i precyzja są tu ważniejsze niż duża wytrzymałość mechaniczna. |
| Przewód wibrujący, instalacja w aucie, element ruchomy | Zaciskanie | Zacisk lepiej znosi drgania i wielokrotne obciążenia. |
| Końcówka pod zacisk śrubowy lub sprężynowy | Końcówka tulejkowa albo zgodne z instrukcją przygotowanie przewodu | Producent osprzętu określa, czego oczekuje zacisk. |
| Gruby przewód zasilający | Zaciskane końcówki | Lepsza trwałość i pewniejszy docisk niż miękka warstwa spoiwa. |
| Naprawa cienkiego przewodu sygnałowego | Połączenie na cynę z termokurczem | Szybka i czysta naprawa, jeśli przewód nie będzie mocno pracował. |
Nie wkładam cyny pod zacisk śrubowy, jeśli producent złącza tego nie przewidział. Taki trik bywa pozornie wygodny, ale z czasem może pogorszyć docisk i stabilność styku. W instalacjach 230 V trzymam się instrukcji osprzętu, bo tu nie chodzi o estetykę, tylko o bezpieczeństwo i przewidywalność pracy.
To prowadzi do ostatniej ważnej kwestii: gdzie ta technika naprawdę ma sens w elektronice, instalacjach i systemach związanych z energią.
Co zostaje po jednym dobrze zrobionym połączeniu
Najlepiej pracuje mi się wtedy, gdy połączenie nie wymaga później tłumaczenia się z własnego pośpiechu. W domowej elektronice, automatyce i prostych układach pomiarowych dobrze wykonany styk oszczędza czas, bo układ od razu zachowuje się przewidywalnie.
Przy fotowoltaice i osprzęcie zewnętrznym myślę o trzech rzeczach naraz: wilgoci, UV i cyklach temperatury. Dlatego kable solarne, złącza i elementy montowane na zewnątrz zwykle powinny być łączone systemowo, a nie „na skróty”. Jeśli przewód pracuje na dachu, w puszce albo przy konstrukcji narażonej na ruch, potrzebuje nie tylko dobrego kontaktu, ale też odciążenia i szczelnej ochrony.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw wybieram metodę łączenia pod warunki pracy, dopiero potem biorę do ręki narzędzie. Tam, gdzie liczy się precyzja i mały prąd, połączenie na cynę nadal jest bardzo użyteczne. Tam, gdzie liczy się odporność mechaniczna, drgania i długotrwała niezawodność, zwykle lepiej sprawdza się zacisk lub systemowe złącze.
Jeśli ktoś pracuje przy elektronice związanej z energią, ten sposób myślenia oszczędza później najwięcej poprawek, a dobrze wykonane połączenie przestaje być problemem już po pierwszym uruchomieniu.
