Opór elektryczny decyduje o tym, jak łatwo prąd przepływa przez przewód, element grzejny albo fragment instalacji. W praktyce wpływa to na straty energii, nagrzewanie kabli, spadki napięcia i dobór materiałów, więc temat jest ważny zarówno w domu, jak i w fotowoltaice. Poniżej rozkładam go na proste elementy: definicję, wzory, pomiar i najczęstsze pułapki.
Najważniejsze fakty o rezystancji w jednym miejscu
- Rezystancja to miara tego, jak bardzo materiał lub element obwodu utrudnia przepływ prądu.
- Jednostką jest om (Ω), a podstawową zależność opisuje prawo Ohma: U = I · R.
- Wartość oporu zależy głównie od materiału, długości przewodu, przekroju, temperatury i jakości połączeń.
- Wysoka rezystancja w przewodach zwykle oznacza straty energii i większe nagrzewanie.
- W instalacjach PV i długich liniach kablowych nawet niewielkie różnice potrafią zauważalnie obniżyć sprawność.
Czym jest rezystancja i co naprawdę mierzy
Patrzę na rezystancję jako na miarę przeszkody, jaką materiał stawia ruchowi ładunków elektrycznych. Im większa ta przeszkoda, tym trudniej „przepchnąć” prąd przez przewodnik, a część energii zamiast płynąć dalej zamienia się w ciepło. Dlatego ten sam prąd w cienkim, długim przewodzie zachowuje się inaczej niż w krótkim odcinku grubego kabla albo w rezystorze.

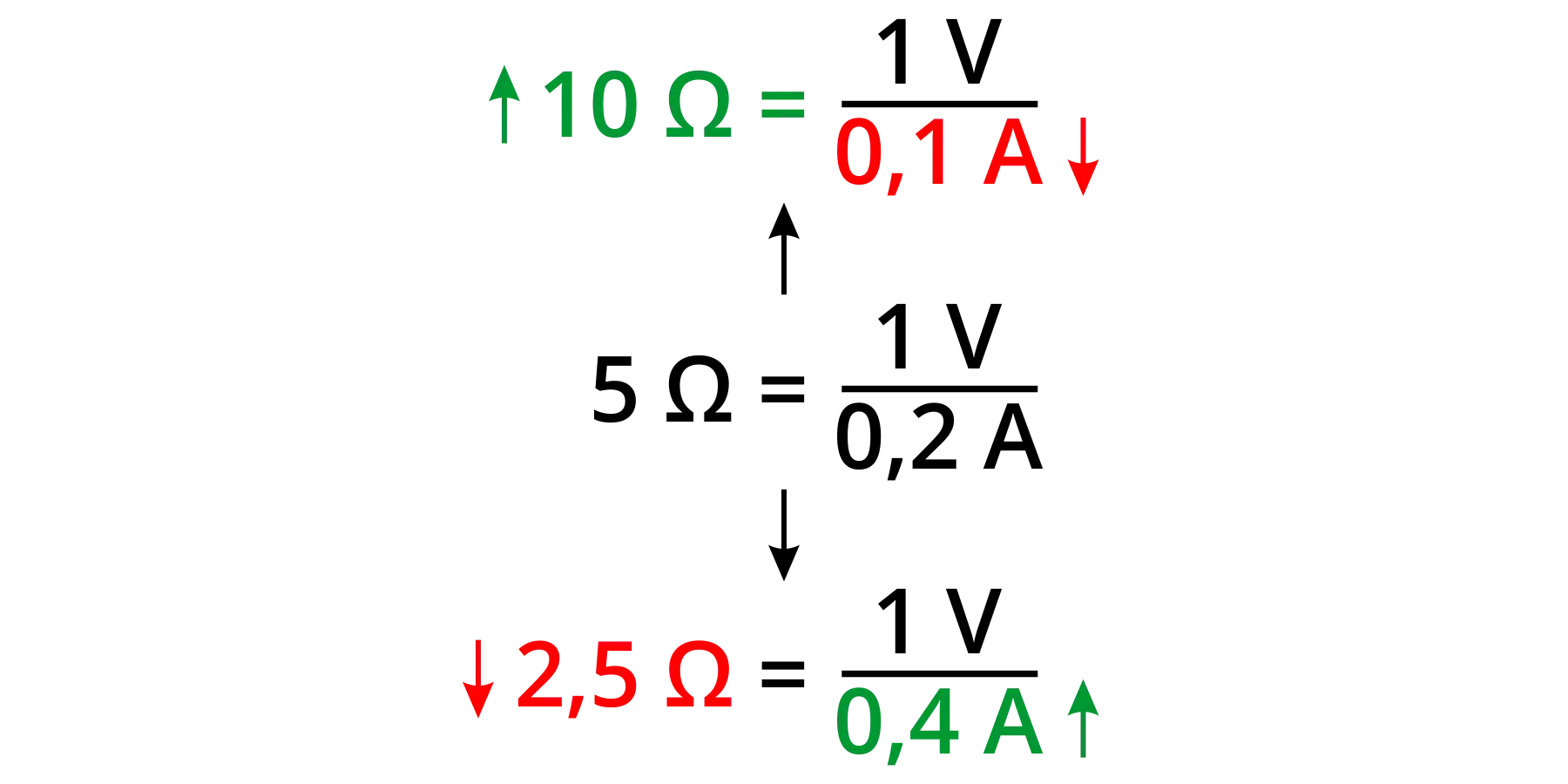

Najprostsza definicja brzmi: jeśli między końcami przewodnika przyłożysz 1 V i popłynie 1 A, to jego rezystancja wynosi 1 Ω. To właśnie ta jednostka pojawia się najczęściej w praktyce, bo pozwala bardzo szybko ocenić, czy dany element stawia prądowi mały, czy duży opór. W obwodach prądu zmiennego trzeba jeszcze pamiętać o impedancji, ale sam opór nadal pozostaje punktem wyjścia do większości obliczeń.
W praktyce rozróżniam dwa przypadki: opór pożądany i opór przypadkowy. Ten pierwszy jest wykorzystywany celowo w rezystorach, grzałkach czy układach ograniczających prąd. Drugi pojawia się tam, gdzie go nie chcę, czyli w przewodach, stykach i połączeniach. To prowadzi wprost do pytania, od czego ta wartość właściwie zależy.
Od czego zależy wartość oporu
Najwygodniej opisać to wzorem R = ρ · L / A, gdzie ρ to rezystywność materiału, L to długość przewodnika, a A to jego przekrój poprzeczny. Ten zapis od razu pokazuje, że opór nie jest przypadkową liczbą: rośnie wraz z długością, maleje przy większym przekroju i mocno zależy od samego materiału.
| Czynnik | Jak wpływa na rezystancję | Co to znaczy w praktyce |
|---|---|---|
| Materiał | Im większa rezystywność, tym większy opór | Miedź przewodzi lepiej niż aluminium, a stopy oporowe celowo stawiają duży opór |
| Długość | Dłuższy przewodnik ma większy opór | W długich trasach kablowych straty rosną bardzo szybko |
| Przekrój | Większy przekrój obniża opór | Grubszy kabel zwykle mniej się grzeje i daje mniejszy spadek napięcia |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzany przewód lub styk może pogorszyć sytuację jeszcze bardziej |
| Połączenia | Słaby styk działa jak lokalny dodatkowy opór | Utleniony zacisk potrafi grzać się bardziej niż sam przewód |
Orientacyjnie rezystywność miedzi przy temperaturze pokojowej wynosi około 0,0175 Ω·mm²/m, aluminium około 0,028 Ω·mm²/m, a stopy oporowe są wielokrotnie „trudniejsze” dla prądu. To przybliżenia, więc przy obliczeniach technicznych traktuję je jako punkt startu, a nie jako wynik ostateczny.
Ta zależność jest szczególnie ważna, gdy przechodzę od teorii do prostego rachunku. Właśnie wtedy widać, że niewielka zmiana przekroju albo długości potrafi zrobić dużą różnicę w stracie energii.
Jak obliczyć opór i oszacować straty
Do obliczeń używam dwóch wzorów, które warto znać razem. Pierwszy to U = I · R, czyli prawo Ohma, a drugi to P = I² · R, które pokazuje, ile mocy zamienia się w ciepło na samym przewodzie lub elemencie. Ten drugi wzór jest bezlitosny: jeśli prąd rośnie dwa razy, straty rosną cztery razy.
Przykład jest prosty i bardzo praktyczny. Załóżmy, że mam miedziany przewód o przekroju 2,5 mm² i długości 20 m w jedną stronę. Wtedy:
- przyjmuję rezystywność miedzi 0,0175 Ω·mm²/m,
- liczę opór jednego odcinka: 0,0175 × 20 / 2,5 = 0,14 Ω,
- w obwodzie z przewodem powrotnym daje to około 0,28 Ω,
- przy prądzie 10 A spadek napięcia wyniesie 2,8 V,
- a strata mocy osiągnie 28 W.
Te 28 W nie znika. Zamienia się w ciepło, które rozprasza się w kablu i połączeniach. W krótkim obwodzie to może być pomijalne, ale w dłuższej linii albo przy większym prądzie robi się już bardzo konkretne obciążenie. Z mojego punktu widzenia właśnie tu najłatwiej zrozumieć, dlaczego dwa „podobne” przewody w praktyce mogą zachowywać się zupełnie inaczej.
Jeśli chcesz ocenić instalację szybko, patrzę na trzy rzeczy: długość trasy, przekrój żył i spodziewany prąd obciążenia. Gdy te trzy parametry są znane, rezystancję i spadek napięcia da się oszacować bez zgadywania. To z kolei prowadzi do pytania, jak taki wynik mierzyć, żeby nie wpaść w oczywiste błędy.
Jak mierzyć rezystancję bez typowych pomyłek
Pomiar wykonuję multimetrem ustawionym na ohmy, ale tylko wtedy, gdy badany obwód jest odłączony od zasilania. Pomiar „na żywo” często daje fałszywy wynik, bo inne elementy układu tworzą równoległe ścieżki dla prądu pomiarowego, a kondensatory i elektronika dodatkowo mieszają odczyt.
W praktyce trzymam się kilku prostych zasad:
- odłączam zasilanie i upewniam się, że układ jest bezpieczny do pomiaru,
- jeśli to możliwe, odseparowuję badany element od reszty obwodu,
- przy bardzo małych rezystancjach uwzględniam opór przewodów pomiarowych,
- przy dokładnych pomiarach niskich wartości stosuję metodę czteroprzewodową,
- porównuję wynik z temperaturą elementu i stanem styków.
Warto też pamiętać, że sam multimetr nie jest wyrocznią. Jeśli końcówki sond są utlenione, luźno dociśnięte albo badany element jest jeszcze wpięty w szerszy układ, wynik może wyglądać poprawnie, a w rzeczywistości niewiele mówić o samym elemencie. To drobiazg, ale w elektryce właśnie takie drobiazgi najczęściej psują diagnozę.
Gdy już wiadomo, jak mierzyć, najciekawsze staje się pytanie, gdzie ten temat naprawdę boli najbardziej. I tu bardzo szybko wchodzimy w praktykę domowych instalacji oraz systemów fotowoltaicznych.
Dlaczego ma to znaczenie w domowej instalacji i fotowoltaice
W instalacji elektrycznej problem zwykle nie polega na tym, że prąd w ogóle nie płynie. Problem zaczyna się wtedy, gdy płynie, ale po drodze traci energię, a przewód lub styk zaczyna się nagrzewać. W domu daje to spadki napięcia, gorszą pracę odbiorników i czasem wyraźnie ciepłe punkty na złączach. W fotowoltaice dochodzi jeszcze jeden efekt: każda niepotrzebna strata obniża uzysk energii, zanim prąd dotrze do falownika.
| Sygnał | Co najczęściej oznacza | Co sprawdzam najpierw |
|---|---|---|
| Grzejący się przewód albo zacisk | Zbyt duża rezystancja połączenia lub zbyt mały przekrój | Dokręcenie, stan końcówki, ślady utlenienia, dobór żyły |
| Spadek napięcia na końcu linii | Za długi odcinek albo przewód o zbyt małym przekroju | Długość trasy, prąd obciążenia, rzeczywisty przekrój kabla |
| Niższy uzysk z instalacji PV | Straty na DC, słabe złącza, dodatkowy opór w torze prądowym | Kable solarne, konektory, zaciski, punkty łączenia |
| Niestabilna praca odbiornika | Napięcie na końcu obwodu spada bardziej, niż powinno | Parametry przewodu pod obciążeniem i jakość styków |
W praktyce projektowej nie gonię za najtańszym przewodem, tylko za rozsądnym kompromisem między kosztem, długością trasy i stratami. Często lepiej od razu dać większy przekrój, niż później walczyć z grzaniem, spadkami napięcia i serwisem. W instalacjach PV ten rachunek bywa jeszcze ostrzejszy, bo pracują tam dłuższe odcinki i stały prąd po stronie DC.
To właśnie tutaj najlepiej widać, że sama definicja nie wystarcza. Trzeba jeszcze umieć rozpoznać błędy, które sztucznie zawyżają straty albo fałszują pomiar.
Najczęstsze błędy, które zawyżają straty i psują pomiary
Najczęściej widzę cztery pomyłki: dobór przewodu wyłącznie pod kątem prądu, ignorowanie długości trasy, lekceważenie jakości styków i pomiar bez odłączenia układu. Każda z nich wygląda niewinnie, ale razem potrafią całkiem skutecznie zaniżyć sprawność instalacji albo prowadzić do fałszywej diagnozy usterki.
- Dobór tylko „na ampery” - prąd to za mało, jeśli przewód jest długi i robi się duży spadek napięcia.
- Brak kontroli zacisków - luźny albo utleniony styk potrafi generować lokalne grzanie większe niż sam przewód.
- Pomiar na wpiętym układzie - równoległe ścieżki zafałszowują wynik i utrudniają ocenę elementu.
- Ignorowanie temperatury - rozgrzany metal nie zachowuje się tak samo jak element w temperaturze pokojowej.
- Zakładanie, że mały opór jest zawsze dobry - w przewodach tak, ale w rezystorach i grzałkach bywa odwrotnie.
To ostatnie rozróżnienie jest ważniejsze, niż się wydaje. W przewodzie chcę jak najmniejszej rezystancji, w rezystorze albo grzałce przeciwnie - opór ma być celowy, stabilny i przewidywalny. Jeśli mylę te dwa światy, łatwo dojść do błędnych wniosków o całym układzie.
Co zapamiętać, gdy dobierasz przewód, rezystor albo element grzejny
- Przewody: szukaj jak najmniejszej rezystancji i małych spadków napięcia.
- Połączenia: zwracaj uwagę na jakość zacisku, bo lokalny styk potrafi zepsuć dobry kabel.
- Obliczenia: sprawdzaj nie tylko R, ale też U = I · R i P = I² · R.
- PV i długie trasy: im większa długość i prąd, tym bardziej opłaca się lepszy przekrój.
Jeśli mam zamknąć cały temat w jednej praktycznej myśli, to brzmi ona tak: w przewodach walczę z oporem, a w rezystorach i grzałkach wykorzystuję go świadomie. Dobrze dobrany materiał, odpowiedni przekrój i porządne połączenia robią w elektryce większą różnicę, niż zwykle widać na pierwszy rzut oka.
