Najprościej mówiąc, prąd zmienny to zasilanie, w którym kierunek przepływu i wartość napięcia regularnie się zmieniają. W praktyce odpowiada za działanie większości domowej instalacji, sieci energetycznej i dużej części urządzeń, które widzisz na co dzień. W tym tekście wyjaśniam, jak działa taki przebieg, co oznaczają jego najważniejsze parametry i dlaczego ma tak duże znaczenie także w fotowoltaice.
Najważniejsze fakty, które porządkują temat zasilania sieciowego
- W Polsce standardem są 230 V i 50 Hz, a w instalacjach trójfazowych pojawia się 400 V między fazami.
- Najważniejsze parametry to częstotliwość, wartość skuteczna, liczba faz i kształt przebiegu.
- Transformator i falownik sprawiają, że ten sposób zasilania jest wygodny w energetyce i w instalacjach domowych.
- Moduły fotowoltaiczne produkują energię w postaci stałej, więc przed zasileniem domu zwykle potrzebny jest falownik.
- Przy wyborze sprzętu nie wystarczy spojrzeć tylko na napięcie, bo znaczenie mają też częstotliwość, moc i prąd rozruchowy.
Jak działa prąd zmienny i skąd bierze się jego przebieg

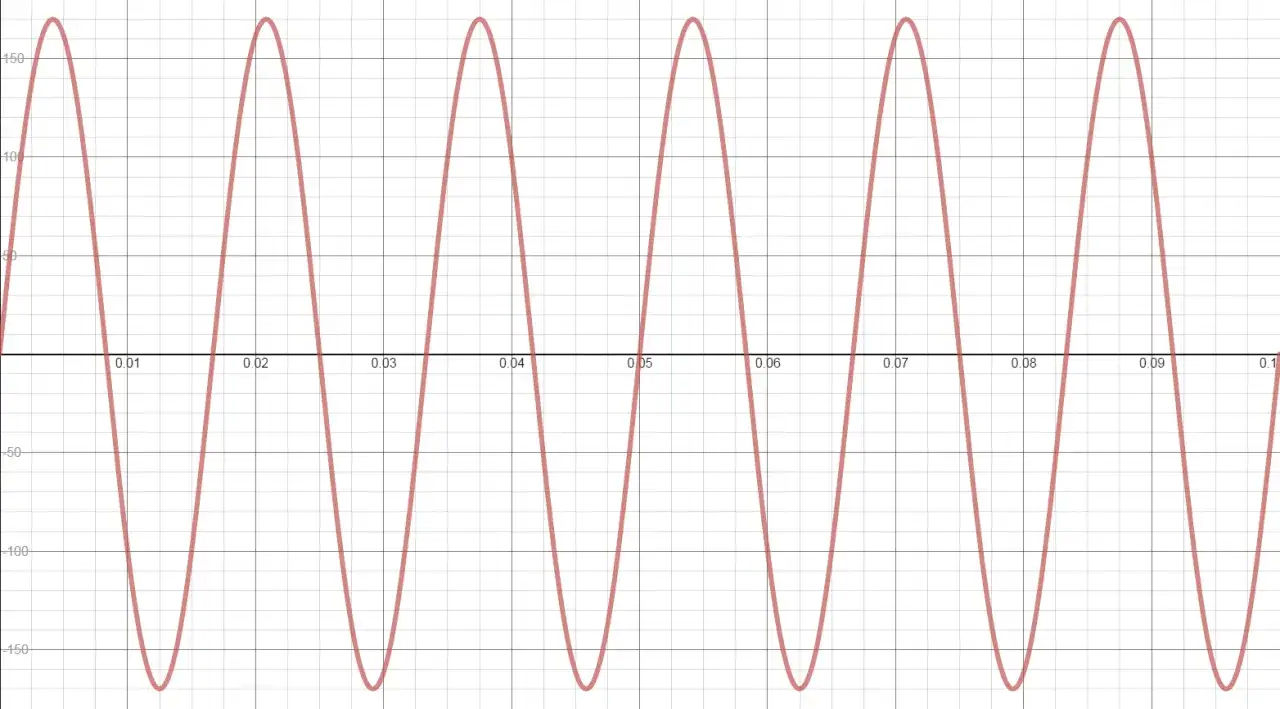

W tym układzie ładunek elektryczny nie płynie stale w jedną stronę. Kierunek odwraca się okresowo, a napięcie przybiera dodatnie i ujemne wartości wokół punktu odniesienia. W sieci publicznej najczęściej mamy do czynienia z sinusoidą, czyli przebiegiem, który płynnie rośnie, opada i przechodzi przez zero.
To ważne, bo z takiego kształtu wynikają wszystkie praktyczne cechy zasilania: sposób przesyłu, dobór zabezpieczeń, praca silników i zachowanie zasilaczy. Nie każdy przebieg przemienny jest idealnie gładki, ale im bliżej sinusoidy, tym zwykle mniej problemów z zakłóceniami i stratami.
Sinusoida jest standardem, ale nie jedyną możliwością
W energetyce sieciowej dąży się do przebiegu sinusoidalnego, bo jest przewidywalny i łatwy do obsługi przez transformatory oraz większość urządzeń. W elektronice i przetwornicach można spotkać także przebiegi prostokątne albo trójkątne, ale to już inna klasa zastosowań. W praktyce właśnie dlatego jakość energii ma znaczenie: odkształcony przebieg potrafi podnieść straty, nagrzać elementy i utrudnić pracę wrażliwym odbiornikom.
Częstotliwość nie jest tylko liczbą na papierze
50 Hz oznacza 50 pełnych okresów na sekundę. Jak podaje PSE, krajowa sieć przesyłowa działa przy częstotliwości 50 Hz, a w polskich sieciach dystrybucyjnych standardem są poziomy 230 i 400 V. To nie jest detal dla inżynierów, bo częstotliwość wpływa między innymi na pracę silników, zegarów synchronicznych i części urządzeń zasilanych przez transformatory.
Przeczytaj również: Co pierwsze hydraulika czy elektryka? Kluczowe wskazówki i błędy do uniknięcia
Wartość skuteczna mówi więcej niż amplituda
Gdy widzę oznaczenie 230 V, traktuję je jako wartość skuteczną, a nie maksymalny pik przebiegu. Dla sinusoidy szczyt wynosi około 325 V. Innymi słowy, urządzenie nie dostaje „stabilnych” 230 V, tylko przebieg o wyższych chwilowych wartościach, którego efekt energetyczny odpowiada właśnie 230 V prądu stałego.
Ten szczegół często porządkuje cały temat. Kto rozumie różnicę między wartością skuteczną a szczytową, dużo lepiej czyta tabliczki znamionowe i mniej się dziwi, kiedy napięcie w sieci nie zachowuje się jak idealna linia prosta. A skoro znamy już sam przebieg, czas przejść do parametrów, które naprawdę warto sprawdzać.
Jakie parametry trzeba czytać na tabliczce znamionowej
Ja zwykle patrzę na ten temat praktycznie: nie wystarczy wiedzieć, że coś działa „na 230 V”. Liczy się cały zestaw cech, który mówi, czy urządzenie będzie pracowało poprawnie i bezpiecznie w danej instalacji.
| Parametr | Co oznacza | Dlaczego jest ważny | Przykład z praktyki |
|---|---|---|---|
| Napięcie skuteczne | Wartość użytkowa przebiegu | Decyduje o zgodności z siecią | 230 V albo 400 V |
| Częstotliwość | Liczba okresów na sekundę | Wpływa na silniki, transformatory i część zasilaczy | 50 Hz |
| Liczba faz i przesunięcie | Czy instalacja ma jeden czy trzy przebiegi przesunięte względem siebie | Odpowiada za równomierną pracę większych odbiorników | 3 fazy przesunięte o 120° |
| Kształt przebiegu | Sinusoida, odkształcenia, przebieg z falownika lub generatora | Ma wpływ na straty i zakłócenia | Im bliżej sinusoidy, tym zwykle lepiej |
| Moc i prąd rozruchowy | Ile energii urządzenie pobiera w pracy i przy starcie | Kluczowe dla bezpieczników, UPS i agregatów | Lodówka, pompa, kompresor |
Przy obciążeniach indukcyjnych i pojemnościowych dochodzi jeszcze współczynnik mocy. Mówiąc prościej, ten sam pobór prądu nie zawsze daje tę samą użyteczną moc. To dlatego dwa urządzenia o podobnym oznaczeniu na obudowie mogą zachowywać się zupełnie inaczej w instalacji.
W praktyce najbardziej zdradliwy jest właśnie ten moment, gdy parametry wyglądają podobnie, a realne obciążenie już nie. I tu naturalnie pojawia się pytanie, dlaczego energetyka od dawna opiera się akurat na takim rozwiązaniu, a nie na innym.
Dlaczego sieć energetyczna korzysta właśnie z takiego rozwiązania
Najważniejszy powód jest techniczny, nie ideologiczny. Generatory w elektrowniach naturalnie produkują przebieg przemienny, a transformatory pozwalają łatwo podnosić i obniżać napięcie. To ogromna przewaga, bo przy wyższym napięciu ten sam strumień mocy płynie mniejszym prądem, a straty cieplne w przewodach są niższe.
W uproszczeniu: mniejszy prąd oznacza mniej ciepła, mniejsze straty i lepszą opłacalność przesyłu na odległość. Dlatego sieć może przesyłać energię wysokim napięciem, a dopiero bliżej odbiorcy obniżać je do poziomu bezpiecznego i wygodnego w użyciu.
Jak podaje PSE, krajowa sieć przesyłowa działa przy 50 Hz, a sieci dystrybucyjne w Polsce obejmują poziomy 230 i 400 V. To dobrze pokazuje, że cały system jest zbudowany wokół jednego standardu, od źródła po odbiorcę.
Są też wyjątki. W bardzo długich połączeniach, połączeniach podmorskich albo projektach o specyficznych wymaganiach stosuje się przesył HVDC, czyli prąd stały wysokiego napięcia. To jednak rozwiązanie specjalistyczne, a nie model codziennego zasilania domów. W zwykłej energetyce to właśnie zasilanie przemienne pozostaje podstawą.
Skoro wiadomo już, skąd bierze się jego dominacja, warto zobaczyć, gdzie spotykasz to rozwiązanie na co dzień i jak łączy się ono z fotowoltaiką.
Gdzie spotkasz go na co dzień i jak łączy się z fotowoltaiką
W domu spotykasz go praktycznie wszędzie: w gniazdku, oświetleniu, pralce, pompie ciepła, klimatyzacji i większości elektroniki zasilanej przez adapter. Silniki indukcyjne, grzałki i tradycyjne transformatory pracują na tym rozwiązaniu wyjątkowo dobrze, dlatego instalacja domowa nadal jest na nim oparta.
W fotowoltaice sytuacja wygląda trochę inaczej, bo same moduły produkują energię w postaci stałej. Żeby zasilić domowe odbiorniki albo oddać energię do sieci, potrzebny jest falownik, który zamienia ją na przebieg zgodny z siecią. W praktyce to właśnie jakość falownika często decyduje o tym, czy system działa stabilnie, czy tylko wygląda dobrze w katalogu.
Jeśli masz magazyn energii, konwersji bywa jeszcze więcej. Każde dodatkowe przejście przez elektronikę oznacza pewną stratę, zwykle niewielką, ale realną. Dlatego w nowoczesnych projektach patrzę nie tylko na moc paneli, lecz także na architekturę całego systemu: czy lepiej sprawdzi się układ AC-coupled, czy DC-coupled, i ile przetwarzania energii naprawdę potrzebujesz.
To prowadzi do ważnego porównania: kiedy lepiej sprawdza się zasilanie przemienne, a kiedy stałe ma przewagę.

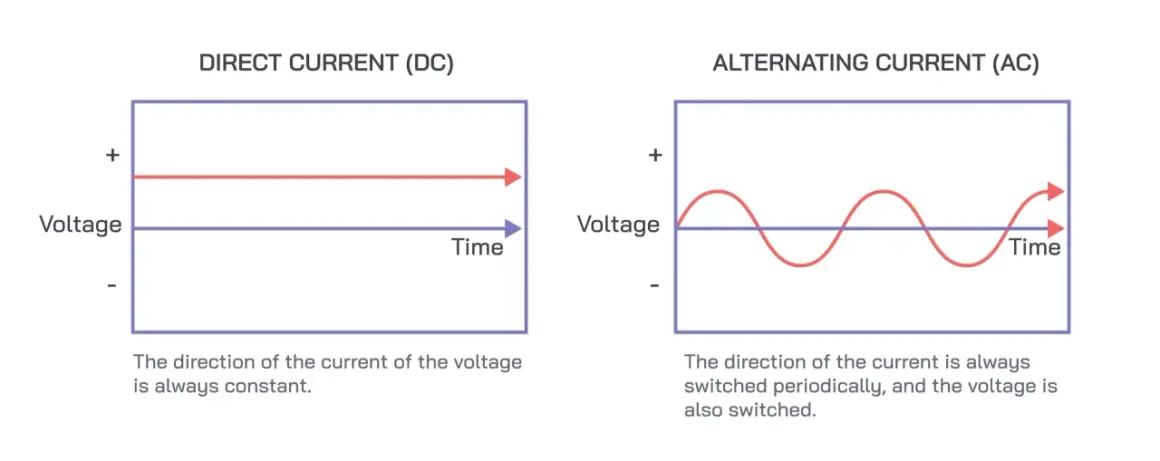

Prąd przemienny a prąd stały bez marketingowych uproszczeń
| Cecha | Zasilanie przemienne | Zasilanie stałe |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jest stały |
| Zmiana napięcia | Łatwa dzięki transformatorom | Wymaga elektroniki mocy |
| Przesył energii | Standard sieci publicznych | Ważny w bateriach, elektronice i PV przed falownikiem |
| Typowe zastosowania | Domy, sieci, silniki, grzałki | Akumulatory, układy elektroniczne, moduły fotowoltaiczne |
| Ograniczenia | Odkształcenia, współczynnik mocy, synchronizacja | Trudniejsze podnoszenie i obniżanie napięcia na dużą skalę |
Nie ma tu zwycięzcy absolutnego. Zasilanie przemienne wygrywa tam, gdzie liczy się przesył i prosta dystrybucja, a prąd stały tam, gdzie energię trzeba magazynować albo zasilać precyzyjną elektronikę. Właśnie dlatego nowoczesna instalacja często łączy oba światy: panele i baterie pracują po stronie stałej, a budynek oraz sieć po stronie przemiennej.
To zestawienie porządkuje wiele nieporozumień. Największym błędem jest myślenie, że jedno rozwiązanie jest „lepsze” zawsze i wszędzie. W praktyce liczy się dopasowanie do zadania, a to prowadzi prosto do kwestii bezpieczeństwa i poprawnego doboru sprzętu.
Na co uważać przy instalacji i zakupie urządzeń
Najczęstszy błąd, jaki widzę, to patrzenie wyłącznie na napięcie z plakietki. Dwa urządzenia z napisem 230 V mogą mieć zupełnie inne wymagania dotyczące częstotliwości, mocy rozruchowej i jakości przebiegu. To szczególnie ważne przy sprzęcie z importu, agregatach, falownikach i zasilaczach awaryjnych.
- Sprawdź oznaczenie typu 230 V ~ 50 Hz albo 230/400 V ~, bo samo napięcie nie mówi wszystkiego.
- Przy silnikach, pompach i sprężarkach zwróć uwagę na prąd rozruchowy, który bywa wyraźnie większy od roboczego.
- Sprzęt z USA lub Japonii często wymaga nie tylko przejściówki do gniazdka, ale też zgodności napięcia i częstotliwości.
- Przy fotowoltaice i backupie upewnij się, że falownik synchronizuje się z siecią i ma właściwe zabezpieczenia.
- Do pomiarów używaj właściwego trybu miernika, bo pomylenie AC z DC daje błędny odczyt i fałszuje wnioski.
W praktyce przy pracy z instalacją liczy się jeszcze jedna rzecz: nie próbuj zgadywać. Jeśli nie jesteś pewien parametrów, sprawdź dokumentację albo tabliczkę znamionową, bo tu naprawdę łatwo o kosztowny błąd. To właśnie takie drobiazgi decydują, czy system działa poprawnie od pierwszego dnia.
Takie podejście pomaga też lepiej czytać urządzenia z kategorii „plug and play”, które w rzeczywistości nie są aż tak proste, jak wygląda to na pudełku. A skoro temat rozstawia już pojęcia na właściwych miejscach, warto domknąć go kilkoma praktycznymi wnioskami.
Co to oznacza dla domowej instalacji i energetyki odnawialnej
Jeśli mam sprowadzić temat do jednego wniosku, to najważniejsze jest dopasowanie źródła, przetwarzania i odbiornika. Panele PV produkują energię stałą, dom działa w standardzie sieciowym, a między nimi stoi elektronika, która musi być dobrana z głową. Im mniej niepotrzebnych konwersji, tym zwykle mniej strat i prostsza diagnostyka.
Dla właściciela domu najważniejsze są trzy rzeczy: czy urządzenie akceptuje 230 V i 50 Hz, czy instalacja jest jednofazowa czy trójfazowa oraz czy falownik i zabezpieczenia są dobrane do realnego obciążenia. To właśnie te detale najczęściej decydują o bezproblemowej pracy systemu, a nie sam napis na etykiecie.
- Przy zakupie sprzętu czytaj tabliczkę znamionową, nie tylko nazwę produktu.
- Przy fotowoltaice patrz na cały układ, a nie wyłącznie na moc paneli.
- Przy urządzeniach z silnikiem planuj zapas na start, bo rozruch bywa najbardziej wymagający.
Gdy rozumiesz te zasady, łatwiej porównujesz urządzenia, rozsądniej planujesz instalację i unikasz pomyłek, które później kosztują najwięcej czasu. W energetyce i w domu to właśnie dobrze dobrany standard robi największą różnicę.
