Triak to półprzewodnikowy element elektroniczny, który pozwala sterować prądem przemiennym bez mechanicznych styków. W praktyce trafia do ściemniaczy, regulatorów mocy, prostych układów automatyki i sterowników grzałek, bo łączy szybkie przełączanie z dużą trwałością. Pokażę, jak działa, kiedy ma sens, jak go dobrać i gdzie łatwo popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto wiedzieć o sterowaniu AC
- Pracuje wyłącznie w obwodach z prądem przemiennym i przewodzi w obu połówkach sinusoidy.
- Wyzwala się impulsem na bramkę, a gaśnie samoczynnie, gdy prąd spadnie poniżej prądu podtrzymania.
- Najlepiej czuje się w ściemniaczach, regulatorach grzałek i prostych układach automatyki.
- Przy doborze ważniejsze od samej nazwy katalogowej są napięcie blokowania, chłodzenie i charakter obciążenia.
- Nie jest dobrym wyborem do DC, a przy obciążeniach indukcyjnych wymaga większej ostrożności.
Jak działa triak w obwodzie AC
Najprościej mówiąc, to sterowany elektronicznie łącznik, który po podaniu impulsu na bramkę zaczyna przewodzić prąd w obu kierunkach. W sieci 50 Hz każda połówka sinusoidy trwa 10 ms, więc moment wyzwolenia w tej krótkiej chwili decyduje o tym, ile energii trafi do obciążenia. Po zapłonie element pozostaje w stanie przewodzenia aż do chwili, gdy prąd spadnie poniżej prądu podtrzymania.
Impuls wyzwalający
Do uruchomienia nie potrzeba dużej energii, tylko odpowiednio dobranego impulsu sterującego. W praktyce to właśnie bramka odróżnia taki element od prostego przełącznika: dostaje sygnał, a sam układ mocy bierze na siebie resztę pracy.
Naturalne wyłączenie przy zerze
W obwodzie przemiennym prąd i napięcie co chwilę przechodzą przez zero, więc przewodzenie nie trwa wiecznie. To duża zaleta, bo nie trzeba osobnego układu wyłączającego. Z drugiej strony oznacza to też, że ten element nie nadaje się do typowego sterowania DC, bo tam nie ma naturalnego punktu wygaśnięcia.
Przeczytaj również: Ile zarabia elektryk po zawodówce? Zaskakujące fakty o pensjach
Sterowanie fazowe i grupowe

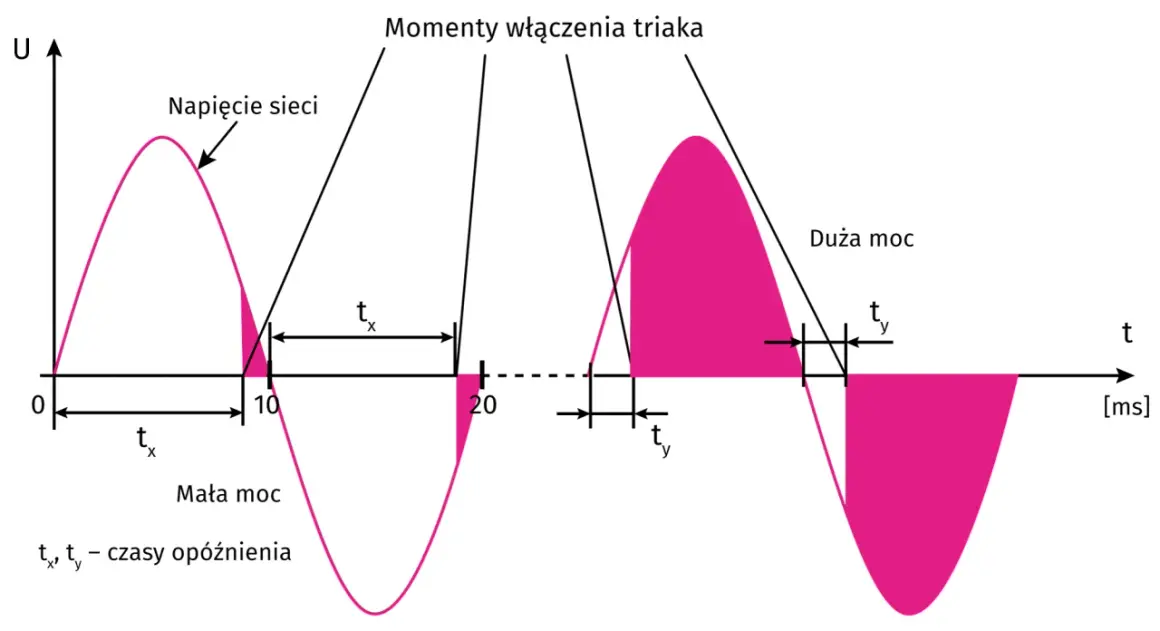

Najczęściej spotkasz dwa sposoby regulacji. Sterowanie fazowe polega na opóźnianiu zapłonu w każdej połówce sinusoidy, dzięki czemu zmienia się moc oddawana do odbiornika. Sterowanie grupowe załącza całe okresy lub paczki okresów i bywa spokojniejsze dla sieci, zwłaszcza przy grzałkach. Ja zwykle zaczynam od pytania nie „czy da się to zrobić”, tylko „czy sieć i obciążenie zniosą to bez zbędnych zakłóceń”. Gdy ten mechanizm jest jasny, łatwiej ocenić, gdzie rozwiązanie będzie naprawdę użyteczne.
Gdzie ten element sprawdza się najlepiej
W systemach związanych z energią i automatyką najlepiej czuje się tam, gdzie prąd jest przemienny, obciążenie przewidywalne, a wymagana jest płynna regulacja albo ciche załączanie. W instalacjach OZE widzę go częściej w obwodach pomocniczych niż w samym sercu falownika: przy grzałkach nadwyżek, wentylatorach, prostych układach odciążania i sterowaniu osprzętem AC.
| Zastosowanie | Dlaczego działa dobrze | Na co uważać |
|---|---|---|
| Ściemniacze oświetlenia | Płynne cięcie sinusoidy daje regulację jasności bez ruchomych styków. | Nie każde źródło LED toleruje takie sterowanie; trzeba sprawdzić kompatybilność. |
| Grzałki i ogrzewanie nadwyżek energii | Obciążenie rezystancyjne jest dla tego rozwiązania najbardziej przewidywalne. | Przy regulacji fazowej rosną zakłócenia; często lepsze jest załączanie grupowe. |
| Wentylatory i silniki uniwersalne | Da się regulować prędkość w prostych układach. | Prąd rozruchowy, hałas i grzanie szybko pokazują granice takiej metody. |
| Automatyka domowa i budynkowa | Ciche przełączanie i brak zużycia styków poprawiają trwałość. | Trzeba pilnować EMC, izolacji i prądu upływu. |
Jeśli patrzę na zastosowania praktycznie, to najważniejsza jest prostota obciążenia. Grzałka zachowuje się przewidywalnie, ale transformator, silnik indukcyjny albo zasilacz impulsowy potrafią zmienić dobry pomysł w źródło zakłóceń i ciepła. To prowadzi do pytania, jak dobrać parametry bez przepłacania i bez ryzyka przegrzania.
Jak dobrać odpowiedni model do obciążenia
Ja zwykle zaczynam od trzech liczb: napięcia sieci, prądu roboczego i prądu rozruchowego. Przy instalacji 230 V AC napięcie szczytowe wynosi około 325 V, dlatego w praktyce rozsądny zapas daje się najczęściej przez wybór elementu na 600 V, a przy trudniejszych warunkach nawet 800 V. Sam prąd znamionowy z katalogu nie wystarcza, bo realny układ grzeje się inaczej niż notatka w karcie produktu.
| Parametr | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Napięcie blokowania | Dla sieci 230 V rozważ 600 V lub 800 V. | Nie opieraj się tylko na wartości RMS; przepięcia i szpilki są realne. |
| Prąd znamionowy | Zapas 2x dla obciążeń rezystancyjnych, 3-5x dla indukcyjnych lub z dużym rozruchem. | Sprawdź temperaturę obudowy, bo katalogowy prąd obowiązuje w określonych warunkach. |
| Czułość bramki | Dobierz do sposobu sterowania. | Bezpośredni mikrokontroler zwykle wymaga dodatkowego drivera lub izolacji. |
| Chłodzenie i obudowa | TO-220, radiator, izolacja termiczna. | Mały element bez radiatora często nie wytrzyma prądu, który na papierze wygląda bezpiecznie. |
| Rodzaj obciążenia | Rezystancyjne, indukcyjne, pojemnościowe. | Im trudniejsze obciążenie, tym większe znaczenie ma snubber i filtracja zakłóceń. |
W praktyce pomaga też proste rozróżnienie: jeśli układ ma sterować grzałką, wybór bywa łatwy; jeśli ma regulować silnik albo transformator, trzeba liczyć się z większymi stratami, zakłóceniami i ryzykiem nieprawidłowego wyzwalania. Snubber to mały układ RC ograniczający strome narastanie napięcia, który często ratuje stabilność całości. Gdy parametry są już dobrane, naturalnie pojawia się porównanie z innymi sposobami przełączania.
Porównanie z przekaźnikiem i SSR
Wybór nie sprowadza się do pytania, co jest nowocześniejsze. Liczy się to, czy potrzebujesz pełnego odcięcia, cichej pracy, częstego przełączania albo regulacji mocy. W wielu projektach trzy rozwiązania rozwiązują podobny problem, ale każde robi to inaczej.
| Rozwiązanie | Mocne strony | Słabe strony | Kiedy je wybrać |
|---|---|---|---|
| Element półprzewodnikowy AC | Ciche przełączanie, brak zużycia mechanicznego, szybka reakcja. | Prąd upływu, możliwe zakłócenia, tylko prąd przemienny. | Ściemniacze, grzałki, prosta automatyka, cicha praca. |
| Przekaźnik mechaniczny | Pełne odcięcie, prosty dobór, obsługuje AC i DC. | Hałas, zużycie styków, wolniejsze przełączanie. | Gdy liczy się całkowita separacja i brak upływu. |
| Przekaźnik półprzewodnikowy (SSR) | Cisza, trwałość, wygodna izolacja sterowania. | Cena, grzanie, często prąd upływu i spadek napięcia. | Gdy potrzebujesz wygody, izolacji i częstego przełączania. |
W praktyce wiele przekaźników półprzewodnikowych dla AC jest zbudowanych właśnie na tym typie elementu albo na bardzo podobnej strukturze, więc różnica dotyczy nie tylko nazwy, ale całej filozofii sterowania. Ja wybieram rozwiązanie po odpowiedzi na jedno pytanie: czy chcę tylko załączać odbiornik, czy również płynnie sterować jego mocą. Sama tabela jednak nie wystarczy, bo większość problemów bierze się z kilku powtarzalnych błędów montażowych.
Najczęstsze błędy i ograniczenia w praktyce
Największy błąd to próba użycia tego rozwiązania tam, gdzie prąd nie ma naturalnego przejścia przez zero. Drugi klasyk to niedoszacowanie prądu rozruchowego: odbiornik wygląda na 300 W, ale przez pierwsze milisekundy potrafi wymagać znacznie więcej. Trzecia pułapka to zbyt optymistyczne założenie, że element „na katalogowy prąd” poradzi sobie bez radiatora.
- Zastosowanie do DC - w obwodzie stałym element może się nie wyłączyć tak, jak oczekujesz.
- Ignorowanie prądu upływu - w LED-ach i zasilaczach elektronicznych może pojawić się lekkie świecenie albo niepełne odłączenie.
- Brak zapasu na rozruch - silnik, transformator lub duża grzałka potrafią pobrać więcej niż wynika z tabliczki.
- Pominięcie radiatora - spadek napięcia na przewodzącym elemencie zamienia się w ciepło, a ciepło w ograniczenie trwałości.
- Regulacja fazowa ciężkich obciążeń indukcyjnych - bez filtracji i zabezpieczeń łatwo o zakłócenia, buczenie i fałszywe wyzwalanie.
- Bezpośrednie sterowanie z mikrokontrolera - bez izolacji i odpowiedniego drivera ryzykujesz niestabilność, a czasem uszkodzenie całego układu.
Najuczciwiej patrzeć na to tak: to nie jest uniwersalny „przełącznik do wszystkiego”, tylko bardzo dobry kompromis w obwodach AC, pod warunkiem że dobrze znasz obciążenie i sposób pracy układu. Właśnie dlatego przed uruchomieniem sprawdzam jeszcze kilka rzeczy, które oszczędzają najwięcej czasu na etapie testów.
Co sprawdzam przed podaniem napięcia
Przed pierwszym uruchomieniem robię krótką kontrolę, bo na tym etapie najłatwiej wyłapać błędy, które później kosztują najwięcej czasu. To nie jest skomplikowana lista, ale każdy punkt ma znaczenie.
- Czy obciążenie jest rzeczywiście AC, a nie DC lub zasilane przez nietypowy mostek.
- Czy prąd roboczy i rozruchowy mają sensowny zapas względem elementu i radiatora.
- Czy napięcie blokowania ma bezpieczny margines względem sieci 230 V i spodziewanych przepięć.
- Czy sposób sterowania wymaga regulacji fazowej, czy wystarczy załączanie grupowe.
- Czy zapewniono izolację sterowania, odstępy na płytce i ochronę przed zakłóceniami.
- Czy prąd upływu nie spowoduje świecenia LED-ów albo niepełnego odcięcia odbiornika.
Jeżeli projektujesz układ do sieci 230 V, myśl nie tylko o samym elemencie, ale o całym torze: bramce, izolacji, cieple, zakłóceniach i charakterze obciążenia. Wtedy takie sterowanie daje dokładnie to, do czego zostało stworzone: ciche, trwałe i przewidywalne przełączanie prądu przemiennego.
