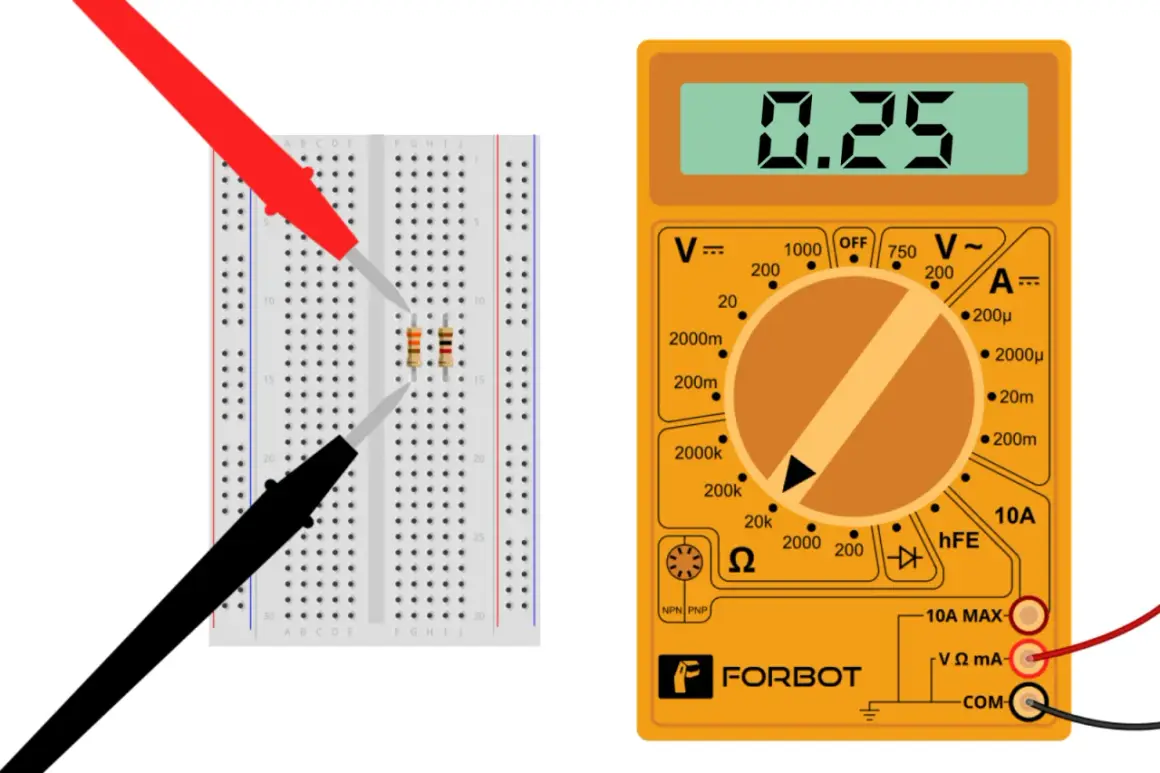

Dzielnik napięcia to prosty układ, który pozwala bezpiecznie obniżyć poziom sygnału, na przykład z 12 V, 24 V albo wyższego napięcia panelu solarnego do wartości akceptowalnej przez układ pomiarowy. W praktyce najczęściej używa się go do pomiaru napięcia, dopasowania sygnału do wejścia przetwornika A/C i tworzenia punktu odniesienia w prostych układach elektronicznych. Problem w tym, że poprawny dobór rezystorów to nie tylko matematyka, ale też obciążenie, pobór prądu i dokładność całego pomiaru.
Najważniejsze zasady podziału napięcia w praktyce
- Układ z dwóch rezystorów daje na wyjściu napięcie będące ułamkiem napięcia wejściowego.
- Najprostszy wzór to Vout = Vin × R2 / (R1 + R2).
- Im większe rezystancje, tym mniejszy pobór prądu, ale większa wrażliwość na obciążenie i zakłócenia.
- Jeśli wyjście zasila przetwornik A/C lub inny układ o niepewnej impedancji, często potrzebny jest bufor albo filtr.
- W instalacjach PV i bateryjnych taki układ służy zwykle do pomiaru, nie do zasilania odbiornika.
Jak działa prosty układ z dwóch rezystorów
W najprostszym wariancie dwa rezystory łączę szeregowo między źródłem napięcia a masą. Napięcie wyjściowe pobieram z punktu pośrodku, czyli z węzła między rezystorami. Ponieważ ten sam prąd płynie przez oba elementy, napięcie rozkłada się proporcjonalnie do ich oporów.
To rozwiązanie jest popularne, bo nie wymaga aktywnych elementów i da się je zbudować z kilku groszowych części. Ma jednak jedno ważne ograniczenie: układ działa dobrze wtedy, gdy obciążenie na wyjściu jest bardzo lekkie. Jeśli podłączony układ zacznie pobierać zauważalny prąd, proporcje przestają być idealne.
Dlatego w praktyce traktuję taki układ jako element pomiarowy lub pomocniczy, a nie uniwersalny sposób „zmniejszania” napięcia w sensie zasilania czegokolwiek. To rozróżnienie od razu porządkuje większość decyzji projektowych.
Jak obliczyć dzielnik napięcia
Wzór jest prosty: Vout = Vin × R2 / (R1 + R2), gdzie R1 to rezystor górny, a R2 dolny, podłączony do masy. Jeśli znam napięcie wejściowe i docelowe napięcie wyjściowe, mogę dobrać stosunek rezystorów tak, aby uzyskać żądany poziom.
Przykład: chcę obniżyć 12 V do około 5 V. Stosunek wynosi 5/12, czyli około 0,417. Jeśli przyjmę R2 = 10 kΩ, to R1 powinien mieć około 14 kΩ. W praktyce wybieram najbliższe wartości z szeregu handlowego, na przykład 15 kΩ i 10 kΩ, co daje około 4,8 V.
Inny przykład: z 24 V chcę zejść do 3,3 V dla wejścia mikrokontrolera. Potrzebuję stosunku około 0,1375. Para 68 kΩ i 10 kΩ daje około 3,08 V, więc jest bezpieczna dla wejścia, choć nie idealnie „na styk”. Przy pomiarach cyfrowych to zwykle zaleta, bo zostawiam zapas na tolerancję rezystorów i wahania zasilania.
Jeśli potrzebujesz precyzji, sama matematyka nie wystarczy. Trzeba jeszcze uwzględnić tolerancję rezystorów, temperaturę, a czasem także rezystancję wejściową układu, który ma ten sygnał odczytywać.
Jak dobrać rezystory, żeby układ nie marnował energii
Wybór wartości rezystorów to zawsze kompromis. Niskie wartości poprawiają odporność na obciążenie i zakłócenia, ale zwiększają pobór prądu. Wysokie wartości oszczędzają energię, lecz podnoszą impedancję wyjściową i sprawiają, że układ staje się bardziej czuły na to, co podłączysz dalej.
Dla prostych projektów pomiarowych często spotyka się zakres od kilku kiloohmów do kilkudziesięciu kiloohmów. Jeśli zależy mi na małym poborze prądu, mogę pójść wyżej, ale wtedy sprawdzam, czy wejście następnego stopnia rzeczywiście ma bardzo dużą impedancję. Gdy tego nie wiem, nie ryzykuję.
To dobrze widać na prostym przykładzie. Przy 12 V i dwóch rezystorach 10 kΩ prąd układu wynosi około 0,6 mA, a strata mocy około 7,2 mW. Gdy zwiększę wartości do 100 kΩ, prąd spada do około 60 µA, a moc do 0,72 mW. Różnica jest duża, ale rośnie też podatność na błędy wynikające z obciążenia i zakłóceń.
| Dobór | Co zyskuję | Na co uważam |
|---|---|---|
| 1 kΩ do 10 kΩ | Mała podatność na obciążenie, lepsza stabilność sygnału | Większy pobór prądu i większa strata mocy |
| 10 kΩ do 100 kΩ | Rozsądny kompromis dla pomiarów i prostych wejść ADC | Większa wrażliwość na błędy przy złym doborze obciążenia |
| Powyżej 100 kΩ | Bardzo mały pobór prądu | Często potrzebny bufor, filtr i lepsza kontrola zakłóceń |
W układach zasilanych z baterii albo z paneli PV ten kompromis ma realne znaczenie. Z jednej strony nie chcę marnować energii, z drugiej nie chcę, żeby odczyt pływał tylko dlatego, że wejście pomiarowe ma nieidealną charakterystykę.
Co psuje dokładność przy obciążeniu i wejściu ADC
Najczęstszy błąd polega na założeniu, że jeśli na schemacie wszystko wygląda idealnie, to w rzeczywistym układzie będzie tak samo. Nie będzie. Każde wejście, przewód czy dodatkowy element tworzy obciążenie, a to zmienia napięcie na wyjściu.
Jeśli następny stopień ma skończoną rezystancję wejściową, dolny rezystor nie pracuje już sam. W praktyce „widzi” równoległe połączenie z obciążeniem, więc efektywny opór maleje, a napięcie wyjściowe spada. Im większe wartości rezystorów w samym dzieleniu, tym większy błąd może się pojawić.
Szczególnie ważne jest to przy przetwornikach A/C. Ich wejście może wymagać krótkiego czasu ładowania kondensatora próbkującego, więc zbyt wysoka impedancja źródła pogarsza dokładność i czas ustalania. W praktyce często pomaga bufor na wzmacniaczu operacyjnym, który oddziela dzielnik od wejścia pomiarowego.
W prostych pomiarach daję też często kondensator 10 nF do 100 nF przy węźle pomiarowym, jeśli sygnał nie zmienia się szybko. Taki filtr tłumi zakłócenia z przetwornic, długich przewodów i pracy falownika, czyli problemów bardzo typowych dla instalacji energii odnawialnej.
To właśnie tu najłatwiej odróżnić projekt „działa na stole” od projektu, który działa stabilnie po zamknięciu w obudowie i podłączeniu do reszty systemu.
Gdzie taki układ naprawdę się przydaje
Najbardziej oczywiste zastosowanie to pomiar napięcia przez mikrokontroler. Jeśli wejście ADC akceptuje 3,3 V, a ja muszę mierzyć 12 V, 24 V albo wyższe napięcie z obwodu bateryjnego czy PV, prosty układ rezystorowy daje bezpieczne skalowanie sygnału.
W instalacjach fotowoltaicznych spotykam go między innymi do kontroli napięcia akumulatora, szyny DC, punktu pomiarowego przed przetwornicą albo wyjścia z regulatora ładowania. To wygodne rozwiązanie, ale tylko wtedy, gdy pamiętam o separacji pomiaru od zasilania i o odpowiednim zakresie wejściowym przetwornika.
Poniżej najczęstsze scenariusze, w których taki układ ma sens:
- pomiar napięcia akumulatora w systemie 12 V, 24 V lub 48 V,
- skalowanie napięcia do wejścia ADC w mikrokontrolerze,
- ustawianie poziomu odniesienia w prostych torach analogowych,
- odczyt napięcia z panelu, magazynu energii lub linii DC w układach monitoringu,
- regulacja sygnału audio lub czujnikowego, gdy potrzebny jest tylko prosty podział poziomu.
Widzisz tu wspólny mianownik: układ ma mierzyć albo dopasować sygnał, a nie zasilać odbiornik. To ważna granica, bo od niej zależy cały sposób projektowania.
Najczęstsze błędy i bezpieczne nawyki przy projektowaniu
Najgorsze błędy są zwykle proste. Ktoś liczy tylko sam stosunek rezystorów, ignoruje obciążenie i potem dziwi się, że napięcie „ucieka”. Ktoś inny wybiera zbyt duże rezystancje, żeby ograniczyć pobór prądu, a potem walczy z zakłóceniami i niestabilnym odczytem.
Warto pilnować kilku zasad:
- sprawdzam, czy wejście kolejnego układu ma bardzo dużą impedancję,
- nie projektuję układu „na styk”, zostawiam margines dla tolerancji rezystorów,
- przy wyższych napięciach zwracam uwagę na moc wydzielaną na rezystorach,
- dla napięć z instalacji PV albo zasilaczy impulsowych przewiduję filtrację zakłóceń,
- gdy pomiar ma być dokładny, rozważam rezystory o lepszej tolerancji, na przykład 1% zamiast 5%.
Jest też praktyczny detal, o którym początkujący często zapominają: rezystor ma nie tylko wartość, ale i moc oraz dopuszczalne napięcie pracy. Przy wysokich napięciach lepiej rozłożyć spadek na kilka elementów szeregowo niż opierać wszystko na jednym małym rezystorze.
Dobrze dobrany układ nie jest skomplikowany. Jest po prostu odporny na to, co w realnym projekcie zwykle psuje najpiękniejsze obliczenia.
Co zapamiętać, zanim włączysz taki układ do projektu
Najbezpieczniej myśleć o tym rozwiązaniu jak o prostym narzędziu do skalowania napięcia, a nie o „miniaturowym zasilaczu”. Gdy ma służyć do pomiaru, najlepiej działa przy lekkim obciążeniu, sensownych wartościach rezystorów i dobrze znanym wejściu docelowym.
Jeśli buduję coś do monitoringu energii, pomiaru napięcia akumulatora albo kontroli obwodu PV, zaczynam od trzech pytań: jakie jest napięcie maksymalne, jaką impedancję ma wejście odczytujące i ile prądu mogę bezpiecznie stracić na samym układzie. Odpowiedzi na te trzy rzeczy zwykle wystarczą, żeby uniknąć większości błędów.
W praktyce najlepszy projekt to nie ten, który ma najprostszy schemat, ale ten, który nadal działa poprawnie po podłączeniu przewodów, przetwornika A/C i rzeczywistego źródła napięcia. Właśnie wtedy prosty podział napięcia pokazuje, czy został policzony dobrze, czy tylko wyglądał dobrze na papierze.
