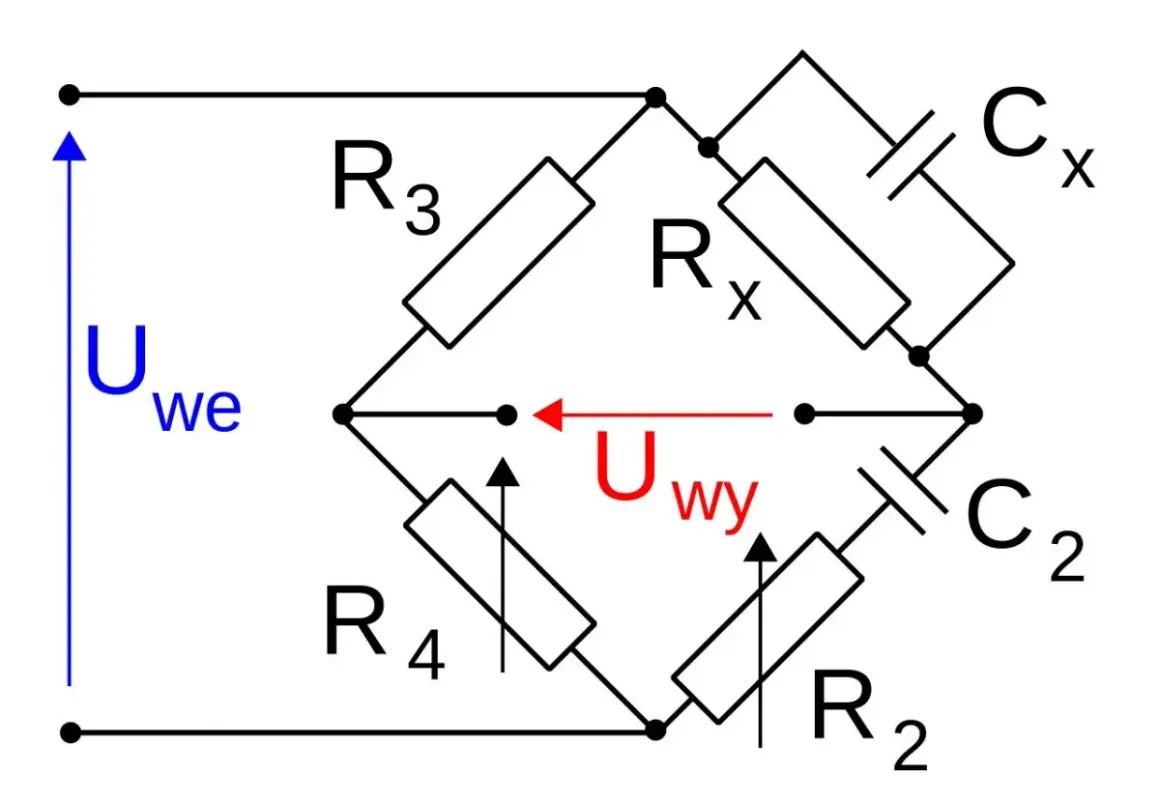

Pojemność kondensatora określa, ile ładunku element może zmagazynować przy danym napięciu, a w praktyce decyduje o filtracji tętnień, stabilizacji zasilania i pracy układów czasowych. Gdy rozumie się ten parametr, łatwiej dobrać właściwy element do prostego zasilacza, przetwornicy albo układu związanego z energią słoneczną. Poniżej rozkładam temat na definicję, wzory, oznaczenia i typowe błędy, które naprawdę robią różnicę.
Najważniejsze fakty w jednym miejscu
- Ta wielkość opisuje zdolność elementu do gromadzenia ładunku przy określonym napięciu, a nie ilość energii sama w sobie.
- W praktyce liczą się przede wszystkim: powierzchnia okładek, odległość między nimi i rodzaj dielektryka.
- Najczęściej spotkasz jednostki µF, nF i pF; sam farad jest w elektronice bardzo dużą wartością.
- Łączenie równoległe zwiększa łączną wartość, a szeregowe poprawia dopuszczalne napięcie, ale zmniejsza pojemność zastępczą.
- W zasilaczach i falownikach równie ważne jak sama wartość są ESR, prąd tętnień, temperatura pracy i zapas napięcia.
- Na obudowie zawsze sprawdzaj nie tylko oznaczenie wartości, lecz także typ dielektryka, tolerancję i polaryzację.
Co naprawdę mierzy ten parametr
Najprościej mówiąc, chodzi o stosunek zgromadzonego ładunku do napięcia. Zapisuje się to wzorem C = Q/U, gdzie C to pojemność, Q oznacza ładunek, a U napięcie. W praktyce im większa wartość C, tym więcej ładunku element przyjmie przy tym samym napięciu, a więc tym większy potencjał ma do wygładzania zasilania, podtrzymania energii lub filtrowania zakłóceń.
Jednostką jest farad, ale w elektronice użytkowej pełne farady pojawiają się rzadko. Dużo częściej pracuje się na mikrofaradach, nanofaradach i pikofaradach. Dla szybkiej orientacji patrzę na to tak:
| Jednostka | Oznaczenie | Typowe zastosowanie |
|---|---|---|
| farad | F | Superkondensatory i specjalistyczne układy magazynowania |
| mikrofarad | µF | Zasilacze, układy czasowe, audio, filtracja tętnień |
| nanofarad | nF | Odsprzęganie, filtry, układy impulsowe |
| pikofarad | pF | Układy wysokiej częstotliwości, strojenie, radio |
Warto pamiętać o prostym przeliczeniu: 1 µF = 1000 nF = 1 000 000 pF. Sama liczba na obudowie nie mówi jednak wszystkiego, bo o realnym zachowaniu elementu decyduje jeszcze jego konstrukcja i materiał dielektryczny. Skoro już wiadomo, co mierzymy, czas sprawdzić, od czego ta wartość naprawdę zależy.
Od czego zależy jej wartość w praktyce
W najprostszym modelu kondensator przypomina dwie okładki rozdzielone izolatorem. Dla układu płyt równoległych można to ująć wzorem C = εA/d, gdzie A to powierzchnia okładek, d to odległość między nimi, a ε oznacza przenikalność elektryczną dielektryka. Z tego od razu wynika trzy rzeczy: większa powierzchnia zwiększa wartość, mniejszy odstęp też ją zwiększa, a lepszy materiał izolacyjny potrafi podnieść ją wyraźnie bez zmiany wymiarów.
- Większa powierzchnia elektrod daje większą zdolność magazynowania ładunku.
- Mniejsza odległość między okładkami zwykle podnosi wartość, ale zwiększa też wymagania dotyczące przebicia izolacji.
- Wyższa przenikalność dielektryka wzmacnia efekt bez konieczności powiększania elementu.
- Geometria i technologia wykonania zmieniają realne zachowanie bardziej, niż sugerowałby sam prosty model.
- Temperatura i napięcie pracy potrafią obniżyć rzeczywistą wartość, zwłaszcza w kondensatorach ceramicznych o większej gęstości upakowania.
To dlatego dwa elementy z takim samym nadrukiem mogą w układzie zachowywać się inaczej. Jeden będzie stabilniejszy, drugi bardziej wrażliwy na temperaturę albo napięcie stałe. Właśnie z tego powodu przy doborze często patrzę nie tylko na samą liczbę, ale też na typ dielektryka i warunki pracy. Skoro konstrukcja ma aż takie znaczenie, warto zobaczyć, co dzieje się po połączeniu kilku elementów.
Jak łączyć kondensatory, gdy potrzebujesz innej wartości
W praktyce rzadko trafia się dokładnie taki element, jakiego wymaga układ. Wtedy łączy się kilka sztuk, ale trzeba wiedzieć, co taki układ naprawdę robi. Najprościej: połączenie równoległe zwiększa łączną wartość, a połączenie szeregowe zmniejsza ją, jednocześnie podnosząc dopuszczalne napięcie całego zestawu.
| Rodzaj połączenia | Wzór | Efekt praktyczny | Kiedy ma sens |
|---|---|---|---|
| Równoległe | C = C1 + C2 + ... | Większa łączna wartość i zwykle niższe ESR | Gdy potrzebujesz większej pojemności lub lepszej filtracji |
| Szeregowe | 1/C = 1/C1 + 1/C2 + ... | Mniejsza pojemność, ale wyższa wytrzymałość napięciowa | Gdy ogranicza cię napięcie pracy pojedynczego elementu |
Przykład jest prosty: dwa elementy po 100 µF połączone równolegle dadzą 200 µF, a połączone szeregowo utworzą układ o pojemności mniejszej niż każdy z nich osobno. Przy elementach elektrolitycznych dochodzi jeszcze ważny szczegół: napięcie nie rozkłada się idealnie równo, więc w bardziej wymagających układach stosuje się rezystory wyrównawcze. Ten detal często decyduje o trwałości całego zestawu, dlatego przejście od teorii do oznaczeń na obudowie ma tu duże znaczenie.
Jak czytać oznaczenia na obudowie i w nocie katalogowej
Najwięcej pomyłek widzę wtedy, gdy ktoś patrzy tylko na nadruk z wartością i pomija resztę danych. Tymczasem liczy się nie tylko liczba, ale też zapis jednostki, tolerancja, napięcie pracy i typ dielektryka. W kondensatorach ceramicznych często spotyka się kod trzycyfrowy, w którym pierwsze dwie cyfry oznaczają wartość znaczącą, a trzecia liczbę zer w pikofaradach.
| Oznaczenie | Znaczenie | Interpretacja |
|---|---|---|
| 104 | 100 000 pF | 100 nF, bardzo częsty element odsprzęgający |
| 472 | 4 700 pF | 4,7 nF, typowa wartość w filtrach i układach impulsowych |
| 106 | 10 000 000 pF | 10 µF, spotykane w wielu małych układach zasilania |
Oprócz samej wartości sprawdzam też kilka innych rzeczy. Napięcie pracy mówi, do jakiego poziomu element jest bezpieczny, ale nie należy go traktować jak zapasu do „przypadkowego” przekraczania. Tolerancja pokazuje, jak duże mogą być odchyłki od deklarowanej wartości. W praktyce ceramiki C0G/NP0 są bardzo stabilne, a X7R oferują większe wartości, ale z większą zmiennością przy napięciu i temperaturze. W elektrolitach z kolei trzeba pilnować polaryzacji, bo odwrotne podłączenie to już nie detal, tylko realne ryzyko uszkodzenia. Gdy czytasz opis poprawnie, łatwiej ocenisz, gdzie taki element faktycznie się sprawdzi.
Dlaczego ma znaczenie w zasilaczach, falownikach i układach z PV
W elektronice użytkowej i w układach związanych z energią odnawialną ta wielkość nie jest ozdobą na schemacie. W zasilaczach wygładza napięcie po prostowaniu, w przetwornicach pomaga utrzymać stabilny poziom energii na szynie DC, a w falownikach łagodzi zakłócenia wynikające z szybkiego przełączania tranzystorów. W instalacjach fotowoltaicznych spotkasz ją w obwodach wejściowych, po stronie DC linku, w filtrach EMI i w układach sterowania.
Tu ważna jest jeszcze jedna rzecz: przy prądzie przemiennym kondensator nie zachowuje się jak zwykła przerwa. Jego opór zastępczy, czyli reaktancja pojemnościowa, zależy od częstotliwości i maleje wraz ze wzrostem częstotliwości oraz wartości C. W uproszczeniu zapisuje się to jako Xc = 1 / (2πfC). Dlatego ten sam element może świetnie działać przy zakłóceniach wysokiej częstotliwości, a być mało skuteczny przy niskiej częstotliwości sieciowej.
W zastosowaniach energetycznych ja zawsze patrzę szerzej niż tylko na liczbę w mikrofaradach. Liczą się też ESR, czyli równoważna rezystancja szeregowa, oraz prąd tętnień, bo to one w dużej mierze decydują o nagrzewaniu i żywotności elementu. Dobrze dobrany kondensator w przetwornicy lub falowniku pracuje chłodno i stabilnie; źle dobrany szybko traci parametry, nawet jeśli na papierze ma „wystarczającą” wartość. Skoro znamy już zastosowania, pora nazwać błędy, które najczęściej psują dobór.
Najczęstsze błędy przy doborze
- Patrzenie wyłącznie na wartość bez sprawdzenia napięcia pracy, tolerancji i ESR.
- Brak zapasu napięciowego, zwłaszcza w układach impulsowych, gdzie piki potrafią być wyższe niż napięcie średnie.
- Ignorowanie temperatury, która skraca życie elementu i zmienia jego zachowanie.
- Mylenie polaryzacji w elementach elektrolitycznych.
- Zakładanie idealnego podziału napięcia przy połączeniu szeregowym, bez kontroli prądu upływu.
- Używanie elementu „na styk” w zasilaczu lub falowniku, gdzie prąd tętnień jest realnym obciążeniem.
Najkrócej mówiąc: większa liczba nie zawsze oznacza lepszy efekt. Czasem bezpieczniejszy i trwalszy jest element o nieco mniejszej wartości, ale lepszym dielektryku i wyższym dopuszczalnym prądzie tętnień. To właśnie takie szczegóły odróżniają poprawny dobór od zgadywania, a w praktyce oszczędzają czas przy uruchamianiu układu. Na końcu zostaje już tylko szybka lista rzeczy, które sprawdzam przed montażem.
Na co patrzę, zanim wlutuję element do układu
- Wartość i jednostkę, żeby nie pomylić µF z nF albo pF.
- Napięcie pracy z realnym zapasem, a nie minimalnie powyżej planowanego poziomu.
- Typ dielektryka, bo to on często przesądza o stabilności parametrów.
- ESR i prąd tętnień, jeśli element trafi do zasilacza, przetwornicy lub falownika.
- Temperaturę pracy i spodziewaną trwałość w konkretnych warunkach.
- Polaryzację oraz tolerancję, szczególnie w układach czułych na odchyłki.
Jeśli trzymasz się tych punktów, dobierasz element świadomie, a nie „na oko”. W praktyce właśnie tak unika się układów, które wyglądają dobrze na schemacie, ale w pracy grzeją się, tracą stabilność albo po prostu szybko się zużywają.
