Katoda i anoda to dwa pojęcia, które wyglądają podobnie, ale w praktyce opisują zupełnie inne strony tego samego procesu. W tym artykule wyjaśniam, jak je odróżnić w układach elektrochemicznych, czym różnią się w elektronice i dlaczego znak plus lub minus nie zawsze oznacza to samo. To przyda się przy czytaniu schematów baterii, akumulatorów, elektrolizy i prostych układów z diodami.
Najważniejsze różnice w kilku punktach
- Anoda to elektroda, na której zachodzi utlenianie, a katoda - redukcja.
- W ogniwie galwanicznym anoda jest zwykle ujemna, a katoda dodatnia; w elektrolizie bywa odwrotnie.
- W elektronice nazwy elektrod wynikają przede wszystkim z kierunku prądu i polaryzacji elementu, a nie z reakcji chemicznych.
- W układzie trójelektrodowym pojawiają się jeszcze elektroda odniesienia i pomocnicza, które pełnią inne role niż elektroda robocza.
- Najwięcej błędów bierze się z automatycznego łączenia słów „katoda” i „minus” oraz „anoda” i „plus”.
Najkrótsza definicja, która porządkuje temat
W ujęciu IUPAC sprawa jest prosta: na anodzie zachodzi utlenianie, a na katodzie redukcja. To najpewniejsza reguła, bo nie zależy od tego, czy mówimy o baterii, elektrolizie czy układzie pomiarowym.
Ja zawsze zaczynam od reakcji, a dopiero potem patrzę na znak elektrody. Dzięki temu nie mieszają się pojęcia chemiczne i elektryczne.
| Elektroda | Co się na niej dzieje | Jak ją rozpoznać | Czego nie zakładać automatycznie |
|---|---|---|---|
| Anoda | Utlenianie, czyli oddawanie elektronów | To miejsce, z którego elektrony „wychodzą” do obwodu zewnętrznego | Że zawsze jest dodatnia |
| Katoda | Redukcja, czyli pobieranie elektronów | To miejsce, w którym elektrony są zużywane przez reakcję | Że zawsze jest ujemna |
Ta jedna zasada porządkuje większość schematów, ale jeszcze nie mówi, jaki znak ma dana elektroda w konkretnym układzie. I właśnie tu zaczynają się najczęstsze pomyłki.
Dlaczego plus i minus nie są stałe
W praktyce znak elektrody zależy od tego, czy układ sam wytwarza prąd, czy ktoś go wymusza z zewnątrz. W ogniwie galwanicznym reakcja zachodzi spontanicznie, więc energia chemiczna zamienia się w elektryczną. W elektrolizie jest odwrotnie: zasilacz wymusza przebieg reakcji, która sama z siebie by nie zaszła.
| Układ | Anoda | Katoda | Najprostszy obraz sytuacji |
|---|---|---|---|
| Ogniwo galwaniczne | Zwykle minus | Zwykle plus | Układ sam daje prąd, elektrony płyną od anody do katody |
| Ogniwo elektrolityczne | Zwykle plus | Zwykle minus | Zewnętrzne źródło napięcia wymusza reakcję |
Warto zapamiętać jeszcze jedną rzecz: umowny prąd płynie od plusa do minusa, ale elektrony poruszają się przeciwnie. To zdanie samo w sobie usuwa sporą część chaosu przy nauce elektrotechniki i elektrochemii. Gdy ten sam układ przechodzi z rozładowania do ładowania, nazwy nadal wynikają z reakcji, dlatego trzeba je czytać razem z kontekstem pracy ogniwa.

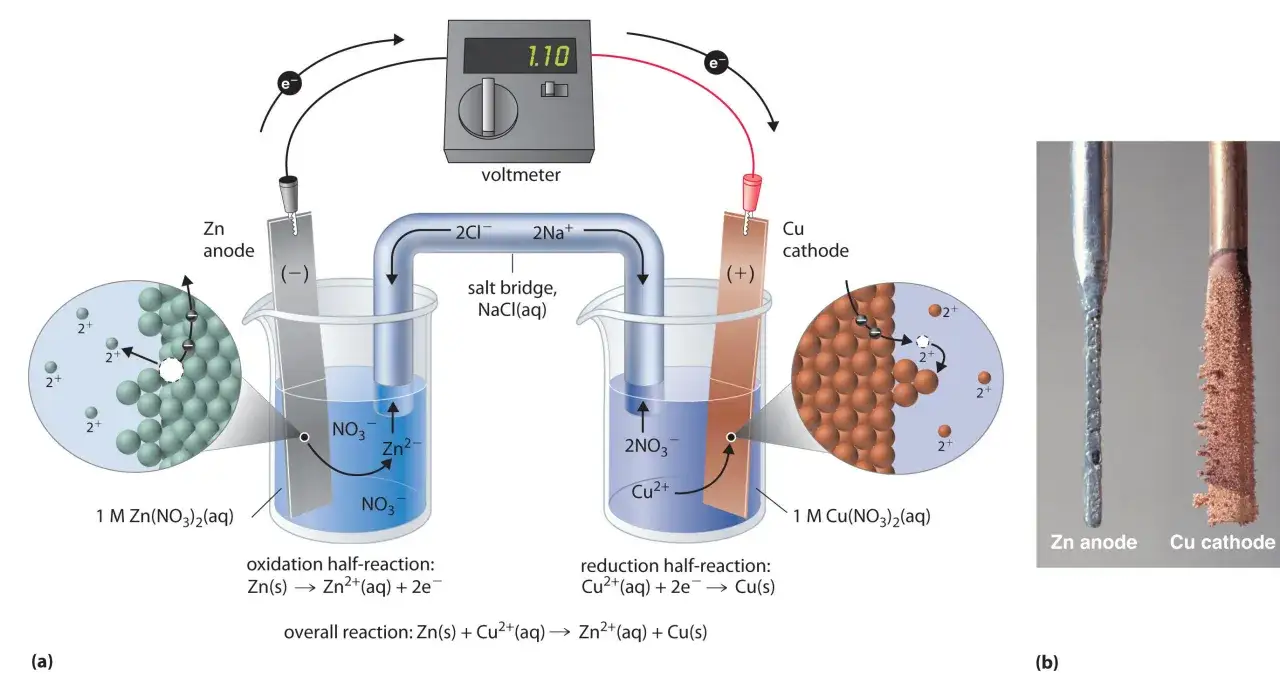

Jak rozpoznać elektrody w ogniwie i podczas elektrolizy
Najprościej patrzeć na to, co dana elektroda robi z elektronami. Jeśli elektroda oddaje elektrony do obwodu, zachodzi na niej utlenianie, więc jest anodą. Jeśli elektrony są pobierane przez reakcję, masz katodę.
W baterii rozładowującej się wygląda to intuicyjnie: jedna elektroda oddaje elektrony, druga je przyjmuje. W elektrolizie obraz jest mniej intuicyjny, bo zasilacz „przestawia” układ i wymusza taki kierunek przepływu, jaki pozwala zajść reakcji niekorzystnej samorzutnie.
- W ogniwie galwanicznym anoda jest źródłem elektronów, a katoda ich odbiorcą.
- W elektrolizie zasilacz pobiera elektrony z anody i dostarcza je do katody, przez co układ zachowuje się odwrotnie niż bateria podczas oddawania energii.
- W akumulatorze ten sam zestaw elektrod może pracować w dwóch trybach, dlatego znak elektryczny nie jest cechą „na zawsze” przypisaną do jednego bieguna.
Jeśli mam w ręku schemat bez opisu, pierwsze pytanie brzmi dla mnie zawsze tak samo: czy układ wytwarza energię, czy ją zużywa? Od odpowiedzi zależy prawie wszystko. A gdy już to wiesz, łatwiej przejść do elektroniki, gdzie nazwy elektrod są używane trochę inaczej.
W elektronice te pojęcia mają prostszy, ale inny sens
W diodach i LED-ach anoda oraz katoda nie opisują reakcji redoks, tylko kierunek przewodzenia prądu. Anoda to strona, do której wpływa prąd umowny w stanie przewodzenia, a katoda to strona, z której ten prąd wypływa. To dlatego dioda blokuje przepływ w jedną stronę i przepuszcza go w drugą.
W praktyce spotkasz też kilka prostych oznaczeń, ale nie polegam wyłącznie na pamięci wzrokowej. Zawsze sprawdzam dokumentację albo oznaczenie obudowy, bo w różnych elementach wygląd „strony katody” może być inny.
- W diodzie prostowniczej ważny jest kierunek przewodzenia, nie chemia.
- W LED katoda bywa oznaczona krótszą nóżką albo ścięciem obudowy, ale nie traktuję tego jako jedynej reguły.
- W lampach elektronowych katoda emituje elektrony, a anoda je zbiera, więc intuicja z elektrolizy nie zawsze się tutaj sprawdza.
To dobry moment, żeby odróżnić „stronę elementu” od „miejsca reakcji chemicznej”. W elektrochemii liczy się proces, w elektronice - polaryzacja i kierunek przewodzenia. Następny krok to układy pomiarowe, gdzie dochodzi jeszcze jedna warstwa pojęć.
W układzie pomiarowym są jeszcze trzy role elektrod
W analizie elektrochemicznej sama para anoda-katoda często nie wystarcza. IUPAC rozróżnia też elektrodę roboczą, elektrodę odniesienia i elektrodę pomocniczą. To właśnie tutaj najłatwiej pomylić funkcję elektrody z jej chwilowym znakiem.
Elektroda robocza jest miejscem, na którym zachodzi interesująca reakcja i to ona może w danym momencie pracować jako anoda albo katoda. Elektroda odniesienia nie ma przenosić istotnego prądu - jej zadaniem jest stabilny punkt porównania potencjału. Elektroda pomocnicza, zwana też przeciwna, zamyka obwód i przenosi prąd potrzebny do pomiaru.
| Elektroda | Rola | Co robi w praktyce | Typowy błąd |
|---|---|---|---|
| Robocza | Miejsce reakcji | To na niej zachodzi proces, który chcesz zbadać | Utożsamianie jej na stałe z anodą albo katodą |
| Odniesienia | Punkt pomiarowy | Daje stabilny potencjał, bez istotnego obciążania układu | Traktowanie jej jak elektrody „aktywnej” |
| Pomocnicza | Zamknięcie obwodu | Przenosi prąd potrzebny do sterowania układem | Mylenie jej z elektrodą, na której zachodzi główna reakcja |
W praktyce taki układ pozwala mierzyć potencjał i prąd osobno, bez mieszania obu rzeczy. Jeśli ktoś zaczyna od jednego przewodu za mało albo za dużo, potem bardzo łatwo wyciąga błędne wnioski z całego pomiaru. To właśnie z tych detali rodzą się najczęstsze pomyłki.
Najczęstsze błędy, które naprawdę wprowadzają chaos
Przez lata widziałem kilka pomyłek, które wracają wyjątkowo często. Nie wynikają ze złej woli, tylko z mieszania kilku różnych definicji w jednym zdaniu.
- „Katoda to zawsze plus” - nie, w elektrolizie katoda jest zwykle ujemna.
- „Anoda to zawsze minus” - też nie, bo przy wymuszonej reakcji znak się odwraca.
- „Elektrony płyną tak samo jak prąd” - nie, elektrony i prąd umowny mają przeciwne kierunki.
- „Jedna elektroda zawsze pełni tę samą rolę” - w akumulatorze i w układach dynamicznych rola zależy od trybu pracy.
- „Elektroda odniesienia może zastąpić roboczą” - nie, bo jej zadanie jest zupełnie inne.
- „Opis z diody da się przenieść na ogniwo chemiczne” - tylko częściowo, bo tutaj działają inne reguły interpretacji.
Jeśli mam wskazać jedną dobrą praktykę, to jest nią czytanie schematu w trzech krokach: najpierw typ układu, potem kierunek reakcji, na końcu znak elektrody. Ta kolejność oszczędza sporo czasu i eliminuje większość nieporozumień. W instalacjach energetycznych różnica staje się jeszcze bardziej praktyczna.
Dlaczego ta wiedza ma znaczenie w instalacjach pv, magazynach energii i elektrolizerach
W systemach związanych z energią odnawialną te pojęcia nie są akademickim dodatkiem. W magazynach energii opartych na akumulatorach rola elektrod zmienia się razem z trybem pracy, więc operator musi patrzeć na to, czy układ właśnie oddaje energię, czy ją przyjmuje. W praktyce to różnica między poprawnym sterowaniem a błędną interpretacją dokumentacji.
Jeszcze bardziej wyraźnie widać to przy elektrolizerach zasilanych nadwyżką z fotowoltaiki. Na anodzie zachodzi wtedy utlenianie, a na katodzie redukcja, co wprost przekłada się na produkty reakcji. W układach do produkcji wodoru ta wiedza nie jest teorią - decyduje o tym, co powstaje, gdzie i w jakich warunkach.
- Magazyn energii - trzeba rozumieć, czy pracuje w trybie ładowania, czy rozładowania.
- Elektrolizer - anoda i katoda wyznaczają miejsca wydzielania odpowiednio tlenu i wodoru w typowych układach wodnych.

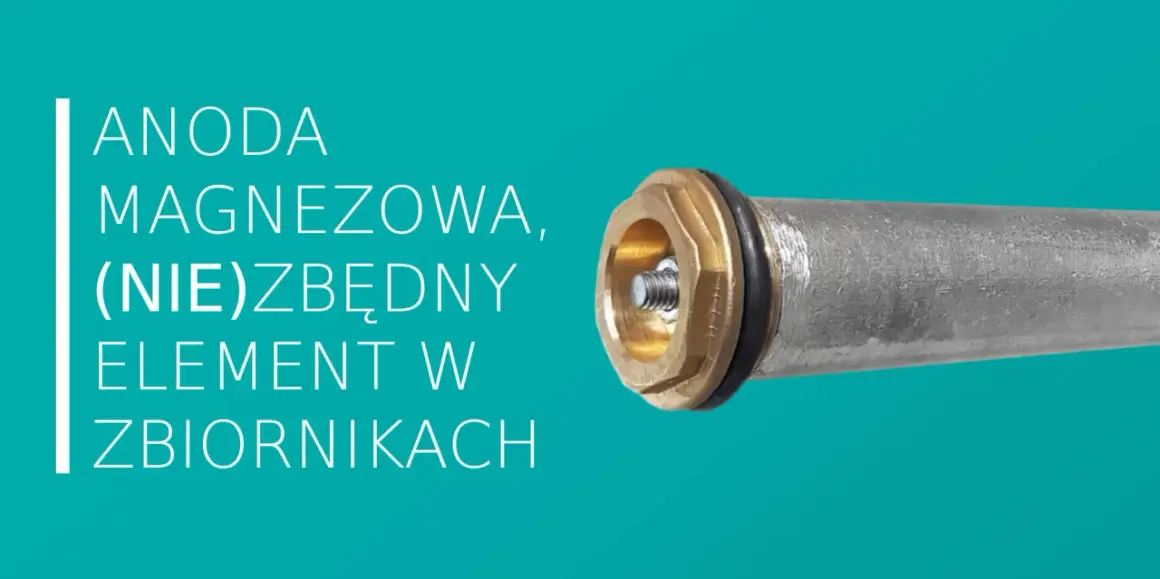

- Ochrona katodowa - wykorzystuje świadome „przesunięcie” reakcji, żeby ograniczyć korozję metalu.
Jeśli patrzysz na technologię energetyczną szerzej, to właśnie tu cała sprawa robi się najbardziej użyteczna: nie chodzi już o definicję z podręcznika, tylko o realne działanie urządzeń. Dobrze rozumiane pojęcia pomagają czytać schematy, unikać błędów i szybciej ocenić, co w danym układzie naprawdę się dzieje.
Najbezpieczniej zapamiętać jedną rzecz: anoda to miejsce utleniania, a katoda - redukcji. Gdy znasz typ układu, znak elektrody przestaje być zgadywanką. W bateriach, diodach, elektrolizerach i układach pomiarowych to samo słowo może prowadzić do różnych wniosków, ale reguła reakcji pozostaje stała, więc od niej warto zaczynać zawsze.
