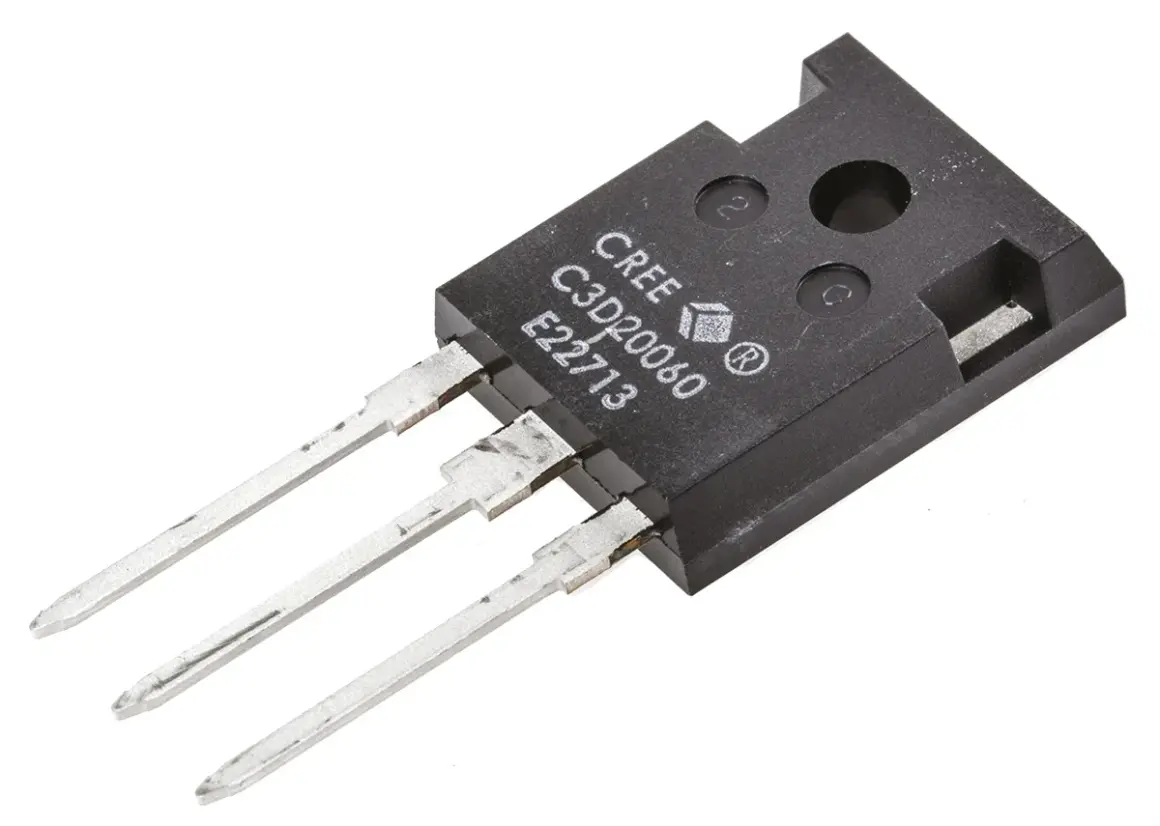

Dioda Schottky to element, który potrafi wyraźnie poprawić sprawność układu, ale nie jest uniwersalnym zamiennikiem każdej diody prostowniczej. W zasilaczach impulsowych, zabezpieczeniach przed odwrotną polaryzacją i instalacjach fotowoltaicznych liczą się jednocześnie niski spadek napięcia, szybkie przełączanie, prąd upływu i odporność na temperaturę. Poniżej wyjaśniam, jak ten element działa, kiedy naprawdę daje przewagę i jakie parametry trzeba sprawdzić przed wyborem.
Najważniejsze fakty o tej diodzie w kilku punktach
- To złącze metal-półprzewodnik, a nie klasyczne złącze p-n, dlatego przewodzi inaczej i szybciej reaguje na zmianę polaryzacji.
- Największa zaleta to niski spadek napięcia w kierunku przewodzenia, który ogranicza straty mocy i nagrzewanie.
- Największe ograniczenie to wyższy prąd upływu, szczególnie przy rosnącej temperaturze.
- W układach niskonapięciowych i w przetwornicach DC/DC daje zwykle realny zysk sprawności.
- W fotowoltaice często pracuje jako dioda obejściowa, chroniąc przed hot-spotami przy częściowym zacienieniu.
- Przy doborze liczą się przede wszystkim: Vf, VRRM, IR, prąd ciągły i temperatura złącza.
Jak działa złącze metal-półprzewodnik
W klasycznej diodzie krzemowej przewodzenie zachodzi na złączu p-n. W przypadku diody Schottky przewodnikiem jest złącze metal-półprzewodnik, a to zmienia wszystko, co najważniejsze z praktycznego punktu widzenia: spadek napięcia, szybkość przełączania i zachowanie przy wysokiej częstotliwości. Prąd płynie tu głównie dzięki nośnikom większościowym, więc element nie magazynuje ładunku tak jak zwykła dioda prostownicza.
Efekt jest prosty: mniej energii zamienia się w ciepło, a układ szybciej wraca do stanu blokowania po zmianie polaryzacji. W praktyce oznacza to, że tam, gdzie klasyczna dioda może „zjadać” 0,7-1,0 V, Schottky często pracuje przy spadku rzędu 0,2-0,5 V w mniejszych elementach i około 0,4-0,9 V w mocniejszych wersjach, zależnie od prądu i temperatury. Różnica przy 5 A potrafi dać kilka watów mniej strat, a to już wyraźnie widać na temperaturze radiatora lub płytki.
Jest jednak haczyk, którego nie wolno pomijać: niższa bariera przewodzenia ułatwia też przepływ prądu wstecznego. Dlatego ten typ diody jest kompromisem, a nie cudownym zamiennikiem wszystkiego. To właśnie ten kompromis dobrze widać w parametrach katalogowych, do których przechodzę dalej.
Jakie parametry decydują o sensownym wyborze
Patrząc na kartę katalogową, nie zatrzymuję się na samym napisie „low VF”. To za mało. Dla mnie liczy się zestaw kilku liczb, bo dopiero razem mówią, czy element nada się do konkretnego układu, czy będzie tylko dobrze wyglądał na papierze.
| Parametr | Co oznacza | Jak czytać go w praktyce |
|---|---|---|
| Vf | Spadek napięcia w kierunku przewodzenia | Im niższy przy Twoim prądzie, tym mniejsze straty. Nie porównuj tylko wartości z jednego punktu pomiarowego, bo przy innym prądzie wynik może wyglądać inaczej. |
| IR | Prąd upływu w kierunku zaporowym | Rośnie wraz z temperaturą. W małych elementach bywa bardzo niski, ale w mocniejszych diodach przy wysokiej temperaturze potrafi wejść w setki mikroamperów, a nawet miliampery. |
| VRRM | Maksymalne powtarzalne napięcie wsteczne | Tu nie warto oszczędzać marginesu. Zapas 20-30% to rozsądne minimum, a przy impulsach i szpilkach napięciowych jeszcze więcej. |
| IF(AV) i IFSM | Prąd ciągły i prąd udarowy | Przydają się, gdy układ startuje pod obciążeniem, ma chwilowe przeciążenia albo pracuje w trudnych warunkach termicznych. |
| Tj max | Maksymalna temperatura złącza | To realna granica bezpieczeństwa. Jeżeli obudowa jest gorąca, a chłodzenie słabe, margines znika szybciej, niż wielu początkujących zakłada. |
| Kapacytancja złącza | Pojemność widziana przez układ | Nie zawsze pierwszoplanowa, ale przy bardzo szybkich przetwornicach i małych sygnałach może mieć znaczenie dla strat przełączania. |
Najważniejsza obserwacja jest taka: spadek napięcia i prąd upływu idą tu w pewnym napięciowym i temperaturowym kompromisie. Przy wyższej temperaturze Vf zwykle maleje, ale leakage rośnie, więc układ niekoniecznie pracuje „lepiej” tylko dlatego, że na stole pomiarowym wyglądał korzystnie. Z tego powodu wybór elementu trzeba zawsze odnosić do realnej temperatury pracy, nie do warunków laboratoryjnych.
Te liczby dobrze wyglądają na papierze, ale dopiero konkretne zastosowanie pokazuje, gdzie taka dioda daje najwięcej korzyści.
Gdzie sprawdza się najlepiej w praktyce
Najczęściej spotykam ten element tam, gdzie liczy się niskie napięcie zasilania, wysoka częstotliwość pracy albo ochrona przed stratami przy przepływie jednokierunkowym. W takich miejscach klasyczna dioda prostownicza po prostu robi się zbyt „ciężka” energetycznie.
- Przetwornice DC/DC - świetnie sprawdza się jako dioda swobodnego biegu i element prostujący w buckach, boostach oraz układach flyback, bo szybkie przełączanie ogranicza straty i szpilki napięciowe.
- Zasilacze niskonapięciowe - przy 3,3 V, 5 V czy 12 V każdy dodatkowy dziesiąty wolta ma znaczenie. Tu niższy Vf daje zauważalny wzrost sprawności.
- Zabezpieczenie przed odwrotną polaryzacją - w prostych układach DC jest to szybki i tani sposób ochrony, jeśli akceptujesz niewielką stratę napięcia w stanie przewodzenia.
- Układy OR-ing - w zasilaniu redundatnym pozwala bezpiecznie łączyć kilka źródeł, tak by prąd nie cofał się do wyłączonej gałęzi.
- Fotowoltaika - jako dioda bypass pomaga ominąć zacienioną sekcję modułu i ograniczyć hot-spoty, czyli lokalne przegrzanie ogniw.
W fotowoltaice to rozwiązanie ma bardzo praktyczny sens. Gdy część modułu jest zacieniona, prąd z reszty stringu nie powinien „przepychać się” przez gorące, słabo przewodzące ogniwa. Dioda obejściowa przejmuje wtedy rolę alternatywnej ścieżki, zmniejszając straty i ryzyko uszkodzenia. W wielu modułach pracuje kilka takich elementów, a ich dobór zależy od konstrukcji panelu i warunków termicznych w puszce przyłączeniowej.
Jeśli już widać, gdzie ten typ elementu daje przewagę, kolejne pytanie brzmi naturalnie: czy nie ma czegoś jeszcze lepszego od zwykłej Schottky? I właśnie tu porównanie robi różnicę.
Czym różni się od diody krzemowej i od aktywnej ochrony na MOSFET
W praktyce porównuję trzy podejścia: klasyczną diodę p-n, diodę Schottky oraz aktywne rozwiązanie na MOSFET z kontrolerem diody idealnej. Każde ma sens, ale w innym miejscu.
| Kryterium | Schottky | Klasyczna dioda krzemowa | Aktywna ochrona na MOSFET |
|---|---|---|---|
| Spadek napięcia | Niski | Wyższy | Bardzo niski, często najlepszy |
| Przełączanie | Bardzo szybkie | Wolniejsze, z odzyskiwaniem ładunku | Zależne od sterownika, zwykle bardzo dobre |
| Prąd upływu | Wyższy, szczególnie w wysokiej temperaturze | Zwykle niższy | Najczęściej bardzo niski |
| Napięcie wsteczne | Ograniczone, zależnie od wersji | Może być wyższe | Zależy od MOSFET i układu sterującego |
| Złożoność | Niska | Niska | Wyższa |
| Najlepsze zastosowanie | Niskie napięcie, wysoki prąd, szybkie przetwornice, PV bypass | Proste układy, wyższe napięcia, mniej krytyczna sprawność | Układy, w których każdy wat strat ma znaczenie i można dodać sterowanie |
Jeśli projekt ma małe napięcie i duży prąd, Schottky często wygrywa prostotą. Jeśli ma pracować w wysokiej temperaturze i przy wyższym napięciu wstecznym, klasyczna dioda bywa bezpieczniejsza. Jeśli natomiast zależy Ci na minimalnym spadku i możesz zaakceptować większą złożoność, aktywne prostowanie na MOSFET daje zwykle najlepszy bilans strat. Właśnie dlatego nie traktuję Schottky jako „lepszej diody”, tylko jako narzędzie do konkretnego profilu pracy.
Po takim porównaniu zostaje już tylko jeden praktyczny temat: jak wybrać właściwy model i nie wpaść w typowe pułapki projektowe.
Jak dobrać element bez kosztownych błędów
Dobór zaczynam od warunków pracy, nie od numeru katalogowego. To drobna różnica w podejściu, ale w elektronice mocy robi ogromną różnicę.
- Najpierw sprawdzam napięcie wsteczne - VRRM musi wytrzymać nie tylko nominalne warunki, ale też przepięcia, szpilki i chwilowe odchylenia. W praktyce warto dać zapas, bo układ rzadko pracuje idealnie „na sucho”.
- Potem patrzę na prąd przy realnej temperaturze - katalogowy IF nie mówi wszystkiego, jeśli element siedzi w zamkniętej obudowie, bez dobrego odprowadzenia ciepła.
- Porównuję Vf przy moim prądzie - różnica między 1 A a 8 A bywa duża. Jeśli układ faktycznie pracuje przy kilku amperach, nie wolno opierać wyboru na jednym, niskoprądowym punkcie z noty katalogowej.
- Oceniając leakage, zakładam nagrzanie - prąd upływu rośnie z temperaturą, więc to, co w temperaturze pokojowej wygląda niewinnie, po rozgrzaniu może stać się istotnym źródłem strat.
- Sprawdzam termikę całego układu - czasem sam element jest dobry, ale płytka, obudowa lub brak miedzi pod spodem psują wynik.
- W PV weryfikuję warunki pracy w puszce przyłączeniowej - wysoka temperatura pod szkłem i w zamkniętej przestrzeni szybko zjada zapas, jeśli go nie przewidziano.
Przeczytaj również: Ile kosztuje elektryk samochodowy? Ceny usług, które musisz znać
Najczęstsze błędy, które widzę przy doborze
- Dobór zbyt niskiego VRRM, bo „przecież układ ma tylko 12 V”. Szpilki i przepięcia nie pytają o nominalne napięcie.
- Ocenianie tylko Vf bez sprawdzenia IR. W wysokiej temperaturze to właśnie leakage potrafi zaskoczyć najbardziej.
- Zakładanie, że niski spadek napięcia automatycznie oznacza małe straty w każdym trybie pracy.
- Ignorowanie chłodzenia przy większych prądach, zwłaszcza w małych obudowach SMD.
W praktyce trzymam się prostej zasady: jeśli układ ma działać długo i stabilnie, projektuję z zapasem termicznym, a nie na styk. Derating, czyli celowe odsunięcie pracy od granicy katalogowej, jest tu bardziej użyteczny niż kolejne „magiczne” porównanie dwóch podobnych modeli. To szczególnie ważne, gdy element ma pracować w słońcu, w zamkniętej obudowie albo w pobliżu innych źródeł ciepła.
Ostatnia rzecz, której nie warto lekceważyć, to warunki środowiskowe. To one w praktyce rozstrzygają, czy pozornie dobry wybór rzeczywiście będzie dobry przez lata.
Co w praktyce decyduje o trwałości i opłacalności
Jeżeli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: ta technologia daje największy sens wtedy, gdy liczy się sprawność przy umiarkowanym napięciu i dobrze kontrolowanej temperaturze. Wtedy niski spadek napięcia naprawdę pracuje na korzyść układu, a nie tylko wygląda dobrze w tabeli parametrów.
W instalacjach PV, przetwornicach i układach zabezpieczeń najwięcej daje połączenie trzech rzeczy: właściwego VRRM, rozsądnego zapasu termicznego i realnej oceny strat przy docelowym prądzie. Jeśli któryś z tych elementów zostanie pominięty, zyski z niskiego Vf szybko zjadają temperatura i leakage. Gdy natomiast projekt jest dobrze policzony, różnica w sprawności, nagrzewaniu i niezawodności bywa wyraźna już po pierwszych testach prototypu.
Właśnie dlatego patrzę na ten element nie jak na „lepszą diodę”, lecz jak na kompromis, który ma bardzo dobre miejsce w nowoczesnej elektronice mocy, zwłaszcza tam, gdzie energia nie powinna niepotrzebnie zamieniać się w ciepło.
