W praktyce kondensatory decydują o tym, czy układ tylko „działa”, czy działa stabilnie, bez zbędnych tętnień i niepotrzebnych awarii. Wyjaśniam tu, jak gromadzi energię, jakie ma najważniejsze odmiany, na co patrzeć przy wyborze i dlaczego w zasilaczach, falownikach oraz instalacjach OZE bywa ważniejszy, niż wygląda na pierwszy rzut oka.
Najważniejsze rzeczy, które warto zapamiętać przed wyborem
- To element, który magazynuje energię w polu elektrycznym i oddaje ją wtedy, gdy napięcie zaczyna się zmieniać.
- Na działanie wpływają nie tylko farady, ale też napięcie pracy, ESR, upływność i dopuszczalny prąd tętnień.
- Do filtracji zasilania zwykle wybiera się inne rozwiązanie niż do precyzyjnego układu czasowego albo krótkiego podtrzymania zasilania.
- W urządzeniach energetycznych i PV liczy się zapas napięcia, temperatura pracy i trwałość, a nie sama pojemność z etykiety.
- Najczęstszy błąd to dobór zbyt „na styk” oraz pomijanie polaryzacji w elementach biegunowych.
Jak działa kondensator i skąd bierze się jego pojemność
Budowa jest prosta: dwa przewodniki rozdzielone izolatorem, czyli dielektrykiem. Po przyłożeniu napięcia na jednej okładce gromadzi się nadmiar ładunku dodatniego lub ujemnego, a pole elektryczne między okładkami magazynuje energię. To dlatego taki element potrafi chwilowo podtrzymać napięcie, wygładzić impuls albo oddać energię wtedy, gdy źródło nie nadąża.
Najważniejsza zależność jest bardzo praktyczna: energia rośnie wraz z pojemnością, ale jeszcze szybciej rośnie wraz z napięciem. Wzór E = 1/2 C V² dobrze pokazuje, dlaczego ten sam element przy wyższym napięciu gromadzi znacznie więcej energii. W obwodach prądu stałego po naładowaniu zachowuje się jak przerwa, a przy zmianach napięcia zaczyna przewodzić, dlatego tak dobrze nadaje się do filtracji i sprzęgania sygnałów.
W praktyce ja patrzę na to tak: ten komponent nie „produkuje” energii, tylko sprytnie ją buforuje. To odróżnia go od opornika, który energię rozprasza w cieple, i od cewki, która magazynuje ją w polu magnetycznym. Ta różnica od razu prowadzi do pytania, jakie odmiany sprawdzają się w konkretnych zadaniach.

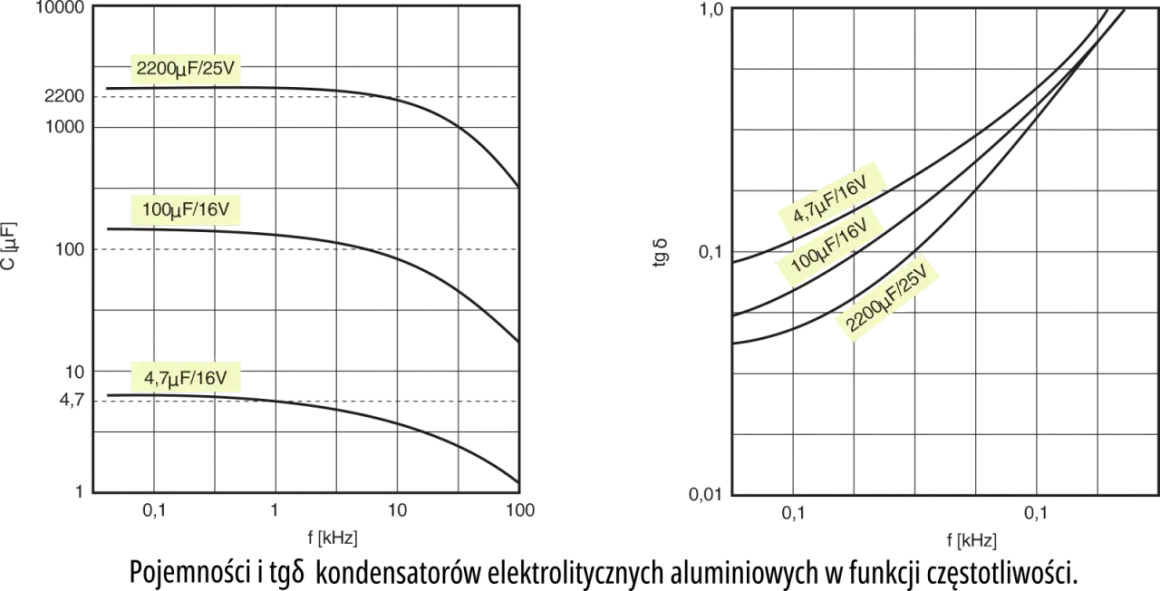

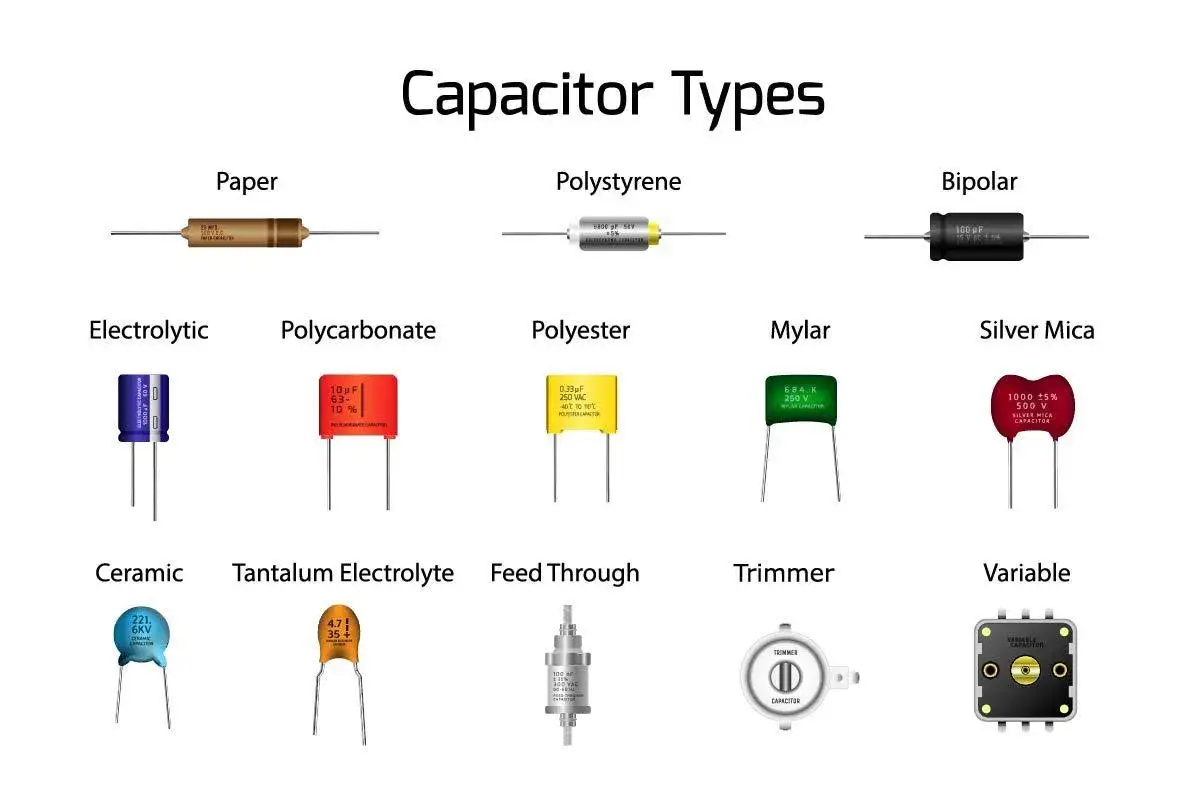

Jak odróżnić najważniejsze typy i kiedy każdy ma sens
Nie ma jednego uniwersalnego wyboru. Inny element sprawdzi się w filtrze zasilacza impulsowego, inny w układzie audio, a jeszcze inny w krótkim podtrzymaniu zasilania sterownika. Poniższe zestawienie pokazuje, na czym zwykle opiera się decyzja.
| Typ | Najmocniejsza strona | Typowe zastosowanie | Ograniczenie, o którym łatwo zapomnieć | Typowe zakresy |
|---|---|---|---|---|
| Ceramiczny | Mały rozmiar, dobra praca przy wysokich częstotliwościach | Odsprzęganie układów scalonych, filtry HF, elektronika cyfrowa | Pojemność bywa zależna od napięcia i temperatury | Od pojedynczych pF do dziesiątek µF |
| Elektrolityczny | Duża pojemność w rozsądnej cenie | Wygładzanie zasilania, magazyn energii w sekcji DC | Ma polaryzację i zwykle wyższe straty niż odmiany foliowe czy ceramiczne | Od 1 µF do kilkudziesięciu tysięcy µF |
| Foliowy | Stabilność, małe straty, dobra powtarzalność | Układy AC, precyzyjne filtry, czasówki, aplikacje impulsowe | Zazwyczaj większy gabaryt przy tej samej pojemności | Od 1 nF do kilku µF |
| Tantalowy | Duża pojemność przy małej objętości | Elektronika kompaktowa, układy o ograniczonym miejscu | Wymaga ostrożnego doboru i zapasu przy udarach prądowych | Od 0,1 µF do setek µF |
| Superkondensator | Bardzo duża pojemność i szybkie ładowanie | Krótkie podtrzymanie, odzysk energii, buforowanie | Niskie napięcie pojedynczej celi i wyraźnie inna charakterystyka niż w klasycznych elementach | Od 0,1 F do tysięcy F |
Jeśli mam wskazać jedną rzecz, która najczęściej robi różnicę, to jest nią dopasowanie technologii do roli w układzie. W praktyce nie kupuje się „największej pojemności”, tylko element, który najlepiej zniesie częstotliwość pracy, temperaturę, tętnienia i sposób ładowania. To naturalnie prowadzi do parametrów, które trzeba czytać przed zakupem, a nie po fakcie.
Na jakie parametry patrzę w praktyce
W katalogach łatwo skupić się wyłącznie na liczbie w mikrofaradach, a to zwykle za mało. Dla mnie ważniejsze jest to, jak element zachowa się po miesiącach pracy, przy podwyższonej temperaturze i w obecności tętnień prądu. Poniżej są parametry, które realnie zmieniają wynik projektu.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Pojemność | Ilość ładunku, jaką można zgromadzić | Decyduje o czasie podtrzymania i skuteczności filtracji |
| Napięcie znamionowe | Najwyższe bezpieczne napięcie pracy | Zbyt mały zapas skraca żywotność i zwiększa ryzyko uszkodzenia |
| ESR | Równoważna rezystancja szeregowa | Im wyższa, tym większe grzanie i gorsza filtracja tętnień |
| Upływność | Powolny „wyciek” ładunku | Ma znaczenie w układach czasowych i przy długim podtrzymaniu napięcia |
| Prąd tętnień | Prąd przemienny, który element musi znosić w pracy | Za wysoki powoduje nagrzewanie i szybsze starzenie |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | W precyzyjnych układach bywa ważniejsza niż sama pojemność na etykiecie |
Przy elektrolitach i pracy ciągłej zwracam też uwagę na temperaturę odniesienia, bo 105°C na karcie katalogowej nie oznacza, że taki element „lubi” wysoką temperaturę. Oznacza raczej, że producent określa warunki graniczne, a żywotność w realnym układzie będzie zależeć od tego, jak daleko od tych granic pracuje. Z tego powodu w zasilaczach z większą gęstością mocy zapas projektowy ma większe znaczenie niż sama cena sztuki.
Gdzie te elementy pracują w elektryce i fotowoltaice
W elektronice użytkowej ten komponent najczęściej kojarzy się z wygładzaniem zasilania, ale w energetyce jego rola bywa szersza. W przetwornicach i falownikach pojawia się jako część sekcji DC-link, gdzie stabilizuje szynę pośrednią i pomaga tłumić tętnienia. W praktyce poprawia to pracę całego układu, bo tranzystory nie muszą gasić tak ostrych skoków napięcia.
W instalacjach fotowoltaicznych i systemach zasilania AC spotyka się go również tam, gdzie trzeba ograniczyć skutki mocy biernej albo poprawić filtrację zakłóceń. Przy kompensacji mocy biernej liczy się jednak coś więcej niż „większa pojemność” - ważny jest dobór do charakteru obciążenia, napięcia sieci i warunków pracy. Z kolei w obwodach zasilających sterowniki, liczniki czy automatykę taki element często pełni rolę krótkiego bufora energii, który ratuje układ przy chwilowym spadku napięcia.
To właśnie w takich zastosowaniach widać różnicę między teorią a praktyką: jeden projekt potrzebuje stabilności i małych strat, inny - odporności na duży prąd tętnień, a jeszcze inny - bezpieczeństwa pracy przy napięciu sieciowym. I to prowadzi do pytania, jak dobrać właściwy wariant bez zgadywania.
Jak dobrać właściwy element do zadania
Ja zaczynam od odpowiedzi na jedno pytanie: co ma się wydarzyć, gdy napięcie spadnie, wzrośnie albo zacznie falować. Dopiero potem dobieram technologię i parametry. Taka kolejność oszczędza najwięcej błędów.
- Jeśli celem jest filtracja zasilania, szukam niskiego ESR, odpowiedniego napięcia pracy i dobrej odporności na prąd tętnień.
- Jeśli liczy się precyzja czasowa lub stabilność, wybieram rozwiązanie o małej upływności i stabilnym dielektryku.
- Jeśli trzeba chwilowo podtrzymać pracę układu, rozważam większą pojemność, ale od razu sprawdzam energię, bo liczy się ona bardziej niż sam zapis w faradach.
- Jeśli układ pracuje przy sieci AC, używam elementów przeznaczonych do tego środowiska, a nie przypadkowego zamiennika z półki „ogólnego zastosowania”.
- Jeśli projekt dotyczy falownika, przetwornicy albo obwodu z dużymi impulsami, sprawdzam temperaturę pracy i margines napięciowy, bo tu najłatwiej o ukryte przegrzewanie.
W aplikacjach sieciowych szczególnie ważne są elementy bezpieczeństwa, oznaczane odpowiednimi klasami pracy. To nie jest detal marketingowy, tylko realna granica między poprawnym tłumieniem zakłóceń a elementem, który nie powinien znaleźć się bezpośrednio przy napięciu sieciowym. W projektach energetycznych traktuję to bardzo serio, bo koszt błędu jest tu większy niż w zwykłej elektronice niskonapięciowej.
Najczęstsze błędy, które skracają życie układu
Najbardziej kosztowny błąd to montaż „na styk”, bez zapasu napięcia. Drugi - ignorowanie polaryzacji w elementach biegunowych. Trzeci - założenie, że jeśli komponent ma poprawną pojemność, to już wszystko jest w porządku. W praktyce to dopiero początek sprawdzania.
- Za mały zapas napięcia pracy, zwłaszcza w układach z przepięciami i skokami obciążenia.
- Zbyt wysoka temperatura pracy, która przyspiesza starzenie i wysychanie elektrolitu.
- Brak uwzględnienia prądu tętnień, co prowadzi do nadmiernego grzania.
- Dobór złej technologii do częstotliwości, przez co filtr „na papierze” działa, a w rzeczywistości już nie.
- Niebezpieczne rozładowywanie po odłączeniu zasilania, szczególnie w sekcjach wysokiego napięcia.
Warto też pamiętać, że nawet po odłączeniu zasilania układ może przez chwilę trzymać energię. W falownikach, zasilaczach impulsowych i modułach magazynujących energię zbyt szybki dotyk to nie jest dobra praktyka. Ja zawsze zakładam kontrolowane rozładowanie przez rezystor i dopiero potem uznaję obwód za bezpieczny do pracy serwisowej.
Co z tego wynika przy projektowaniu zasilania i instalacji OZE
Dobrze dobrane kondensatory potrafią przesądzić o tym, czy układ będzie stabilny, trwały i odporny na zakłócenia. W projektach związanych z energią szczególnie opłaca się myśleć o nich nie jak o „dodatku”, lecz o elemencie, który wpływa na sprawność, bezpieczeństwo i żywotność całego systemu.
Jeśli mam zostawić jedną praktyczną zasadę, to jest ona prosta: nie wybieraj pojemności w oderwaniu od napięcia, temperatury i strat. W zastosowaniach energetycznych właśnie te trzy rzeczy najczęściej decydują, czy układ będzie pracował latami, czy zacznie tracić parametry już po krótkim czasie. Przy kolejnym projekcie warto więc patrzeć szerzej niż na samą wartość w mikrofaradach - wtedy decyzje są po prostu lepsze.
