W elektronice napięcie zawsze odnosi się do czegoś konkretnego, dlatego punkt odniesienia w obwodzie ma większe znaczenie, niż sugeruje prosty symbol na schemacie. Oznaczenie gnd często wygląda niepozornie, ale w praktyce decyduje o tym, jak czytać pomiary, jak prowadzić prądy powrotne i kiedy coś jest tylko masą sygnałową, a kiedy staje się elementem bezpieczeństwa. Poniżej rozkładam ten temat na części i pokazuję, jak używać tej wiedzy w układach elektronicznych oraz w instalacjach związanych z fotowoltaiką.
Najważniejsze różnice między masą, uziemieniem i neutralnym
- Masa jest przede wszystkim punktem odniesienia dla napięć w obwodzie, a nie zawsze fizyczną ziemią.
- Uziemienie ochronne ma chronić człowieka i obudowę urządzenia, a nie prowadzić sygnał.
- Przewód neutralny w sieci AC zamyka obwód roboczy, ale nie pełni tej samej roli co PE.
- W układach bateryjnych punkt odniesienia może być „pływający” względem ziemi.
- W falownikach PV błędne założenia o masie potrafią wywołać zakłócenia, alarmy i problemy z bezpieczeństwem.
- Przy pomiarach oscyloskopem najważniejsze jest to, gdzie naprawdę wraca prąd, a nie tylko gdzie widzisz symbol na schemacie.
Co naprawdę oznacza punkt odniesienia w obwodzie
Dla mnie najprostsza definicja jest taka: masa to umowny punkt odniesienia, względem którego mierzy się pozostałe napięcia. Nie musi to być ziemia, nie musi to być metalowa obudowa i nie musi to być przewód ochronny. W praktyce układ „wie”, co jest wysokie, niskie albo ujemne tylko dlatego, że przyjmujemy jeden punkt jako zero.
Na schematach ten sam symbol oznacza zwykle połączenie elektryczne między węzłami, które mają wspólne odniesienie. Jak pokazuje dokumentacja NI, jeden znak masy bywa stosowany w różnych kontekstach, więc sam rysunek nie wystarcza, żeby od razu wiedzieć, czy chodzi o masę sygnałową, chassis czy uziemienie ochronne. To dlatego doświadczeni elektronicy czytają schemat nie tylko „po symbolach”, ale też po funkcji danego miejsca w obwodzie.
W układzie bateryjnym ten punkt odniesienia może całkowicie „pływać” względem ziemi. To nie jest błąd, tylko świadomy wybór konstrukcyjny. Z kolei w symulacji komputerowej jeden węzeł musi zostać wybrany jako 0 V, bo bez tego nie da się policzyć różnic potencjałów. Innymi słowy: napięcie nie istnieje samo z siebie, tylko zawsze między dwoma punktami.
Ta różnica wydaje się teoretyczna, ale właśnie od niej zaczynają się praktyczne decyzje o uziemieniu, ekranowaniu i prowadzeniu prądów powrotnych. A to prowadzi do najczęstszego nieporozumienia: mylenia masy z uziemieniem i neutralnym przewodem sieciowym.

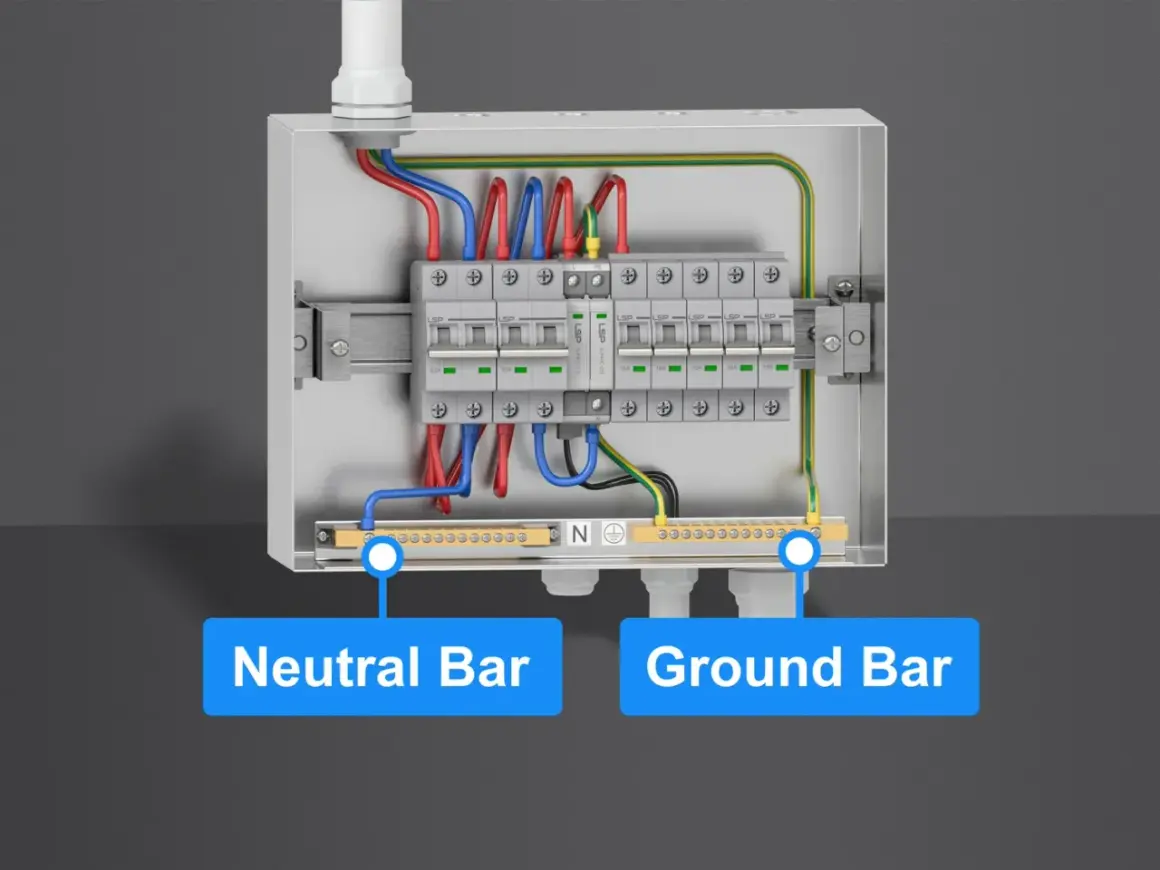

Masa, uziemienie i neutralny nie są synonimami
Najwięcej błędów widzę wtedy, gdy ktoś zakłada, że wszystkie „zera” w elektryce znaczą to samo. Nie znaczą. W obwodzie mogą występować przynajmniej trzy różne pojęcia, które wyglądają podobnie, ale pełnią inne role.
| Pojęcie | Do czego służy | Gdzie występuje | Co bywa z nim mylone |
|---|---|---|---|
| Masa sygnałowa | Punkt odniesienia dla napięć i sygnałów w układzie | Elektronika analogowa, cyfrowa, płytki PCB, moduły sterujące | Przewód ochronny PE i neutralny N |
| Uziemienie ochronne PE | Bezpieczeństwo, odprowadzenie prądu zwarciowego, połączenie obudowy z układem ochronnym | Urządzenia sieciowe, obudowy metalowe, instalacje elektryczne | Masa układu i przewód neutralny |
| Przewód neutralny N | Roboczy tor powrotny w sieci AC | Instalacje 230/400 V, odbiorniki zasilane z sieci | PE oraz masa elektroniczna |
| Chassis ground | Połączenie z obudową i ekranem urządzenia | Sprzęt pomiarowy, zasilacze, elektronika przemysłowa | Bezpośredni tor sygnałowy |
W polskich instalacjach 230/400 V to rozróżnienie ma realne znaczenie, bo przewody ochronne i robocze nie są zamienne „z definicji”. Miejsca ich łączenia zależą od układu sieci, projektu urządzenia i zasad bezpieczeństwa. Tego nie robi się intuicyjnie ani „na wszelki wypadek”.
Jeśli ktoś traktuje neutralny jak masę sygnałową, łatwo wprowadza zakłócenia albo tworzy niebezpieczne połączenia między obudową a torami roboczymi. Z mojego doświadczenia wynika, że właśnie tu rodzi się większość pytań początkujących: nie „gdzie jest zero?”, tylko które zero jest właściwe w tym konkretnym miejscu. To naturalnie prowadzi do praktyki projektowej, bo teoria bez sposobu użycia niewiele pomaga.
Jak wyznaczam masę w praktyce projektowej i pomiarowej
Gdy pracuję nad układem, zaczynam od prostego pytania: dokąd wraca prąd? To pytanie jest ważniejsze niż sam symbol na schemacie. Jeśli prąd roboczy i prąd zakłócający wracają tą samą drogą, układ zaczyna „słyszeć” sam siebie, a stabilność pomiarów spada.
W układach bateryjnych
W prostych systemach zasilanych z baterii masa bywa po prostu minusem zasilania, ale nie zawsze musi tak być. W bardziej złożonych układach wybiera się osobny punkt odniesienia dla sekcji analogowej i cyfrowej, a następnie łączy je w jednym, kontrolowanym miejscu. Taki układ gwiazdowy pomaga ograniczyć wspólną impedancję ścieżek powrotnych, czyli sytuację, w której jeden prąd „miesza się” z drugim.
Jeśli pracuję z czułymi sygnałami, dbam też o to, by nie robić przypadkowych pętli. Pętla masy to nic innego jak zamknięta droga, którą zaczynają płynąć niechciane prądy wyrównawcze. Efekt? Szum, niestabilny odczyt albo brum, który trudno później wytłumaczyć klientowi.
W układach zasilanych z sieci
Tu dochodzi jeszcze jedna warstwa: obudowa, przewód ochronny i część robocza zasilania. W zasilaczach sieciowych punkt odniesienia bywa połączony z PE, ale tylko wtedy, gdy tak przewiduje konstrukcja. Nie jest to dowolna decyzja użytkownika. W praktyce ważne jest rozróżnienie między tym, co służy ochronie przeciwporażeniowej, a tym, co jest odniesieniem dla sygnału.
Jak podaje NI, różne typy ground są używane zależnie od zastosowania, co dobrze pokazuje, że „masa” nie jest jedną, stałą rzeczą. W projektach mieszanych spotyka się na przykład AGND i DGND, czyli osobne obszary dla sygnałów analogowych i cyfrowych. Łączy się je zwykle w jednym, przemyślanym punkcie, żeby ograniczyć wzajemne zakłócanie się sekcji.
Przeczytaj również: Co to jest masa w elektryce i dlaczego jest kluczowa w obwodach?
Przy pomiarze oscyloskopem
Tu najłatwiej o kosztowny błąd. Wiele oscyloskopów stołowych ma klips masy połączony z ochronnym uziemieniem urządzenia. Jeśli przypniesz go do niewłaściwego miejsca w obwodzie zasilanym z sieci, możesz zrobić zwarcie albo zmienić warunki pracy układu. Dlatego przed pomiarem sprawdzam nie tylko mierzony punkt, ale też referencję samego przyrządu.
W praktyce oznacza to jedno: zanim podłączę sondę, upewniam się, czy mierzę względem wspólnej masy układu, czy względem punktu, który nie ma prawa być związany z PE. To drobiazg, ale właśnie takie drobiazgi odróżniają poprawny pomiar od przypadkowego uszkodzenia płytki. I tutaj robi się miejsce na kolejny obszar, w którym temat masy ma duże znaczenie, czyli fotowoltaikę.
Dlaczego to jest ważne w fotowoltaice i falownikach
W instalacjach PV punkt odniesienia przestaje być tylko sprawą wygody. Staje się elementem bezpieczeństwa, diagnostyki i stabilności pracy całego systemu. Według NREL, ground faults i arc faults należą do najważniejszych zagrożeń w instalacjach fotowoltaicznych, bo potrafią prowadzić do przegrzewania, wyłączeń albo ryzyka pożaru.
W praktyce oznacza to, że nie wolno zakładać, iż minus stringu PV jest automatycznie „ziemią”. W nowoczesnych falownikach sposób odniesienia do ziemi jest określony przez konstrukcję urządzenia, typ systemu i wymagania producenta. Część układów pracuje z odniesieniem funkcjonalnym, część z kontrolowanym monitorowaniem izolacji, a część pozostaje w dużej mierze „pływająca” względem ziemi.
Dlatego przy PV rozróżniam trzy rzeczy: uziemienie ochronne konstrukcji, odniesienie robocze elektroniki oraz system wykrywania uszkodzeń. Jeżeli te poziomy zostaną pomieszane, falownik może zgłaszać błędy, tracić efektywność albo działać w sposób niezgodny z założeniami projektu. W instalacjach domowych i komercyjnych najważniejsze jest więc trzymanie się schematu producenta i lokalnych wymagań montażowych, a nie improwizacja przy zaciskach.
To samo dotyczy ramek modułów, konstrukcji wsporczych i przewodów ochronnych. Ich połączenie ma zapewniać bezpieczeństwo i wyrównanie potencjałów, a nie zastępować przemyślanej logiki układu elektrycznego. Właśnie dlatego w projektach PV tak często wraca słowo „bonding”, czyli kontrolowane łączenie części przewodzących w celu zapewnienia wspólnego potencjału ochronnego. Kiedy ten porządek jest jasny, dużo łatwiej uniknąć błędów, o których piszę niżej.
Najczęstsze błędy, które robią więcej szkody niż sama nazwa GND
W praktyce najczęściej nie przegrywa teoria, tylko skrót myślowy. Oto błędy, które widuję najczęściej i które naprawdę potrafią zmienić dobry projekt w źródło problemów:
- Traktowanie każdej masy jak przewodu ochronnego - kończy się to zakłóceniami albo niebezpiecznym połączeniem z obudową.
- Łączenie mas w kilku miejscach bez kontroli - tworzy pętle masy i wprowadza brum, szum lub niestabilność pomiaru.
- Używanie ekranu kabla jako głównej drogi powrotnej prądu - ekran ma chronić przed zakłóceniami, a nie zastępować tor zasilania.
- Zakładanie, że minus baterii zawsze jest ziemią - w wielu układach bateryjnych to tylko lokalny punkt odniesienia.
- Podpinanie klipsa masy oscyloskopu do przypadkowego punktu - to jeden z najszybszych sposobów na zwarcie w układzie zasilanym z sieci.
- Mieszanie sekcji analogowej i cyfrowej bez planu - cyfrowy „hałas” łatwo wchodzi wtedy do czułych torów pomiarowych.
Najgorsze w tych błędach jest to, że na początku często nie wyglądają dramatycznie. Układ działa, ale gorzej niż powinien: ma większy szum, sporadycznie się zawiesza albo przy większym obciążeniu zaczyna zachowywać się nielogicznie. Z mojego punktu widzenia to właśnie takie objawy są sygnałem, że trzeba wrócić do pytania o prawdziwy punkt odniesienia, a nie tylko do poprawiania objawów.
Jeśli temat jest szczególnie wrażliwy, sprawdzam też, czy zasilanie, ekranowanie i uziemienie nie walczą ze sobą zamiast współpracować. To zwykle oszczędza więcej czasu niż późniejsze „gaszenie pożaru” oscyloskopem i wymianą elementów.
Mój prosty test przed podłączeniem przewodu masy
Zanim podłączę przewód, robię krótki test kontrolny. Nie jest skomplikowany, ale pozwala uniknąć większości wpadek już na starcie.
- Ustalam, który punkt jest odniesieniem: sygnałowy, ochronny czy roboczy.
- Sprawdzam, którędy wraca prąd zasilania i czy nie tworzy niechcianej pętli.
- Oddzielam drogę sygnałową od ochronnej, jeśli projekt tego wymaga.
- W PV porównuję schemat z instrukcją falownika i nie zakładam niczego „na skróty”.
- Przed pomiarem oscyloskopem upewniam się, że klips masy nie zrobi zwarcia.
Jeśli ten porządek jest jasny, cały układ staje się łatwiejszy do uruchomienia, diagnozowania i zabezpieczenia. Właśnie tak traktuję masę: nie jako ozdobny symbol na schemacie, tylko jako narzędzie porządkujące przepływ prądu, pomiar i bezpieczeństwo. A to jest najkrótsza droga do tego, żeby elektronika i instalacja PV działały przewidywalnie, zamiast zaskakiwać w najmniej odpowiednim momencie.
