Węglik krzemu coraz częściej pojawia się tam, gdzie liczą się wysoka sprawność, mniejsze gabaryty i lepsze chłodzenie. Patrzę na ten materiał przede wszystkim przez pryzmat elektroniki mocy, bo właśnie w falownikach PV, ładowarkach, napędach i zasilaczach najszybciej widać różnicę między obietnicą a realnym zyskiem. W tym tekście wyjaśniam, skąd biorą się jego przewagi, gdzie daje największy efekt i kiedy nadal rozsądniej zostać przy klasycznym krzemie.
Najważniejsze fakty o SiC, które naprawdę pomagają przy doborze układu
- To nie tylko materiał ścierny, ale przede wszystkim wide bandgap semiconductor, czyli półprzewodnik o szerokiej przerwie energetycznej.
- Największą przewagę daje tam, gdzie są jednocześnie wysokie napięcia, duża moc i potrzeba ograniczenia strat cieplnych.
- W praktyce korzystają z niego głównie falowniki fotowoltaiczne, magazyny energii, ładowarki DC, napędy przemysłowe i zasilacze dużej mocy.
- W porównaniu z krzemem oferuje lepszą pracę przy wyższych temperaturach i częstotliwościach przełączania, ale kosztuje więcej.
- Opłacalność zależy nie tylko od ceny tranzystora, lecz także od chłodzenia, układu sterowania, EMI i całkowitego kosztu systemu.
Dlaczego ten materiał tak mocno wszedł do elektroniki mocy
Najkrócej: to związek krzemu i węgla, który w zastosowaniach elektrycznych zachowuje się zupełnie inaczej niż typowy krzem. W praktyce interesuje mnie tu przede wszystkim nie chemia, lecz to, że materiał ten znosi wyższe napięcia, wyższe temperatury i szybsze przełączanie, a to bezpośrednio przekłada się na sprawność układów zasilania. ROHM podaje, że dla popularnej odmiany 4H-SiC przerwa energetyczna wynosi około 3,2 eV, podczas gdy dla krzemu to około 1,1 eV, i właśnie ta różnica stoi za sporą częścią jego przewagi.
To dlatego z tego materiału buduje się dziś przede wszystkim elementy półprzewodnikowe, a nie tylko części mechaniczne czy ścierne. W elektronice mocy liczą się tranzystory MOSFET, diody Schottky i moduły mocy, bo one decydują o tym, ile energii zamienia się w użyteczną pracę, a ile w ciepło. Im mniej strat, tym mniejsze radiatory, prostsze chłodzenie i wyższa gęstość mocy całego urządzenia.
Właśnie dlatego ten kierunek interesuje branżę OZE i zasilania: jeśli układ ma pracować długo, stabilnie i przy dużej mocy, parametry materiału zaczynają mieć znaczenie większe niż sama cena pojedynczego komponentu. A gdy już wiemy, skąd bierze się ta przewaga, warto zobaczyć, które cechy techniczne naprawdę robią różnicę.
Jakie parametry decydują o jego przewadze
Żeby nie wpaść w marketing, patrzę na cztery liczby i dwa praktyczne skutki. Pierwsze liczby to szerokość przerwy energetycznej, krytyczne pole przebicia, przewodność cieplna i szybkość przełączania. Drugie skutki to mniejsze straty oraz łatwiejsze odprowadzanie ciepła, bo właśnie na tym najczęściej wygrywa się albo przegrywa cały projekt.
| Cecha | Krzem | SiC | Co to daje w praktyce |
|---|---|---|---|
| Szerokość przerwy energetycznej | ok. 1,1 eV | ok. 3,2 eV | Lepsza praca przy wyższej temperaturze i wyższym napięciu. |
| Krytyczne pole przebicia | ok. 0,3 MV/cm | ok. 3 MV/cm | Można budować cieńsze warstwy blokujące napięcie, z mniejszymi stratami. |
| Przewodność cieplna | ok. 1,5 W/cmK | ok. 4,5 W/cmK | Łatwiejsze odprowadzanie ciepła z układu. |
| Straty przełączania | wyższe | niższe | Wyższa sprawność przy pracy z dużą częstotliwością. |
| Koszt komponentu | niższy | wyższy | Opłacalność trzeba liczyć na poziomie całego systemu, nie samego tranzystora. |
Infineon zwraca uwagę, że w układach konwersji energii wyższa częstotliwość przełączania pozwala zmniejszać elementy pasywne, takie jak dławiki i kondensatory. W praktyce oznacza to mniej miejsca, niższą masę i często prostsze chłodzenie, co w falownikach PV i zasilaczach dużej mocy potrafi zrobić większą różnicę niż sama procentowa poprawa sprawności.
Jest tu jednak ważny haczyk: szybkie przełączanie to także większe wymagania wobec projektu PCB, prowadzenia mas, doboru sterownika i ochrony przed przepięciami. Im wyższa dynamika układu, tym mniej wybacza on błędy rozmieszczenia elementów. To prowadzi wprost do pytania, gdzie ten materiał naprawdę sprawdza się najlepiej.
Gdzie wykorzystuje się go najczęściej

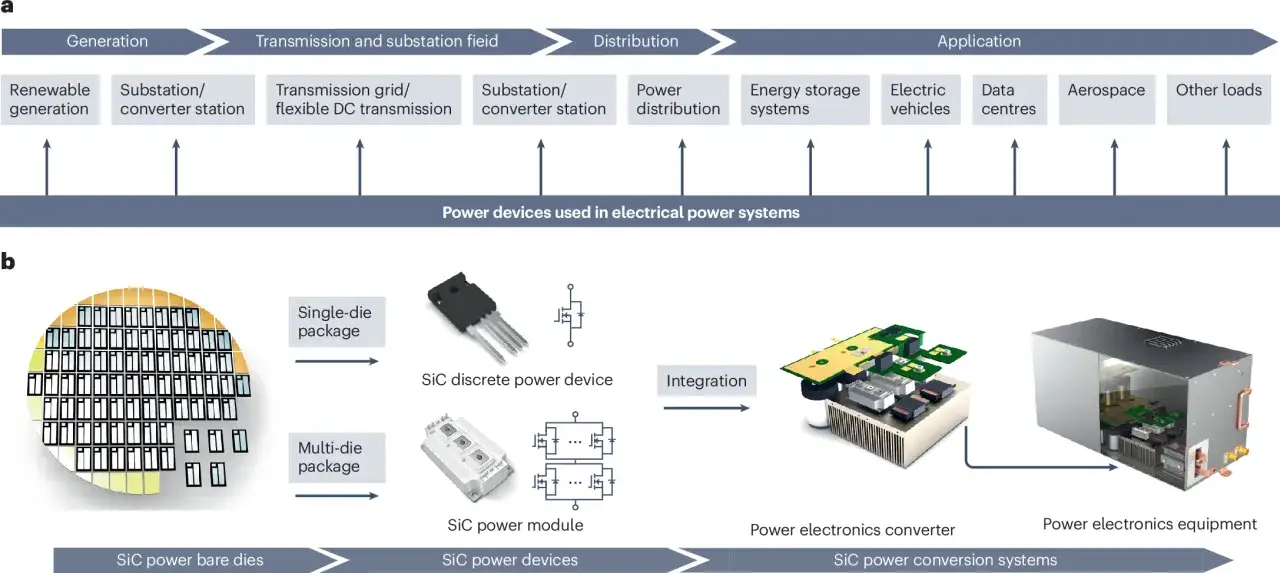

Najwięcej sensu ma tam, gdzie energia musi zmieniać postać pod wysokim napięciem i z dużą sprawnością. Właśnie dlatego SiC widać dziś nie tylko w przemyśle, ale też w obszarach mocno związanych z energetyką odnawialną i infrastrukturą zasilania.
- Falowniki fotowoltaiczne - wyższa częstotliwość pracy pozwala ograniczać rozmiar elementów pasywnych i poprawiać sprawność całego toru DC/AC.
- Magazyny energii - niższe straty i lepsze chłodzenie są ważne przy częstych cyklach ładowania i rozładowania.
- Szybkie ładowarki DC - przy dużych mocach liczy się każdy procent sprawności, bo rosną wymagania termiczne i koszt eksploatacji.
- Napędy silnikowe - przemysł ceni mniejsze układy i mniejsze straty, szczególnie przy pracy ciągłej.
- UPS i zasilacze serwerowe - duża gęstość mocy pomaga upchnąć więcej energii w mniejszej obudowie.
- Układy sieciowe i przekształtniki - tam, gdzie liczy się niezawodność i możliwość pracy pod dużym napięciem, SiC daje realny margines bezpieczeństwa.
W praktyce najciekawiej wygląda to w instalacjach PV i magazynach energii. Gdy falownik pracuje długie godziny, nawet niewielka poprawa sprawności przekłada się na niższe straty roczne, mniejsze grzanie obudowy i cichszą pracę całego systemu. Tego nie widać na pierwszy rzut oka, ale w rachunku ekonomicznym różnica bywa bardzo konkretna.
Właśnie dlatego producenci inwestują w rozwiązania na poziomie 650 V i 1200 V, bo to klasy napięć, gdzie tradycyjny krzem coraz częściej zaczyna być po prostu mniej wygodny projektowo. A skoro pojawia się wybór, warto zestawić oba podejścia bez uproszczeń.
SiC a krzem w praktyce projektowej
Gdy oceniam opłacalność, nie patrzę wyłącznie na cenę tranzystora. Liczę cały układ: chłodzenie, radiator, gabaryty, straty przełączania, wymagania EMC, koszty sterowania i to, ile mocy urządzenie może oddać bez przewymiarowania. Dopiero wtedy widać, czy droższy półprzewodnik zwraca się w systemie.
| Kryterium | Krzem | SiC |
|---|---|---|
| Opłacalność w niskiej mocy | zwykle bardzo dobra | często zbyt wysoki koszt |
| Praca przy wysokim napięciu | dobrze, ale z większymi stratami | wyraźnie lepiej |
| Sprawność przy szybkich przełączeniach | ograniczona | zazwyczaj lepsza |
| Wymagania termiczne | wyższe | niższe dla tej samej mocy |
| Złożoność projektu | mniejsza | większa, szczególnie pod kątem EMI i sterowania bramki |
| Najlepsze zastosowanie | układy budżetowe i niższe moce | układy wysokiej mocy, wysokiej sprawności i wysokiej temperatury pracy |
Najprostsza zasada brzmi tak: jeśli projekt ma niski budżet, niewielką moc i nie pracuje pod dużym napięciem, klasyczny krzem nadal bywa rozsądniejszy. Jeśli jednak system ma być kompaktowy, gorący, mocny i ma działać długo bez dużych strat, SiC zaczyna bronić się bardzo szybko. To nie jest materiał do wszystkiego, ale tam, gdzie pasuje, robi dużą różnicę.
Ta różnica nie pojawia się sama z siebie. Trzeba ją dobrze zaprojektować, inaczej drogi półprzewodnik nie da pełnego efektu. Dlatego ostatni krok to nie wybór „lepszego” elementu, tylko dobrego wdrożenia.
Jak podejść do wdrożenia bez kosztownych błędów
Najczęstszy błąd, jaki widzę, to kupowanie droższego elementu bez przeprojektowania reszty układu. Sam tranzystor nie rozwiąże problemu, jeśli sterownik, layout, zabezpieczenia i chłodzenie pozostaną na poziomie starej konstrukcji. Wtedy zysk z wyższej klasy materiału po prostu znika.
- Zacznij od napięcia i mocy - jeśli układ pracuje w klasie 650 V albo 1200 V, SiC ma dużo większy sens niż w prostych, niskonapięciowych konstrukcjach.
- Sprawdź termikę - mniejsze straty nie oznaczają braku chłodzenia, tylko często pozwalają zmniejszyć jego skalę.
- Dobierz sterownik bramki - szybkie przełączanie wymaga poprawnie zaprojektowanego drivera i ochrony przed przepięciami.
- Uważaj na EMI - większe dv/dt, czyli szybsze zmiany napięcia w czasie, mogą zwiększać zakłócenia, jeśli layout jest słaby.
- Policz całkowity koszt posiadania - bierz pod uwagę nie tylko cenę elementu, ale też radiator, obudowę, wentylację, serwis i sprawność w całym cyklu życia urządzenia.
Jeśli miałbym wskazać dwa najczęstsze potknięcia, byłyby to zbyt mała uwaga dla EMI i założenie, że droższy półprzewodnik sam z siebie da „lepszy” produkt. W praktyce najlepsze efekty daje dopiero połączenie właściwej topologii, sensownego chłodzenia i krótkich, przemyślanych połączeń na płytce. To właśnie tam wygrywa się lub traci większość korzyści.
W energetyce odnawialnej szczególnie ważne jest jeszcze jedno: układ powinien być projektowany z myślą o długiej pracy pod obciążeniem, a nie tylko o wynikach z katalogu. Gdy te warunki są spełnione, różnica między rozwiązaniem standardowym a opartym na SiC staje się widoczna nie tylko w parametrach, ale też w rachunkach za energię i w niezawodności.
Co ten trend oznacza dla instalacji PV i sieci zasilania
W 2026 roku ten materiał nie jest już ciekawostką laboratoryjną, tylko jednym z głównych narzędzi projektowych w nowoczesnej elektronice mocy. Najbardziej skorzystają na nim systemy fotowoltaiczne, magazyny energii, ładowarki dużej mocy i infrastruktura sieciowa, gdzie każda oszczędność strat przekłada się na większą efektywność całego układu. To nie znaczy, że powinien zastąpić krzem wszędzie, ale tam, gdzie liczy się moc, temperatura i sprawność, trudno go dziś ignorować.
Gdybym miał wskazać jedną praktyczną myśl końcową, byłaby taka: nie wybieraj materiału tylko po cenie pojedynczego tranzystora. W elektronice mocy wygrywa zwykle ten projekt, w którym semiconductor, chłodzenie, topologia i layout są dobrane razem. Jeśli te elementy zagrają, SiC potrafi dać bardzo realną przewagę, zwłaszcza w rozwiązaniach związanych z fotowoltaiką i nowoczesną konwersją energii.
