Miedziane przewody i końcówki łączą się pewnie tylko wtedy, gdy połączenie jest czyste, dobrze nagrzane i odciążone mechanicznie. W tym tekście pokazuję, kiedy lutowanie miedzi daje trwały efekt, jak dobrać lut i topnik, jak przygotować przewód oraz jak uniknąć połączeń, które wyglądają poprawnie, a po kilku tygodniach zaczynają się grzać albo pękać. Dorzucam też praktyczne rozróżnienie między lutowaniem, zaciskaniem i złączkami, bo w elektryce nie każdy styk powinien być wykonany tak samo.
Najważniejsze zasady, zanim sięgniesz po lutownicę
- Miedź musi być czysta i odtłuszczona, inaczej lut nie rozleje się równomiernie.
- Połączenie ma być mechanicznie pewne; sam lut nie powinien dźwigać przewodu.
- Do elektroniki i drobnych połączeń używa się zwykle lutów bezołowiowych oraz topnika do elektroniki.
- W instalacjach stałych, narażonych na drgania i większy prąd, często lepiej sprawdzają się zaciski i tulejki.
- Najpopularniejsze luty bezołowiowe topią się mniej więcej w zakresie 217-227°C, więc grot zwykle pracuje wyraźnie wyżej.
- Jeśli łączysz miedź z aluminium, zwykłe lutowanie nie jest właściwą drogą.
Kiedy ten sposób łączenia ma sens, a kiedy lepiej wybrać coś innego
Ja traktuję połączenia lutowane jako bardzo dobre rozwiązanie tam, gdzie liczy się mały opór, kompaktowy rozmiar i precyzja: w elektronice, przewodach sygnałowych, drobnych naprawach, oświetleniu LED, czujnikach czy krótkich odcinkach serwisowych. W takich miejscach dobrze wykonany lut daje stabilny kontakt i nie wymaga dużej siły docisku. To ważne zwłaszcza wtedy, gdy przewody są cienkie albo pracują w niewielkim napięciu.
Inaczej patrzę na instalacje, w których przewód ma znosić wibracje, częste zginanie, podwyższoną temperaturę albo większy prąd. W takich warunkach lepszy bywa zacisk, tulejka albo złączka sprężynowa, bo rozwiązanie mechaniczne przejmuje obciążenie, a przewodzenie jest tylko jednym z jego zadań. Poniżej zestawiam najpraktyczniejsze opcje bez teorii dla samej teorii.
| Metoda | Kiedy sprawdza się najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Lutowanie | Elektronika, przewody sygnałowe, drobne naprawy, krótkie połączenia serwisowe | Mały opór, wysoka precyzja, niski koszt | Słabsza odporność mechaniczna, nie lubi drgań i pracy „na wisząco” |
| Zaciskanie | Przewody instalacyjne, rozdzielnice, miejsca narażone na ruch i temperaturę | Bardzo dobra wytrzymałość mechaniczna, powtarzalność | Wymaga właściwych końcówek i narzędzia |
| Złączki sprężynowe lub śrubowe | Instalacje stałe, rozgałęzienia, szybki montaż i serwis | Łatwe w montażu, wygodne przy serwisie | Jakość zależy od doboru i poprawnego dokręcenia albo osadzenia żyły |
W praktyce najpierw pytam nie o to, czy da się coś zlutować, ale czy warto to robić w tym konkretnym miejscu. To jedno pytanie oszczędza najwięcej błędów. Skoro wiemy już, kiedy metoda ma sens, przechodzę do tego, co naprawdę trzeba przygotować na stole.

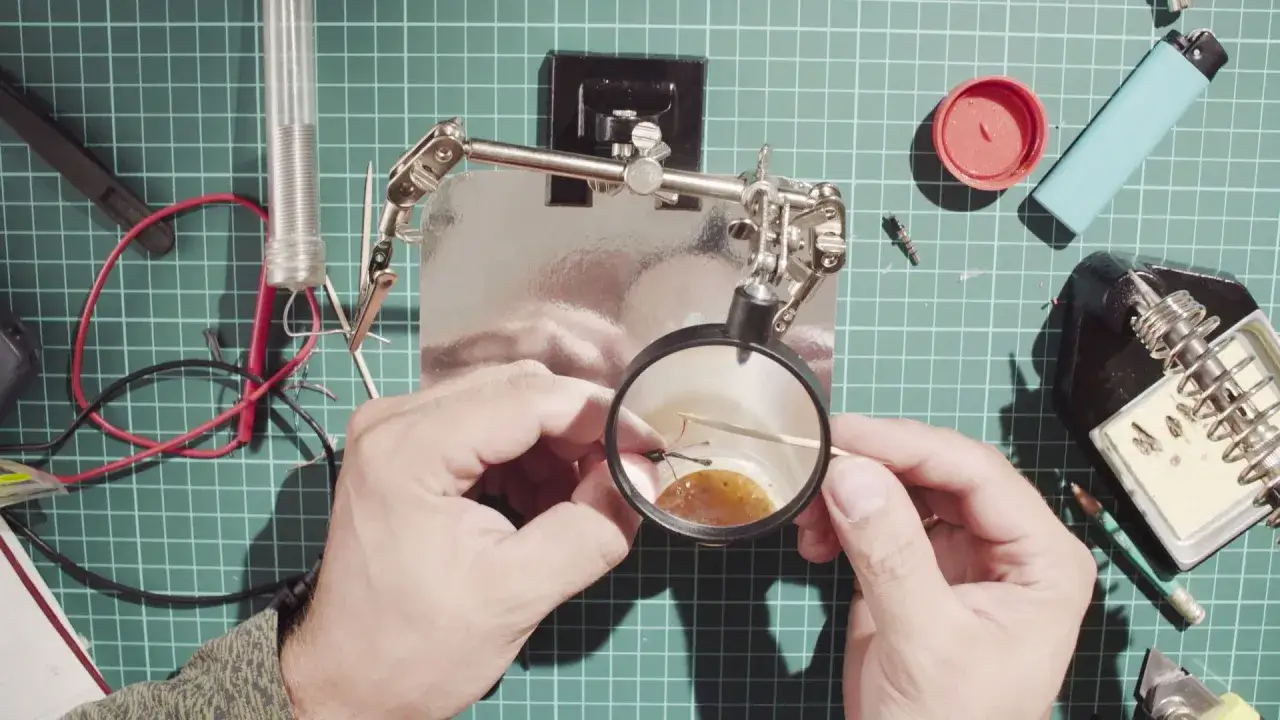

Jakie narzędzia i materiały warto mieć pod ręką
Do pracy z miedzią nie potrzeba warsztatu z katalogu, ale kilka rzeczy robi różnicę. Najważniejsza jest lutownica z zapasem mocy i stabilną temperaturą, bo cienki grot bez rezerwy będzie się męczył przy większym przekroju przewodu. Przy lutach bezołowiowych dobrze sprawdzają się stacje ustawiane zwykle w okolicach 350-400°C; niższa temperatura często wydłuża grzanie i pogarsza jakość spoiny.
- Stacja lutownicza z regulacją temperatury i sensowną końcówką do przewodów, nie tylko do płytek PCB.
- Lut do elektroniki, najlepiej cienki do drobnych żył i grubszy do większych połączeń.
- Topnik do elektroniki, czyli środek ułatwiający zwilżanie powierzchni i rozlewność stopu.
- Ściągacz izolacji, bo nacinanie nożem bardzo łatwo uszkadza pojedyncze druciki.
- Koszulka termokurczliwa, czyli rurka, która po podgrzaniu obkurcza się i zabezpiecza styk.
- Multimetr do sprawdzenia ciągłości i podstawowej oceny oporu po zakończeniu pracy.
- Trzecia ręka lub imadło, jeśli połączenie ma być stabilne w trakcie grzania.
Jeśli mam wybrać jeden element, od którego zależy najwięcej, stawiam na topnik i czystość powierzchni. Lutownicę da się „dobić” mocą, ale brudnej miedzi nie oszukasz. To prowadzi już prosto do samej techniki wykonania połączenia.
Jak przygotować przewód i wykonać połączenie krok po kroku
- Najpierw odłącz zasilanie i upewnij się, że przewód nie jest pod napięciem. W elektryce to nie jest formalność, tylko warunek pracy.
- Odetnij uszkodzony fragment, jeśli końcówka jest utleniona, postrzępiona albo przegrzana. Czasem krótszy, ale zdrowy odcinek daje lepszy efekt niż długie ratowanie starego.
- Zdejmij izolację na tyle, by połączenie było wygodne do wykonania, zwykle na kilka milimetrów przy cienkich przewodach. Nie odsłaniaj więcej żyły niż trzeba.
- Oczyść miedź do jasnego metalu i usuń tłuszcz. Tlenek miedzi i zabrudzenia utrudniają zwilżanie, czyli rozlewanie się stopu po powierzchni.
- Jeśli pracujesz na przewodzie wielodrutowym, lekko skręć żyły palcami. Nie rób z nich sztywnego pręta, bo przewód ma pozostać elastyczny tam, gdzie to potrzebne.
- Nałóż minimalną ilość topnika. Jego zadaniem jest pomóc lutowi „chwycić” miedź, a nie zalać całe połączenie.
- Rozgrzej jednocześnie przewód i drugi element. Nie grzej samego lutu; lut ma stopić się od temperatury złącza, a nie stworzyć kulkę, która tylko leży na powierzchni.
- Podaj lut w miejsce styku, gdy metal jest już dostatecznie gorący. Dobrze wykonane połączenie jest gładkie, zwarte i ma równy połysk po ostygnięciu.
- Nie ruszaj przewodem, dopóki spoina nie zastygnie. Poruszone połączenie daje tzw. zimny lut, czyli styk o gorszej strukturze i słabszej przewodności.
- Na koniec załóż koszulkę termokurczliwą albo inny element odciążający przewód. To ważne, bo mechanika połączenia ma znaczenie równie duże jak jego przewodność.
W praktyce najlepszy efekt daje spokojne, krótkie grzanie i mała ilość lutu. Zbyt dużo stopu nie poprawia jakości, tylko utrudnia chłodzenie i usztywnia przewód tam, gdzie powinien zachować elastyczność. A skoro o problemach mowa, warto od razu nazwać błędy, które psują większość amatorskich połączeń.
Najczęstsze błędy, które psują połączenie
Najwięcej kłopotów widzę nie w samym lutowaniu, tylko w przygotowaniu miejsca pracy. Miedź jest wdzięczna, ale szybko pokazuje każdy skrót. Poniższa tabela zbiera błędy, które powtarzają się najczęściej, razem z ich skutkiem.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Brudna lub utleniona miedź | Lut nie rozpływa się równomiernie, a spoina wygląda matowo i nierówno | Oczyść przewód do jasnego metalu i użyj topnika do elektroniki |
| Za mała temperatura grota | Stop tworzy grudki, zamiast płynnie połączyć powierzchnie | Podnieś temperaturę lub użyj lutownicy z większym zapasem mocy |
| Przegrzanie izolacji | Izolacja się cofa, ciemnieje albo mięknie za daleko od złącza | Skróć czas grzania i przygotuj elementy przed uruchomieniem lutownicy |
| Brak odciążenia mechanicznego | Przewód pracuje na spoinie i po czasie pęka | Dodaj koszulkę termokurczliwą, opaskę lub odpowiednie mocowanie |
| Łączenie miedzi z aluminium zwykłym lutem | Połączenie jest nietrwałe i podatne na korozję kontaktową | Użyj złącza lub końcówki przeznaczonej do takiego zestawu metali |
| Zbyt duża ilość lutu | Powstaje ciężka, sztywna bryła zamiast zwartego styku | Dodawaj stop tylko do momentu, gdy złącze jest równomiernie pokryte |
Ja najczęściej poprawiam nie sam lut, tylko to, co było zrobione przed nim: czyszczenie, odciążenie i dobór właściwej metody. Gdy te trzy rzeczy są dobrze zrobione, reszta zwykle idzie już gładko. Po ostygnięciu warto jeszcze sprawdzić, czy połączenie rzeczywiście nadaje się do pracy.
Jak sprawdzić jakość połączenia po ostygnięciu
Dobry styk nie kończy się w chwili zgaszenia grota. Najprostszy test robię wzrokiem i palcami: spojrzenie na kształt spoiny oraz lekki, kontrolowany ruch przewodu mówią bardzo dużo. Jeśli połączenie wygląda matowo, porowato albo daje się wyraźnie poruszyć, nie uznaję go za gotowe.
- Ogląd - spoina powinna być gładka i równa, bez grudek oraz pęknięć.
- Test delikatnego pociągnięcia - przewód nie może się wysunąć ani pracować na samej cynie.
- Pomiar ciągłości - multimetr powinien potwierdzić, że obwód jest zamknięty.
- Ocena nagrzewania - po pracy pod normalnym obciążeniem styk nie powinien robić się wyraźnie ciepły.
W obwodach mocy nawet mały wzrost oporu szybko zmienia się w ciepło, więc brak grzania jest bardzo dobrą wskazówką. Jeśli połączenie zaczyna się nagrzewać, nie „przeczekuję” tego, tylko wracam do początku i poprawiam styk. To właśnie odróżnia solidne wykonanie od połączenia, które tylko wygląda dobrze.
Gdzie ten sposób łączenia sprawdza się najlepiej w elektryce
Najwięcej sensu widzę w małej i średniej elektronice, gdzie przewody są cienkie, a połączenia nie pracują pod stałym obciążeniem mechanicznym. To mogą być czujniki, przewody sterujące, małe moduły LED, elektronika hobbystyczna, naprawy kabli w urządzeniach i krótkie odcinki serwisowe. W takich miejscach lut daje czysty, kompaktowy efekt i pozwala szybko przywrócić sprawność układu.
W instalacjach związanych z energią, zwłaszcza tam, gdzie w grę wchodzi fotowoltaika, praca na zewnątrz albo większe prądy, patrzę ostrożniej. Tu liczą się drgania, wilgoć, temperatura i możliwość późniejszego serwisu. Dlatego częściej wybieram zacisk, tulejkę albo złącze przewidziane przez producenta niż samą spoinę. Lut może być dobrym elementem pomocniczym, ale nie powinien zastępować właściwego rozwiązania konstrukcyjnego tam, gdzie układ ma działać latami bez dostępu.
Jeśli mam zostawić jedną regułę, to tę: najpierw zapewnij kontakt mechaniczny, potem dopiero świetne przewodzenie. Gdy połączenie ma przenosić prąd, drgania i temperaturę, nie walczę z fizyką na siłę - wybieram metodę, która realnie wytrzyma warunki pracy, a lut zostawiam tam, gdzie rzeczywiście daje przewagę.
