W elektryce natężenie prądu mówi, ile ładunku przepływa przez przewodnik w jednostce czasu, a w praktyce przekłada się to na dobór przewodów, zabezpieczeń i zachowanie urządzeń pod obciążeniem. To jeden z tych parametrów, których nie warto traktować abstrakcyjnie, bo od niego zależy zarówno sprawność instalacji, jak i jej bezpieczeństwo. Poniżej rozkładam temat na prostą definicję, wzory, pomiar i przykłady z domowej elektryki oraz fotowoltaiki.
Najważniejsze fakty, które pozwalają szybko ocenić prąd w obwodzie
- Amper to podstawowa jednostka prądu elektrycznego w układzie SI.
- Ten parametr opisuje, ile ładunku przepływa w czasie, a nie samą moc urządzenia.
- Do obliczeń najczęściej przydają się trzy zależności: I = Q/t, I = U/R oraz P = U × I.
- Przy tej samej mocy niższe napięcie oznacza wyższy prąd, a więc większe wymagania dla przewodów i zabezpieczeń.
- W praktyce kluczowe są też wartość skuteczna w AC, prąd rozruchowy i zapas bezpieczeństwa.
Co ten parametr mówi o obwodzie elektrycznym
Najprościej ujmując, to informacja o tym, jak szybko przepływa ładunek elektryczny. Jeśli przez przekrój przewodnika w jednej sekundzie przechodzi więcej ładunku, prąd jest większy; jeśli mniej, prąd jest mniejszy. W układzie SI jednostką jest amper, a BIPM wskazuje amper jako podstawową jednostkę prądu elektrycznego.
To ważne rozróżnienie, bo duży prąd nie zawsze oznacza dużą moc, a mały nie musi znaczyć słabej instalacji. Wszystko zależy od napięcia, oporu i tego, co dzieje się w konkretnym obwodzie. Ja zwykle zaczynam od pytania: czy ten prąd jest wystarczający do pracy urządzenia i jednocześnie nie za duży dla przewodów oraz zabezpieczeń?
W praktyce prąd jest jednym z tych parametrów, które trzeba czytać razem z resztą danych, a nie w oderwaniu od nich. Kiedy to jest jasne, można przejść do obliczeń bez zgadywania.
Jak policzyć go w prostych sytuacjach
Najbardziej podstawowy wzór jest prosty: I = Q / t. Oznacza on, że prąd to ładunek podzielony przez czas. Gdy przez przewodnik przepływa 10 kulombów w 5 sekund, prąd wynosi 2 A. To czysta definicja, ale w codziennej praktyce częściej korzysta się z dwóch innych zależności.
Pierwsza to prawo Ohma: I = U / R. Jeśli napięcie rośnie, a opór zostaje taki sam, prąd też rośnie. Druga to zależność mocy: P = U × I, z której łatwo wyliczyć prąd jako I = P / U. I właśnie ta zależność najlepiej pokazuje, dlaczego instalacje niskonapięciowe potrafią robić się problematyczne przy większej mocy.
| Sytuacja | Obliczenie | Wynik | Wniosek praktyczny |
|---|---|---|---|
| Odbiornik 1000 W przy 230 V | 1000 / 230 | ok. 4,35 A | To relatywnie niewielkie obciążenie dla typowego obwodu domowego. |
| Odbiornik 1000 W przy 12 V | 1000 / 12 | ok. 83 A | Ten sam pobór mocy wymaga już grubych przewodów i mocnych złączy. |
| Urządzenie 3000 W przy 230 V | 3000 / 230 | ok. 13 A | To nadal mieści się w logice wielu domowych obwodów. |
| Urządzenie 3000 W przy 48 V | 3000 / 48 | ok. 62,5 A | Tu od razu widać, jak mocno rosną wymagania wobec instalacji. |
Ten prosty rachunek wyjaśnia, dlaczego w fotowoltaice i magazynach energii napięcie systemu ma tak duże znaczenie. Przy tej samej mocy niższe napięcie wymusza większy przepływ, a większy przepływ to większe straty i trudniejszy dobór kabli. Następny krok to odróżnienie tego parametru od innych wielkości, które na pierwszy rzut oka wyglądają podobnie.
Jak odróżnić prąd od napięcia, oporu i mocy
Tu najłatwiej o pomyłkę, bo w rozmowach technicznych wszystkie te pojęcia bywają wrzucane do jednego worka. Ja lubię uproszczenie, które naprawdę działa: napięcie „pcha”, opór „hamuje”, prąd „płynie”, a moc mówi, ile energii urządzenie zużywa lub oddaje w czasie.
| Wielkość | Co opisuje | Jednostka | Jak to sprawdzisz |
|---|---|---|---|
| Prąd | Ile ładunku przepływa w czasie | A | Mierzysz amperomierzem lub cęgami |
| Napięcie | Różnicę potencjałów między punktami | V | Mierzysz woltomierzem równolegle |
| Opór | To, jak mocno obwód utrudnia przepływ | Ω | Sprawdzasz omomierzem lub z danych elementu |
| Moc | Tempo zużycia lub przekazywania energii | W | Liczysz z U × I albo odczytujesz z tabliczki znamionowej |
W praktyce ta różnica ma konkretne skutki. W obwodzie szeregowym ten sam prąd przepływa przez wszystkie elementy, a w równoległym rozdziela się między gałęzie. Dlatego czasem wystarczy drobna zmiana układu, żeby obciążenie jednej części instalacji wyraźnie spadło. Kiedy te zależności są już poukładane, można przejść do pomiaru bez ryzyka, że pomylisz jednostki albo sposób podłączenia.
Jak mierzyć go w praktyce

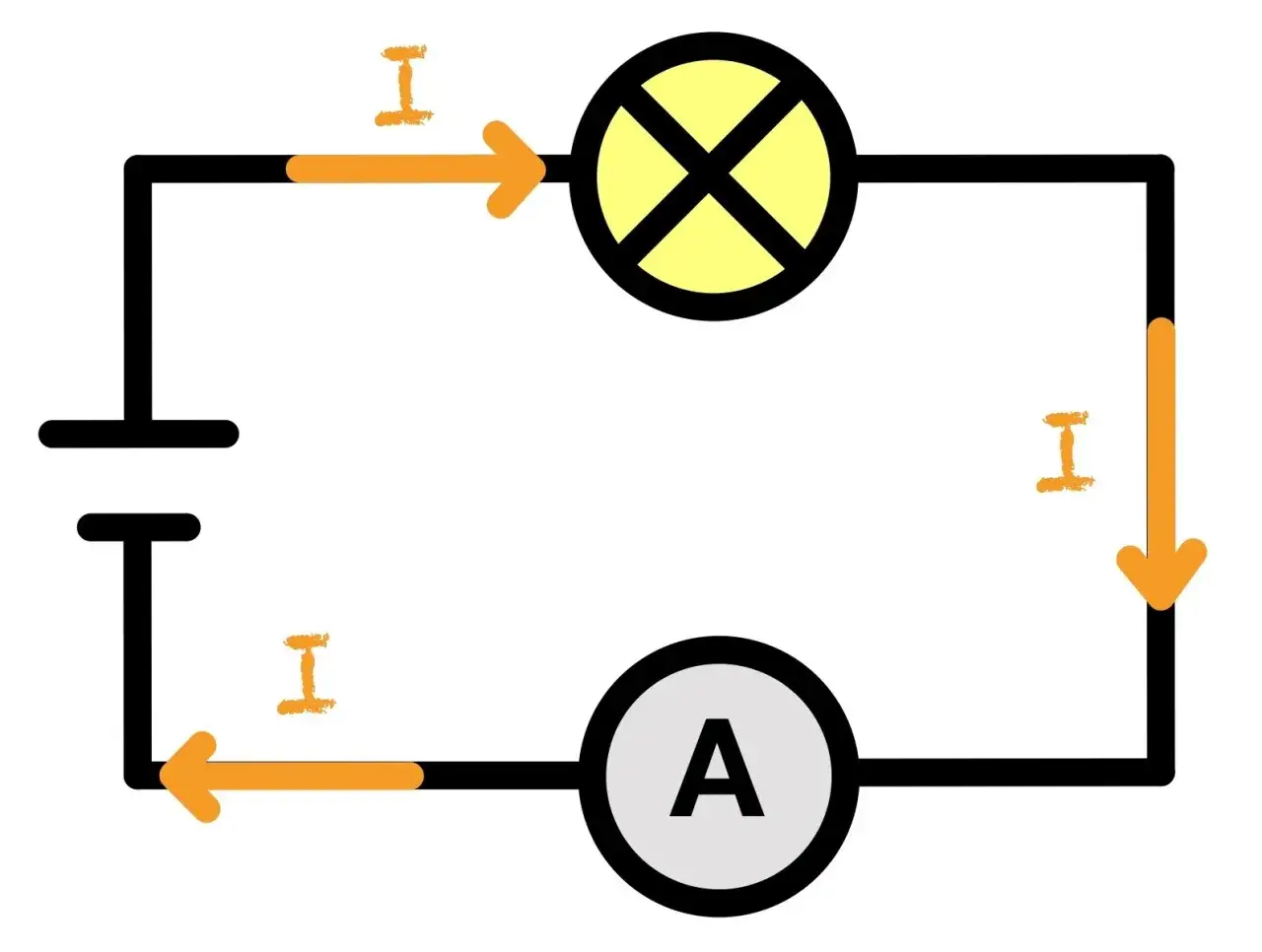

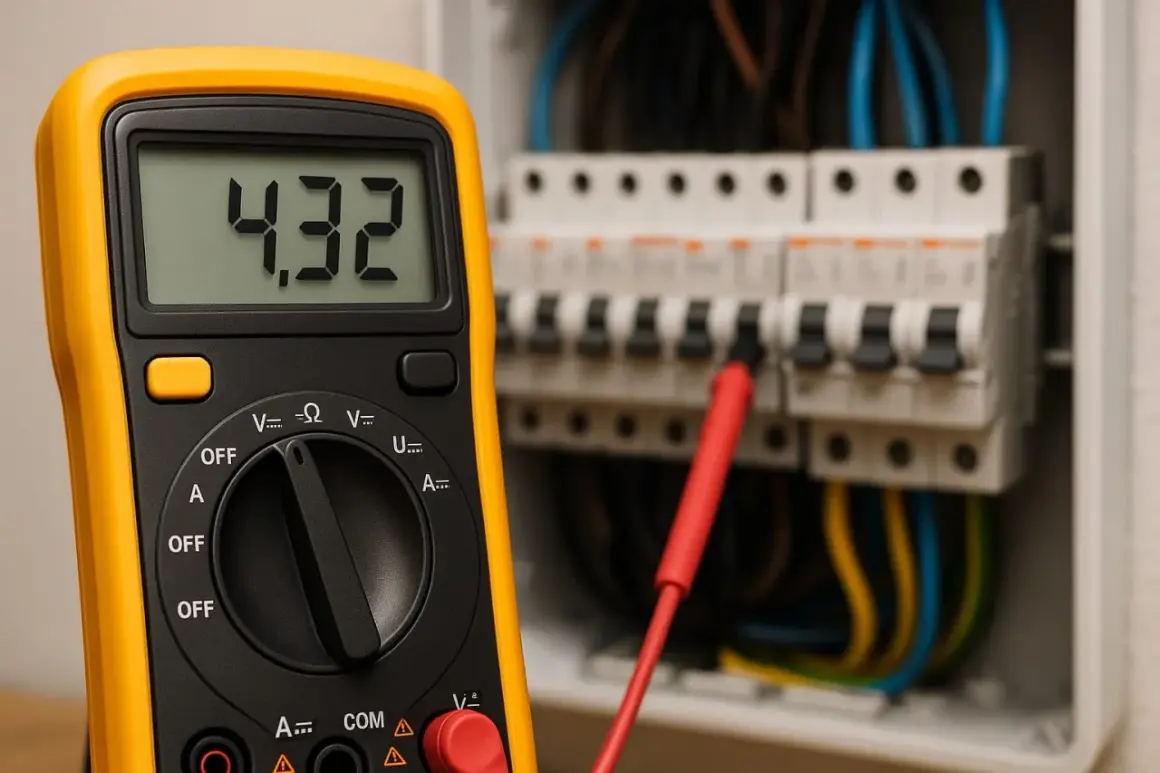

Najczęściej używa się amperomierza albo multimetru ustawionego na pomiar prądu. Taki pomiar robi się szeregowo, czyli miernik musi znaleźć się w torze przepływu, a nie „obok” obwodu. To ważne, bo podłączenie go jak do pomiaru napięcia potrafi skończyć się uszkodzeniem bezpiecznika w mierniku, a czasem samym miernikiem.
Przy większych prądach wygodne są cęgi prądowe. Zakłada się je na pojedynczy przewód, a nie na cały kabel z przewodem powrotnym razem, bo wtedy pola się znoszą i odczyt może wyjść bliski zeru. W obwodach AC zwykle interesuje nas wartość skuteczna, bo to ona najlepiej oddaje realny wpływ prądu na urządzenie i przewody.
Ja zawsze zaczynam od najwyższego zakresu i sprawdzam, czy miernik ma odpowiednie gniazdo oraz bezpiecznik. To drobiazgi, ale właśnie na nich najczęściej „wykładają się” osoby, które chcą szybko coś sprawdzić w gniazdku albo przy zasilaczu. Sam pomiar ma sens dopiero wtedy, gdy wiadomo, co zrobić z wynikiem, a to prowadzi wprost do bezpieczeństwa i strat energii.
Dlaczego ampery decydują o bezpieczeństwie i stratach energii
Jeśli przewodem płynie zbyt duży prąd, rośnie jego nagrzewanie. To nie jest detal, tylko efekt opisany prostą zależnością: straty rosną z kwadratem prądu. W praktyce oznacza to, że gdy prąd się podwoi, straty cieplne w przewodach mogą wzrosnąć czterokrotnie. Z tego powodu dobór kabli, złączy, bezpieczników i wyłączników nadprądowych opiera się przede wszystkim na amperach.
To ma szczególne znaczenie w instalacjach fotowoltaicznych, w magazynach energii i wszędzie tam, gdzie pracuje niski lub średni poziom napięcia. Dla tej samej mocy system 12 V potrzebuje wielokrotnie większego prądu niż system 48 V czy 230 V, więc rosną wymagania wobec przewodów i spada margines błędu. W praktyce niższe napięcie bywa wygodne tylko do pewnego poziomu mocy.
| Przykład | Prąd orientacyjny | Co z tego wynika |
|---|---|---|
| 1000 W przy 12 V | ok. 83 A | Trzeba bardzo uważać na przekrój przewodów, styki i zabezpieczenia. |
| 1000 W przy 48 V | ok. 21 A | Instalacja jest dużo łatwiejsza do opanowania niż przy 12 V. |
| 3000 W przy 230 V | ok. 13 A | Takie obciążenie zwykle da się rozsądnie rozprowadzić w domu. |
Warto też pamiętać o prądzie rozruchowym. Silnik, sprężarka czy pompa potrafią w chwili startu pobrać kilka razy więcej niż w pracy ustalonej. To właśnie wtedy pojawia się wiele „tajemniczych” wybić zabezpieczeń, które wcale nie są tajemnicze, tylko wynikają z krótkotrwałego przeciążenia. Po takim spojrzeniu łatwiej wskazać najczęstsze błędy, które psują interpretację wyniku.
Najczęstsze błędy przy interpretacji i doborze sprzętu
Najwięcej problemów widzę wtedy, gdy ktoś patrzy tylko na jedną liczbę i próbuje z niej wyciągnąć całą diagnozę. To zwykle kończy się albo zbyt słabym doborem instalacji, albo niepotrzebnym przewymiarowaniem. Poniżej są błędy, które pojawiają się najczęściej:
- Mylenie amperów z watami - prąd i moc to nie to samo; bez napięcia nie da się z nich zrobić jednego prostego wniosku.
- Ignorowanie wartości skutecznej - w AC odczyt trzeba interpretować inaczej niż w układzie stałym.
- Patrzenie tylko na prąd pracy ciągłej - rozruch urządzenia bywa znacznie bardziej wymagający.
- Przekonanie, że większy prąd na tabliczce jest „lepszy” - w praktyce to często oznacza większe straty i większe obciążenie przewodów.
- Dobór kabla tylko pod moc, bez uwzględnienia długości trasy - im dłuższy przewód, tym ważniejsze stają się spadki napięcia i nagrzewanie.
Ja najbardziej ufam podejściu, w którym najpierw sprawdza się warunki pracy całego układu, a dopiero potem samą wartość z etykiety. To dużo pewniejsze niż zakładanie, że jedna liczba rozwiązuje cały problem. Zostaje więc praktyczna checklista, którą warto mieć pod ręką przed podłączeniem urządzenia.
Co sprawdzić przed podłączeniem urządzenia do obwodu
Jeśli mam ocenić, czy instalacja jest gotowa na dany odbiornik, patrzę na kilka rzeczy w tej kolejności:
- Prąd znamionowy urządzenia - z tabliczki, instrukcji albo karty katalogowej.
- Rodzaj zasilania - AC czy DC, bo to zmienia sposób pomiaru i interpretację wyniku.
- Zabezpieczenie obwodu - bezpiecznik lub wyłącznik nadprądowy musi pasować do przewodów i odbiornika.
- Przekrój oraz długość kabla - przy większych obciążeniach to nie jest detal, tylko jeden z głównych parametrów.
- Prąd rozruchowy - szczególnie ważny dla silników, pomp, sprężarek, lodówek i części falowników.
- Warunki pracy - temperatura, wentylacja, liczba godzin pracy i ewentualne przeciążenia chwilowe.
- Elementy po drodze - złącza, listwy, regulator ładowania, falownik, BMS lub inne komponenty, które mają własne limity.
Gdy umiesz czytać tę wartość razem z napięciem, oporem i mocą, dużo łatwiej oceniasz, czy urządzenie naprawdę pasuje do instalacji, czy tylko „na papierze” wygląda dobrze. To właśnie ten sposób patrzenia najczęściej chroni przed przegrzewaniem, wybijaniem zabezpieczeń i stratami energii po drodze.
