Najważniejsze fakty o rezystancji w jednym miejscu
- Rezystancja to opór, jaki element stawia przepływowi prądu elektrycznego.
- Jej jednostką jest om, oznaczany symbolem Ω.
- Najprostszy wzór to R = U / I, czyli napięcie podzielone przez natężenie.
- Na wartość oporu wpływają przede wszystkim materiał, długość przewodu, jego przekrój i temperatura.
- W praktyce niski opór oznacza mniejsze straty energii i mniejsze grzanie elementu.
- W instalacjach, także fotowoltaicznych, zbyt duża rezystancja przewodów i połączeń obniża sprawność całego układu.
Co to jest rezystancja i jak działa w obwodzie
W najkrótszym ujęciu rezystancja mówi, jak bardzo dany element utrudnia przepływ prądu. Im większa wartość, tym trudniej o przepływ ładunków przy tym samym napięciu. To nie jest wada sama w sobie, bo w wielu elementach właśnie o taki kontrolowany opór chodzi.
W materiałach i komponentach o większej rezystancji część energii elektrycznej zamienia się w ciepło. Dlatego rezystory, przewody i złącza nigdy nie są całkowicie „bezstratne”. W praktyce patrzę na to bardzo prosto: jeśli opór jest zbyt duży w miejscu, w którym prąd ma płynąć swobodnie, zaczynają się spadki napięcia, nagrzewanie i straty sprawności.
W obwodach omowych zależność między napięciem a prądem jest liniowa. To właśnie dzięki temu można opisać cały układ jednym prostym wzorem, który przydaje się zarówno w teorii, jak i przy realnej diagnozie instalacji.
Jak obliczyć rezystancję z prawa Ohma
Najczęściej korzysta się ze wzoru R = U / I, gdzie R oznacza rezystancję, U napięcie, a I natężenie prądu. Z tego samego prawa wynikają też dwa wygodne przekształcenia: U = R × I oraz I = U / R.| Wzór | Co oznacza | Przykład użycia |
|---|---|---|
| R = U / I | Obliczenie oporu, gdy znasz napięcie i prąd | 12 V i 2 A dają 6 Ω |
| U = R × I | Wyliczenie napięcia potrzebnego do przepchnięcia prądu przez element | 6 Ω przy 2 A oznacza 12 V |
| I = U / R | Sprawdzenie, jaki prąd popłynie przy danym napięciu i oporze | 12 V na 6 Ω daje 2 A |
Przykład jest celowo prosty, bo właśnie tak najczęściej liczy się opór w praktyce. Trzeba tylko pamiętać, że prawo Ohma najlepiej opisuje elementy omowe, czyli takie, których charakterystyka prądowo-napięciowa jest liniowa. W przypadku diod, żarówek żarnikowych czy elementów mocno nagrzewających się wynik potrafi zmieniać się wraz z warunkami pracy.
Jak zachowuje się rezystancja w połączeniach szeregowych i równoległych
Sama wartość pojedynczego elementu to dopiero początek. W obwodzie ważne jest też to, jak elementy są połączone, bo od tego zależy rezystancja zastępcza całego układu.
| Rodzaj połączenia | Wzór | Co się dzieje w praktyce | Gdzie spotykasz to najczęściej |
|---|---|---|---|
| Szeregowe | Rz = R1 + R2 + R3 | Opory się sumują, więc cały układ stawia prądowi większy opór | Łańcuchy rezystorów, niektóre układy pomiarowe, elementy połączone „jeden za drugim” |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + 1/R3 | Rezystancja zastępcza maleje, więc prąd ma łatwiejszą drogę przepływu | Instalacje domowe, rozgałęzione obwody, odbiorniki podłączone do jednego napięcia |
W połączeniu szeregowym cały układ działa bardziej „ciasno”, bo każdy kolejny element dokłada własny opór. W równoległym sytuacja jest odwrotna: nowa gałąź tworzy dodatkową drogę dla prądu, więc opór zastępczy spada. To ważne nie tylko na papierze, ale też przy doborze zabezpieczeń i ocenie tego, czy dany obwód nie będzie się nadmiernie nagrzewał.
Od czego zależy opór przewodu i dlaczego cienki kabel grzeje się szybciej
Tu najczęściej widać praktyczne skutki fizyki. Rezystancja przewodu zależy od kilku rzeczy jednocześnie, a każda z nich może zmienić wynik na tyle, że obwód zacznie pracować inaczej, niż zakładał projekt.
| Czynnik | Co się dzieje | Praktyczny skutek |
|---|---|---|
| Materiał | Różne materiały przewodzą prąd z różną łatwością | Miedź stawia mniejszy opór niż wiele innych metali |
| Długość | Im dłuższy przewód, tym większa rezystancja | Na długich trasach rosną straty i spadki napięcia |
| Przekrój | Im większa powierzchnia przekroju, tym mniejszy opór | Cieńszy kabel szybciej się nagrzewa przy dużym prądzie |
| Temperatura | W metalach wzrost temperatury zwykle zwiększa rezystancję | Rozgrzany przewód może tracić sprawność jeszcze bardziej |
W praktyce to właśnie dlatego nie dobiera się przewodu „na oko”. Cienki przewód ma większy opór, więc przy tym samym prądzie wydziela więcej ciepła i powoduje większy spadek napięcia. W instalacjach o większym obciążeniu, zwłaszcza tam, gdzie liczy się sprawność, taki szczegół szybko przestaje być drobiazgiem.
Rezystancja, rezystywność, konduktancja i impedancja to nie to samo
W codziennej rozmowie te pojęcia bywają mieszane, ale technicznie oznaczają różne rzeczy. Dla osoby, która chce naprawdę rozumieć obwody, to rozróżnienie jest bardzo przydatne.
| Pojęcie | Co opisuje | Jednostka | Kiedy ma znaczenie |
|---|---|---|---|
| Rezystancja | Opór konkretnego elementu lub odcinka obwodu | Ω | Przy liczeniu prądu, spadku napięcia i strat |
| Rezystywność | Cecha materiału, niezależna od kształtu i rozmiaru | Ω·m | Przy wyborze materiału przewodnika |
| Konduktancja | Odwrotność rezystancji, czyli łatwość przewodzenia | S | Gdy patrzysz na to, jak chętnie element przewodzi prąd |
| Impedancja | Opór w prądzie zmiennym, obejmujący także zjawiska pojemnościowe i indukcyjne | Ω | W analizie obwodów AC, zasilaczy i elektroniki |
Najkrótsza praktyczna różnica jest taka: rezystancja dotyczy konkretnego elementu, a rezystywność samego materiału. Miedź ma bardzo niską rezystywność, dlatego tak często trafia do przewodów. Aluminium też dobrze przewodzi, ale w praktyce wymaga innego podejścia projektowego. W prądzie zmiennym dochodzi jeszcze impedancja, czyli opis oporu „pełniejszy” niż sama rezystancja.
Jak mierzy się rezystancję w praktyce

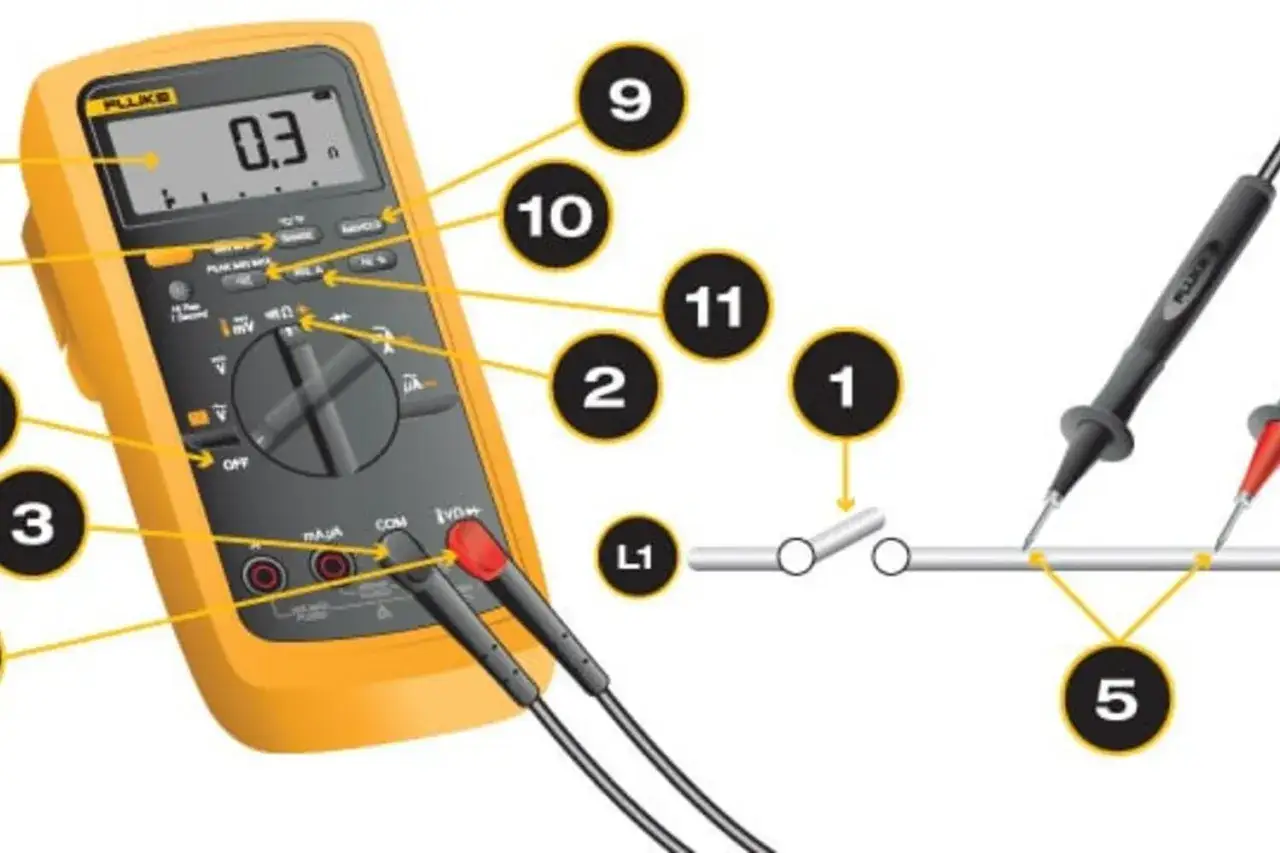

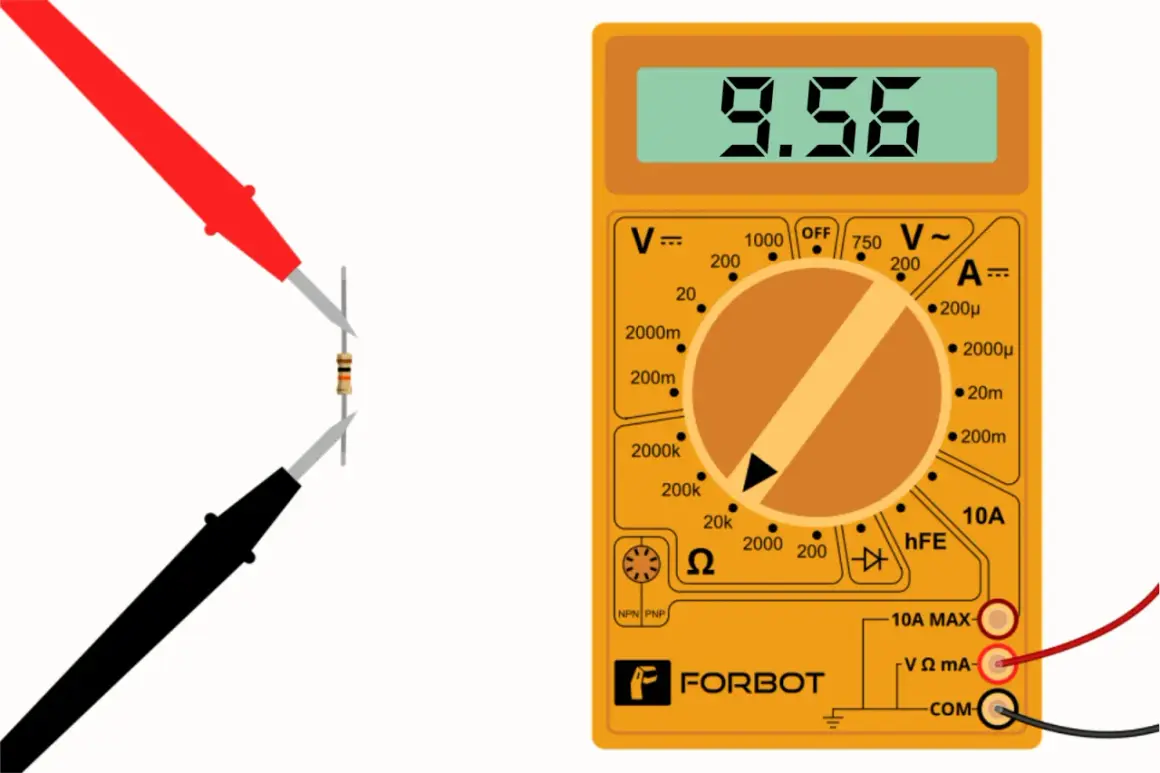

W codziennej pracy najczęściej używa się multimetru ustawionego na pomiar oporu. Miernik podaje niewielki prąd testowy i na tej podstawie wylicza wynik, więc sama procedura jest prosta, ale wymaga kilku zasad.
- Wyłącz zasilanie badanego obwodu.
- Jeśli to możliwe, odłącz element od reszty układu.
- Ustaw multimetr na odpowiedni zakres pomiaru rezystancji lub test ciągłości.
- Przyłóż sondy do dwóch końców elementu.
- Odczytaj wynik i sprawdź, czy mieści się w oczekiwanym zakresie.
Najczęstszy błąd to pomiar elementu bez odłączenia go od reszty układu. Wtedy równoległe ścieżki potrafią zaniżyć wynik i łatwo wyciągnąć złą diagnozę. Druga pułapka to oczekiwanie jednej „idealnej” wartości tam, gdzie temperatura i stan pracy elementu już ją zmieniają. W elektronice to normalne, a nie wyjątkowe.
Gdzie rezystancja naprawdę robi różnicę
Teoria jest prosta, ale dopiero w zastosowaniach widać, dlaczego ten parametr jest tak ważny. Ja zawsze patrzę na niego przez pryzmat strat, bezpieczeństwa i stabilności działania.
- W domu zbyt duży opór przewodów lub połączeń powoduje spadki napięcia i niepotrzebne grzanie.
- W elektronice rezystory służą do ograniczania prądu, dzielenia napięcia i ustawiania warunków pracy układu.
- W fotowoltaice opór przewodów, złącz i połączeń wpływa na straty mocy oraz na temperaturę pracy całego systemu.
W instalacjach fotowoltaicznych szczególnie pilnuję jakości połączeń i długości przewodów, bo każdy dodatkowy opór oznacza straty energii i niepotrzebne grzanie. Przy większych prądach nawet pozornie mały wzrost rezystancji na złączu robi różnicę, którą potem widać w sprawności całego układu.
Najczęstsze błędy przy ocenie oporu
- Mylenie rezystancji z rezystywnością, choć to dwie różne wielkości.
- Pomiar bez odłączenia elementu od układu, co zaniża wynik.
- Ignorowanie temperatury, która potrafi zmienić wartość oporu.
- Zakładanie, że bardzo mała rezystancja zawsze jest dobra, choć czasem oznacza zwarcie.
- Traktowanie prądu stałego i zmiennego identycznie, mimo że w AC pojawia się jeszcze impedancja.
Jeśli mam wskazać jedną rzecz, która najczęściej psuje interpretację wyniku, to jest nią brak kontekstu. Sama liczba bez informacji o temperaturze, typie elementu i sposobie pomiaru niewiele mówi. W praktyce liczy się więc nie tylko wynik, ale też warunki, w jakich został uzyskany.
Co warto zapamiętać, gdy liczy się sprawność obwodu
Najbardziej praktyczne podejście jest proste: dobieram właściwy materiał, pilnuję przekroju przewodu, unikam zbędnych połączeń i sprawdzam, czy pomiar rzeczywiście dotyczy tego elementu, który chcę ocenić. W energii i elektryce małe opory zwykle są sprzymierzeńcem, ale nie zawsze oznaczają to samo co „lepszy” wynik. Czasem po prostu sygnalizują zwarcie albo uszkodzenie.
Jeśli zapamiętasz tylko jedną rzecz, niech będzie to ta: rezystancja nie jest abstrakcyjną liczbą z podręcznika, tylko praktycznym wskaźnikiem strat, bezpieczeństwa i jakości wykonania. Właśnie dlatego warto ją rozumieć, zanim zacznie się oceniać działanie przewodów, rezystorów, połączeń i całej instalacji.
