W elektryce najłatwiej zrozumieć zjawiska wtedy, gdy sprowadza się je do pytania: ile energii ma ładunek w danym miejscu i co się z nim stanie po przemieszczeniu. To właśnie potencjał elektryczny porządkuje temat napięcia, pola elektrycznego i pracy wykonywanej przez ładunki. W tym tekście pokazuję definicję, wzory, jednostki i przykłady, które pomagają czytać obwody, pomiary oraz instalacje fotowoltaiczne bez zgadywania.
Najkrócej: liczy się energia przypadająca na każdy kulomb
- Potencjał opisuje, ile energii przypada na 1 C ładunku w danym punkcie pola.
- Napięcie to różnica między dwoma punktami, więc w praktyce mierzy się je zawsze „pomiędzy”.
- Jednostką jest wolt, czyli 1 J/C; dla bardzo małych energii używa się też elektronowoltów.
- Linie ekwipotencjalne pokazują miejsca o tej samej wartości i są prostopadłe do linii pola.
- W obwodach i PV najważniejsze są punkt odniesienia, obciążenie i kierunek spadku wartości.
Jak rozumiem energię ładunku w polu
Ja najprościej traktuję tę wielkość jako odpowiedź na jedno pytanie: ile dżuli przypada na jeden kulomb ładunku w danym punkcie. Jeśli ładunek może „spadać” w polu elektrycznym, to jego energia potencjalna zmienia się dokładnie dlatego, że porusza się w przestrzeni o różnym poziomie. Sama wartość w jednym miejscu ma sens tylko wtedy, gdy znamy punkt odniesienia, bo zero nie jest tu absolutem, lecz umową.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Potencjał | V | J/C, czyli V | Energię przypadającą na jednostkę ładunku w jednym punkcie |
| Energia potencjalna | U | J | Całkowitą energię danego ładunku w polu |
| Różnica potencjałów | ΔV | V | Zmianę wartości między dwoma punktami |
| Pole elektryczne | E | V/m lub N/C | To, jak szybko zmienia się potencjał w przestrzeni |
W praktyce najważniejsze jest rozróżnienie między samym punktem a parą punktów. Jeśli ładunek jest dodatni, wyższy potencjał oznacza większą energię potencjalną; jeśli jest ujemny, znak zaczyna mieć znaczenie i nie wolno tego upraszczać na siłę. Skoro już wiemy, co opisuje ta wielkość, czas przejść do liczenia jej w konkretnych sytuacjach.
Jak liczę wartość i kiedy używam wzorów
Ja zwykle korzystam z trzech prostych zależności. Pierwsza jest najważniejsza: V = U/q. Druga mówi o zmianie między punktami: ΔV = ΔU/q. Trzecia, przydatna dla pojedynczego ładunku punktowego, ma postać V = kQ/r, gdzie k ≈ 8,99 × 109 N·m2/C2.
W elektrostatyce pojedynczego ładunku zwykle przyjmuję zero w nieskończoności, bo to upraszcza zapis i nie zmienia fizyki. Dzięki temu łatwo policzyć, jak szybko wartość spada wraz z odległością. Jeśli źródło ma 1 μC i znajduję się 1 m od niego, potencjał wynosi około 9 kV. To pokazuje ważną rzecz: nawet niewielki ładunek może dać duże wartości, jeśli jest skupiony w małej przestrzeni.
To prowadzi do bardzo praktycznych liczb. Ładunek 1 C na różnicy 1 V zmienia energię o 1 J. Elektron przechodzący przez 1 V zyskuje 1 eV, czyli około 1,602 × 10-19 J. Ja przy obliczeniach trzymam się jednej zasady: jeśli znam energię i ładunek, dzielę jedno przez drugie; jeśli znam geometrię i źródło, sięgam po wzór dla ładunku punktowego; jeśli znam tylko dwa punkty, liczę różnicę, a nie „absolutną” wartość.
W polu jednorodnym przydaje się jeszcze prosty skrót: ΔV = -E · d. Minus oznacza, że pole wskazuje kierunek największego spadku wartości. To właśnie ten znak najczęściej wyjaśnia, dlaczego ruch ładunku dodatniego i elektronu bywa opisywany odwrotnie, mimo że opisujemy ten sam układ.
Dlaczego linie ekwipotencjalne ułatwiają zrozumienie pola
Ja najczęściej tłumaczę to przez analogię do mapy topograficznej. Poziomice łączą miejsca o tej samej wysokości, a linie ekwipotencjalne łączą miejsca o tej samej wartości potencjału. Jeśli poruszasz się wzdłuż takiej linii, nie wykonujesz pracy przeciw polu, więc energia ładunku się nie zmienia.
Im gęściej leżą linie ekwipotencjalne, tym silniejsze pole, bo potencjał zmienia się szybciej na małym odcinku. Z tego też powodu linie pola elektrycznego przecinają je pod kątem prostym. To nie jest detal do zapamiętania „na sprawdzian”, tylko bardzo użyteczna reguła przy rysowaniu i interpretacji układów.
- Ruch po ekwipotencjale nie wymaga pracy.
- Pole elektryczne jest zawsze prostopadłe do ekwipotencjałów.
- W stanie elektrostatycznym przewodnik zachowuje się jak powierzchnia ekwipotencjalna.
- Uziemienie ustala punkt odniesienia, ale nie „usuwa” fizyki z układu.
W zapisie E = -grad V znak minus oznacza po prostu, że wektor pola pokazuje tam, gdzie potencjał maleje najszybciej. To jeden z tych skrótów, które wyglądają groźnie tylko na papierze, a w praktyce są bardzo intuicyjne.
Ta geometria pola bardzo pomaga też przy mierzeniu napięć i interpretacji obwodów, bo pokazuje, skąd biorą się różnice, które potem widzimy na multimetrze.

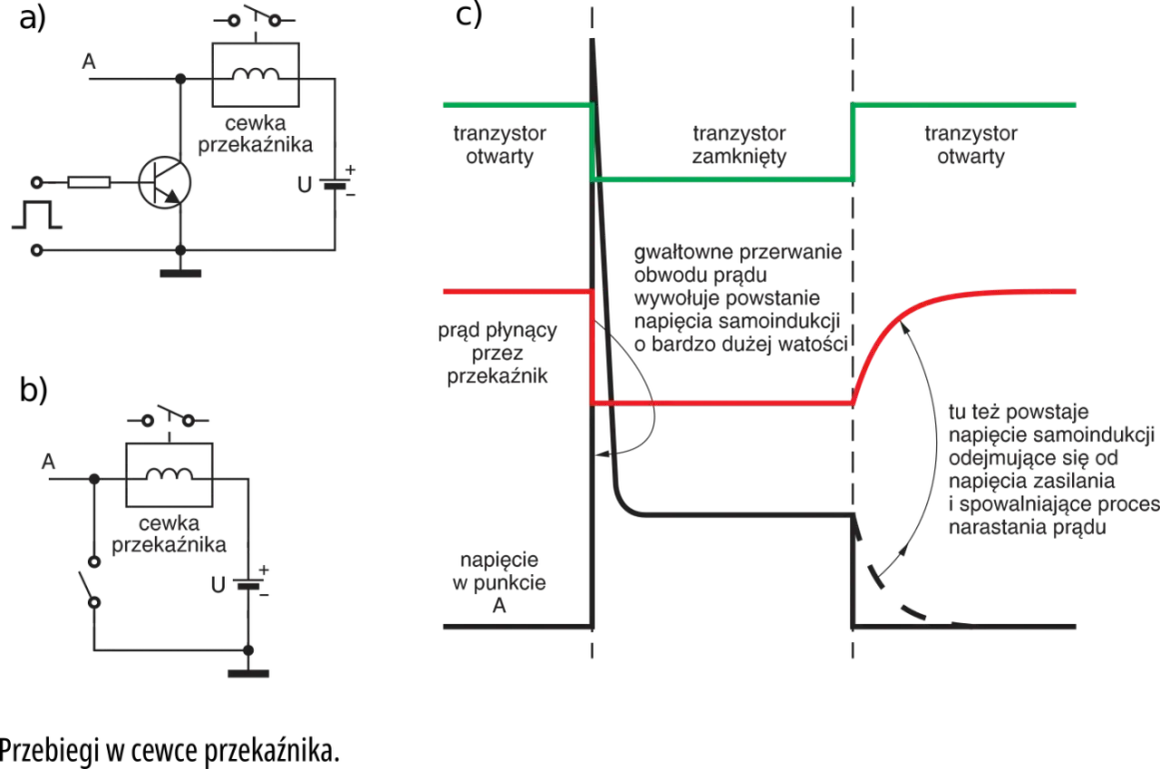

Jak odczytuję różnicę potencjałów w obwodach i fotowoltaice
W obwodach praktycznych nie pytam o „potencjał przewodu” w oderwaniu od wszystkiego, tylko o różnicę między dwoma punktami. Multimetr też robi dokładnie to samo: porównuje sondy i pokazuje wynik między nimi. Dlatego 12 V z akumulatora oznacza 12 V między zaciskami, a 230 V w instalacji domowej oznacza różnicę potencjałów między odpowiednimi punktami instalacji, a nie magiczną wartość w przewodzie.
W fotowoltaice ta zasada jest jeszcze ważniejsza, bo napięcie stringu rośnie wraz z liczbą połączonych modułów. Jeden moduł daje tylko część wartości, ale szeregowo połączone moduły sumują napięcia, więc w praktyce łatwo wejść w zakres kilkuset woltów DC. Do tego dochodzi różnica między napięciem otwartego obwodu a napięciem roboczym: bez obciążenia odczyt bywa wyższy, a pod pracą układu spada do poziomu wynikającego z rzeczywistego punktu pracy.
Właśnie dlatego przy projektowaniu i serwisie instalacji PV nie wolno mylić „braku prądu” z „brakiem napięcia”. To napięcie decyduje o izolacji, doborze osprzętu i bezpieczeństwie rozłączania, a nie sam fakt, że układ chwilowo nie zasila odbiornika.
Najczęstsze pomyłki, które psują zrozumienie tematu
To pojęcie wydaje się proste, ale w praktyce łatwo je rozjechać na kilku detalach. Ja najczęściej widzę pięć błędów:
- Mylenie potencjału z energią całego ładunku. Energia zależy od ładunku, bo obowiązuje U = qV.
- Traktowanie zera jako braku zjawiska. 0 V to punkt odniesienia, a nie absolutny brak energii.
- Ignorowanie znaku ładunku. Elektron zachowuje się przeciwnie do ładunku dodatniego, więc kierunek ruchu trzeba czytać ostrożnie.
- Mówienie o jednym punkcie bez drugiego punktu. W pomiarach i obwodach prawie zawsze chodzi o różnicę.
- Zakładanie, że źródło zawsze utrzymuje tę samą wartość. Pod obciążeniem i przy zmianie temperatury wynik bywa inny, zwłaszcza w bateriach i PV.
Jeśli ktoś miesza te elementy, zaczyna źle interpretować nawet proste układy. Dlatego ja zawsze wracam do pytania, czy opisuję punkt, różnicę między punktami, czy energię konkretnego ładunku. Gdy ta kolejność jest jasna, wiele pozornie trudnych zadań robi się znacznie prostszych.
Trzy reguły, które pomagają nie zgubić sensu pomiaru
Gdy pracuję z napięciem lub analizuję układ elektryczny, trzymam się trzech reguł. Po pierwsze, zawsze ustalam punkt odniesienia, zanim zacznę interpretować liczbę. Po drugie, pytam, czy interesuje mnie stan jednego miejsca, czy różnica między dwoma miejscami. Po trzecie, sprawdzam, jaki ładunek i jakie warunki pracy naprawdę rozpatruję, bo bez tego nawet poprawny wzór może prowadzić do złego wniosku.
W praktyce ta kolejność oszczędza najwięcej czasu. Porządkuje obwody domowe, zasilacze, baterie i instalacje fotowoltaiczne, a przy okazji zmniejsza ryzyko błędnego pomiaru. Jeśli mam zapamiętać jedną rzecz na koniec, to tę: w elektryce liczy się nie sam numer na mierniku, ale to, co ten numer oznacza fizycznie i względem czego został wyznaczony.
