To zjawisko stoi za działaniem prądnic, transformatorów i wielu układów w elektryce. Często mówi się o indukcji magnetycznej, choć w praktyce chodzi o zmianę strumienia pola magnetycznego, która wywołuje napięcie w obwodzie, a przy zamkniętym torze także prąd. Poniżej wyjaśniam, jak to działa, od czego zależy siła efektu i gdzie naprawdę wykorzystuje się go w energetyce oraz urządzeniach codziennego użytku.
Najważniejsze fakty, które warto znać przed przejściem dalej
- Napięcie indukowane powstaje wtedy, gdy zmienia się strumień pola magnetycznego obejmującego obwód.
- Sam magnes stojący nieruchomo przy cewce nie wystarcza, jeśli nic się nie zmienia.
- Na siłę efektu najmocniej wpływają: szybkość zmian, liczba zwojów, orientacja obwodu i wartość pola.
- Prądnice i transformatory wykorzystują to zjawisko bezpośrednio, a płyty indukcyjne i ładowarki bezprzewodowe w bardziej pośredni sposób.
- W fotowoltaice same panele działają inaczej, ale w całej instalacji elektrycznej temat nadal ma znaczenie.
Czym jest to zjawisko i dlaczego nazwa bywa myląca

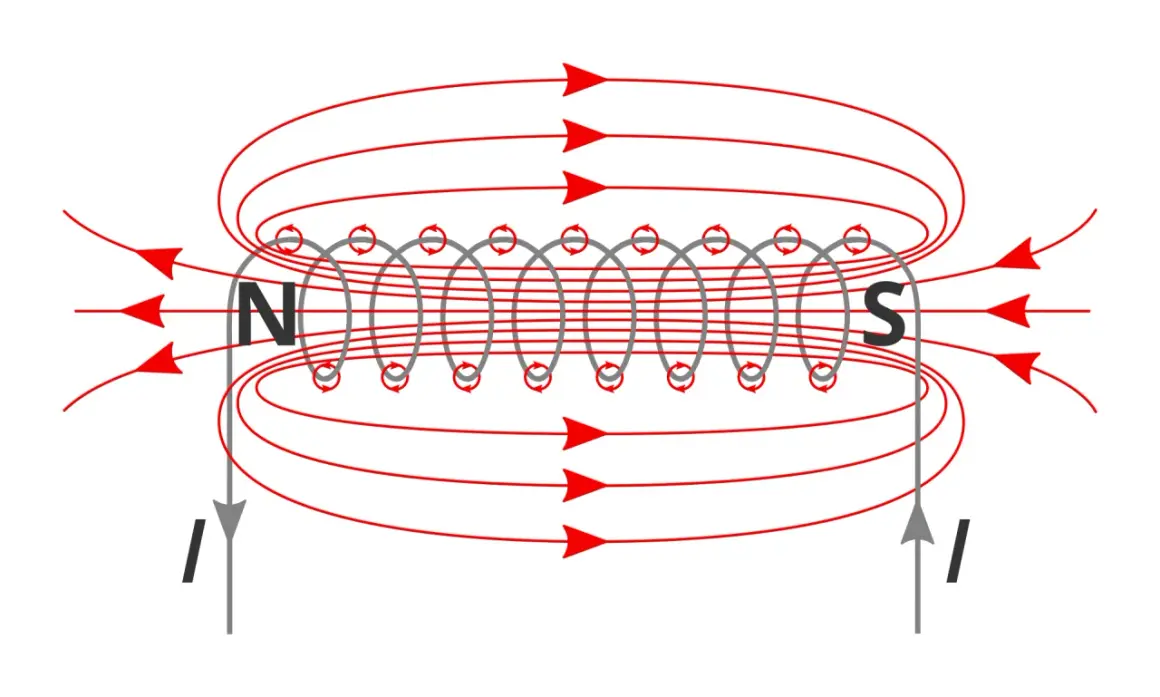

Ja zwykle rozdzielam tu dwie rzeczy, bo wiele osób wrzuca je do jednego worka. Z jednej strony mamy pole magnetyczne opisane wielkością B, a z drugiej zjawisko, w którym zmiana tego pola wytwarza w obwodzie siłę elektromotoryczną, czyli SEM. To właśnie ten drugi mechanizm odpowiada za działanie generatorów, transformatorów i wielu układów pomiarowych.
Najprościej mówiąc: nie chodzi o sam „obecny” magnes, tylko o zmianę warunków, w jakich znajduje się przewodnik. Jeśli strumień pola przez obwód się nie zmienia, nie ma powodu, by pojawiło się napięcie indukowane. Dlatego stały magnes przy nieruchomej cewce zwykle nie robi żadnego wrażenia, a ten sam magnes w ruchu daje już zupełnie inny wynik.
To rozróżnienie jest ważne również w praktyce energetycznej. Gdy analizuję układ z cewką, najpierw pytam nie o to, „czy jest magnetyzm”, ale o to, co dokładnie się zmienia. Taka perspektywa od razu porządkuje dalszą analizę i prowadzi do mechanizmu powstawania napięcia.
Jak powstaje napięcie w obwodzie
Mechanizm jest prosty, ale diabeł siedzi w szczegółach. Jeżeli przez obwód zmienia się strumień pola magnetycznego, w przewodniku pojawia się SEM. Jeśli obwód jest zamknięty, może popłynąć prąd indukowany. Klasyczny zapis prawa Faradaya ujmuje to w skrócie jako ε = -dΦ/dt, gdzie Φ oznacza strumień magnetyczny.
Minus w tym wzorze nie jest ozdobą matematyczną. Oznacza on, że kierunek zjawiska opisuje reguła Lenza: układ „sprzeciwia się” zmianie, która go wywołała. W praktyce daje to ważną intuicję - jeśli zbliżasz magnes do cewki, obwód reaguje tak, by osłabić tę zmianę; jeśli go oddalasz, reakcja zmienia zwrot. To właśnie dlatego generator albo transformator nie są biernymi kawałkami drutu, tylko układami, które wymuszają określony przepływ energii.
Zmiana strumienia może powstać na kilka sposobów. Może to być ruch magnesu względem cewki, ruch samej cewki w polu magnetycznym, obrót ramki przewodzącej albo zmiana samego pola w czasie, bez mechanicznego ruchu. Właśnie dlatego to zjawisko jest tak uniwersalne: nie potrzebuje jednego konkretnego scenariusza, tylko zmiany warunków magnetycznych.
Jeśli chcesz zapamiętać tylko jedną rzecz z tej części, niech będzie to ta: prąd nie bierze się z samej obecności magnesu, lecz z dynamicznej zmiany strumienia przez obwód. To prowadzi prosto do pytania, od czego zależy, czy efekt będzie słaby, czy bardzo wyraźny.
Co decyduje o sile efektu w praktyce
W teorii można powiedzieć, że liczy się szybkość zmian strumienia. W praktyce rozkładam to na kilka czynników, bo każdy z nich daje inny rezultat. Najczęściej patrzę na cztery elementy: liczbę zwojów, szybkość ruchu lub zmian pola, geometrię obwodu i właściwości rdzenia.
| Czynnik | Co robi w praktyce | Dlaczego to ważne |
|---|---|---|
| Liczba zwojów | Zwiększa napięcie indukowane w cewce | Dlatego transformatory i cewki mają często wiele zwojów |
| Szybkość zmiany pola | Podnosi wartość SEM | Im szybciej zmienia się strumień, tym mocniejsza reakcja obwodu |
| Powierzchnia i ustawienie obwodu | Zmienia ilość linii pola obejmujących pętlę | Obrót lub zmiana kąta potrafią dać duży wzrost efektu |
| Siła pola i sprzężenie magnetyczne | Ułatwia „przenikanie” pola przez obwód | W rdzeniach ferromagnetycznych efekt bywa wyraźnie silniejszy |
| Opór obwodu | Wpływa na to, jaki prąd faktycznie popłynie | Napięcie i prąd to nie to samo; obwód może dać wysoką SEM, ale słabszy prąd |
Tu jest jedna pułapka, którą początkujący często przeoczają: napięcie indukowane nie jest tym samym co „duży prąd”. Możesz mieć wyraźną SEM, ale jeśli obwód ma duży opór albo jest źle zamknięty, prąd będzie niewielki. Z drugiej strony dobra geometra cewki i mocne sprzężenie magnetyczne potrafią zrobić ogromną różnicę nawet przy niewielkich zmianach.
W realnych układach dochodzi jeszcze nasycenie rdzenia, czyli moment, w którym materiał ferromagnetyczny przestaje tak skutecznie wzmacniać pole. To ograniczenie bywa pomijane w prostych opisach, a w praktyce decyduje o sprawności i o tym, czy projekt jest tylko poprawny „na papierze”, czy rzeczywiście działa stabilnie. Z tego miejsca łatwo przejść do najważniejszego pytania użytkowego: gdzie ten mechanizm naprawdę pracuje na co dzień.
Gdzie wykorzystuje się to w energetyce i urządzeniach
To zjawisko nie jest szkolną ciekawostką. Ono stoi za sporą częścią infrastruktury energetycznej, z której korzystamy każdego dnia. Najbardziej oczywiste przykłady to generatory i transformatory, ale katalog zastosowań jest szerszy.
| Urządzenie lub system | Jak działa wykorzystując to zjawisko | Co z tego wynika dla użytkownika |
|---|---|---|
| Generator prądu | Ruch magnetyczny względem uzwojenia wytwarza napięcie | Mechaniczna energia zamienia się w energię elektryczną |
| Transformator | Zmienne pole w uzwojeniu pierwotnym indukuje napięcie w wtórnym | Da się podnieść albo obniżyć napięcie w sieci i urządzeniach |
| Płyta indukcyjna | Zmienne pole wzbudza prądy wirowe w dnie naczynia | Nagrzewane jest samo naczynie, a nie najpierw płyta |
| Ładowanie bezprzewodowe | Cewki przekazują energię przez sprzężenie magnetyczne | Wygoda kosztem większej wrażliwości na odległość i ustawienie |
| Przekładniki pomiarowe | Indukują proporcjonalny sygnał do pomiaru prądu lub napięcia | Można mierzyć duże wartości bez bezpośredniego kontaktu z obwodem mocy |
W energetyce odnawialnej to szczególnie ważne w generatorach napędzanych wiatrem lub wodą, bo tam przemiana energii mechanicznej w elektryczną opiera się właśnie na tym mechanizmie. W fotowoltaice sama produkcja energii działa inaczej, bo panel wykorzystuje efekt fotowoltaiczny, ale już później w instalacji pojawiają się elementy sieciowe, zabezpieczenia i czasem transformatory, w których to zjawisko ma znaczenie. To dobry przykład tego, że nawet jeśli dane urządzenie nie wytwarza energii w ten sposób, cała infrastruktura wokół nadal może na nim polegać.
Przy takim przeglądzie łatwo zauważyć, że teoria i praktyka są tu mocno połączone. Żeby nie pomylić jednego zjawiska z drugim, warto jeszcze dobrze odróżnić je od kilku pokrewnych pojęć, które brzmią podobnie, ale znaczą coś innego.
Jak odróżnić to od innych zjawisk elektrycznych
Tu najczęściej pojawiają się nieporozumienia. Sam nieraz widzę, że ktoś utożsamia wszystko, co „ma coś wspólnego z magnesem”, z jednym zjawiskiem. To nie pomaga ani w nauce, ani w praktyce. Dlatego porządkuję temat w prostym zestawieniu.
| Zjawisko | Co je wywołuje | Najprostszy przykład |
|---|---|---|
| Indukcja elektromagnetyczna | Zmiana strumienia pola magnetycznego | Ruch magnesu przy cewce albo obrót ramki w polu |
| Działanie pola magnetycznego na przewodnik z prądem | Przepływ prądu w już istniejącym polu | Siła działająca na przewód w silniku elektrycznym |
| Efekt fotowoltaiczny | Światło padające na materiał półprzewodnikowy | Praca panelu słonecznego |
| Indukcja elektrostatyczna | Przesunięcie ładunków pod wpływem pola elektrycznego | Naelektryzowany przedmiot przyciągający lekkie skrawki papieru |
Taki podział ma realną wartość, bo pozwala dobrać właściwe narzędzie do analizy. Jeśli problem dotyczy generatora, patrzę na zmianę pola i położenie cewki. Jeśli chodzi o panel PV, interesuje mnie półprzewodnik i promieniowanie. Jeśli analizuję silnik, ważna staje się siła działająca na przewodnik z prądem. To nie są drobne różnice semantyczne, tylko zupełnie inne mechanizmy fizyczne.
Po takim rozdzieleniu łatwiej wrócić do praktyki i sprawdzić, czy układ rzeczywiście działa tak, jak powinien. Właśnie na tym etapie najczęściej wychodzą błędy, które później psują cały efekt.
Na co zwracam uwagę, gdy analizuję układ z cewką i magnesem
Ja w praktyce zawsze sprawdzam kilka rzeczy po kolei, zamiast zakładać, że „powinno działać”. Dzięki temu szybciej znajduję przyczynę problemu i nie gubię się w szczegółach. Najpierw patrzę, czy obwód jest zamknięty. Potem sprawdzam, czy naprawdę zmienia się strumień, a nie tylko położenie magnesu względem stołu czy obudowy.
- Jeśli magnes stoi nieruchomo, efekt z reguły zanika.
- Jeśli obwód jest otwarty, pojawi się SEM, ale prąd nie popłynie w zamkniętej pętli.
- Jeśli zmiana jest zbyt wolna, napięcie może być za małe, by dało się je łatwo zauważyć.
- Jeśli cewka ma mało zwojów, wynik będzie słabszy niż oczekiwano.
- Jeśli rdzeń nie prowadzi strumienia dobrze albo wchodzi w nasycenie, wzrost efektu będzie ograniczony.
- Jeśli opór obciążenia jest zbyt duży, prąd okaże się mniejszy niż sama SEM mogłaby sugerować.
Warto też pamiętać o jednym praktycznym rozróżnieniu: duże napięcie nie zawsze oznacza duży pożytek energetyczny. Czasem bardziej opłaca się poprawić sprzężenie magnetyczne albo geometrię uzwojeń niż „dokładać” siłę magnesu. W projektach związanych z energetyką to właśnie takie detale robią największą różnicę, bo wpływają na sprawność, straty i stabilność pracy układu.
Jeżeli patrzysz na to z perspektywy instalacji, urządzenia albo projektu edukacyjnego, trzymaj się jednej zasady: szukaj nie samego pola, ale zmiany pola. To najprostszy filtr, który porządkuje cały temat i pozwala odróżnić poprawne rozwiązanie od efektownego, ale fizycznie pustego opisu.
