W elektryce jeden drobny błąd potrafi uruchomić serię kolejnych problemów: przeciążenie, przegrzanie, zadziałanie zabezpieczeń, a w skrajnym przypadku także awarię większej części instalacji. Reakcja łańcuchowa w takim ujęciu to nie tylko pojęcie z fizyki, ale praktyczny mechanizm, który tłumaczy, dlaczego lokalna usterka może urosnąć do kłopotu systemowego. Pokażę tu, jak to działa w teorii, gdzie widać to w sieci energetycznej i fotowoltaice oraz co realnie robi różnicę w zapobieganiu kaskadzie błędów.
Najważniejsze informacje o tym zjawisku w elektryce
- To proces, w którym jeden etap zwiększa szansę następnego, zwykle przez wzrost prądu, temperatury albo obciążenia sąsiedniego elementu.
- W półprzewodnikach taka lawina bywa kontrolowana i użyteczna, ale w instalacji, sieci lub magazynie energii jest już sygnałem problemu.
- Najczęstsze zapalniki to przeciążenie, słabe złącza, przegrzanie, wilgoć, uszkodzona izolacja i zła selektywność zabezpieczeń.
- W fotowoltaice szczególnie ważne są zacienienie, hot spoty, stan bypass diod i jakość złączy DC.
- Najlepiej działają proste rzeczy: dobry projekt, monitorowanie temperatury i regularny serwis.
Co oznacza taki proces w elektryce
W najprostszym ujęciu chodzi o sytuację, w której jeden impuls nie kończy się na jednym elemencie. Zmienia warunki pracy sąsiedniego elementu, ten odpowiada mocniej, a odpowiedź znów wzmacnia problem. Ja patrzę na to tak: jeśli energia może wrócić do układu przez ciepło, przeciążenie albo przebicie izolacji, to proces ma już paliwo.
Żeby taki mechanizm ruszył, muszą spotkać się trzy rzeczy: impuls startowy, droga propagacji oraz brak szybkiego tłumienia. W praktyce oznacza to na przykład nagły wzrost napięcia, słaby punkt w układzie i zabezpieczenie, które zadziała zbyt późno albo zbyt szeroko.
Skąd bierze się samonapędzanie
W półprzewodnikach ten mechanizm jest szczególnie czytelny. Gdy pole elektryczne staje się zbyt silne, nośniki ładunku przyspieszają i przy zderzeniach wybijają kolejne elektrony. To już klasyczny efekt lawinowy: jedna cząstka tworzy następne, a prąd rośnie szybciej, niż układ zdąży się ustabilizować.
Dlaczego nie zawsze oznacza awarię
Warto rozróżnić zjawisko niechciane od celowo wykorzystanego. W niektórych układach elektronicznych lawinowe przewodzenie jest przewidziane przez konstruktora i służy do ograniczania przepięć. Problem zaczyna się wtedy, gdy ten sam mechanizm pojawia się poza kontrolą, w izolacji, złączu, przewodzie albo całej sieci. Wtedy zamiast ochrony dostajemy degradację.
Najlepiej widać to na konkretnych przykładach, bo teoria szybko staje się abstrakcyjna.
Gdzie w praktyce widać to najszybciej
| Obszar | Co uruchamia efekt | Co dzieje się dalej | Dlaczego to ważne |
|---|---|---|---|
| Półprzewodniki | Zbyt silne pole elektryczne i lokalne przebicie złącza | Nośniki ładunku mnożą się, a prąd gwałtownie rośnie | To podstawa działania elementów ochronnych, ale też źródło uszkodzeń |

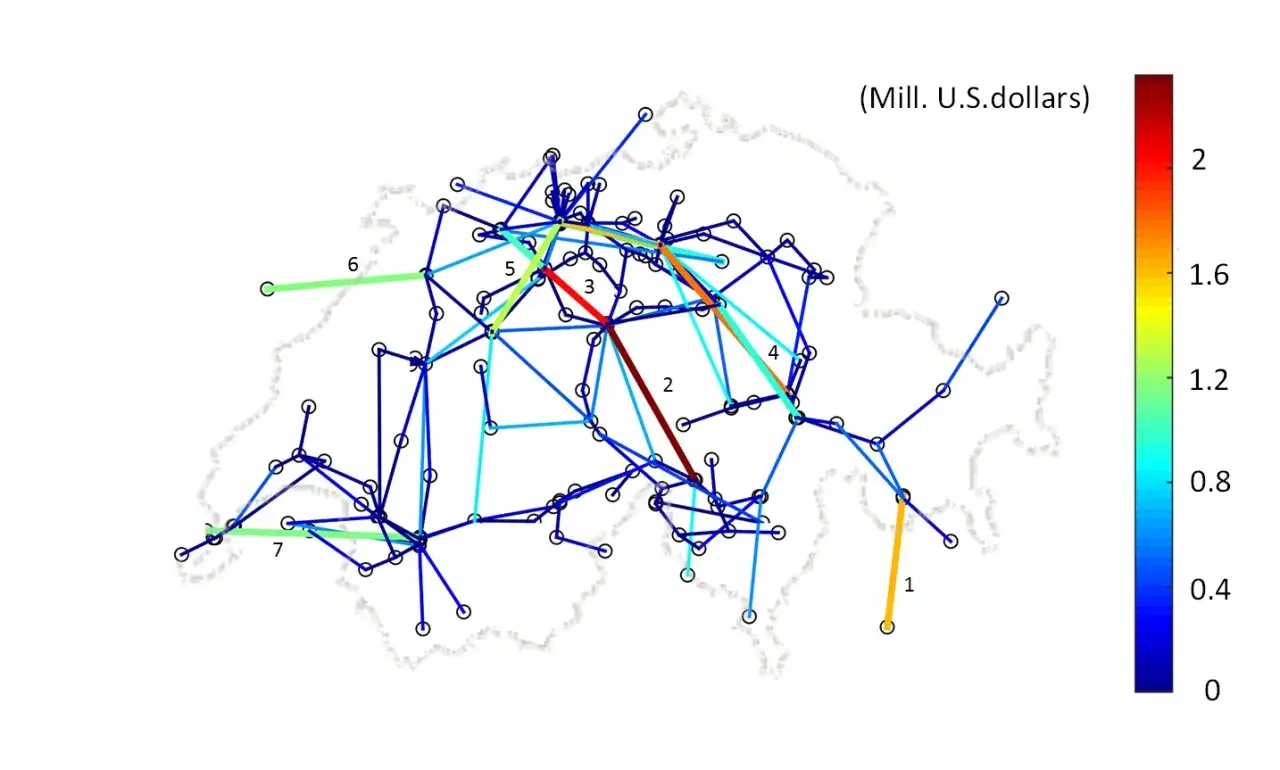

| Sieć elektroenergetyczna | Awaria jednego elementu, przeciążenie albo błąd ochrony | Obciążenie przenosi się na sąsiednie linie i transformatory | Tak powstaje awaria kaskadowa, czyli efekt domina w skali systemu |
| Fotowoltaika | Zacienienie, uszkodzona cela, słabe złącze, zabrudzenie | Powstaje hot spot, rośnie temperatura i maleje sprawność całego stringu | Mały problem na module potrafi z czasem zniszczyć większy fragment instalacji |
| Magazyny energii | Przegrzanie lub uszkodzenie jednej celi | Ciepło przechodzi na sąsiednie ogniwa i przyspiesza ich degradację | Propagacja uszkodzenia bywa szybsza niż reakcja obsługi |
Wspólny mianownik jest prosty: system nie zdążył odciąć źródła problemu, więc obciążenie przeskoczyło dalej. To właśnie różni incydent lokalny od awarii kaskadowej, a ta różnica ma znaczenie zarówno w domowej instalacji, jak i w dużej sieci zasilającej całe miasto.
Dlaczego awaria jednego elementu uruchamia kolejne
Najczęściej nie chodzi o jeden spektakularny błąd, tylko o kilka mniejszych, które wzajemnie się wzmacniają. Z punktu widzenia fizyki elektrycznej napięcie, prąd, temperatura i opór nie są od siebie oderwane. Kiedy rośnie temperatura, pogarszają się warunki pracy materiału. Kiedy pogarszają się warunki pracy, rośnie opór albo spada izolacyjność. A kiedy to się dzieje, układ pobiera jeszcze więcej energii i kręci się w kółko.
Przeciążenie przenosi problem na sąsiednie elementy
W sieci i instalacji energia zawsze szuka drogi o najmniejszym oporze. Jeśli jeden tor zostaje wyłączony, pozostałe przejmują większy udział w pracy. To normalne, ale tylko do pewnego momentu. Gdy margines bezpieczeństwa jest zbyt mały, sąsiedni element też zaczyna się grzać, potem traci parametry, a na końcu wyłącza się sam lub zostaje odłączony przez zabezpieczenie.
Przeczytaj również: Ile zarabia elektryk w Austrii? Zaskakujące różnice w wynagrodzeniach
Ciepło i uszkodzona izolacja przyspieszają degradację
W praktyce najbardziej zdradliwe są miejsca, które grzeją się powoli: poluzowany zacisk, przewód o złym przekroju, złącze DC z kiepskim kontaktem albo przewód pracujący w wilgoci. Ciepło nie tylko niszczy materiał, ale też zwiększa prawdopodobieństwo łuku elektrycznego, a łuk potrafi zamienić lokalną usterkę w dużo większy problem. To jeden z powodów, dla których wizualnie drobna wada bywa technicznie poważna.
Właśnie dlatego przy projektowaniu i serwisie nie wystarcza patrzenie na moc urządzenia. Trzeba sprawdzać, czy układ umie odciąć problem lokalnie, zanim obciąży resztę systemu.
Co jest pożyteczne, a co groźne
Ten sam mechanizm może działać jako ochrona albo jako uszkodzenie. Różnica wynika z tego, czy konstruktor przewidział jego kierunek, czas trwania i energię, którą trzeba rozproszyć.
| Przykład | Co się dzieje | Ocena |
|---|---|---|
| Diody lawinowe i ograniczniki przepięć | Element przejmuje nadmiar energii i ogranicza skok napięcia | Pożądane, bo chroni resztę układu |
| Wyłączniki i przekaźniki zabezpieczające | Odłączają uszkodzony fragment zanim problem przejdzie dalej | Pożądane, jeśli mają dobrą selektywność |
| Kaskadowa awaria sieci | Jeden incydent uruchamia kolejne wyłączenia i przeciążenia | Niepożądane, bo rośnie skala zaniku zasilania |
| Hot spot w module PV | Lokalnie przegrzany fragment przyspiesza degradację całego modułu | Niepożądane, szczególnie przy długotrwałym zacienieniu |
| Thermal runaway w baterii | Wzrost temperatury podtrzymuje kolejne reakcje w celi i sąsiednich ogniwach | Wysoce niebezpieczne, bo propagacja bywa bardzo szybka |
To rozróżnienie jest ważne, bo nie każdy lawinowy proces oznacza zagrożenie. W dobrze zaprojektowanym układzie energia ma zostać przechwycona i rozproszona w kontrolowany sposób. W źle zaprojektowanym albo zaniedbanym systemie ta sama energia zaczyna działać przeciwko nam.
Jak ograniczyć ryzyko w instalacjach, magazynach energii i fotowoltaice
Najlepsze zabezpieczenia nie są spektakularne. Działają wtedy, gdy są dobrze dobrane, poprawnie zamontowane i regularnie sprawdzane. W praktyce najwięcej daje połączenie projektu, kontroli i serwisu, a nie jedno „cudowne” urządzenie.
- Dbaj o selektywność zabezpieczeń. Chodzi o to, by zadziałał najbliższy element ochrony, a nie połowa rozdzielnicy. Jeśli upstream wyłącza się pierwszy, problem zwykle rośnie zamiast maleć.
- Kontroluj temperaturę połączeń. Poluzowany zacisk, źle zaciśnięty konektor albo utlenione styki potrafią pracować długo bez objawów, a potem nagle wejść w strefę przegrzania. Termowizja i pomiar rezystancji połączeń naprawdę mają sens.
- Sprawdzaj instalację co najmniej raz na 12 miesięcy. W fotowoltaice warto dodać kontrolę po wichurach, gradobiciu i długich okresach upałów. To właśnie wtedy drobne uszkodzenia wychodzą na powierzchnię.
- Projektuj stringi PV z myślą o zacienieniu i nierównościach pracy. Dobre rozmieszczenie modułów, sprawne bypass diody i poprawne zabezpieczenie obwodów DC ograniczają ryzyko hot spotów oraz łuku.
- Nie oszczędzaj na jakości złączy i przewodów. W instalacjach DC źle dobrane komponenty potrafią dać objawy dopiero po czasie, ale kiedy już zawiodą, naprawa bywa kosztowna.
- W magazynach energii pilnuj chłodzenia i monitoringu BMS. Detekcja temperatury, separacja cel i logika odcięcia są tu ważniejsze niż sama pojemność. Propagacja ciepła w baterii potrafi być szybsza, niż wygląda z zewnątrz.
Jeśli miałbym wskazać jeden praktyczny nawyk, postawiłbym na obserwację trendów, nie tylko pojedynczych alarmów. Powtarzający się wzrost temperatury, regularnie wybijający bezpiecznik albo spadająca wydajność jednego stringu zwykle mówią więcej niż jednorazowy komunikat błędu.
Najpierw szukaj punktu, w którym energia zaczyna wracać do układu
W elektryce najgroźniejszy nie jest sam impuls, ale to, czy układ ma gdzie go oddać. Jeśli energia może zamieniać się w ciepło, przeciążać sąsiedni element albo przebijać izolację, lawina rusza bardzo szybko. Jeśli system ma dobrą ochronę, właściwe marginesy i sensowny serwis, problem zwykle kończy się lokalnie.
Właśnie dlatego przy instalacjach domowych, fotowoltaicznych i przemysłowych patrzę najpierw na miejsca krytyczne: zaciski, zabezpieczenia, izolację, chłodzenie i selektywność. To tam najczęściej zaczyna się proces, który później z zewnątrz wygląda jak nagła awaria, a w środku jest po prostu serią przewidywalnych błędów.
