Pole elektromagnetyczne to jeden z tych tematów, które łatwo sprowadzić do skrótu i kilku haseł, a wtedy ginie to, co najważniejsze. W praktyce chodzi o zjawisko obecne w instalacjach elektrycznych, urządzeniach domowych i fotowoltaice, a więc o coś, co realnie wpływa na projektowanie, pomiary i komfort użytkowania. Poniżej wyjaśniam, czym jest, skąd się bierze, jak je ocenić i co ma znaczenie w domu oraz przy instalacji OZE.
Najważniejsze fakty o polach elektromagnetycznych w elektryce
- Pole elektromagnetyczne składa się z części elektrycznej i magnetycznej, które mogą zachowywać się inaczej zależnie od źródła.
- Największe znaczenie ma zwykle odległość, bo natężenie pola szybko maleje wraz z dystansem od urządzenia lub przewodu.
- W domu i przy fotowoltaice istotniejsze są zwykle falownik, okablowanie i urządzenia dużej mocy niż same bierne elementy instalacji.
- Jednostki mają znaczenie: dla pola elektrycznego używa się zwykle V/m, a dla magnetycznego µT.
- W ocenie ekspozycji liczą się też częstotliwość, czas działania i geometria instalacji, nie tylko sama moc urządzenia.
- Wytyczne zdrowotne i techniczne opierają się dziś na podejściu instytucji takich jak WHO i ICNIRP, ale pomiar trzeba zawsze interpretować w kontekście konkretnego źródła.
Czym naprawdę jest pole elektromagnetyczne
Ja zawsze zaczynam od prostego rozdzielenia dwóch składników. Pole elektryczne pojawia się tam, gdzie występuje różnica potencjałów, a pole magnetyczne wiąże się z przepływem prądu. W instalacji elektrycznej oba zjawiska zwykle występują równocześnie, ale ich udział zależy od tego, czy mówimy o przewodzie zasilającym, transformatorze, silniku, ładowarce czy nadajniku radiowym.
To rozróżnienie ma znaczenie praktyczne, bo nie każde źródło zachowuje się tak samo. Inaczej analizuje się pole od przewodu pod napięciem, inaczej od urządzenia pobierającego duży prąd, a jeszcze inaczej od sprzętu pracującego w paśmie radiowym. Właśnie dlatego w elektryce nie wystarcza powiedzieć „tu jest EMF” i uznać sprawę za zamkniętą.
Warto też pamiętać o częstotliwości. W sieci energetycznej w Polsce pracujemy przy 50 Hz, więc mówimy o polach bardzo niskiej częstotliwości. Z kolei Wi-Fi, telefon komórkowy czy część elektroniki komunikacyjnej działa w zupełnie innym zakresie. Mechanizm oddziaływania jest wtedy inny, a z nim zmienia się też sposób oceny ekspozycji. To prowadzi do kolejnego ważnego nieporozumienia.
Dlaczego skrót EMF bywa mylący
Skrót EMF ma w praktyce dwa znaczenia i to właśnie często wprowadza chaos. W fizyce i elektryce może oznaczać electromotive force, czyli siłę elektromotoryczną, a w potocznym użyciu bywa skrótem od electromagnetic fields, czyli pól elektromagnetycznych. To nie jest to samo.
Siła elektromotoryczna opisuje energię dostarczaną na jednostkę ładunku przez źródło, na przykład baterię albo generator. Nie chodzi tu o „siłę” w sensie mechanicznego pchania elektronów, tylko o wielkość związaną z napięciem źródła. Natomiast pole elektromagnetyczne to zjawisko przestrzenne, które otacza przewody, urządzenia i nadajniki oraz może oddziaływać na inne obiekty.
W praktyce różnica jest ważna, bo jeśli ktoś szuka informacji o EMF, to może pytać zarówno o zjawisko fizyczne związane z instalacjami, jak i o pojęcie stricte obwodowe. W tym artykule trzymam się pierwszego znaczenia, bo to ono ma największy sens przy elektryce, domu i fotowoltaice. A skoro wiemy już, o czym mówimy, przejdźmy do miejsc, w których te pola spotyka się najczęściej.
Gdzie spotykasz je na co dzień
Pola elektromagnetyczne nie są czymś egzotycznym. Powstają wszędzie tam, gdzie płynie prąd, zmienia się napięcie albo działa nadajnik. W domu, biurze i na posesji z instalacją PV najczęściej spotkasz je przy urządzeniach z elektroniką mocy, przewodach zasilających oraz sprzęcie komunikacyjnym.
| Źródło | Co dominuje | Kiedy jest najsilniejsze | Co z tego wynika w praktyce |
|---|---|---|---|
| Linie i rozdzielnice energetyczne | Pola o częstotliwości sieciowej 50 Hz | Najbliżej przewodów i elementów pod dużym obciążeniem | Najważniejsze są odległość i poprawny projekt instalacji |
| Płyta indukcyjna | Silne, lokalne pole zmienne | Bezpośrednio nad polem grzewczym | Ekspozycja szybko spada wraz z odsunięciem ciała od urządzenia |
| Ładowarka, zasilacz, transformator | Niskie częstotliwości i składowe związane z pracą elektroniki | Tuż przy obudowie i przewodach | Nie warto zostawiać kabli zwiniętych w pętle bez potrzeby |
| Router, telefon, nadajnik Wi-Fi | Fale radiowe | Blisko anteny i w czasie intensywnej transmisji | Największe znaczenie ma czas i dystans, a nie sam mit „obecności fal” |
| Falownik fotowoltaiczny | Składowe związane z przekształcaniem prądu oraz okablowaniem AC/DC | Najbliżej urządzenia i prowadzenia kabli | Tu projekt montażu ma większe znaczenie niż sama marka paneli |
W tej tabeli widać jedną rzecz bardzo wyraźnie: pola są lokalne. Nie trzeba ich demonizować, ale też nie warto ich traktować jak jednego, abstrakcyjnego zjawiska. Inaczej zachowuje się źródło o niskiej częstotliwości, inaczej nadajnik radiowy, a jeszcze inaczej instalacja z falownikiem. I właśnie od tych różnic zależy siła oddziaływania.
Od czego zależy siła oddziaływania
Najczęściej decydują cztery rzeczy: częstotliwość, natężenie prądu, odległość i czas ekspozycji. Do tego dochodzi geometria źródła, czyli to, jak poprowadzone są przewody, czy tworzą pętle, jak blisko siebie biegną przewody zasilające i gdzie znajduje się urządzenie względem człowieka. W polu bliskim ta geometria potrafi zmienić wynik bardziej, niż wiele osób przypuszcza.
- Odległość - im dalej od źródła, tym zwykle szybciej spada poziom pola; w praktyce nawet niewielkie odsunięcie robi różnicę.
- Natężenie prądu - przy większym obciążeniu instalacji rośnie też pole wokół przewodów i urządzeń mocy.
- Częstotliwość - inne metody oceny stosuje się dla 50 Hz, a inne dla zakresów radiowych.
- Czas - krótkie, sporadyczne narażenie jest czym innym niż długotrwała obecność przy źródle.
- Ułożenie instalacji - pętle kablowe, źle rozplanowane trasy i bliskość miejsc odpoczynku podnoszą ekspozycję bardziej, niż potrzeba.
Wniosek jest prosty: nie ma jednego uniwersalnego „progu”, który da się zastosować do wszystkiego. Jeśli chcę ocenić instalację uczciwie, patrzę najpierw na typ źródła, a dopiero potem na liczbę z miernika. To prowadzi wprost do pytania o pomiary.
Jak mierzyć ekspozycję i czy domowy miernik wystarczy
Pomiar ma sens, ale tylko wtedy, gdy wiadomo, co się mierzy i czym się mierzy. Dla pola elektrycznego używa się zwykle jednostki V/m, dla pola magnetycznego µT, a dla fal radiowych pojawia się też W/m². Sama wartość bez informacji o paśmie częstotliwości bywa myląca.
| Wielkość | Jednostka | Co opisuje |
|---|---|---|
| Natężenie pola elektrycznego | V/m | Siłę oddziaływania pola elektrycznego w danym punkcie |
| Indukcja magnetyczna | µT | Poziom składowej magnetycznej pola przy źródłach prądu |
| Gęstość mocy | W/m² | Ilość energii przenoszonej przez fale radiowe na powierzchnię |
| Częstotliwość | Hz | Liczbę zmian sygnału w czasie |
W praktyce amatorski miernik może dać orientację, ale nie zawsze daje interpretację. Ja traktuję go jako narzędzie pomocnicze, a nie wyrocznię. Przy ocenie bardziej złożonych źródeł, takich jak falownik, rozdzielnia czy okolice transformatora, liczy się kalibracja przyrządu i znajomość zakresu częstotliwości. W przypadku pól radiowych z wytycznych korzysta się w odniesieniu do odpowiednich pasm, a nie „jednego uniwersalnego odczytu” dla wszystkiego.
WHO od lat prowadzi temat pól elektromagnetycznych w perspektywie zdrowia publicznego, a ICNIRP porządkuje limity narażenia według częstotliwości i rodzaju oddziaływania. To ważne, bo sensowna ocena ekspozycji nie polega na szukaniu alarmującej liczby, tylko na porównaniu pomiaru z właściwym odniesieniem i kontekstem instalacji. W domu jednorodzinnym bardzo często dochodzi jeszcze jeden element, który warto omówić osobno: fotowoltaika.
Co to oznacza dla fotowoltaiki i falownika

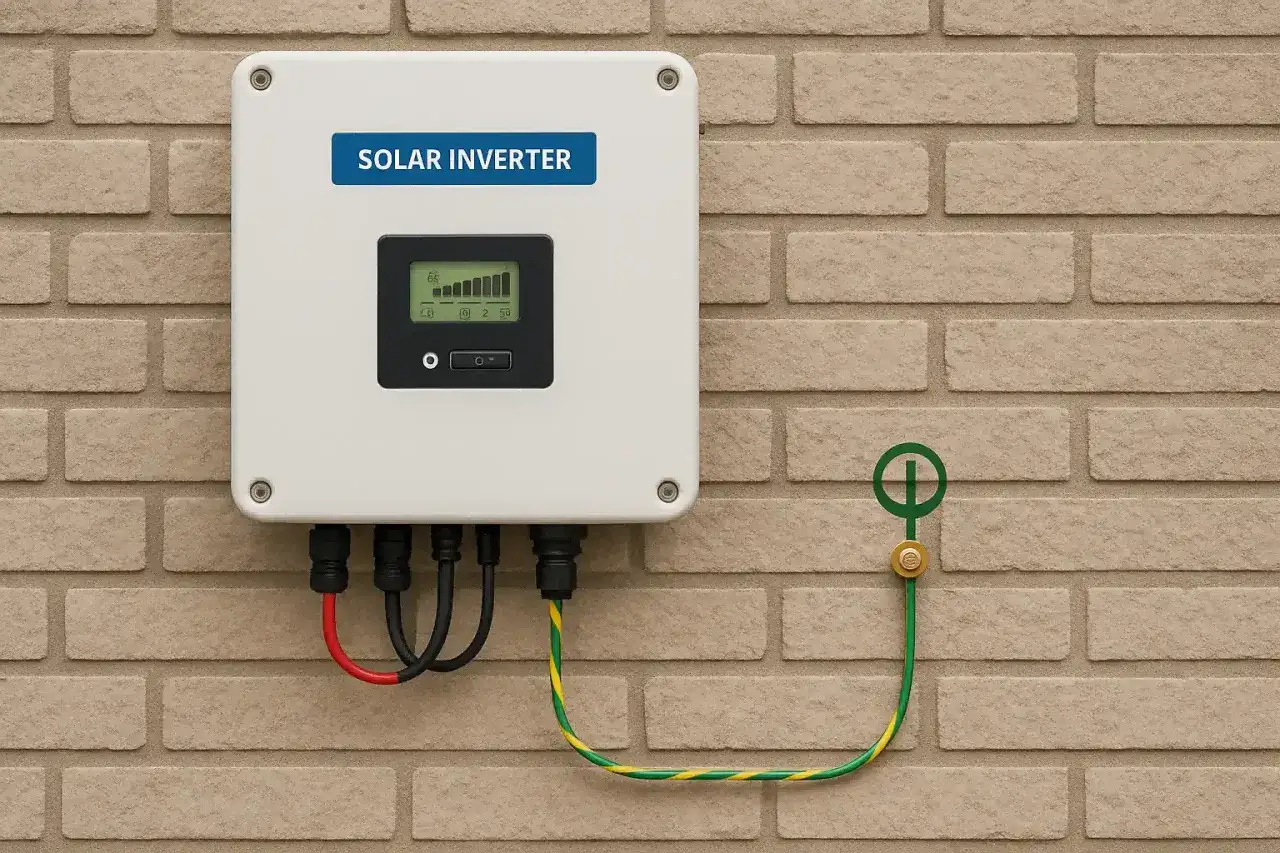

W instalacji PV najwięcej uwagi poświęca się panelom, a tymczasem z punktu widzenia pola elektromagnetycznego istotniejsze bywają falownik, okablowanie oraz rozmieszczenie komponentów. Same moduły fotowoltaiczne są elementem biernym. To elektronika mocy, konwersja prądu i przewody o odpowiednim obciążeniu tworzą realne źródło pola w bezpośrednim otoczeniu.
| Element instalacji | Wpływ na pole | Co robić praktycznie |
|---|---|---|
| Moduły PV | Niewielki bezpośredni wpływ | Nie demonizować samych paneli, bo nie są głównym źródłem problemu |
| Przewody DC | Zależny od prądu i ułożenia | Unikać zbędnych pętli i prowadzić je możliwie uporządkowanie |
| Falownik | Najbardziej istotne źródło lokalne | Umieścić go w pomieszczeniu technicznym, a nie przy strefie odpoczynku |
| Przewody AC | Wiążą się z pracą sieciową 50 Hz | Projektować trasę tak, by nie przebiegała niepotrzebnie przy łóżkach lub miejscach długiego pobytu |
| Magazyn energii | Dodatkowa elektronika i okablowanie | Z góry przewidzieć lokalizację i warunki montażu |
Jeśli projektuję taką instalację, nie zaczynam od pytania „czy panele emitują pole”, tylko od pytania, gdzie umieścić falownik i jak poprowadzić przewody. To właśnie tam najczęściej rozstrzyga się komfort użytkowania. W dobrze zaprojektowanym systemie nie chodzi o „walczenie z energią”, tylko o mądre oddzielenie elementów technicznych od przestrzeni, w której śpisz, pracujesz albo odpoczywasz.
Jak ograniczyć narażenie bez przesady
Najlepsza strategia jest zwykle bardzo mało spektakularna. Nie zaczynam od drogich gadżetów ani od paniki, tylko od trzech rzeczy: odległości, organizacji przestrzeni i sensownego projektu instalacji. To daje więcej niż przypadkowe akcesoria obiecujące „ochronę przed EMF”.
- Zwiększ odległość od źródła, bo to najprostszy i najskuteczniejszy sposób obniżenia ekspozycji.
- Nie układaj przewodów w niepotrzebne pętle, zwłaszcza przy urządzeniach dużej mocy.
- Montaż falownika i rozdzielni planuj poza strefą długiego przebywania, najlepiej w pomieszczeniu technicznym.
- Ogranicz czas bliskiego kontaktu z urządzeniami, które pracują intensywnie i stale.
- Sprawdzaj deklaracje zgodności i dane techniczne, zamiast ufać samej reklamie.
- Podchodź ostrożnie do „blokujących” dodatków, jeśli nie mają jasnych parametrów dla konkretnego zakresu częstotliwości.
Warto też pamiętać o jednym ograniczeniu: ekranowanie nie jest uniwersalnym lekarstwem. To, co działa przy falach radiowych, nie musi być skuteczne dla niskich częstotliwości, a źle zastosowane osłony potrafią nawet pogorszyć warunki pracy urządzenia. Dlatego w elektryce i OZE najczęściej wygrywa nie „magiczna ochrona”, tylko dobry projekt. I to prowadzi mnie do najważniejszego wniosku.
Co z tego wynika przy domowej elektryce i OZE
Jeśli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: EMF nie jest powodem, żeby unikać nowoczesnej elektryki, tylko żeby rozumieć źródła i skalę narażenia. W domu, w instalacji PV i przy zwykłych urządzeniach najwięcej daje rozsądny projekt, prawidłowy montaż oraz świadomość, że nie każde pole oznacza realny problem.
W praktyce patrzę na to tak: najpierw lokalizacja urządzeń, potem trasy kabli, następnie pomiar, jeśli rzeczywiście jest potrzebny. Dopiero na końcu myślę o dodatkowych osłonach czy modyfikacjach. Taka kolejność oszczędza pieniądze i zwykle daje lepszy efekt niż emocjonalne reagowanie na sam skrót.
Jeżeli planujesz fotowoltaikę albo modernizację instalacji elektrycznej, najbardziej opłaca się myśleć o polach elektromagnetycznych już na etapie projektu. Wtedy łatwiej oddzielić część techniczną od strefy życia codziennego, a cały system pozostaje bezpieczny, wygodny i przewidywalny w użytkowaniu.
