Tyrystor - Jak działa i jak go dobrać? Poznaj kluczowe parametry

Borys Borowski

Borys Borowski

|

29 maja 2026

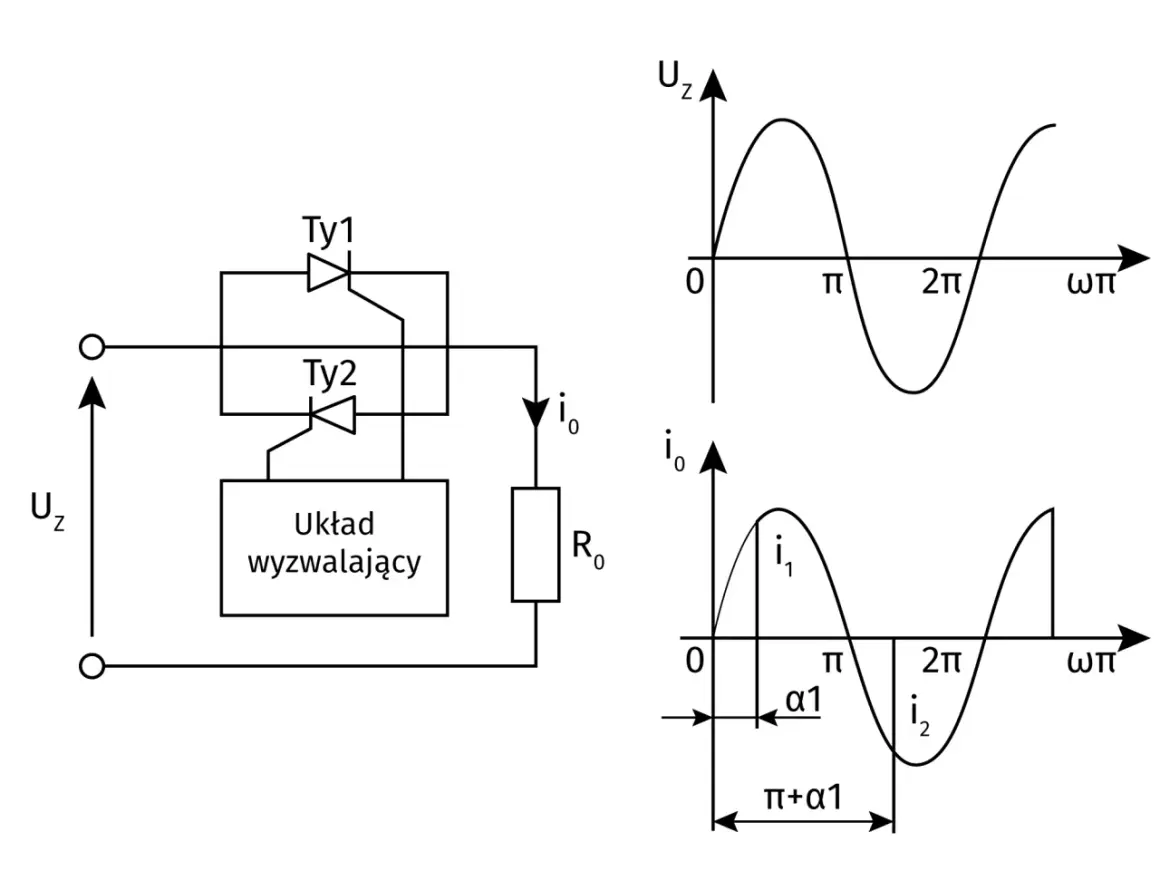

Schemat układu z dwoma tyrystorami (Ty1, Ty2) i układem wyzwalającym, pokazujący przebiegi napięcia i prądu.

W instalacjach zasilających, prostownikach i regulatorach mocy liczy się szybkie, pewne przełączanie dużych prądów. Właśnie w takich zadaniach dobrze sprawdza się tyrystor, czyli półprzewodnikowy przełącznik, który po zadziałaniu potrafi sam podtrzymać przewodzenie. Poniżej wyjaśniam, jak działa, gdzie ma sens, które parametry są naprawdę ważne i kiedy lepiej sięgnąć po inne rozwiązanie.

Najważniejsze informacje w skrócie

  • To element mocy, który załącza się impulsem na bramce, ale po włączeniu nie wymaga już ciągłego sterowania.
  • Najważniejsze w doborze są: napięcie blokowania, prąd wyzwalania, prąd podtrzymania, dopuszczalne dv/dt i di/dt.
  • Najczęściej spotkasz go w prostownikach sterowanych, softstartach, ładowarkach, regulatorach fazowych i układach zabezpieczających.
  • W praktyce liczy się nie tylko sam element, ale też poprawny impuls bramkowy, chłodzenie i ochrona przed przepięciami.
  • Jeśli potrzebujesz szybkiego, częstego wyłączania w obwodzie DC, zwykle lepszy będzie MOSFET albo IGBT.

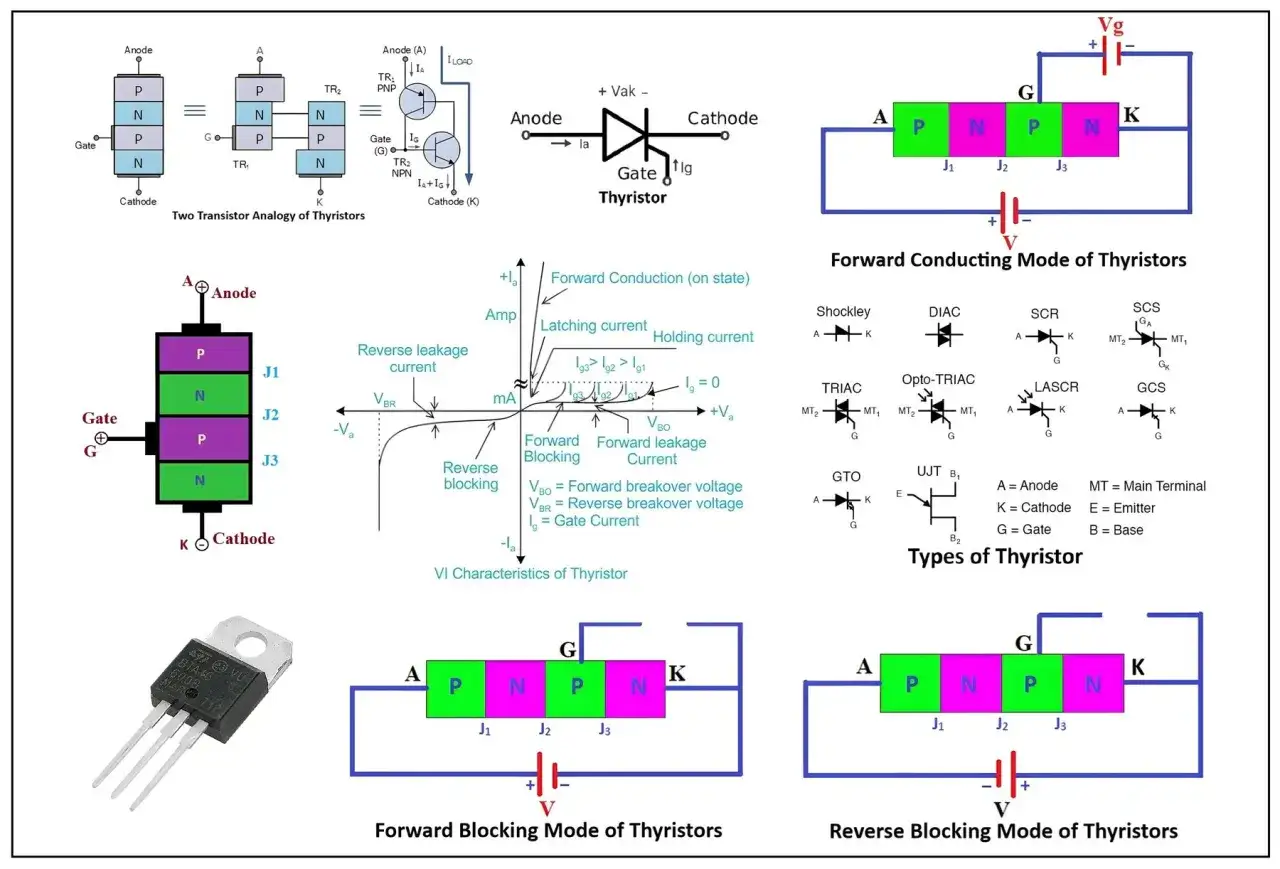

Schemat tyrystora, jego charakterystyka VI, różne typy (SCR, TRIAC) i tryby pracy: przewodzenia, blokowania w kierunku przewodzenia i blokowania w kierunku zaporowym.

Jak pracuje w obwodzie mocy

Ja patrzę na ten element przede wszystkim jak na sterowany przełącznik dużej mocy, a nie jak na zwykły półprzewodnik. W środku ma cztery warstwy półprzewodnika ułożone naprzemiennie, co daje strukturę zdolną do blokowania napięcia i gwałtownego przejścia w stan przewodzenia po podaniu odpowiedniego impulsu na bramkę.

Najprościej można opisać jego pracę w czterech krokach:

  1. Stan blokowania - na zaciskach anoda-katoda jest napięcie, ale element jeszcze nie przewodzi.
  2. Wyzwolenie - krótki impuls prądowy na bramce uruchamia proces przewodzenia.
  3. Stan przewodzenia - prąd płynie już sam, a bramka przestaje być potrzebna do utrzymania stanu.
  4. Wyłączenie - przewodzenie gaśnie dopiero wtedy, gdy prąd spadnie poniżej wartości podtrzymania albo zostanie wymuszona komutacja.

To właśnie ta ostatnia cecha odróżnia go od wielu tranzystorów. Brama służy do załączenia, a nie do eleganckiego wyłączenia. W układach prądu przemiennego wyłączenie bywa naturalne, bo prąd i tak przechodzi przez zero. W obwodach stałoprądowych trzeba już pomyśleć o dodatkowemu torowi komutacji albo wybrać inny typ przełącznika.

W praktyce ważne są dwa pojęcia: prąd latching i prąd podtrzymania. Pierwszy mówi, ile prądu musi popłynąć tuż po zadziałaniu, żeby przejście w stan przewodzenia się „zaskoczyło”. Drugi określa, poniżej jakiej wartości przewodzenie nie jest już stabilne. To nie jest akademicki detal - od tych wartości zależy, czy układ zadziała pewnie przy małym obciążeniu, czy będzie zachowywał się kapryśnie.

Jeśli chcesz dobrze zrozumieć dalszą część, warto zapamiętać jedno: ten element jest świetny w ciężkiej pracy, ale nie lubi bylejakości w sterowaniu. To prowadzi prosto do parametrów, które naprawdę trzeba sprawdzać przed zakupem.

Parametry, na które patrzę przed doborem

W dokumentacji technicznej łatwo zgubić się w skrótach, dlatego ja zawsze filtruję dane przez jedno pytanie: co może realnie uszkodzić układ albo spowodować niestabilne działanie? Właśnie dlatego nie zaczynam od nazwy serii, tylko od parametrów granicznych i warunków pracy.

Parametr Co oznacza Dlaczego jest ważny
VDRM / VRRM Maksymalne powtarzalne napięcie blokowania w kierunku przewodzenia i zaporowym. Jeśli jest za niskie, element może wejść w niekontrolowane przewodzenie albo ulec uszkodzeniu przy przepięciu.
ITAV / ITRMS Prąd średni lub skuteczny, który element może przewodzić w pracy ciągłej. To podstawa do oceny nagrzewania i doboru radiatora.
ITSM Prąd udarowy, zwykle przy krótkim przeciążeniu lub rozruchu. Przy rozruchu silników, ładowaniu kondensatorów i stanach awaryjnych decyduje o przeżywalności układu.
IGT / VGT Minimalny prąd i napięcie potrzebne do wyzwolenia bramki. Driver musi je bezpiecznie przekroczyć, a nie tylko „dotknąć” wartości granicznej.
IH Prąd podtrzymania. Poniżej tej wartości przewodzenie gaśnie, więc ma znaczenie przy małych obciążeniach i w chwili przejścia przez zero.
IL Prąd potrzebny zaraz po wyzwoleniu, żeby stan przewodzenia się utrzymał. Zbyt mały impuls bramkowy może dać pozorny start, który zaraz się urywa.
dv/dt Dozwolone tempo narastania napięcia w stanie blokowania. Zbyt strome zbocze potrafi wyzwolić układ przypadkowo, bez sygnału sterującego.
di/dt Dozwolone tempo narastania prądu po załączeniu. Za szybki wzrost prądu lokalnie przegrzewa strukturę, zanim przewodzenie rozłoży się równomiernie.
Tj Dopuszczalna temperatura złącza. Bez niej nie da się uczciwie ocenić, czy układ przetrwa ciągłą pracę i gorące otoczenie.

Przy sterowaniu bramką nie opieram się na samym minimum z karty katalogowej. W trudniejszych aplikacjach sensownie jest dać 4 do 5 razy większy prąd niż IGT, a w bardzo wymagających przypadkach krótko nawet 8 do 10 razy IGT. Impuls sterujący bywa liczony w mikrosekundach, często w zakresie 30-100 µs, ale ostatecznie zawsze decyduje konkretna karta katalogowa i dynamika obciążenia. Z tego powodu kolejny krok to nie teoria, tylko praktyczne zastosowania.

Gdzie ma sens w elektryce i energetyce

Najczęściej widzę ten element tam, gdzie trzeba sterować dużą energią, a niekoniecznie ją szybko przełączać setki tysięcy razy na sekundę. To ważne rozróżnienie, bo wiele osób automatycznie wrzuca go do jednego worka z tranzystorami mocy, a to po prostu nie jest ten sam świat.

Prostowniki i regulacja fazowa

To klasyczne środowisko pracy. W prostownikach sterowanych można regulować kąt załączenia, a więc także średnią wartość napięcia lub prądu po stronie wyjściowej. Takie rozwiązanie nadal spotyka się w ładowarkach dużych akumulatorów, zasilaczach przemysłowych i starszych układach regulacji mocy. Jeśli liczy się odporność na duży prąd i prosta logika sterowania, to wciąż ma to sens.

Softstarty i napędy

W dużych napędach, pompach, sprężarkach i wentylatorach ten sposób załączania pomaga ograniczyć prąd rozruchowy. Dla użytkownika końcowego przekłada się to na mniejsze uderzenie prądowe i łagodniejszy start mechaniczny. Właśnie dlatego w softstartach ten element nie jest anachronizmem, tylko świadomym wyborem projektowym.

Przeczytaj również: Ile kosztuje elektryka w mieszkaniu? Sprawdź, co wpływa na ceny

Zabezpieczenia i układy pomocnicze

W układach ochronnych może działać jako szybki przełącznik awaryjny, na przykład w torze typu crowbar, który zwiera nadmiernie podniesione napięcie i chroni dalszą elektronikę. W energetyce odnawialnej spotyka się to raczej w otoczeniu falownika, prostownika lub magazynu energii niż w samym sercu szybkiego sterowania PWM. To dobry przykład, że w nowoczesnych systemach energii nie wszystko robi się jednym typem półprzewodnika.

W praktyce właśnie tu wychodzi największa przewaga tego rozwiązania: duża odporność, prostota i solidne zachowanie przy ciężkich warunkach. A skoro wiemy już, gdzie ma sens, czas spojrzeć na to, jak uniknąć błędów przy uruchamianiu.

Jak dobrać i uruchomić układ bez typowych błędów

Gdy dobieram taki element do projektu, zaczynam od krótkiej listy kontrolnej. Nie jest efektowna, ale oszczędza najwięcej czasu i pieniędzy, bo większość awarii wynika z tych samych kilku pomyłek.

  1. Sprawdź charakter obciążenia - czy pracuje z AC, DC, czy z dużymi impulsami startowymi.
  2. Dobierz zapas napięcia - nie projektuj „na styk”, szczególnie przy sieci i indukcyjnych obciążeniach.
  3. Zapewnij mocny impuls bramkowy - ma być wyraźnie powyżej wartości minimalnej, a nie tylko na granicy zadziałania.
  4. Zadbaj o ochronę przed dv/dt i di/dt - często potrzebny jest układ RC, dławik albo rozsądnie poprowadzona ścieżka prądowa.
  5. Policz termikę - radiator, pasta, wentylacja i temperatura otoczenia to nie dodatki, tylko część projektu.
  6. Przetestuj zachowanie w stanach granicznych - rozruch, przeciążenie, przejście przez zero i powrót do pracy ciągłej.

Najczęstszy błąd, który widzę, to myślenie, że „skoro działa na stole, to zadziała wszędzie”. Na stole zwykle nie ma długich przewodów, zakłóceń od silnika, pełnego obciążenia ani gorącej obudowy. Dlatego przy testach nie opieram się wyłącznie na pomiarze omomierzem - to za mało, bo nie pokazuje dynamiki wyzwalania ani odporności na zakłócenia.

Warto też pamiętać o jednej rzeczy: nie wolno wyzwalać w niewłaściwej fazie pracy, szczególnie podczas reverse blocking, bo rosną straty i ryzyko uszkodzenia. Dobrze zaprojektowany driver bramki, krótka i czysta pętla sterowania oraz porządne tłumienie zakłóceń robią tu większą różnicę, niż wielu początkujących zakłada. To naturalnie prowadzi do pytania, kiedy ten wybór jest po prostu gorszy od alternatyw.

Kiedy lepiej wybrać triak, tranzystor albo IGBT

Nie każdy problem warto rozwiązywać tym samym narzędziem. W praktyce najwięcej sensownych decyzji projektowych bierze się z porównania, a nie z przywiązania do jednej technologii.

Element Największa zaleta Główne ograniczenie Najlepsze zastosowanie
Triak Praca dwukierunkowa w AC i proste sterowanie. Słabiej sprawdza się przy bardzo dużych mocach i precyzyjnej kontroli. Regulatory fazowe, ściemniacze, proste sterowanie obciążeniami AC.
MOSFET Bardzo szybkie przełączanie i pełna kontrola w układach DC. Przy wysokich napięciach i dużych prądach wymaga staranniejszego doboru i sterowania. PWM, zasilacze impulsowe, elektronika niskiego i średniego napięcia.
IGBT Dobrze łączy duże napięcia z sensowną sprawnością w wyższych mocach. Zwykle wolniejszy od MOSFET-a i bardziej wymagający w sterowaniu niż prosty przełącznik. Falowniki, napędy, przekształtniki mocy, większe systemy energetyczne.
Układ SCR Bardzo solidny przy dużych prądach i prostowaniu sieciowym. Nie daje swobodnego wyłączania bramką w klasycznej wersji. Prostowniki sterowane, softstarty, zabezpieczenia, duże obciążenia AC.

Jeśli potrzebujesz częstego przełączania i pełnej kontroli w każdej chwili, zwykle lepiej sprawdzi się tranzystor mocy albo IGBT. Jeśli jednak obwód ma po prostu pewnie załączać duży prąd i pracować w ciężkich warunkach, układ SCR nadal jest bardzo rozsądnym wyborem. To właśnie w takim miejscu kończy się teoria, a zaczyna praktyczne myślenie o projekcie.

Co zapamiętać, zanim zamkniesz projekt

Najkrótsza uczciwa odpowiedź brzmi tak: ten element jest świetny tam, gdzie liczy się wytrzymałość, prostota i sterowanie dużą mocą, ale nie jest najlepszy do zadań wymagających częstego, aktywnego wyłączania. Jeśli z góry wiesz, że obciążenie gaśnie naturalnie albo że układ ma pracować jako prostownik, softstart czy zabezpieczenie, wybór jest bardzo logiczny.

  • Sprawdź zapas napięcia i prądu, zanim zaczniesz myśleć o sterowaniu.
  • Nie oszczędzaj na impulsie bramkowym, bo zbyt słabe wyzwalanie daje niestabilną pracę.
  • Uwzględnij chłodzenie i zakłócenia, bo właśnie tam najczęściej wychodzą błędy.
  • Jeśli potrzebujesz pełnej kontroli wyłączenia, od razu rozważ inne technologie.

W dobrze zaprojektowanym układzie ten półprzewodnik nie robi hałasu wokół siebie - po prostu działa. I to jest jego największa zaleta w elektryce: nie udaje uniwersalnego rozwiązania, tylko robi jedną rzecz bardzo dobrze.

FAQ - Najczęstsze pytania

Tyrystor po wyzwoleniu impulsem na bramce sam podtrzymuje przewodzenie, nawet gdy sygnał sterujący zniknie. W przeciwieństwie do tranzystora, klasyczna bramka nie pozwala na jego wyłączenie – wymaga to spadku prądu poniżej progu podtrzymania.
Spotkasz je w prostownikach sterowanych, softstartach silników, regulatorach fazowych oraz układach zabezpieczających. Są idealne do pracy z dużymi mocami w obwodach prądu przemiennego, gdzie wyłączenie następuje naturalnie przy przejściu przez zero.
Kluczowe są: napięcie blokowania (VDRM), prąd średni (ITAV) oraz dopuszczalne tempo narastania napięcia i prądu (dv/dt i di/dt). Ważny jest też prąd wyzwalania bramki (IGT), który powinien być wyższy od minimum, by zapewnić stabilny start układu.
W klasycznym tyrystorze (SCR) bramka służy wyłącznie do załączania. Aby go wyłączyć, należy przerwać obwód lub poczekać, aż prąd spadnie poniżej wartości podtrzymania. Do aplikacji wymagających aktywnego wyłączania lepiej wybrać MOSFET lub IGBT.
