Najważniejsze fakty, które warto znać od razu
- Napięcie indukowane pojawia się tylko wtedy, gdy zmienia się strumień magnetyczny przez obwód.
- Im szybsza zmiana, tym większa siła elektromotoryczna indukcji.
- Liczba zwojów ma znaczenie - więcej zwojów zwykle oznacza wyższe napięcie.
- Znak minus mówi, że układ przeciwdziała zmianie, która go wywołała.
- Generator i transformator to najbardziej klasyczne zastosowania tej zasady w praktyce.
- Panele fotowoltaiczne działają inaczej - tam kluczowy jest efekt fotowoltaiczny, nie indukcja.
Co naprawdę opisuje indukcja elektromagnetyczna
Najprościej: gdy przez obwód zmienia się strumień magnetyczny, pojawia się siła elektromotoryczna indukcji. Nie chodzi więc o samo istnienie pola magnetycznego, ale o jego zmianę w czasie. Jeśli magnes stoi nieruchomo przy cewce i nic się nie zmienia, nic szczególnego się nie dzieje; jeśli go zbliżasz, oddalasz, obracasz cewkę albo zmieniasz pole w rdzeniu, układ reaguje. W praktyce mówimy wtedy o napięciu indukowanym, choć w ścisłym języku fizyki chodzi o SEM.
To rozróżnienie ma znaczenie, bo od razu ustawia myślenie we właściwym kierunku: nie pytam „czy jest magnes?”, tylko „czy zmienia się strumień przez obwód?”. Z tej jednej zmiany wynikają wszystkie późniejsze efekty, od prądu w przewodniku po zachowanie transformatora. Kiedy to jest jasne, łatwiej przejść do samego wzoru i zobaczyć, co można w nim realnie zwiększyć.
Jak zmiana strumienia magnetycznego tworzy napięcie
W najprostszej wersji zależność wygląda tak: SEM = -N · dΦB/dt. Widać od razu trzy rzeczy. Po pierwsze, liczy się szybkość zmian strumienia, a nie sam jego stan. Po drugie, większa liczba zwojów wzmacnia efekt. Po trzecie, znak minus zapowiada, że indukcja nie jest biernym skutkiem ruchu, tylko reakcją układu na zmianę.

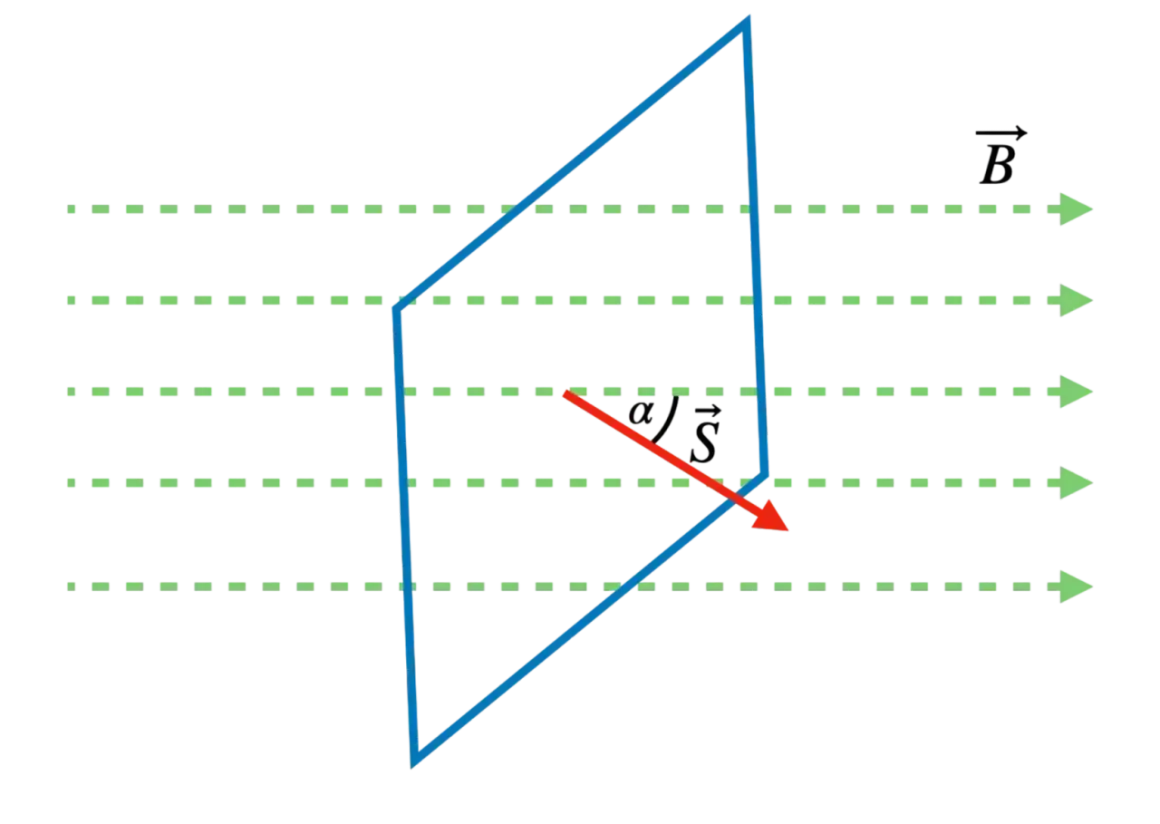

Strumień magnetyczny można opisać także jako ΦB = B · S · cos α, czyli zależy on od indukcji pola, powierzchni obwodu i kąta jego ustawienia względem linii pola. W praktyce mogę więc zmienić napięcie indukowane na kilka sposobów: poruszyć magnesem, obrócić cewkę, zwiększyć liczbę zwojów albo użyć silniejszego pola. To dlatego konstruktorzy generatorów i transformatorów nie opierają się na jednym parametrze, tylko dobierają cały układ.
| Co zmieniasz | Co dzieje się ze strumieniem | Efekt praktyczny |
|---|---|---|
| Silniejsze pole magnetyczne B | Strumień rośnie | Wyższe napięcie indukowane przy tym samym ruchu |
| Większa liczba zwojów N | Efekt sumuje się w cewce | Łatwiej uzyskać wyższe napięcie |
| Szybszy ruch lub obrót | Rośnie dΦB/dt | Wzrost napięcia i zwykle częstotliwości sygnału |
| Większa powierzchnia lub lepszy kąt ustawienia | Przez obwód przechodzi więcej linii pola | Silniejsza odpowiedź układu |
Mały przykład porządkuje temat szybciej niż sama teoria: jeśli w cewce o 50 zwojach strumień zmieni się o 0,02 Wb w 0,01 s, średnia SEM wyniesie około 100 V. Podwojenie liczby zwojów albo dwukrotne przyspieszenie zmian da w takim uproszczeniu mniej więcej dwukrotnie większy efekt. Właśnie dlatego w praktyce liczy się nie tylko „co” zmieniasz, ale też „jak szybko” to robisz.
Skoro już wiadomo, skąd bierze się wartość napięcia, trzeba wyjaśnić drugą połowę historii: dlaczego prąd indukowany ustawia się tak, a nie inaczej. I tu właśnie pojawia się znak minus.
Dlaczego znak minus zmienia wszystko
Znak minus w równaniu opisuje regułę Lenza: indukowany prąd tworzy takie pole magnetyczne, które przeciwdziała zmianie wywołującej indukcję. To nie jest drobiazg matematyczny, tylko fizyczny mechanizm działania układu. Jeśli wkładam magnes do cewki, prąd indukowany „stara się” temu ruchowi przeszkodzić; jeśli magnes wyjmuję, układ reaguje tak, by utrzymać poprzedni stan.
Ten detal od razu tłumaczy energię. Nie da się uzyskać prądu z niczego: żeby wytworzyć energię elektryczną w generatorze, trzeba dostarczyć energię mechaniczną. Im większe obciążenie elektryczne, tym zwykle większy opór odczuwany na wale maszyny. To właśnie dlatego generator podłączony do sieci „stawia ciężej” niż ten sam generator pracujący na luzie.
- Reguła Lenza mówi o kierunku, nie o wartości napięcia.
- Oporność mechaniczna rośnie wtedy, gdy układ oddaje więcej energii elektrycznej.
- Hamowanie elektromagnetyczne to praktyczny efekt tej samej zasady, wykorzystywany w wybranych rozwiązaniach technicznych.
Dzięki temu znak minus przestaje być ozdobą we wzorze, a staje się krótkim zapisem zasady zachowania energii. Z takim zapleczem łatwo już przejść do urządzeń, w których ta zależność pracuje codziennie.
Gdzie ta zasada pracuje w realnych urządzeniach
W elektryce i energetyce ta zasada pojawia się znacznie częściej, niż wielu osobom się wydaje. Najbardziej oczywiste są generatory i transformatory, ale lista jest dłuższa: od alternatorów w elektrowniach wiatrowych po cewki ładowania bezprzewodowego. W każdej z tych sytuacji sednem jest to samo: zmienne pole magnetyczne wywołuje napięcie w przewodniku.
| Urządzenie | Jak działa indukcja | Po co jest ważna | Co warto zapamiętać |
|---|---|---|---|
| Generator | Ruch obrotowy zmienia strumień w cewce | Zamiana energii mechanicznej na elektryczną | Im większe obroty, tym zwykle wyższe napięcie |

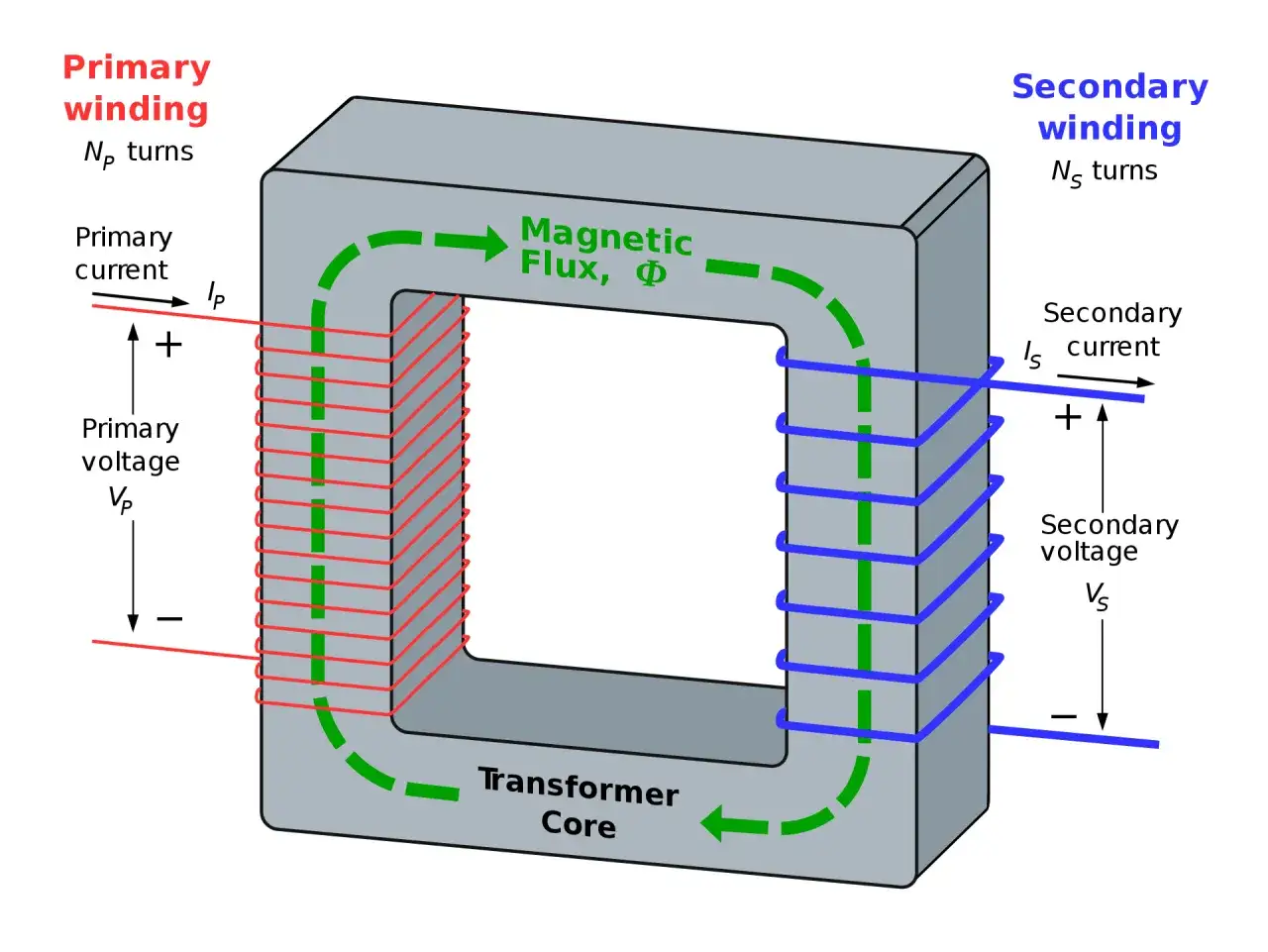

| Transformator | Zmienny prąd w uzwojeniu pierwotnym wytwarza zmienne pole | Podnoszenie lub obniżanie napięcia | Działa na prądzie zmiennym, bo potrzebuje zmiennego strumienia |
| Silnik indukcyjny | Wirujące pole indukuje prądy w rotorze | Wytwarzanie momentu obrotowego | To jedno z najważniejszych zastosowań w przemyśle |
| Ładowanie bezprzewodowe | Cewka nadawcza wytwarza zmienne pole, które pobudza cewkę odbiorczą | Przekaz energii bez styków | Najlepiej działa na małej odległości |
| Płyta indukcyjna | Zmienne pole wywołuje prądy wirowe w dnie naczynia | Bezpośrednie nagrzewanie metalu | Grzeje garnek, nie samą płytę |
W systemach odnawialnych to ma szczególny sens. Turbina wiatrowa czy mała hydroelektrownia nie produkują prądu „same z siebie” - potrzebują generatora, a generator opiera się na indukcji. Z kolei w części instalacji fotowoltaicznych indukcja pojawia się nie w samym module, lecz w elementach towarzyszących, na przykład w transformatorach, dławikach i wybranych układach energoelektronicznych. Sam panel PV działa jednak inaczej: zamienia światło na energię elektryczną dzięki efektowi fotowoltaicznemu, nie przez indukcję.
Ta różnica jest ważna, bo w praktyce od razu podpowiada, gdzie szukać problemu. Jeśli mówimy o wydajności generatora, patrzę na pole magnetyczne, szczelinę, obroty i uzwojenia. Jeśli mówimy o panelu słonecznym, w grę wchodzą już zupełnie inne zjawiska i inne punkty strat. Z tego wynika kolejna rzecz, którą początkujący często mylą.
Jak nie pomylić indukcji z podobnymi zjawiskami
Najczęstszy błąd brzmi banalnie: ktoś zakłada, że sam magnes „wytwarza prąd”. Nie, prąd lub napięcie pojawiają się wtedy, gdy zmienia się strumień. Równie mylące jest utożsamianie indukcji z każdym zjawiskiem magnetycznym. Magnetyzm może być stały, a indukcja wymaga zmiany.
- Stały magnes przy nieruchomej cewce nie daje indukcji, jeśli układ się nie zmienia.
- Otwartemu obwodowi może towarzyszyć napięcie indukowane, ale bez zamknięcia pętli nie popłynie prąd.
- Efekt fotowoltaiczny nie jest tym samym co indukcja, choć oba zjawiska prowadzą do uzyskania energii elektrycznej.
- Większa siła pola nie zawsze wystarczy, jeśli nie ma zmiany w czasie lub geometrii układu.
- Więcej napięcia nie oznacza automatycznie więcej mocy bez odpowiedniego obciążenia i warunków pracy.
Ja zwykle sprowadzam to do jednego pytania kontrolnego: czy w danym układzie zmienia się strumień magnetyczny przez przewodnik? Jeśli odpowiedź brzmi „nie”, to nie mam prawa oczekiwać indukcji. Jeśli brzmi „tak”, mogę już przewidywać kierunek, wartość i sposób działania układu. Taki prosty test bardzo pomaga, gdy przechodzę od definicji do projektowania albo do analizy błędu.
Co to oznacza dla fotowoltaiki i nowoczesnych instalacji
W instalacjach związanych z energią odnawialną ta zasada jest przydatna przede wszystkim tam, gdzie energia mechaniczna lub sygnał elektryczny musi zostać zamieniony albo dostosowany do innych parametrów. W elektrowniach wiatrowych i wodnych to sam fundament wytwarzania energii, w instalacjach fotowoltaicznych - ważny element otoczenia systemu, a nie sam moduł. To rozróżnienie oszczędza wielu nieporozumień przy doborze urządzeń.
W praktyce projektowej zwracam uwagę na trzy rzeczy: częstotliwość pracy, nagrzewanie uzwojeń i jakość sprzężenia magnetycznego. Przy 50 Hz, czyli w typowej europejskiej sieci, transformatory i dławiki muszą być dobrane tak, by nie wpadały w niepotrzebne straty. Jeśli sprzężenie jest słabe albo rdzeń ma kiepskie właściwości, rosną straty, spada sprawność i część energii zamienia się w ciepło zamiast w użyteczny prąd.
- W generatorach najważniejsze są obroty, pole magnetyczne i konstrukcja uzwojeń.
- W transformatorach liczą się liczba zwojów, rdzeń i częstotliwość pracy.
- W instalacjach PV indukcja pojawia się głównie w elementach pomocniczych, nie w samych panelach.
To prowadzi już wprost do ostatniej rzeczy, którą warto mieć z tyłu głowy, gdy liczy się własny przykład albo analizuje urządzenie z życia codziennego.
Co sprawdzić, zanim policzysz własny przykład indukcji
Jeśli mam policzyć działanie układu krok po kroku, zaczynam od prostego zestawu pytań. Czy obwód jest zamknięty? Co dokładnie się zmienia: pole, powierzchnia, kąt, a może liczba zwojów? Czy interesuje mnie średnia wartość SEM, czy jej przebieg chwilowy? I czy na pewno patrzę na indukcję, a nie na zupełnie inne zjawisko, na przykład efekt fotowoltaiczny albo zwykłe przewodzenie prądu?
Dopiero po takim sprawdzeniu wzór przestaje być suchym zapisem, a staje się narzędziem do przewidywania zachowania urządzenia. To właśnie w tym miejscu teoria zaczyna być użyteczna: pozwala ocenić, czy większa prędkość obrotowa rzeczywiście podniesie napięcie, czy potrzeba więcej zwojów, czy może problemem jest zbyt słabe sprzężenie magnetyczne. Indukcja nie zaczyna się od magnesu, tylko od zmiany, i to jest zdanie, które najczęściej naprawdę pomaga uporządkować temat.
