Izolacja galwaniczna potrafi uratować cały projekt: chroni mikrokontroler przed zakłóceniami, ogranicza ryzyko uszkodzeń i ułatwia łączenie logiki z częścią mocy. W tym artykule wyjaśniam, czym jest transoptor, jak działa, kiedy sprawdza się najlepiej i na jakie parametry patrzeć, żeby nie dobrać elementu na styk. Dorzucam też praktyczne przykłady z automatyki, zasilaczy i układów związanych z fotowoltaiką.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To element, który przenosi sygnał światłem, a nie przewodami, więc pozwala odseparować dwie strony układu.
- Najczęściej spotkasz wersje z fototranzystorem, ale w praktyce używa się też odmian do sterowania AC, bramek mocy i szybkich sygnałów cyfrowych.
- Najważniejsze parametry to CTR, napięcie izolacji, szybkość przełączania oraz odstępy na płytce.
- W falownikach, zasilaczach i automatyce ten element chroni stronę sterującą przed częścią wysokonapięciową.
- Jeśli sygnał jest szybki albo wymaga dużej precyzji, czasem lepszy będzie izolator cyfrowy.
Jak działa izolacja optyczna w praktyce

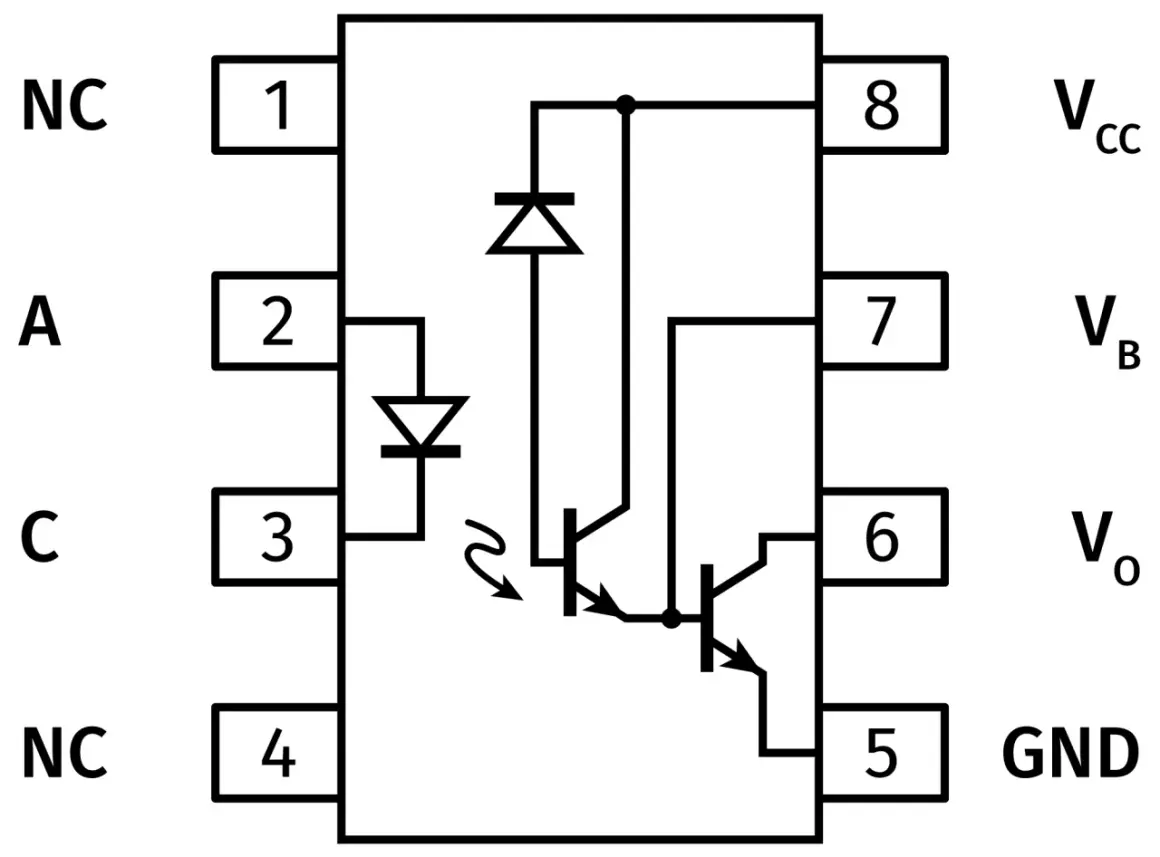

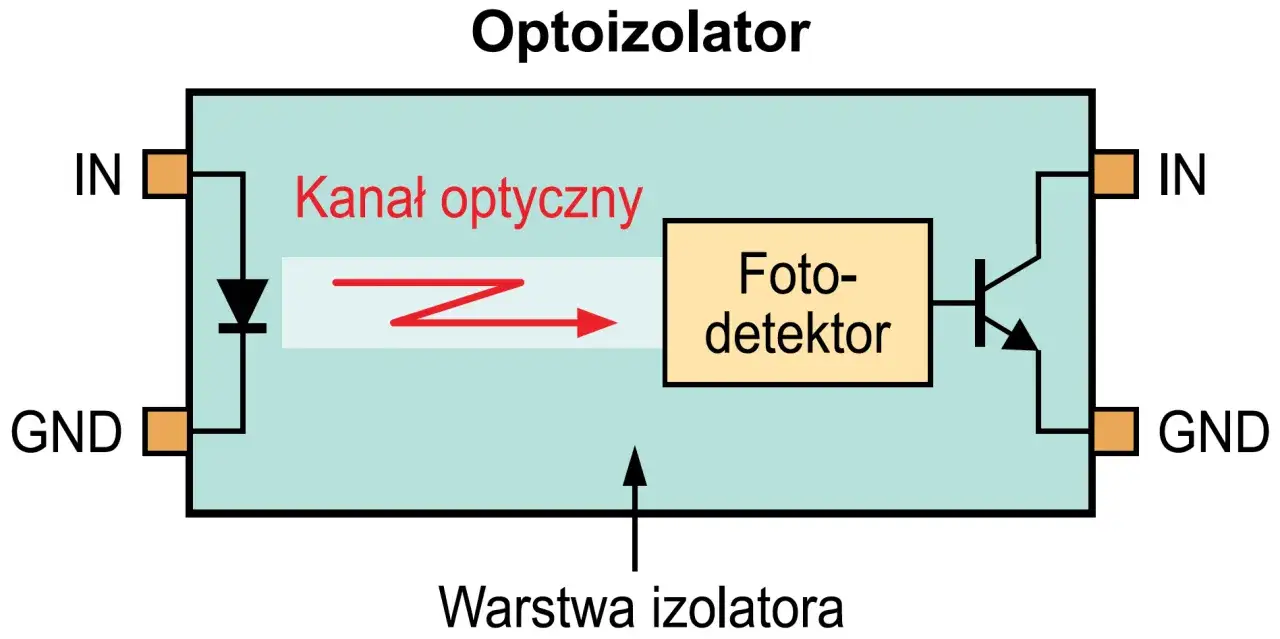

Mechanizm jest prosty, ale właśnie w tej prostocie leży jego siła. Po jednej stronie układu pracuje dioda LED, zwykle świecąca w podczerwieni, a po drugiej stronie znajduje się element światłoczuły, najczęściej fototranzystor. Gdy LED dostaje prąd, emituje światło, a fototranzystor reaguje na nie tak, jakby „włączał” drogę dla prądu po stronie wyjściowej.
Najważniejsze jest to, że między stroną wejściową i wyjściową nie ma połączenia przewodzącego. Sygnał przechodzi przez światło, a masa pozostaje odseparowana, więc układ lepiej znosi zakłócenia, przepięcia i różnice potencjałów. W praktyce taka separacja jest bardzo przydatna wszędzie tam, gdzie logika 3,3 V lub 5 V ma współpracować z częścią 12 V, 24 V albo nawet z obwodami sieciowymi.
Ja patrzę na to tak: jeśli sterująca elektronika ma być bezpieczna, a jednocześnie ma „rozumieć” to, co dzieje się po stronie mocy, izolacja optyczna jest jednym z najprostszych narzędzi, jakie można wstawić do projektu. To prowadzi wprost do pytania, jakie odmiany tych elementów naprawdę mają sens w konkretnych zastosowaniach.
Najczęściej spotykane odmiany transoptorów
Nie każdy element z tej rodziny robi dokładnie to samo. W praktyce dobór zależy od tego, czy potrzebujesz zwykłego odseparowania sygnału, sterowania obciążeniem AC, czy może szybkiego i bardziej przewidywalnego wyjścia cyfrowego.
| Rodzaj | Do czego się nadaje | Mocna strona | Ograniczenie |
|---|---|---|---|
| Fototranzystorowy | Proste sygnały, sterowanie przekaźnikiem, izolacja wejść i wyjść mikrokontrolera | Jest tani, popularny i łatwy w użyciu | Ma umiarkowaną szybkość i zmienny CTR |
| Fotodarlingtonowy | Gdy potrzebujesz większego wzmocnienia przy małym prądzie LED | Daje wysoki współczynnik przeniesienia prądu | Bywa wolniejszy od prostego fototranzystora |
| Z wyjściem logicznym | Czyste sygnały cyfrowe i krótsze czasy narastania | Lepsza definicja stanów logicznych | Nie zastąpi każdego klasycznego układu analogowego |
| Optotriak | Sterowanie obciążeniami AC, zwłaszcza w sieci 230 V | Ułatwia bezpieczne załączanie triaków i redukuje zakłócenia | Nie służy do prądu stałego |
| Do sterowania bramką mocy | IGBT, MOSFET i bardziej wymagające układy mocy | Przydaje się w falownikach i przetwornicach | To już bardziej specjalistyczne rozwiązanie |
Jeśli miałbym uprościć wybór do jednego zdania, powiedziałbym tak: do prostych układów sygnałowych biorę najczęściej fototranzystor, do AC wybieram optotriak, a do mocy patrzę na odmiany przeznaczone do sterowania bramką. Gdy typ jest już dobrany, przechodzę do parametrów, bo to one decydują, czy układ będzie działał stabilnie po zmontowaniu.
Na jakie parametry patrzeć przed zakupem
W kartach katalogowych łatwo zgubić się w tabelkach, ale w praktyce kilka pozycji robi całą różnicę. Najważniejsze jest to, by nie czytać danych w oderwaniu od warunków pomiaru, bo ten sam element może zachowywać się bardzo różnie przy innym prądzie LED, napięciu kolektor-emiter albo temperaturze otoczenia.
| Parametr | Co oznacza | Dlaczego ma znaczenie | Jak go interpretować |
|---|---|---|---|
| CTR | Stosunek prądu wyjściowego do prądu diody wejściowej | Decyduje, czy wyjście dostanie dość „siły” | Nie dobieram go na styk, bo z czasem i temperaturą potrafi spadać |
| Napięcie izolacji | Jakie napięcie bariera optyczna wytrzymuje | Kluczowe przy częściach mocy i sieci 230 V | W praktyce spotyka się wartości rzędu 3,75 kV do 5,3 kV RMS, zależnie od wersji |
| Czas przełączania | Jak szybko sygnał pojawia się na wyjściu i zanika | Ogranicza przepustowość i jakość impulsów | Typowe odmiany pracują w mikrosekundach, a szybkie wersje sięgają wyższych prędkości transmisji |
| Prąd wejściowy LED | Ile prądu potrzebuje dioda po stronie sterującej | Wpływa na obciążenie mikrokontrolera lub sterownika | Im niższy, tym łatwiej zasilić element z małego wyjścia logicznego |
| Obudowa i odstępy | Creepage, clearance i geometria wyprowadzeń | Ma znaczenie przy realnym bezpieczeństwie na PCB | Przy wysokich napięciach patrzę nie tylko na sam komponent, ale też na układ ścieżek |
W praktyce CTR jest tym parametrem, który najczęściej bywa źle rozumiany. Nie wystarczy zobaczyć wysokiego procentu w tabeli i uznać sprawę za zamkniętą. Trzeba jeszcze sprawdzić, przy jakim prądzie LED, napięciu wyjściowym i temperaturze ten wynik został zmierzony. To samo dotyczy szybkości: coś, co działa świetnie w prostym sygnale statusu, może już nie nadążyć w szybszym układzie sterowania. Z tego powodu kolejnym krokiem zawsze jest porównanie zastosowania z realnym obciążeniem układu.
Gdzie ten element naprawdę robi różnicę
Największą wartość widać tam, gdzie mały i wrażliwy układ sterujący musi bezpiecznie współpracować z częścią mocy. W energetyce i fotowoltaice to codzienność: falowniki, przetwornice, układy ładowania, BMS-y i sterowanie przekaźnikami bardzo często korzystają z separacji optycznej.
- Falowniki i przetwornice - odcinają sterowanie od części wysokiego napięcia, dzięki czemu awaria mocy nie przenosi się od razu na logikę.
- Automatyka domowa i przemysłowa - ułatwiają sterowanie przekaźnikami, zaworami i silnikami z mikrokontrolera.
- Sterowanie AC - optotriak pomaga załączać triaki, a wersja z detekcją przejścia przez zero ogranicza zakłócenia elektromagnetyczne.
- Pomiary z odseparowaniem - przy prostych czujnikach, termoparach lub sygnałach błędu separacja chroni układ pomiarowy.
- Układy sieciowe 230 V - tu bezpieczeństwo i odporność na zakłócenia mają pierwszeństwo przed prostotą schematu.
W praktyce najbardziej doceniam to, że taki element potrafi rozwiązać dwa problemy naraz: poprawia bezpieczeństwo i porządkuje sygnały. Gdy potrzeba większej precyzji albo szybkości, trzeba jednak sprawdzić, czy klasyczna optoizolacja nadal wystarcza, czy lepiej sięgnąć po inne rozwiązanie.
Jak dobrać go bez przepłacania i bez pudła
Doboru nie zaczynam od katalogu, tylko od odpowiedzi na kilka prostych pytań. Dzięki temu rzadziej kupuję element zbyt wolny, zbyt „ciężki” prądowo albo po prostu niepasujący do charakteru sygnału.
- Najpierw ustalam, czy sygnał jest cyfrowy, analogowy, impulsowy czy dotyczy prądu AC. To od razu zawęża rodzinę elementów.
- Sprawdzam, jak szybki jest przebieg. Do prostego stanu logicznego wystarczy coś spokojniejszego, ale do PWM i szybkich impulsów potrzebna jest lepsza prędkość przełączania.
- Patrzę na budżet prądowy strony sterującej. Jeśli mikrokontroler ma mało prądu do oddania, wybieram wersję low-input-current.
- Porównuję minimalny CTR z zapasem, jaki naprawdę mam w układzie. Nie projektuję na granicy, bo starzenie i temperatura zawsze coś zjadają.
- Na końcu weryfikuję napięcie izolacji, odstępy na płytce i temperaturę pracy, zwłaszcza gdy układ ma siedzieć w falowniku, zasilaczu albo obudowie z ograniczonym chłodzeniem.
Jeśli chcesz prostą zasadę, to brzmi ona tak: im bardziej krytyczny jest projekt, tym mniej opłaca się oszczędzać na marginesie. W energetyce i automatyce to zwykle wychodzi szybciej niż w amatorskich układach, bo błędny dobór od razu pokazuje swoje skutki w zakłóceniach, niestabilności albo przegrzewaniu.
Kiedy klasyczna optoizolacja przestaje wystarczać
Są sytuacje, w których lepiej nie trzymać się kurczowo starego schematu. Jeśli potrzebujesz bardzo małego opóźnienia, stabilnych parametrów w szerokim zakresie temperatur albo wyższej odporności na starzenie, coraz częściej wygrywa izolator cyfrowy. Daje on zwykle lepszą przewidywalność i mniejsze rozrzuty niż układ oparty na świecącej diodzie oraz fototranzystorze.
Warto też pamiętać o ograniczeniach samej optoizolacji. CTR nie jest stałe, bo zależy od temperatury, prądu i wieku elementu. Dioda po latach słabnie, a obudowa może zmieniać swoje własności optyczne. Do tego dochodzi opóźnienie propagacji, które w prostych układach nie przeszkadza, ale w szybkich pętlach sterowania potrafi już zrobić różnicę.
Jeżeli więc projekt ma pracować długo i bezobsługowo, nie patrzę wyłącznie na koszt sztuki. Liczy się stabilność, margines i to, czy układ po roku dalej zachowuje się tak samo, jak na stole testowym. Właśnie ta różnica oddziela rozwiązanie „działa teraz” od rozwiązania, które naprawdę nadaje się do wdrożenia.
Co sprawdzam, zanim zamknę projekt z izolacją optyczną
Gdy wszystko już działa na płytce testowej, robię jeszcze jedno, krótkie sito. Sprawdzam, czy sygnał ma wystarczający zapas prądu po stronie wejściowej, czy wyjście nie pracuje na granicy CTR oraz czy rozstaw ścieżek na PCB odpowiada napięciu, które ma się pojawić po drugiej stronie bariery. To trzy proste rzeczy, a potrafią oszczędzić sporo problemów po wdrożeniu.
Jeśli mam dać jedną praktyczną radę na koniec, to brzmi ona tak: używaj tego rozwiązania tam, gdzie naprawdę potrzebujesz separacji, odporności na zakłócenia i prostego sterowania, ale nie zakładaj, że nada się do każdego zadania tak samo dobrze. W dobrze dobranym układzie działa niezawodnie; w źle dobranym staje się źródłem losowych błędów, których później trudno szukać. To właśnie dlatego przy projektach z częścią mocy traktuję ten element jako ważny, ale nigdy nie jako jedyną rzecz, którą trzeba sprawdzić.
