Napięcie to jedna z tych wielkości, które w elektryce pojawiają się od razu, ale długo pozostają mylone z natężeniem prądu. Najprostszy wzór na napięcie elektryczne to U = W/q, jednak w praktyce bardzo często korzysta się też z zależności U = I·R, bo właśnie ona najszybciej prowadzi do wyniku w obwodzie. Poniżej wyjaśniam, kiedy używać którego równania, jak czytać jednostki i jak przełożyć to na domową instalację oraz fotowoltaikę.
Najważniejsze zależności, które warto zapamiętać od razu
- U = W/q opisuje napięcie jako pracę wykonaną na jednostce ładunku.
- U = I·R wynika z prawa Ohma i jest najwygodniejsze w zadaniach obwodowych.
- Napięcie mierzy się w woltach (V), a 1 V oznacza 1 J na 1 C.
- W Polsce standardowe napięcie w gniazdku to 230 V AC.
- Woltomierz podłącza się równolegle, a nie szeregowo.
- W instalacjach PV wyższe napięcie pomaga ograniczać straty na przewodach, ale wymaga większej uwagi przy doborze zabezpieczeń.
Czym właściwie jest napięcie w obwodzie
Napięcie to różnica potencjałów elektrycznych między dwoma punktami obwodu. Ja tłumaczę to bardzo prosto: napięcie mówi, jak mocno źródło „pcha” ładunki, ale nie mówi jeszcze, ile prądu rzeczywiście popłynie. O tym decyduje też opór, czyli warunki, jakie stawia sam przewodnik albo odbiornik.
W praktyce ta różnica ma ogromne znaczenie. To od napięcia zależy, czy urządzenie w ogóle ruszy, jaką moc pobierze i czy przewody nie będą pracować poza swoim zakresem. Dlatego w elektryce nie wystarczy znać samą wartość U - trzeba jeszcze wiedzieć, w jakim układzie ona występuje i co dokładnie zasilamy. Żeby to policzyć bez zgadywania, trzeba najpierw rozróżnić definicję napięcia od wzoru używanego w obliczeniach obwodowych.

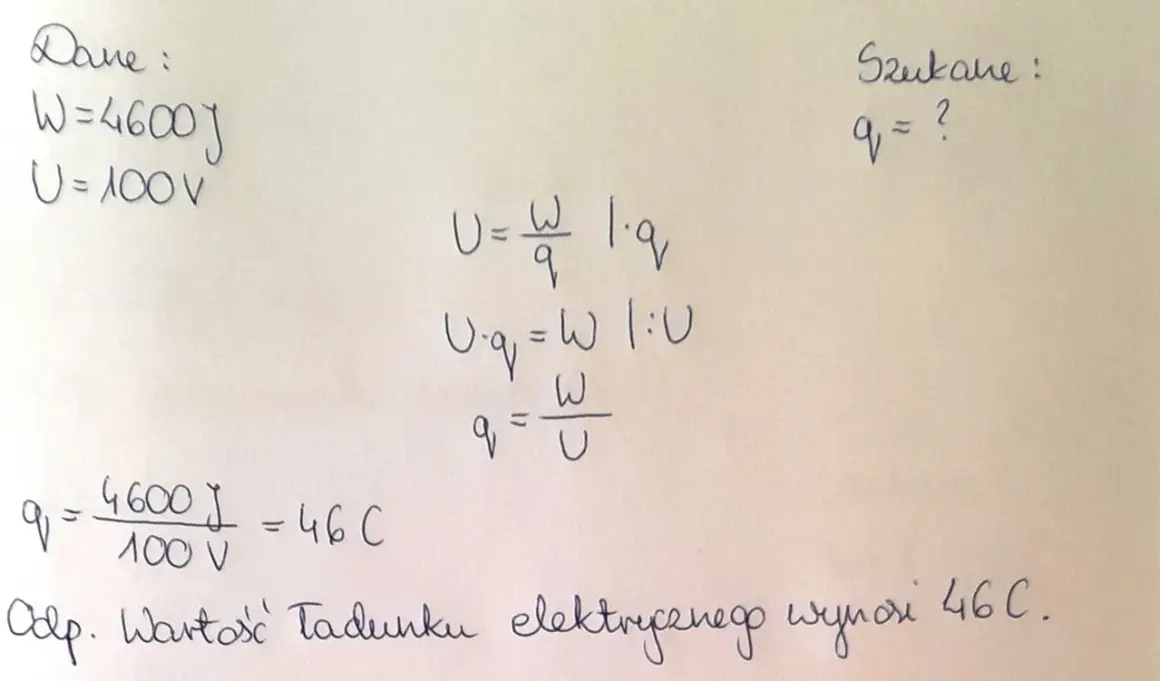

Jak czytać zapis U = W/q
Ten wzór wynika z definicji napięcia. Oznacza, że napięcie jest równe pracy wykonanej przy przeniesieniu ładunku podzielonej przez wartość tego ładunku. W zapisie:
- U - napięcie w woltach (V),
- W - praca lub energia w dżulach (J),
- q - ładunek elektryczny w kulombach (C).
To także dobry moment, żeby zapamiętać prostą relację: 1 V = 1 J/C. Jeśli na przeniesienie 1 kulomba ładunku trzeba było wykonać pracę 1 dżula, napięcie wynosi 1 wolta. Gdy ładunek wynosi 2 C, a praca 10 J, wynik jest już prosty: U = 10/2 = 5 V.
Ten zapis jest bardzo użyteczny, gdy chcesz zrozumieć fizyczny sens napięcia, ale w zadaniach z opornikami, żarówkami czy grzałkami zwykle szybciej sięgniesz po inne równanie. I właśnie ono najczęściej daje odpowiedź, której szuka się w praktyce.
Kiedy lepiej użyć prawa Ohma
Ja rozdzielam te dwa podejścia tak: jeśli mam do czynienia z prostym obwodem oporowym, prawie zawsze zaczynam od prawa Ohma. Wtedy napięcie liczę ze wzoru U = I·R, gdzie I to natężenie prądu, a R to opór. To najwygodniejsza droga w zadaniach z rezystorem, żarówką, grzałką albo fragmentem instalacji, w którym można przyjąć zachowanie zbliżone do liniowego.
Poniżej zestawiam najważniejsze wzory, żeby od razu było widać, po który sięgnąć w konkretnej sytuacji.
| Wzór | Co opisuje | Kiedy go używam | Na co uważam |
|---|---|---|---|
| U = W/q | Definicję napięcia jako pracy na jednostkę ładunku | Gdy analizuję sens fizyczny i mam dane o pracy oraz ładunku | To wzór definicyjny, nie zawsze najwygodniejszy do szybkiego liczenia |
| U = I·R | Zależność napięcia, prądu i oporu | W prostych obwodach oporowych i większości zadań szkolnych oraz praktycznych | Trzeba znać opór elementu albo go wcześniej policzyć |
| U = P/I | Związek napięcia z mocą i natężeniem | Gdy znam moc urządzenia i prąd pracy, na przykład przy zasilaczach | Nie mylić mocy znamionowej z chwilowym poborem w każdym punkcie pracy |
Widzisz tu ważną rzecz: nie ma jednego uniwersalnego równania na każdą sytuację. Jest za to właściwy wzór do danych, które akurat masz. To rozróżnienie oszczędza mnóstwo błędów, zwłaszcza wtedy, gdy obwód przestaje być czysto teoretyczny. Kolejny krok to policzenie kilku prostych przykładów, bo dopiero tam widać, jak te zależności działają w praktyce.
Jak policzyć napięcie na prostych przykładach
Najlepiej uczyć się na krótkich, konkretnych obliczeniach. Wtedy od razu widać, czy wynik ma sens, czy tylko wygląda poprawnie na papierze.
-
Ładunek i praca
Jeśli źródło wykonało 18 J pracy, przenosząc 3 C ładunku, napięcie wynosi U = 18/3 = 6 V. To dobry przykład na to, że napięcie nie jest „ilością prądu”, tylko energią przypadającą na jednostkę ładunku. -
Prąd i opór
Gdy przez opornik płynie prąd 2 A, a jego opór wynosi 6 Ω, napięcie to U = 2·6 = 12 V. Taki wynik bardzo dobrze pasuje do prostych układów niskonapięciowych, na przykład zasilanych z akumulatora. -
Moc i natężenie
Jeśli urządzenie pobiera 60 W przy prądzie 5 A, napięcie wynosi U = 60/5 = 12 V. Ten przypadek często pojawia się w praktyce instalacyjnej, bo producenci podają moc, a użytkownik chce szybko sprawdzić wymagane zasilanie.
W takich zadaniach zawsze robię jeszcze jeden szybki test: czy wynik zgadza się z typowym zakresem danego układu. 12 V przy zasilaniu z akumulatora brzmi wiarygodnie, 1200 V w prostym domowym urządzeniu już nie. Ta intuicja bardzo pomaga, gdy liczysz nie na kartce, tylko przy realnym sprzęcie. I właśnie dlatego warto przejść od szkolnych przykładów do domowej instalacji oraz fotowoltaiki.
Dlaczego napięcie ma znaczenie w domu i fotowoltaice
W Polsce standardowe napięcie w gniazdku to 230 V AC, więc większość urządzeń domowych projektuje się właśnie pod taki poziom zasilania. W obwodach niskonapięciowych, takich jak akumulatory, systemy 12 V czy 24 V, napięcie jest niższe, ale za to częściej pracuje prąd stały. To nie jest detal techniczny - od tego zależy dobór przewodów, zabezpieczeń i samego źródła zasilania.
W fotowoltaice napięcie ma jeszcze większe znaczenie, bo panele pracują po stronie prądu stałego, a ich łączenie w stringi pozwala podnieść napięcie robocze całego układu. Po co to robić? Bo przy tej samej mocy wyższe napięcie oznacza niższy prąd, a to zwykle zmniejsza straty cieplne na przewodach. W praktyce jest to jeden z powodów, dla których instalacje PV projektuje się tak starannie pod kątem długości kabli, przekrojów i zakresu pracy falownika.
Ja patrzę na to tak: napięcie w domu ma zapewnić kompatybilność z urządzeniami, a napięcie w PV ma dodatkowo poprawić sprawność przesyłu energii. Dochodzi jeszcze kwestia bezpieczeństwa, bo wysokonapięciowy prąd stały nie wybacza pomyłek tak łatwo jak małe układy bateryjne. Z tego powodu sam wynik obliczeń to dopiero początek, a nie koniec analizy.
Jak nie pomylić wzorów przy pomiarze
Najwięcej błędów widzę nie w samych rachunkach, tylko w pomiarach. Dlatego przy napięciu trzymam się kilku prostych zasad:
- ustawiam miernik na pomiar napięcia, a nie prądu,
- sprawdzam, czy mierzę AC czy DC,
- podłączam woltomierz równolegle do elementu,
- zaczynam od wyższego zakresu, jeśli nie znam wartości,
- nie zakładam, że wynik bez obciążenia będzie taki sam jak pod obciążeniem,
- przy stringach PV traktuję przewody i złącza z większą ostrożnością, bo tam napięcie stałe bywa naprawdę wysokie.
To są proste rzeczy, ale właśnie one decydują, czy odczyt będzie wiarygodny. Błędny tryb pomiaru potrafi dać absurdalny wynik albo uszkodzić bezpiecznik w multimetrze, a źle podłączony miernik potrafi stworzyć niepotrzebne ryzyko. Jeśli mam coś zapamiętać z praktyki, to to: najpierw rozpoznaj rodzaj napięcia, potem wybierz właściwy wzór, a dopiero na końcu licz wynik. Dzięki temu napięcie przestaje być abstrakcyjnym symbolem, a staje się konkretną wielkością, którą da się kontrolować w domu, w instalacji i w systemie fotowoltaicznym.
