Kondensator w schemacie elektrycznym wygląda niepozornie, ale jego znak mówi więcej, niż widać na pierwszy rzut oka. Da się z niego odczytać typ elementu, polaryzację, a czasem także to, czy mamy do czynienia z wersją regulowaną. Poniżej wyjaśniam to tak, jak czytam schematy w praktyce: bez zgadywania, za to z naciskiem na to, co naprawdę ma znaczenie przy projektowaniu, naprawie i pracy z układami zasilania.
Symbol kondensatora czytam razem z opisem, nie sam z siebie
- Najprostszy znak to dwie okładki oddzielone przerwą, a wersje spolaryzowane mają dodatkowy znak plus, minus albo inną jednoznaczną wskazówkę.
- W Polsce najbezpieczniej zakładać zapis zgodny z IEC 60617, bo to standard odniesienia dla większości europejskich schematów.
- Wartość pojemności, napięcie pracy i tolerancja są ważniejsze niż sam kształt ikonki.
- W układach fotowoltaicznych kondensator najczęściej pracuje w filtrach, na szynie DC i w obwodach tłumiących zakłócenia.
- Najczęstszy błąd to pomylenie kondensatora spolaryzowanego z niepolaryzowanym albo zignorowanie napięcia znamionowego.

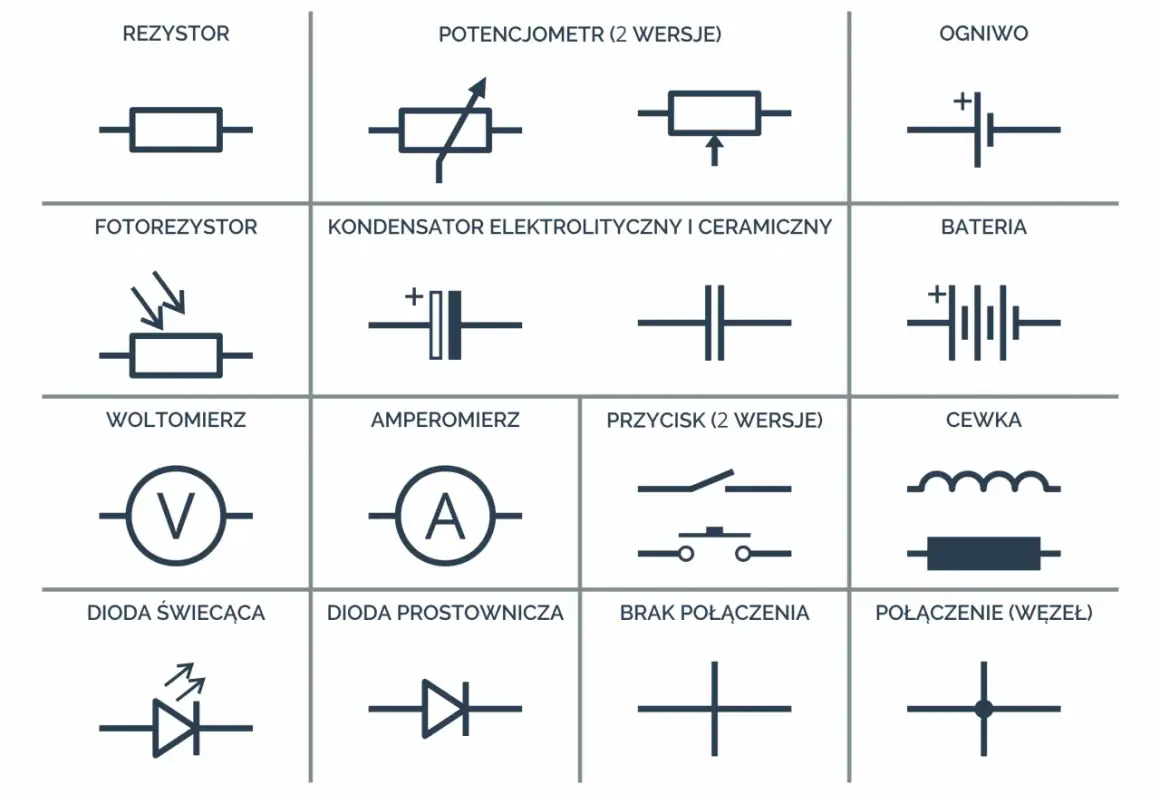

Jak rozpoznać podstawowy znak kondensatora
Najprostszy symbol wygląda jak dwie równoległe okładki z przerwą między nimi, a w schematach często zapisuję go skrótowo jako ||. Taki znak oznacza element, który magazynuje energię w polu elektrycznym, więc nie jest to ozdobny detal, tylko informacja o funkcji w układzie.
Obok symbolu zwykle stoi oznaczenie referencyjne, na przykład C1, C2 albo C10. Litera C identyfikuje kondensator, a numer pozwala go jednoznacznie znaleźć na schemacie, w BOM-ie i na PCB.
Ja zwykle czytam taki znak w trzech krokach: najpierw sprawdzam, czy to w ogóle kondensator, potem patrzę na polaryzację, a na końcu szukam wartości i napięcia znamionowego. To prosta kolejność, ale bardzo skuteczna, bo od razu odcina część błędów interpretacyjnych. Z tego miejsca naturalnie przechodzę do wariantów, bo to właśnie one najczęściej mylą początkujących.

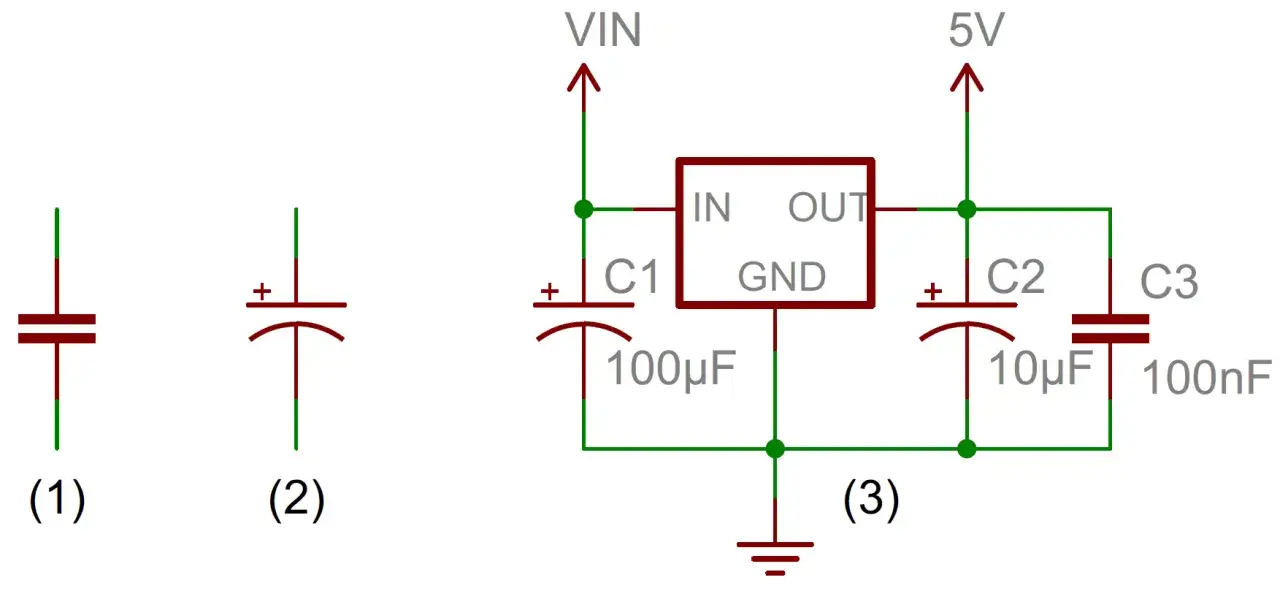

Najczęstsze odmiany symbolu i co z nich wynika
W praktyce spotykam kilka wariantów, które wyglądają podobnie, ale zachowują się zupełnie inaczej. To właśnie tutaj najłatwiej o pomyłkę, jeśli patrzy się wyłącznie na kształt, a nie na opis obok znaku.
| Wariant | Jak wygląda | Co oznacza | Gdzie go spotykam |
|---|---|---|---|
| Niepolaryzowany | Dwie równoległe okładki bez oznaczeń + i - | Można go podłączyć w dowolnej orientacji | Ceramika, foliowe odsprzęganie, filtry, układy AC |
| Spolaryzowany | Symbol z dodatkowym oznaczeniem polaryzacji, często + albo wyraźny minus | Wymaga zachowania biegunowości | Elektrolity, tantal, część układów zasilania |
| Regulowany | Symbol kondensatora ze strzałką ukośną | Pojemność da się zmieniać | Strojenie, obwody rezonansowe, trymery |
Najważniejsze jest to, że kondensator spolaryzowany nie zawsze musi wyglądać identycznie w każdej bibliotece CAD. Czasem plus jest pokazany wprost, czasem polaryzację zdradza kształt okładki, a czasem trzeba odczytać ją z legendy projektu. Dlatego po samym znaku nigdy nie zakładam jeszcze wszystkiego z automatu.
Skoro warianty już widać, trzeba jeszcze umieć odczytać polaryzację na obudowie i nie pomylić jej z zapisem na schemacie.
Polaryzacja w praktyce nie jest drobiazgiem
W kondensatorach spolaryzowanych znak na schemacie musi się zgadzać z oznaczeniami na samym elemencie. Z mojego doświadczenia wynika, że tu najczęściej pojawiają się błędy przy montażu i serwisie, bo ktoś zakłada, że skoro to tylko kondensator, to każda strona będzie działać tak samo. Nie będzie.
- Pasek na obudowie bardzo często oznacza stronę ujemną, zwłaszcza w elektrolitach.
- Krótsza nóżka w wersjach przewlekanych bywa oznaczeniem minusa.
- Znak plus na obudowie lub na schemacie wskazuje biegun dodatni, ale nie każdy producent pokazuje go tak samo.
- W kondensatorach tantalowych i części SMD spotyka się notch, pasek albo inne wyraźne oznaczenie biegunowości.
- Kolorowy segment, szew lub nadruk na obudowie też może służyć do identyfikacji strony ujemnej.
W praktyce odwrotne podłączenie elektrolitu lub tantalowego kondensatora może skończyć się zwiększonym prądem upływu, grzaniem, wyciekiem elektrolitu albo uszkodzeniem elementu. Gdy pracuję z układami zasilania albo falownikami PV, traktuję ten detal jak element bezpieczeństwa, a nie kosmetykę. To jednak nadal nie wystarcza, bo obok symbolu zwykle stoją też parametry, które trzeba umieć przeczytać.
Jak odczytać wartości i parametry obok symbolu
Sam znak mówi, że w układzie jest kondensator, ale dopiero liczby i skróty obok niego pokazują, czy element nadaje się do zadania. Właśnie tu najłatwiej odróżnić projekt poprawny od takiego, który tylko wygląda sensownie na pierwszy rzut oka.
| Co widzę obok symbolu | Co to znaczy | Na co patrzę w praktyce |
|---|---|---|
| 100 nF, 1 µF, 470 µF | Wartość pojemności | Czy pojemność pasuje do filtrowania, sprzęgania albo magazynowania energii |
| 16 V, 50 V, 400 V | Napięcie znamionowe | Czy jest zapas względem rzeczywistego napięcia pracy |
| ±5%, ±10%, ±20% | Tolerancja pojemności | Czy układ zniesie rozrzut wartości bez utraty stabilności |
| C0G/NP0, X7R, elektrolityczny | Rodzaj dielektryka lub technologii | Czy ważniejsza jest stabilność, pojemność czy cena |
| ESR | Równoważna rezystancja szeregowa | Czy kondensator będzie się nadmiernie grzał przy prądzie tętnień |
W praktyce zwracam uwagę nie tylko na pojemność, ale też na napięcie pracy i ESR, czyli równoważną rezystancję szeregową. To ESR w dużej mierze decyduje o stratach i nagrzewaniu, zwłaszcza w zasilaczach impulsowych, przetwornicach i układach z fotowoltaiki, gdzie prąd tętnień potrafi być wysoki. Gdy te dane są czytelne, łatwiej przejść do kolejnego pytania, czyli według jakiego standardu zapisano sam schemat.
IEC i ANSI nie są tym samym
W Polsce domyślnym punktem odniesienia jest dla mnie zapis zgodny z IEC 60617, bo to właśnie ta baza jest referencją także dla Polski. W praktyce oznacza to, że większość współczesnych schematów w europejskich dokumentacjach trzyma się stylu IEC, choć w materiałach z USA nadal można spotkać warianty ANSI.
| Styl | Charakterystyczna cecha | Gdzie najczęściej go widzę |
|---|---|---|
| IEC | Europejski zapis oparty na międzynarodowej bazie symboli | Polska, większość dokumentacji europejskiej |
| ANSI | Inny sposób rysowania tych samych funkcji | Część dokumentacji z USA i starsze materiały |
| Mieszany | W jednym pakiecie dokumentów pojawiają się różne style | Eksportowane projekty, stare biblioteki CAD, dokumentacje od różnych dostawców |
Jeśli projekt jest mieszany, nie zgaduję na podstawie przyzwyczajeń. Sprawdzam legendę, opis projektu i resztę symboli, bo spójność całego rysunku jest ważniejsza niż intuicja. To podejście oszczędza czas szczególnie wtedy, gdy schemat trafia z zewnętrznej dokumentacji do własnego projektu albo do naprawy.
Jak wykorzystać ten znak w układach zasilania i fotowoltaiki
W schematach związanych z energią, a zwłaszcza z fotowoltaiką, symbol kondensatora pojawia się częściej, niż wielu osobom się wydaje. Spotkam go w filtrach wejściowych, na szynie DC falownika, w układach wygładzania tętnień, w snubberach i w blokach przeciwzakłóceniowych EMI.
- W falowniku kondensator na szynie DC stabilizuje napięcie i pomaga ograniczać tętnienia.
- W filtrze EMI mniejsze kondensatory tłumią zakłócenia wysokiej częstotliwości.
- W układzie odsprzęgania ważniejsza bywa szybkość reakcji i niski ESR niż sama wysoka pojemność.
- W snubberze symbol może wyglądać zwyczajnie, ale jego rola jest bardzo konkretna: ogranicza przepięcia i chroni tranzystory.
- W serwisie instalacji PV warto patrzeć nie tylko na ikonę, lecz także na temperaturę pracy, napięcie i dopuszczalny prąd tętnień.
Jeśli mam zapamiętać jedną rzecz z całego tematu, to tę, że sam symbol jest tylko początkiem lektury schematu. Dopiero połączenie kształtu znaku, polaryzacji, parametrów i kontekstu układu pozwala odczytać go bez błędu, a w praktyce to właśnie różnica między poprawnym montażem a kosztowną pomyłką.
