W praktyce chodzi o to, czy instalacja ma taki zapas bezpieczeństwa, by przy uszkodzeniu izolacji zabezpieczenie odłączyło zasilanie szybko, a nie „kiedyś za chwilę”. Impedancja pętli zwarcia mówi właśnie, jak łatwo popłynie prąd zwarciowy i czy tor ochronny jest na tyle dobry, by wyłącznik nadprądowy lub RCD zadziałał w wymaganym czasie. Poniżej rozkładam temat na definicję, pomiar, interpretację wyniku i typowe błędy, które w praktyce najczęściej psują ocenę instalacji.
Najkrócej mówiąc, chodzi o pewność szybkiego wyłączenia zasilania
- Badanie pokazuje, czy prąd zwarciowy będzie wystarczająco duży, by zabezpieczenie zadziałało w czasie wymaganym przez normę.
- Wynik zależy nie tylko od przewodów, ale też od źródła zasilania, połączeń, uziemienia i stanu aparatury.
- W domach najczęściej sprawdza się obwody gniazd, oświetlenia, ładowarek EV, pomp ciepła i instalacji PV po stronie AC.
- Przy obwodach z RCD potrzebny jest tryb bez wyzwalania albo odpowiedni miernik.
- Za wysoki wynik nie oznacza, że trzeba „mocniej” dobrać zabezpieczenie; najpierw szuka się przyczyny w instalacji.
Co naprawdę mierzy ten parametr w instalacji

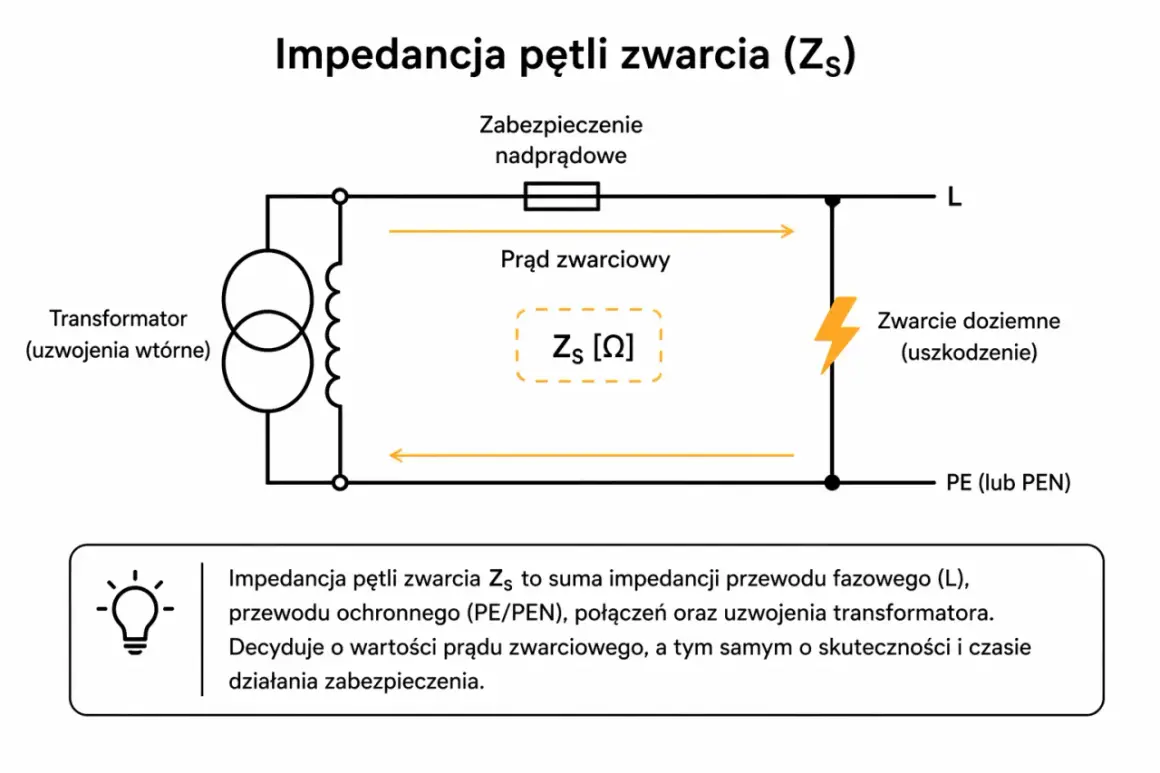

Najprościej ujmując, chodzi o opór całego toru, którym popłynie prąd podczas zwarcia między przewodem fazowym a częścią przewodzącą dostępną, najczęściej obudową urządzenia lub przewodem ochronnym. To nie jest zwykła rezystancja jednego kabla. W grę wchodzi suma rezystancji i reaktancji przewodów, połączeń, zacisków, uziemień oraz źródła zasilania.
Właśnie dlatego wynik oznaczany jako Zs jest tak ważny: mówi mi nie tylko, czy przewód „jest”, ale czy cały tor ochronny ma niską impedancję i pozwoli na przepływ prądu potrzebnego do zadziałania zabezpieczenia. W praktyce miernik najczęściej ocenia tor L-PE, czyli faza-ochronny, bo to on najlepiej pokazuje skuteczność ochrony przeciwporażeniowej w obwodach końcowych.
- Wartość niska oznacza lepsze warunki dla szybkiego wyłączenia zasilania.
- Wartość wysoka sugeruje większe ryzyko zbyt małego prądu zwarciowego.
- Na wynik wpływają też luźne zaciski, korozja i długość obwodu.
Jeśli ten obraz jest jasny, łatwiej przejść do sedna: dlaczego ten parametr decyduje o bezpieczeństwie ludzi i urządzeń, a nie tylko o „zgodności z papierem”.
Dlaczego ten wynik decyduje o bezpieczeństwie
Przy uszkodzeniu izolacji nie chodzi wyłącznie o wyłączenie bezpiecznika. Chodzi o to, by napięcie dotykowe nie utrzymywało się zbyt długo na obudowie urządzenia albo na metalowych elementach instalacji. Im większa impedancja pętli, tym mniejszy prąd zwarciowy, a więc tym trudniej o szybkie zadziałanie zabezpieczenia nadprądowego.
Normy dla instalacji niskiego napięcia wymagają, żeby samoczynne wyłączenie zasilania następowało w określonym czasie. W obwodach końcowych przy 230 V najczęściej spotyka się 0,4 s w układzie TN oraz 0,2 s w układzie TT. Dla obwodów rozdzielczych czasy bywają dłuższe, więc ocena zawsze zależy od miejsca, w którym wykonuję pomiar i od tego, jakie zabezpieczenie ma chronić dany obwód.
W praktyce patrzę na to tak: jeśli prąd zwarciowy będzie za mały, zabezpieczenie może nie odłączyć obwodu dość szybko, a wtedy rośnie ryzyko porażenia i przegrzania elementów. To właśnie dlatego badanie pętli zwarcia jest elementem odbioru i przeglądów okresowych, a nie „opcjonalnym dodatkiem”. Z tego wynika następne pytanie: jak wyznaczyć granicę, której wynik nie powinien przekroczyć.
Jak wyliczam dopuszczalną wartość dla obwodu
Ja zaczynam od dwóch rzeczy: układu sieci i zabezpieczenia, które ma zadziałać przy zwarciu. Dopiero wtedy ma sens porównywanie wyniku z limitem. Najczęściej korzysta się z prostego warunku:
Zs ≤ U0 / Ia
Gdzie U0 to napięcie względem ziemi, a Ia to prąd wyłączający zabezpieczenie. Dla wyłączników nadprądowych Ia wylicza się zwykle jako wielokrotność prądu znamionowego In, zależnie od charakterystyki aparatu. W praktyce pomaga to szybko ocenić, czy obwód ma wystarczający zapas.
| Zabezpieczenie | Prąd wyłączający Ia | Maks. Zs przy 230 V | Co to oznacza w praktyce |
|---|---|---|---|
| B16 | 80 A | 2,88 Ω | Typowy obwód gniazdowy ma zwykle większy margines niż przy charakterystyce C. |
| C16 | 160 A | 1,44 Ω | Takie zabezpieczenie wymaga już wyraźnie lepszego toru zwarciowego. |
| D16 | 320 A | 0,72 Ω | To rozwiązanie spotyka się częściej w układach bardziej „przemysłowych” niż domowych. |
W układzie TN sprawa jest zwykle prostsza, bo zabezpieczenie nadprądowe ma szybko odłączyć uszkodzony obwód. W TT sam wynik pętli nie opowiada całej historii, bo bardzo często decydujące znaczenie ma RCD i jakość uziemienia. W IT sytuacja jest jeszcze inna, bo pierwsze uszkodzenie nie tworzy klasycznego toru zwarciowego, więc samo Zs nie wystarcza do pełnej oceny ochrony.
Wniosek jest praktyczny: nie porównuję samej liczby do „uniwersalnej normy”, tylko do konkretnego zabezpieczenia i konkretnego układu sieci. Dopiero wtedy wynik ma sens. A skoro limit jest już znany, można przejść do samego pomiaru.
Jak mierzę to w praktyce krok po kroku
Do badania używa się miernika impedancji pętli zwarcia zgodnego z odpowiednią normą pomiarową. W aktualnej praktyce ważne są przyrządy spełniające wymagania PN-EN IEC 61557-3, bo to one opisują urządzenia przeznaczone do tego typu testów. Sam pomiar odbywa się zwykle metodą techniczną: miernik podaje krótki, kontrolowany impuls obciążenia, mierzy spadek napięcia i z tego wylicza wynik.
- Najpierw identyfikuję obwód i sprawdzam, jakie zabezpieczenie go chroni.
- Potem wybieram punkt pomiaru: gniazdo, zaciski w rozdzielnicy albo miejsce przyłączenia odbiornika.
- Ustawiam właściwy tryb, czyli L-PE, L-N albo L-L, zależnie od obwodu.
- Jeśli obwód ma RCD, używam trybu bez wyzwalania albo miernika, który taki pomiar obsługuje.
- Wykonuję pomiar i odczytuję Zs oraz, jeśli miernik to pokazuje, spodziewany prąd zwarciowy Ik.
- Na końcu zapisuję wynik razem z napięciem, miejscem pomiaru i typem zabezpieczenia.
Ważny szczegół: nie wykonuję pomiaru bezpośrednio za pracującym falownikiem lub UPS-em, jeśli producent przyrządu albo instalacji nie dopuszcza takiej metody. W takich układach wynik potrafi być niewiarygodny, bo impedancja wewnętrzna źródła zmienia się w czasie pracy. W instalacjach PV to szczególnie istotne, bo pomiar ma sens po stronie AC w odpowiednim punkcie sieci, a nie „przy samym wyjściu urządzenia” za wszelką cenę.
Gdy ten proces jest wykonany poprawnie, liczba na ekranie staje się użyteczna. Bez tego pozostaje tylko przypadkowym odczytem, który łatwo źle zinterpretować.
Jak odczytuję wynik, żeby naprawdę coś z niego wynikało
Sam wynik w omach nie wystarczy. Ja zawsze sprawdzam go razem z typem zabezpieczenia, układem sieci i miejscem, w którym wykonano test. Dopiero wtedy mogę powiedzieć, czy obwód spełnia warunki samoczynnego wyłączenia zasilania.
| Sytuacja | Na co patrzę | Co zwykle robię, jeśli wynik jest graniczny |
|---|---|---|
| TN, obwód gniazd | Limit Zs dla konkretnego wyłącznika nadprądowego | Sprawdzam długość obwodu, zaciski i przekrój przewodów, zamiast od razu zmieniać aparat. |
| TT, obwód końcowy | Współpracę pętli, uziemienia i RCD | Weryfikuję też czas zadziałania RCD, bo on bywa kluczowy dla bezpieczeństwa. |
| IT | Warunki dla pierwszego i drugiego uszkodzenia | Nie ograniczam oceny do samego Zs, bo układ wymaga innego podejścia diagnostycznego. |
Praktyczny przykład jest prosty. Jeśli mam obwód z B16 i wynik 2,0 Ω, zwykle jestem spokojniejszy niż przy C16 i tym samym wyniku, bo dla B16 margines jest znacznie większy. To pokazuje, dlaczego bez znajomości charakterystyki zabezpieczenia sam odczyt bywa mylący.
Warto też pamiętać, że pomiar wykonuje się małym prądem, a rzeczywiste zwarcie nagrzewa przewody i pogarsza warunki wyłączenia. Dlatego nie traktuję wartości „na styk” jako komfortowej. Jeśli wynik jest blisko granicy, zostawiam zapas, a nie opieram się na minimalnym przejściu testu. A kiedy wynik jest za wysoki, zwykle winny jest nie miernik, tylko coś w samej instalacji.
Co najczęściej zawyża wynik i psuje pomiar
W praktyce najczęściej widzę te same błędy, niezależnie od tego, czy badam mieszkanie, dom jednorodzinny czy rozdzielnicę w małym obiekcie usługowym. Najgorsze jest to, że wiele z nich daje wynik „prawie dobry”, czyli taki, który łatwo uspokaja bez realnej poprawy instalacji.
- Za długi obwód lub zbyt mały przekrój przewodów.
- Luźne, zaśniedziałe albo przegrzane połączenia w puszkach i rozdzielnicy.
- Uszkodzony przewód PE lub PEN.
- Pomiar bez trybu bez wyzwalania w obwodzie z RCD.
- Wykonywanie testu za falownikiem, UPS-em lub innym źródłem o zmiennej impedancji wyjściowej.
- Mylenie pętli zwarcia z rezystancją izolacji albo z samą ciągłością przewodu ochronnego.
Jedna rzecz jest tu szczególnie ważna: nie „naprawiam” słabego wyniku przez przypadkowe zwiększenie zabezpieczenia. To zły skrót myślowy. Jeśli pętla ma zbyt dużą impedancję, trzeba znaleźć przyczynę: poprawić połączenia, skrócić tor, dobrać właściwy przekrój albo przeprojektować obwód. W przeciwnym razie ryzyko zostaje, tylko zostaje lepiej ukryte. To prowadzi do pytania, kiedy ten test ma największy sens i gdzie szczególnie warto go robić.
Kiedy sprawdzam to w domu, przy fotowoltaice i po modernizacji
Najbardziej oczywisty moment to odbiór nowej instalacji. Ale na tym nie kończę, bo wiele problemów pojawia się dopiero po latach, po wymianie rozdzielnicy, po dołożeniu nowych obwodów albo po podłączeniu większych odbiorników. Wtedy pętla zwarcia potrafi się zmienić bardziej, niż inwestor zakłada.
W domu warto to badać szczególnie po montażu:
- nowej rozdzielnicy lub wymianie zabezpieczeń,
- ładowarki do samochodu elektrycznego,
- pompy ciepła, klimatyzacji lub większych odbiorników stałych,
- instalacji fotowoltaicznej po stronie AC,
- magazynu energii albo zasilania awaryjnego.

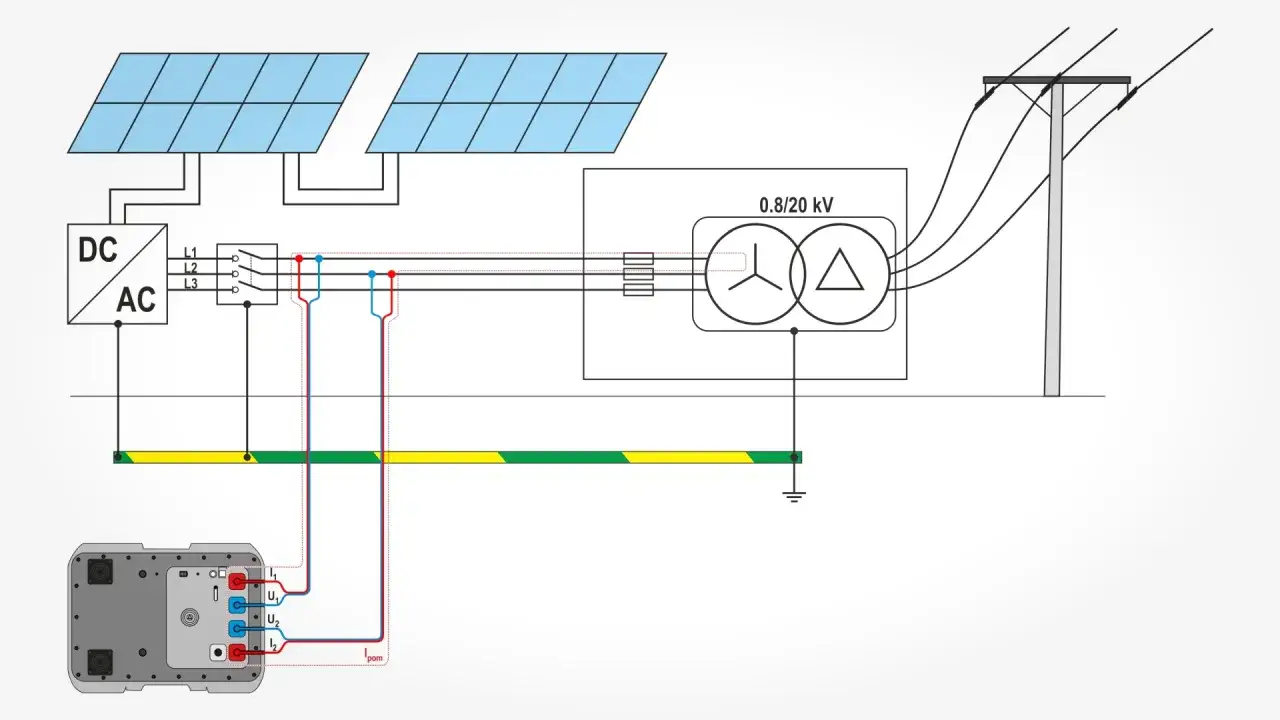

W instalacjach PV zwracam uwagę na punkt pomiaru. Badanie po stronie AC ma sens w miejscu przyłączenia do sieci domowej lub w rozdzielnicy, ale nie bezpośrednio za pracującym falownikiem. Po stronie DC samej instalacji fotowoltaicznej znaczenie mają inne testy, na przykład ciągłość połączeń ochronnych i rezystancja izolacji. Mieszanie tych obszarów prowadzi do błędnych wniosków.
Jeśli instalacja była zalana, przegrzewana albo długo pracowała z objawami typu „wybija bezpiecznik”, pętla zwarcia też powinna wejść do pakietu diagnostycznego. To często szybsza droga do źródła problemu niż zgadywanie na podstawie objawów.
Na co zwracam uwagę, zanim uznam wynik za wiarygodny
Jeśli mam oceniać instalację po jednym parametrze, to zawsze patrzę na pętlę zwarcia razem z układem sieci, charakterystyką zabezpieczenia i rzeczywistym punktem pomiaru. Sama liczba bez kontekstu może być myląca. Może wyglądać dobrze, a nie dawać odpowiednio szybkiego wyłączenia. Może też wyglądać źle tylko dlatego, że pomiar wykonano w niewłaściwym trybie albo w miejscu, które nie reprezentuje całego obwodu.
Dlatego przy odbiorze i przeglądzie myślę o tym badaniu jako o kontroli całego toru ochrony, a nie o pojedynczym odczycie na wyświetlaczu. Jeśli wynik budzi wątpliwości, nie szukam na skróty „mocniejszego bezpiecznika”, tylko sprawdzam przewody, połączenia, uziemienie i zgodność z normą. To właśnie tam najczęściej leży realny problem.
Jeśli chcesz podejść do instalacji rozsądnie, traktuj pętlę zwarcia jako jedno z najważniejszych badań ochronnych, szczególnie po modernizacji, w rozdzielnicy z RCD i w układach z PV. Dobrze wykonany pomiar daje jasną odpowiedź: czy zasilanie odłączy się wtedy, kiedy trzeba, czy też instalacja wymaga poprawy zanim stanie się źródłem ryzyka.
