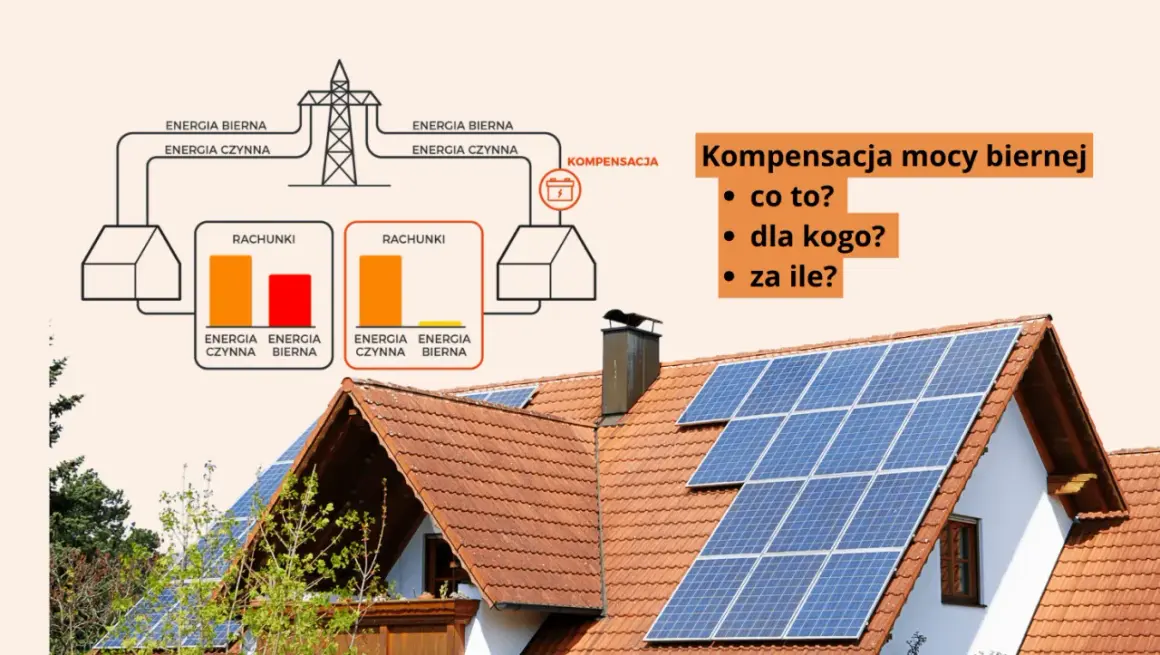

W instalacjach elektrycznych największe oszczędności zwykle nie leżą w samym zużyciu kilowatogodzin, tylko w tym, jak prąd przepływa przez sieć i urządzenia. Chodzi o zjawisko, które nie zawsze widać na pierwszy rzut oka, a potrafi realnie podbić koszty dystrybucji. Dlatego w tym tekście wyjaśniam, czym jest kompensacja mocy biernej, kiedy ma sens, jak ją dobrać i dlaczego po montażu fotowoltaiki temat często wraca szybciej, niż się spodziewa właściciel obiektu.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem układu kompensacyjnego
- Moc bierna nie wykonuje pracy użytkowej, ale obciąża kable, transformatory i zabezpieczenia.
- Na fakturze najczęściej widać ją jako opłatę za nadmiar energii biernej indukcyjnej albo pojemnościowej.
- Najpierw mierzy się profil obciążenia, a dopiero potem dobiera baterię kondensatorów, układ automatyczny lub filtr aktywny.
- Po modernizacji oświetlenia, dołożeniu falowników lub fotowoltaiki stary układ kompensacyjny często wymaga regulacji.
- Największy błąd to nadkompensacja, bo wtedy zamiast oszczędności pojawiają się kolejne opłaty i problemy z pracą instalacji.
Czym jest moc bierna i dlaczego jej nadmiar kosztuje
W prostych słowach: moc czynna zasila urządzenia i wykonuje realną pracę, a moc bierna tworzy i podtrzymuje pola magnetyczne albo elektryczne potrzebne silnikom, transformatorom czy części elektroniki. Sama w sobie nie robi użytecznej pracy, ale musi przepływać przez instalację, więc zwiększa prąd, straty i obciążenie infrastruktury. Im gorszy współczynnik mocy, tym więcej energii krąży bez efektu końcowego, a sieć pracuje ciężej, niż powinna.
Najczęściej źródłem problemu są odbiorniki indukcyjne: silniki, pompy, wentylatory, sprężarki, transformatory, a także falowniki i zasilacze pracujące w dużych układach. W praktyce patrzę na to tak: jeśli w obiekcie jest dużo napędów albo elektroniki mocy, ryzyko słabego cos φ rośnie niemal automatycznie. Właśnie dlatego temat pojawia się najczęściej w firmach, halach, obiektach usługowych i instalacjach z własną produkcją energii.
W polskich rozliczeniach za punkt odniesienia często przyjmuje się tg φ0 = 0,4, czyli mniej więcej cos φ na poziomie 0,93. To nie jest magiczna granica dla każdego obiektu, ale dobry sygnał, że instalacja zaczyna pracować w rozsądnym zakresie. Gdy współczynnik mocy spada niżej, sieć i licznik widzą problem szybciej niż użytkownik.
Skoro wiadomo już, skąd bierze się koszt, warto umieć go rozpoznać na fakturze i w samej pracy instalacji.
Jak rozpoznać problem na fakturze i w pracy instalacji
Jak przypomina URE, za energię bierną indukcyjną opłaty pojawiają się po przekroczeniu 40 proc. energii czynnej, a pojemnościowa bywa rozliczana od każdej zarejestrowanej ilości. To ważne rozróżnienie, bo wiele osób skupia się wyłącznie na karze za moc bierną, a w praktyce koszty zależą od rodzaju obciążenia i od tego, jak operator liczy nadwyżkę.
| Co widzę | Co to zwykle oznacza |
|---|---|
| Opłaty za energię bierną indukcyjną w kilku kolejnych okresach | Instalacja pobiera zbyt dużo mocy biernej przy pracy silników, transformatorów albo sprężarek |
| Opłaty za energię bierną pojemnościową po modernizacji lub po dołożeniu PV | Układ jest nadkompensowany albo działa w złym trybie przy małym obciążeniu |
| Wzrost temperatury kabli, częstsze zadziałania zabezpieczeń, spadki napięcia | Prąd krąży w instalacji bardziej, niż wynikałoby to z samego zużycia energii |
| Wyraźny skok kosztów po montażu LED, UPS, falowników lub nowych napędów | Zmienił się profil obciążenia i stary układ przestał pasować do realnej pracy obiektu |
Jeśli patrzę wyłącznie na fakturę, a nie na pomiary, łatwo dojść do złego wniosku. Wiele instalacji nie ma jednego problemu. Czasem nadmiar biernej pojawia się tylko w nocy, czasem w porannym rozruchu, a czasem dopiero po uruchomieniu nowych maszyn. Dlatego same rachunki są dobrym sygnałem alarmowym, ale jeszcze nie pełną diagnozą.
Gdy już widać, że problem istnieje, trzeba dobrać metodę do profilu obiektu, a nie odwrotnie.
Jakie rozwiązania stosuje się w praktyce
Nie każda korekcja współczynnika mocy wygląda tak samo. W prostych instalacjach wystarczy bierny układ z kondensatorami, ale przy dużej zmienności obciążeń albo przy harmonicznych lepiej sprawdza się bardziej rozbudowane rozwiązanie. Ja zwykle zaczynam od pytania, czy obciążenie jest stałe, zmienne, nieliniowe, czy mieszane. Od odpowiedzi zależy prawie wszystko.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Stała bateria kondensatorów | Przy w miarę stałym poborze biernym i małej zmienności obciążenia | Prosta, tania, szybka do wdrożenia | Łatwo o nadkompensację, jeśli obciążenie mocno się zmienia |
| Automatyczna bateria kondensatorów | Gdy obciążenie skacze w ciągu dnia | Reguluje stopnie samoczynnie, lepiej trzyma docelowy cos φ | Wymaga poprawnego doboru sterownika i pomiaru |
| Układ z dławikami odstrojonymi | Przy falownikach, UPS-ach i innych źródłach harmonicznych | Pomaga uniknąć rezonansu i wzmacniania zakłóceń | Jest droższy i wymaga dokładniejszego projektu |
| Aktywny kompensator | Gdy obciążenie jest bardzo dynamiczne albo trudne do przewidzenia | Szybka reakcja, duża elastyczność, dobra kontrola jakości energii | Wyższy koszt zakupu i bardziej zaawansowany serwis |
| Kompensator synchroniczny | W dużych obiektach i tam, gdzie potrzebna jest regulacja sieciowa na wyższym poziomie | Stabilna praca i duża moc bierna w systemie | To rozwiązanie cięższe, droższe i rzadziej stosowane w małych firmach |
W tej tabeli najważniejsze nie jest samo „co kupić”, tylko z jakim profilem pracy to zagra. Standardowy bank kondensatorów bywa świetny przy stabilnym obciążeniu, ale przy nieliniowych odbiornikach lub zmiennych cyklach pracy może zacząć robić więcej szkody niż pożytku. Właśnie tu widać różnicę między szybkim zakupem a dobrym projektem.
Dobry projekt zaczyna się od pomiarów, a nie od katalogu producenta.
Jak dobrać układ do konkretnego obiektu
- Sprawdź faktury i to, czy opłaty za energię bierną powtarzają się regularnie, czy tylko skokowo.
- Wykonaj pomiar w różnych momentach pracy obiektu: rozruch, szczyt produkcji, noc, weekend.
- Oceń, czy problem dotyczy głównie poboru indukcyjnego, nadmiaru pojemnościowego, czy obu zjawisk naraz.
- Zmierz harmoniczne, jeśli w instalacji są falowniki, UPS-y, ładowarki, zasilacze impulsowe albo wiele napędów.
- Ustal punkt montażu. Czasem lepiej działa kompensacja centralna, a czasem lokalna przy konkretnym silniku lub rozdzielni.
- Dobierz regulację tak, by nie wejść w nadkompensację. Lepiej trzymać wynik stabilnie blisko celu niż przestrzelić go w drugą stronę.
W praktyce celuję w układ, który utrzymuje współczynnik mocy możliwie blisko 1, ale bez sztucznego dopychania go na siłę. To ważne, bo zbyt agresywne ustawienie bywa równie kosztowne jak zbyt słabe. Dobrze też pamiętać, że nowoczesna rozdzielnica to nie tylko kondensatory, ale również zabezpieczenia, sterownik, pomiar i sensowna wentylacja szafy.
Jeżeli ktoś chce skrócić ten proces, najbezpieczniej jest zacząć od audytu i dopiero potem zamawiać sprzęt. Sam dobór na oko zwykle kończy się tym, że układ pracuje, ale nie pracuje dobrze.
Na tym etapie najłatwiej popełnić błędy, które potem kasują oszczędność, dlatego warto je nazwać wprost.
Najczęstsze błędy, które psują efekt
- Dobór bez pomiarów. Efekt? Układ reaguje na wyobrażony, a nie rzeczywisty profil obciążenia.
- Nadkompensacja. Zamiast oszczędności pojawia się energia bierna pojemnościowa i kolejne opłaty.
- Ignorowanie harmonicznych. Zwykłe kondensatory w złym środowisku mogą wzmacniać problemy zamiast je ograniczać.
- Montaż w niewłaściwym miejscu. Centralnie bywa wygodnie, ale nie zawsze rozwiązuje problem źródłowy.
- Brak przeglądów. Kondensatory, styczniki i sterownik też się zużywają, więc raz zrobiona instalacja nie jest na zawsze.
- Brak reakcji po modernizacji. LED, UPS, nowe falowniki albo fotowoltaika potrafią zmienić charakter obiektu szybciej niż sama faktura to pokaże.
To właśnie dlatego tak często powtarzam klientom jedno zdanie: nie kupuje się układu, tylko odpowiedź na konkretny profil obciążenia. Jeżeli profil się zmienia, odpowiedź też musi się zmieniać. Inaczej oszczędność z pierwszego miesiąca potrafi zniknąć po kolejnym uruchomieniu urządzeń.
W obiektach z własną generacją energii temat robi się jeszcze ciekawszy, bo fotowoltaika nie zawsze rozwiązuje sprawę, a czasem ją komplikuje.
Fotowoltaika i nowoczesne napędy zmieniają zasady gry
W instalacjach prosumenckich i komercyjnych fotowoltaika nie usuwa automatycznie problemu mocy biernej. Falownik może wspierać sieć i pracować w trybach cos φ albo Q(V), ale to nie znaczy, że zastąpi dobrze zaprojektowany układ kompensacyjny w całym obiekcie. Jak pokazuje dokumentacja SMA, inwertery mają kilka trybów pracy biernej, lecz przy dużym zapotrzebowaniu biernym same mogą nie wystarczyć do utrzymania zadanych parametrów w punkcie przyłączenia.
W praktyce widzę dwa częste scenariusze. Pierwszy: po montażu PV nocne i dzienne obciążenie zmienia się tak bardzo, że stara bateria kondensatorów zaczyna być przewymiarowana w godzinach produkcji. Drugi: obiekt ma dużo napędów, a falownik PV pracuje obok nich, więc dochodzi do mieszanki obciążeń indukcyjnych i pojemnościowych. Wtedy łatwo o nadkompensację albo o walkę dwóch różnych systemów sterowania ze sobą.
Dlatego przy PV nie patrzę tylko na to, ile energii oddajemy do sieci. Patrzę też na to, jak zmienia się profil poboru w ciągu doby i czy układ kompensacyjny nadal ma sens w tej samej konfiguracji co przed inwestycją. Czasem wystarczy korekta nastaw, czasem potrzebny jest nowy sterownik, a czasem trzeba przejść z prostego układu na rozwiązanie dynamiczne.
To prowadzi do praktycznego wniosku, który zwykle najbardziej pomaga właścicielowi obiektu.
Co naprawdę daje dobrze dobrana kompensacja
Dobrze zaprojektowany układ nie tylko zmniejsza opłaty za energię bierną. Zmniejsza też prąd w przewodach, ogranicza grzanie elementów, poprawia wykorzystanie transformatorów i daje większy zapas dla nowych odbiorników. W efekcie instalacja pracuje spokojniej, a nie na granicy swoich możliwości.
- Niższe koszty dystrybucji, bo znika problem nadmiaru biernej.
- Mniejsze obciążenie kabli i rozdzielnic, więc mniej strat cieplnych.
- Lepsza rezerwa mocy dla nowych maszyn, ładowarek, napędów lub fotowoltaiki.
- Mniej ryzyka przypadkowych zadziałań zabezpieczeń przy zmianach obciążenia.
Jeśli mam wskazać jedną rzecz, od której naprawdę warto zacząć, to jest nią pomiar profilu obciążenia, a nie zakup urządzenia z katalogu. Dopiero potem ma sens dobór baterii kondensatorów, układu z dławikami albo rozwiązania aktywnego. Wtedy kompensacja przestaje być kosmetyką na fakturze, a staje się realnym narzędziem poprawy pracy całej instalacji.
