Tranzystor bipolarny to jeden z tych elementów, bez których trudno zrozumieć klasyczną elektronikę analogową, proste układy sterujące i sporą część starszych, ale wciąż spotykanych rozwiązań w automatyce oraz energetyce. Najważniejsze są tu trzy rzeczy: budowa, sposób polaryzacji i to, w jakim stanie pracy element faktycznie się znajduje. Jeśli te zależności są jasne, od razu łatwiej ocenić, kiedy BJT ma sens, a kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze rzeczy, które warto wiedzieć od razu
- BJT steruje większym prądem kolektora za pomocą mniejszego prądu bazy, ale nie jest to sterowanie „magiczne” ani idealnie liniowe.
- Kluczowe są dwa złącza PN: baza-emiter i baza-kolektor, które w różnych stanach pracy są spolaryzowane inaczej.
- W trybie aktywnym element wzmacnia sygnał, a w nasyceniu działa jak przełącznik, choć kosztem szybkości wyłączania.
- NPN jest zwykle wygodniejszy w prostych układach z zasilaniem dodatnim, a PNP przy sterowaniu od strony plusa.
- W elektronice energetycznej BJT częściej trafia do układów pomocniczych, sterujących i pomiarowych niż do głównego toru mocy.
- Najczęstszy błąd projektowy to założenie, że współczynnik wzmocnienia jest stały i zawsze taki sam jak w nocie katalogowej.
Z czego składa się element bipolarny
W środku mamy trzy warstwy półprzewodnika i dwa złącza PN. W wersji NPN cienka baza typu P jest umieszczona między emiterem i kolektorem typu N; w wersji PNP układ jest odwrócony. Sama nazwa „bipolarny” nie jest tu przypadkowa, bo w przewodzeniu biorą udział dwa rodzaje nośników: elektrony i dziury. To właśnie odróżnia ten element od tranzystora polowego, w którym dominują nośniki jednego typu.
Najważniejsza różnica między wyprowadzeniami nie polega jednak tylko na ich nazwie, ale na funkcji. Emiter jest silnie domieszkowany i „wstrzykuje” nośniki do bazy, baza jest bardzo cienka i lekko domieszkowana, a kolektor ma za zadanie je przechwycić oraz odprowadzić ciepło. Ta asymetria jest celowa: bez cienkiej bazy i odpowiedniego profilu domieszkowania nie byłoby wzmocnienia, tylko zwykły, słabo użyteczny układ dwóch diod.
| Cecha | NPN | PNP |
|---|---|---|
| Układ warstw | N - P - N | P - N - P |
| Strzałka na symbolu | Na emiterze, skierowana na zewnątrz | Na emiterze, skierowana do środka |
| Typowe sterowanie | Baza wyżej niż emiter | Baza niżej niż emiter |
| Praktyka projektowa | Łatwiejszy w układach z dodatnim zasilaniem i logiką cyfrową | Przydatny przy przełączaniu od strony plusa |
Jeśli pamiętam tylko jedną rzecz z budowy, to właśnie tę: baza jest cienka, a kolektor ma przechwycić większość nośników, zanim zdążą się one zrekombinować. To prowadzi nas prosto do tego, jak dokładnie płynie prąd i skąd bierze się wzmocnienie.
Jak płynie prąd i skąd bierze się wzmocnienie
W trybie aktywnym złącze baza-emiter jest spolaryzowane w kierunku przewodzenia, a złącze baza-kolektor w kierunku zaporowym. Dla krzemowych struktur napięcie baza-emiter zaczyna zwykle przewodzić w okolicach 0,6-0,7 V, ale to nie jest sztywna granica z linijki. W praktyce zależy ona od prądu, temperatury i konkretnego egzemplarza. Gdy to złącze się otwiera, emiter wstrzykuje nośniki do bazy, a cienka baza przepuszcza tylko niewielką ich część do rekombinacji.
Reszta nośników jest „zaciągana” przez pole elektryczne złącza kolektor-baza do kolektora. Właśnie dlatego mały prąd bazy może sterować znacznie większym prądem kolektora. W uproszczeniu opisuje to współczynnik β, zwany też hFE, czyli stosunek Ic do Ib w danym punkcie pracy. To wygodne przy pierwszym przybliżeniu, ale w projektowaniu nie wolno traktować β jak liczby stałej. Zmienia się z prądem kolektora, temperaturą i egzemplarzem tranzystora.

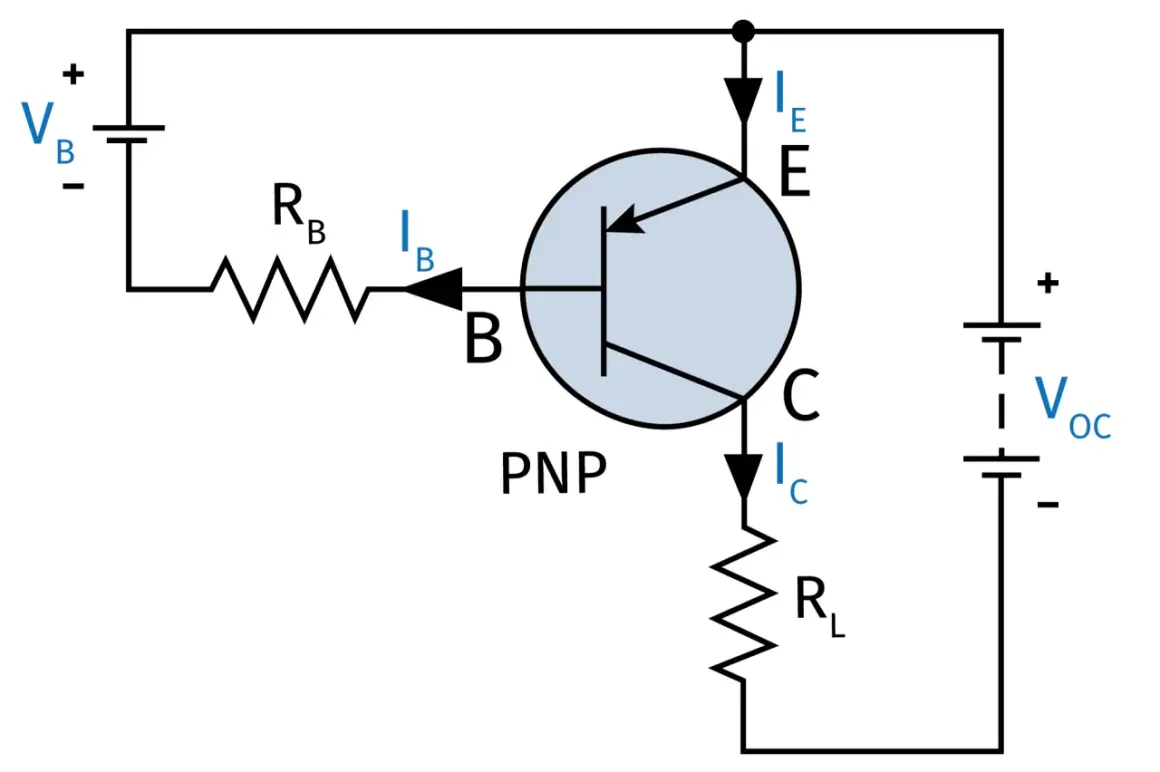

W praktyce najczęściej patrzę na dwa równania: Ie = Ic + Ib oraz zależność między prądem bazy i kolektora w obszarze aktywnym. Dzięki temu od razu widać, że baza nie jest „wejściem napięciowym” w takim sensie jak bramka MOSFET-a. To element, który realnie pobiera prąd sterujący, a ten pobór trzeba uwzględnić przy każdym projekcie, nawet bardzo prostym.
Dobry przykład: jeśli chcesz przełączyć 200 mA, a minimalne hFE w praktyce przyjmiesz ostrożnie na poziomie 50, to z samego rachunku wynika 4 mA prądu bazy. Przy sterowaniu z mikrokontrolera zwykle daję jeszcze zapas, bo w nasyceniu i przy temperaturze rzeczywisty zapas wzmocnienia szybko się kurczy. To właśnie różnica między poprawnym działaniem na stole a układem, który po nagrzaniu zaczyna się zachowywać nieprzewidywalnie.
Skoro wiemy już, jak działa w obszarze aktywnym, warto przejść do stanów pracy, bo to one decydują, czy układ wzmacnia, czy tylko przełącza obciążenie.
W jakich stanach pracuje i co to oznacza dla układu
Najpraktyczniej myśleć o BJT jak o elemencie, który może pracować w kilku wyraźnych stanach. Dla projektanta najważniejsze są odcięcie, obszar aktywny i nasycenie. Każdy z nich daje inne zachowanie elektryczne i inne ograniczenia cieplne oraz czasowe.
| Stan pracy | Co dzieje się ze złączami | Efekt w układzie | Typowe użycie |
|---|---|---|---|
| Odcięcie | Oba złącza nie są przewodzone | Prąd kolektora jest bardzo mały, układ jest praktycznie wyłączony | Przełącznik otwarty |
| Obszar aktywny | Baza-emiter przewodzi, baza-kolektor jest zaporowo | Element wzmacnia sygnał i kontroluje większy prąd kolektora | Wzmacniacz, źródło prądowe |
| Nasycenie | Oba złącza przewodzą | Spadek napięcia kolektor-emiter jest mały, element działa jak zamknięty klucz | Przełączanie obciążeń, sterowanie przekaźnikiem |
| Obszar wsteczny | Praca odwrócona względem normalnej polaryzacji | Zwykle mało użyteczne i gorsze parametry | Rzadko stosowane |
W praktyce największe znaczenie ma to, że nasycenie obniża straty przewodzenia, ale jednocześnie „nasiąka” ładunkiem i przez to spowalnia wyłączanie. Dlatego w układach impulsowych nie zawsze opłaca się wciskać tranzystora możliwie najgłębiej w nasycenie. Jeśli czas przełączania ma znaczenie, często lepiej zostawić trochę zapasu niż walczyć o najniższy spadek napięcia za wszelką cenę.
Warto też pamiętać o typowych wartościach: VCE(sat) w małych tranzystorach często mieści się mniej więcej w zakresie 0,1-0,3 V, ale tylko przy odpowiednio dobranym prądzie bazy. Gdy baza jest zasilana zbyt słabo, spadek napięcia rośnie, a element zaczyna grzać się bardziej niż zakładał projektant. To prowadzi naturalnie do pytania, który typ - NPN czy PNP - będzie wygodniejszy w konkretnym układzie.
NPN czy PNP i kiedy który wybrać
W prostych układach wybór zwykle nie wynika z ideologii, tylko z wygody sterowania. NPN jest dla mnie domyślnym wyborem w układach z dodatnim zasilaniem i logiką odniesioną do masy, bo baza musi zostać podniesiona względem emitera, a to dobrze pasuje do wyjść mikroprocesorów, bramek logicznych i prostych stopni sterujących. PNP przydaje się wtedy, gdy chcę przełączać dodatnią szynę zasilania albo zbudować prosty klucz high-side.
Gdy projektuję prosty układ, patrzę na trzy rzeczy: jakim napięciem steruję bazę, gdzie jest masa układu i czy obciążenie ma być dołączane od strony plusa czy minusa. W wielu projektach amatorskich NPN jest po prostu łatwiejszy, bo wymaga mniej kombinowania z poziomami napięć. PNP nie jest gorszy, tylko bardziej wymagający względem logiki sterującej.
- NPN wybieram, gdy obciążenie ma być podłączane do masy, a sterowanie pochodzi z dodatniego sygnału.
- PNP wybieram, gdy potrzebuję przełączania od strony plusa albo logiki aktywnej niskim poziomem.
- NPN częściej wybacza błędy początkującym, bo łatwiej go poprawnie spolaryzować z popularnych układów cyfrowych.
- PNP bywa wygodny w układach pomocniczych i prostych zabezpieczeniach, gdzie trzeba odciąć zasilanie dodatnie.
To rozróżnienie ma bezpośrednie przełożenie na praktykę w elektronice energetycznej. W prostych układach sterujących, miernikach i pomocniczych blokach zasilaczy BJT nadal się pojawia, ale nie zawsze tam, gdzie początkujący spodziewa się go zobaczyć.
Gdzie ma sens w elektronice energetycznej
W instalacjach związanych z energią, w tym w układach fotowoltaicznych, BJT nie jest zwykle gwiazdą głównego toru mocy. Za przełączanie dużych energii częściej odpowiadają MOSFET-y albo IGBT, bo są wygodniejsze pod względem sprawności i sterowania. To jednak nie oznacza, że element bipolarny zniknął z praktyki. Wręcz przeciwnie - nadal dobrze sprawdza się tam, gdzie liczy się prostota, niewielki koszt i przewidywalne zachowanie w małych prądach.
Najczęściej spotykam go w takich miejscach jak:
- proste stopnie sterujące przekaźnikami i małymi obciążeniami,
- układy wzmacniające sygnały z czujników temperatury, światła lub prądu,
- lustra prądowe i źródła prądowe w bardziej analogowych fragmentach układów,
- pomocnicze bloki w zasilaczach, ładowarkach i elektronice sterującej falownikami,
- starsze konstrukcje, które nadal pracują i trzeba je rozumieć przy serwisie.
Właśnie tu widać ważny kompromis: BJT ma sens tam, gdzie prąd sterujący nie jest problemem, a szybkość i sprawność nie muszą być ekstremalne. Jeśli jednak chodzi o główny stopień mocy w nowoczesnym układzie energetycznym, zwykle przegrywa z nowszymi technologiami. To nie wada sama w sobie, tylko naturalna granica jego zastosowań.
Najciekawsze jest to, że zrozumienie tej granicy pomaga unikać złych decyzji projektowych. Gdy wiem, czego od tranzystora oczekuję, od razu widzę, czy problemem jest sterowanie, strata mocy, czy może zbyt wolne wyłączanie. A stąd już tylko krok do typowych błędów, które potrafią zepsuć nawet prosty układ.
Najczęstsze błędy, które kosztują czas i elementy
Największy błąd, jaki widzę, to traktowanie współczynnika wzmocnienia jak jednej, stałej liczby. W notach katalogowych hFE bywa podawane dla określonego prądu kolektora, temperatury i warunków pomiaru. W rzeczywistym układzie te warunki prawie nigdy nie są idealnie identyczne. Jeśli projekt opiera się wyłącznie na „ładnej” wartości z tabeli, układ często działa tylko częściowo albo przestaje działać po nagrzaniu.
Drugi częsty problem to brak poprawnego rezystora bazy. Dla mikrokontrolera 5 V i przy założeniu napięcia baza-emiter około 0,7 V, jeśli potrzebuję około 2 mA prądu bazy, rezystor wychodzi w przybliżeniu 2,2 kΩ. To oczywiście tylko punkt startowy, ale dobrze pokazuje zasadę: bez ograniczenia prądu łatwo przeciążyć wyjście sterujące albo sam tranzystor. Zbyt mały rezystor nie przyspiesza wszystkiego automatycznie - często tylko zwiększa straty i ryzyko błędu.
Kolejny błąd to za głębokie nasycenie wtedy, gdy układ ma przełączać szybko. W teorii wygląda to korzystnie, bo spadek napięcia jest niski. W praktyce ładunek zgromadzony w bazie wydłuża wyłączanie i robi się problem z częstotliwością. Jeśli steruję przekaźnikiem lub LED-em, to bywa obojętne. Jeśli jednak projektuję szybki stopień przełączający, to już realne ograniczenie.
Na liście błędów zawsze dopisuję też przegrzewanie. Moc strat liczy się prosto: P = VCE × IC. Jeśli przy większym prądzie spadek napięcia na tranzystorze nie jest mały, ciepło rośnie szybciej, niż się intuicyjnie wydaje. Do tego dochodzi zjawisko ucieczki termicznej, czyli wzrost przewodzenia wraz z temperaturą, który bez odpowiedniego zapasu i stabilizacji potrafi pogorszyć sytuację jeszcze bardziej.
Jeśli mam podać jedną zasadę praktyczną, to brzmi ona tak: nie ufaj samemu symbolowi elementu, tylko sprawdzaj punkt pracy. To właśnie on mówi, czy tranzystor pracuje jako wzmacniacz, klucz, czy po prostu przegrzewający się półprzewodnik. I to prowadzi mnie do ostatniej, najbardziej użytecznej myśli.
Co zapamiętać, jeśli projektujesz własny układ
Najważniejsze jest nie to, że BJT „wzmacnia”, ale w jakich warunkach wzmacnia dobrze. Gdy baza-emiter jest poprawnie spolaryzowane, kolektor-kolektor nie, a obciążenie i rezystory są dobrane rozsądnie, ten element działa przewidywalnie i elegancko. W prostych wzmacniaczach, kluczach i stopniach pomocniczych nadal ma bardzo mocne uzasadnienie.
Ja traktuję ten element jak narzędzie do zadań, w których liczy się analogowe sterowanie prądem i prostota układu. Jeśli priorytetem jest szybkie przełączanie, minimalny prąd sterujący i wysoka sprawność w głównym torze mocy, często lepszy będzie MOSFET albo IGBT. Jeśli jednak chcesz zrozumieć, jak działa klasyczna elektronika i jak czytać starsze schematy, opanowanie BJT daje solidny fundament, bez którego trudno potem ruszyć dalej.
W praktyce właśnie ta wiedza najbardziej się opłaca: pozwala mi ocenić nie tylko sam element, ale cały układ wokół niego - od rezystora bazy po warunki cieplne i sposób wyłączania. A kiedy te rzeczy są policzone, tranzystor przestaje być zagadką i staje się po prostu dobrze przewidzianym narzędziem.
