W instalacjach elektrycznych i elektronicznych jeden krótki impuls potrafi uszkodzić zasilacz, automatykę, falownik albo moduł sterujący. warystor, czyli element MOV, jest jednym z najprostszych sposobów, by takie skoki napięcia ograniczyć zanim dotrą dalej. Poniżej pokazuję, jak działa, gdzie ma sens, jak go dobrać i kiedy lepiej nie liczyć na samą ochronę na płytce.
Najważniejsze rzeczy, które warto wiedzieć o ochronie przed przepięciami
- Element MOV działa jak bardzo szybki zawór dla impulsu napięciowego, ale nie zastępuje pełnej ochrony całej instalacji.
- Najważniejsze parametry do doboru to napięcie pracy, napięcie ograniczania, energia udarowa, prąd szczytowy i zabezpieczenie termiczne.
- W małych elementach czas reakcji bywa rzędu 10–25 ns, a w większych rozwiązaniach zdolność pochłaniania energii rośnie do setek dżuli.
- W fotowoltaice i automatyce najlepiej działa ochrona warstwowa, czyli element przy elektronice plus ochronnik w rozdzielnicy.
- Jeśli moduł ma ślady przegrzania, pęknięcia albo wskazuje koniec życia, nie naprawia się go na oko, tylko wymienia.
Jak działa element MOV i dlaczego reaguje tak szybko
Najprościej mówiąc, to nieliniowy rezystor. W normalnych warunkach ma bardzo dużą rezystancję, więc praktycznie nie wpływa na pracę układu. Gdy pojawi się impuls przepięciowy, jego opór gwałtownie spada i energia zostaje przejęta przez sam element, zamiast przejść do wrażliwej elektroniki.
To właśnie dlatego producenci podają dla takich części czas reakcji liczony w nanosekundach, a w małych seriach spotyka się wartości 10–25 ns. Dla projektanta ważniejsze od samej szybkości jest jednak to, do jakiego poziomu element ograniczy napięcie i ile energii potrafi przyjąć bez uszkodzenia.
W praktyce nie chodzi o wymazanie przepięcia, tylko o jego ucięcie do bezpieczniejszego poziomu. Taki element dobrze znosi krótkie impulsy, ale przy zbyt dużym albo zbyt częstym obciążeniu nagrzewa się i starzeje, dlatego obok samej części równie ważne są bezpiecznik i sensowny układ połączeń. To prowadzi do pytania, gdzie ten mechanizm naprawdę się przydaje.
Gdzie sprawdza się najlepiej w domu, elektronice i fotowoltaice
Ja traktuję taki element jak ochronę pierwszej linii w miejscu, w którym impuls ma być zatrzymany możliwie blisko wrażliwego obwodu. Najlepiej działa tam, gdzie zagrożeniem są krótkie skoki napięcia, a nie długotrwałe przeciążenie energetyczne.
Domowa elektronika i zasilacze
W listwach przeciwprzepięciowych, zasilaczach impulsowych, sterownikach RTV i sprzęcie AGD MOV pomaga przy skokach z sieci oraz przy przełączaniu obciążeń indukcyjnych. To nie jest luksusowy dodatek, tylko tania warstwa ochronna dla urządzeń, które nie lubią nawet krótkiego wyjścia poza zakres pracy.
Automatyka i sterowanie
W przekaźnikach, stycznikach, modułach wejść i wyjść oraz czujnikach element ograniczający przepięcia chroni elektronikę przed impulsem generowanym przez cewki, silniki albo długie przewody. W takich układach liczy się nie tylko samo zabezpieczenie, ale też to, by impulsy nie przechodziły po masie i nie zakłócały komunikacji.
Przeczytaj również: Co oznacza PE w elektryce i jak chroni przed porażeniem?
Falowniki i instalacje PV
W systemach fotowoltaicznych szczególnie ważna jest ochrona po stronie AC falownika, w rozdzielnicy oraz w skrzynkach łączeniowych po stronie DC. Tu nie wystarczy jeden drobny komponent przy płytce sterującej, bo przepięcie może przyjść z zewnątrz, z przewodów międzybudynkowych albo z długich tras kablowych. W praktyce patrzę na całość układu, nie na pojedynczy element, bo właśnie to decyduje o trwałości inwertera i elektroniki monitorującej.
Skoro wiemy już, gdzie to ma sens, czas przejść do doboru. Tu najwięcej osób myli rozmiar z realną odpornością.
Jak dobrać odpowiedni model, żeby nie kupić za słabego
Nie wybiera się go po samej średnicy krążka. Dwa elementy o podobnym rozmiarze mogą mieć zupełnie inną zdolność pochłaniania energii, inny poziom ograniczania napięcia i inny zakres pracy ciągłej. Ja przy doborze zaczynam zawsze od parametrów, a dopiero potem patrzę na obudowę.
| Parametr | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Napięcie pracy | Określa, przy jakim napięciu element ma pozostać niewidoczny dla układu. | Dobierz z zapasem do realnego napięcia AC albo DC, bo zbyt niski próg spowoduje niepotrzebne grzanie. |
| Napięcie ograniczania | Mówi, do jakiego poziomu element pozwoli wzrosnąć napięciu podczas impulsu. | Im niższe, tym lepsza ochrona, ale zwykle kosztem większej wrażliwości na warunki pracy. |
| Energia udarowa | Ile energii może rozproszyć podczas pojedynczego impulsu. | Małe elementy pracują na poziomie pojedynczych dżuli, większe komponenty i moduły idą w dziesiątki lub setki dżuli. |
| Prąd szczytowy | Największy impuls prądowy, jaki część zniesie przez krótki czas. | W katalogach spotyka się od setek amperów w małych elementach do kilku kiloamperów w większych modelach. |
| Zabezpieczenie termiczne | Odłącza element, jeśli ten zacznie się przegrzewać po serii udarów albo przy uszkodzeniu. | To ważne zwłaszcza tam, gdzie awaria nie może skończyć się zwarciem lub dymieniem modułu. |
| Montaż i środowisko | Wpływają na trwałość oraz na to, czy element wytrzyma wilgoć, temperaturę i drgania. | W instalacjach terenowych i PV wybór obudowy i sposobu montażu ma znaczenie równie duże jak sam parametr elektryczny. |
Jako punkt odniesienia: w małych seriach można spotkać elementy 7 mm z czasem reakcji 10–25 ns i energią około 1 J, a w większych rozwiązaniach katalogi pokazują już 14 mm części z energią rzędu 125 J i prądem szczytowym 6 kA. W ochronnikach listwowych spotyka się nawet deklarowany maksymalny prąd wyładowczy 13 500 A. To dobrze pokazuje, że taki sam wygląd nie oznacza tego samego poziomu ochrony.
Po doborze parametru warto jeszcze sprawdzić, czy nie lepsze będzie inne rozwiązanie ochronne, bo nie każdy impuls najlepiej załatwia ten sam komponent. I właśnie tutaj przydaje się porównanie z transilem oraz iskiernikiem.
Czym różni się od transila i iskiernika
W praktyce wybór zwykle nie brzmi „co jest najlepsze”, tylko „co pasuje do danego toru”. Element MOV, transil i iskiernik robią podobną rzecz, ale każdy z nich ma inny profil pracy. To dlatego w jednym układzie widzę je razem, a nie jako wzajemne zamienniki.
| Rozwiązanie | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Element MOV | Dobra zdolność pochłaniania energii, prosta aplikacja, niski koszt wdrożenia. | Starzeje się po kolejnych udarach i wymaga sensownego zabezpieczenia termicznego. | Sieć AC, listwy ochronne, zasilacze, automatyka, wiele zastosowań PV. |
| Transil | Bardzo szybka reakcja i precyzyjniejsze ograniczanie napięcia. | Zwykle mniejsza odporność energetyczna niż w większych elementach MOV. | Linie sygnałowe, elektronika niskonapięciowa, porty komunikacyjne. |
| Iskiernik | Bardzo duża odporność na energię udarową. | Reaguje wolniej i wymaga dobrze zaprojektowanego układu współpracy z innymi zabezpieczeniami. | Instalacje z dużym ryzykiem impulsów, ochrona wstępna, tory zewnętrzne. |
Najkrócej mówiąc, MOV dobrze łączy szybkość z odpornością energetyczną, transil wygrywa precyzją, a iskiernik bierze na siebie najcięższe udary. W dobrze zaprojektowanej instalacji te rozwiązania nie konkurują ze sobą, tylko uzupełniają się warstwowo. To z kolei prowadzi do pytania, co najczęściej psuje taki układ w praktyce.
Najczęstsze błędy i oznaki zużycia
Najczęstszy błąd to traktowanie ochrony przepięciowej jak elementu na zawsze. Tymczasem po każdym poważniejszym impulsie część może się już trochę zużyć, a po serii zdarzeń jej parametry wyraźnie się pogarszają. W skrajnym przypadku, przy przekroczeniu dopuszczalnego obciążenia, może dojść do zwarcia, dlatego producenci zalecają bezpiecznik w szeregu z takim elementem.
- Za niskie napięcie pracy powoduje niepotrzebne grzanie i przyspieszone starzenie.
- Brak zabezpieczenia termicznego zwiększa ryzyko uszkodzenia modułu po przegrzaniu.
- Długie przewody między wejściem a ochroną podnoszą indukcyjność i osłabiają efekt tłumienia.
- Mylenie ochrony lokalnej z pełną ochroną całej instalacji prowadzi do fałszywego poczucia bezpieczeństwa.

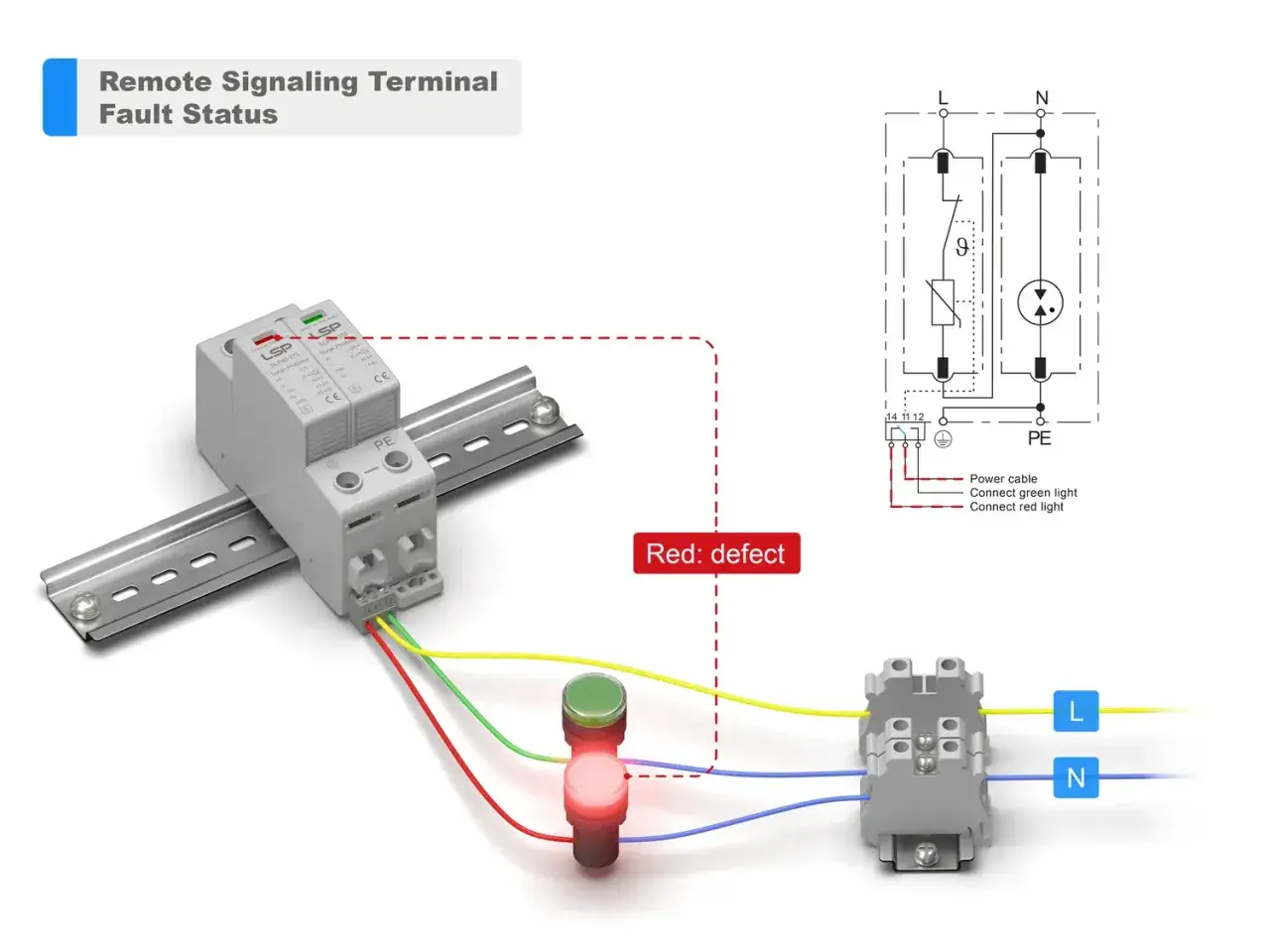

- Ignorowanie pęknięć, przebarwień, zapachu przypalenia albo wyłączonego wskaźnika w SPD kończy się zwykle wymianą dopiero po awarii.
Jeśli widzę moduł po silnym przepięciu, nie próbuję go ratować kosmetycznie. Wymiana jest rozsądniejsza niż ryzykowanie kolejnego udaru na części, która już straciła część parametrów. Gdy ten porządek jest zachowany, można przejść do ostatniej rzeczy, która robi największą różnicę w realnej instalacji.
Co naprawdę zwiększa trwałość ochrony przepięciowej
Najlepsze efekty daje ochrona warstwowa. Na poziomie rozdzielnicy zatrzymujesz większy impuls, przy urządzeniu ograniczasz to, co zostało, a w samym układzie dbasz o krótkie połączenia, poprawne uziemienie i element dobrany do rzeczywistego napięcia pracy. W fotowoltaice taki układ ma szczególne znaczenie, bo długie trasy kablowe i falownik umieszczony w budynku tworzą dla przepięcia bardzo wygodną drogę.
- Dobieraj ochronę do rodzaju obwodu, osobno dla AC, DC i linii sygnałowych.
- Stawiaj na krótkie, proste połączenia, bo każdy dodatkowy metr przewodu pogarsza skuteczność tłumienia impulsu.
- Łącz ochronę elementową z zabezpieczeniem instalacyjnym, zamiast liczyć na jedną część.
- Po silnym burzowym epizodzie albo po zadziałaniu wskaźnika sprawdzaj stan modułu, nie czekaj na kolejną awarię.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie szukaj najmocniejszej części w oderwaniu od układu, tylko takiego zabezpieczenia, które pasuje do napięcia, energii udarowej i miejsca montażu. Wtedy ochrona przepięciowa rzeczywiście pracuje na Twoją korzyść, a nie tylko dobrze wygląda w katalogu.
