Reaktancja to pojęcie, bez którego trudno sensownie liczyć obwody prądu przemiennego. W praktyce chodzi o opór bierny elementów takich jak cewka i kondensator, o przesunięcie fazy między napięciem a prądem oraz o to, dlaczego jedne układy pobierają więcej prądu, niż wynikałoby to z samej mocy użytecznej. Pokażę to bez akademickiego zadęcia: od różnicy między oporem czynnym i biernym, przez wzory, po znaczenie w fotowoltaice i doborze falownika.
Najważniejsze fakty o oporze biernym w obwodach AC
- Opór bierny pojawia się w obwodach AC, bo cewki i kondensatory magazynują energię, a nie zamieniają jej od razu w ciepło.
- Jego wartość zależy od częstotliwości: cewka „stawia” coraz większy opór, a kondensator coraz mniejszy.
- Najważniejsze wzory to XL = 2πfL, XC = 1/(2πfC) oraz dla obwodu szeregowego RLC Z = √(R² + (XL - XC)²).
- W rezonansie składowe bierne się znoszą, więc układ zachowuje się zupełnie inaczej niż poza tym punktem.
- W instalacjach PV i falownikach ten temat wpływa na cos φ, prąd w kablach i zdolność oddawania mocy do sieci.
Czym jest opór bierny w obwodzie AC
Opór bierny to część zachowania obwodu, która nie wynika ze strat cieplnych, tylko z magazynowania energii w polu magnetycznym albo elektrycznym. Cewka i kondensator nie „zjadają” energii tak jak rezystor; one ją chwilowo przechowują i oddają z powrotem do źródła w kolejnych fragmentach sinusoidy. Dlatego w prądzie przemiennym trzeba patrzeć nie tylko na ampery i wolty, ale też na fazę i częstotliwość.
W praktyce najczęściej rozróżniam trzy wielkości: rezystancję, opór bierny i impedancję. Pierwsza odpowiada za realne straty, druga za oddziaływanie elementów reaktywnych, a trzecia jest ich łącznym opisem w AC. To właśnie ten podział porządkuje obliczenia i pozwala zrozumieć, skąd biorą się różnice między obwodem z samym opornikiem a obwodem z cewką lub kondensatorem.
| Wielkość | Co opisuje | Co dzieje się z energią | Wpływ częstotliwości |
|---|---|---|---|
| Rezystancja R | Straty w materiale i przewodniku | Energia zamienia się w ciepło | W prostym modelu nie zależy bezpośrednio od f |
| Opór bierny X | Oddziaływanie cewki lub kondensatora | Energia jest magazynowana i oddawana | Silnie zależy od f |
| Impedancja Z | Łączny opór w AC | Uwzględnia R i X | Zmienia się razem z częstotliwością i składem obwodu |
To prowadzi prosto do pytania, dlaczego cewka i kondensator zachowują się dokładnie odwrotnie.
Dwie odmiany, które zachowują się odwrotnie
W obwodach prądu przemiennego spotykam dwa podstawowe warianty: opór bierny indukcyjny i pojemnościowy. Pierwszy wiąże się z cewką, drugi z kondensatorem. I tu jest ważny szczegół: one nie tylko mają inne wzory, ale też przesuwają fazę w przeciwnych kierunkach. To nie jest kosmetyka, tylko fundament całej analizy AC.
| Element | Wzór | Jak wpływa na fazę | Reakcja na wzrost częstotliwości |
|---|---|---|---|
| Cewka | XL = 2πfL | Prąd opóźnia się względem napięcia | Opór bierny rośnie |
| Kondensator | XC = 1 / (2πfC) | Prąd wyprzedza napięcie | Opór bierny maleje |
Najłatwiej zobaczyć to na liczbach. Cewka 100 mH przy 50 Hz daje około 31,4 Ω, a kondensator 100 µF przy 50 Hz około 31,8 Ω. Przy tej samej częstotliwości oba elementy mogą więc mieć bardzo podobną wartość oporu biernego, ale ich zachowanie w czasie jest zupełnie inne. Gdy częstotliwość rośnie, cewka „blokuje” coraz mocniej, a kondensator coraz słabiej.
Gdy już widzisz ten kierunek zmian, warto policzyć, jak przekłada się on na liczbę omów w realnym układzie.
Jak obliczyć go w praktyce
W prostych obwodach rachunek jest naprawdę uporządkowany. Dla cewki liczę XL = 2πfL, dla kondensatora XC = 1/(2πfC), a w obwodzie szeregowym RLC korzystam z zależności Z = √(R² + (XL - XC)²). Warto zwracać uwagę na jednostki: indukcyjność podajemy w henrach, pojemność w faradach, a wynik zawsze wychodzi w omach.
Przykład: cewka o indukcyjności 0,1 H przy 50 Hz ma XL ≈ 31,4 Ω. Jeśli do takiego idealnego elementu przyłożysz 230 V, prąd wyniesie około 7,3 A, ale nie będzie to prąd czynny w sensie energetycznym. On przesuwa się w fazie i dlatego nie opisuje go samo proste prawo Ohma z obwodu stałoprądowego.
W praktyce lubię sprawdzać jeszcze jeden detal: jeśli wynik wydaje się zaskakujący, najpierw patrzę na częstotliwość i jednostki. Błąd między mH a H albo między µF a F potrafi zmienić wynik o trzy rzędy wielkości. To jeden z tych momentów, w których teoria jest prosta, a weryfikacja danych decyduje o wszystkim.
Sam wynik nie wyczerpuje tematu, bo w rezonansie obwód potrafi zachować się wyraźnie inaczej.
Kiedy pojawia się rezonans i dlaczego bywa użyteczny
Rezonans w obwodzie szeregowym pojawia się wtedy, gdy XL = XC. Składowe bierne znoszą się wtedy wzajemnie, a całkowita impedancja spada do wartości zbliżonej do samej rezystancji. Efekt jest bardzo charakterystyczny: prąd może wzrosnąć mocno, nawet jeśli napięcie się nie zmienia, bo obwód przestaje „bronić się” oporem biernym.
| Sytuacja | Skutek | Gdzie się przydaje |
|---|---|---|
| XL = XC | Składowe się znoszą, Z spada do wartości zbliżonej do R | Strojenie filtrów, obwody rezonansowe, dopasowanie impedancji |
| Poza rezonansem | Obwód staje się bardziej „reaktywny” | Możliwe spadki sprawności, wzrost prądów biernych |
W energetyce i elektronice mocy rezonans jest narzędziem, ale bywa też źródłem problemów. Używa się go w filtrach, układach strojenia i dopasowania impedancji, a jednocześnie trzeba pilnować, żeby nie wywołał przeciążenia prądowego albo niepożądanego wzrostu napięcia. To dlatego przy projektowaniu filtrów LC patrzę nie tylko na wynik z katalogu, lecz także na warunki pracy całego układu.
Po rezonansie naturalnie pojawia się pytanie o moc bierną i to, jak liczby wyglądają w realnej instalacji.
Jak wpływa na moc bierną i współczynnik mocy

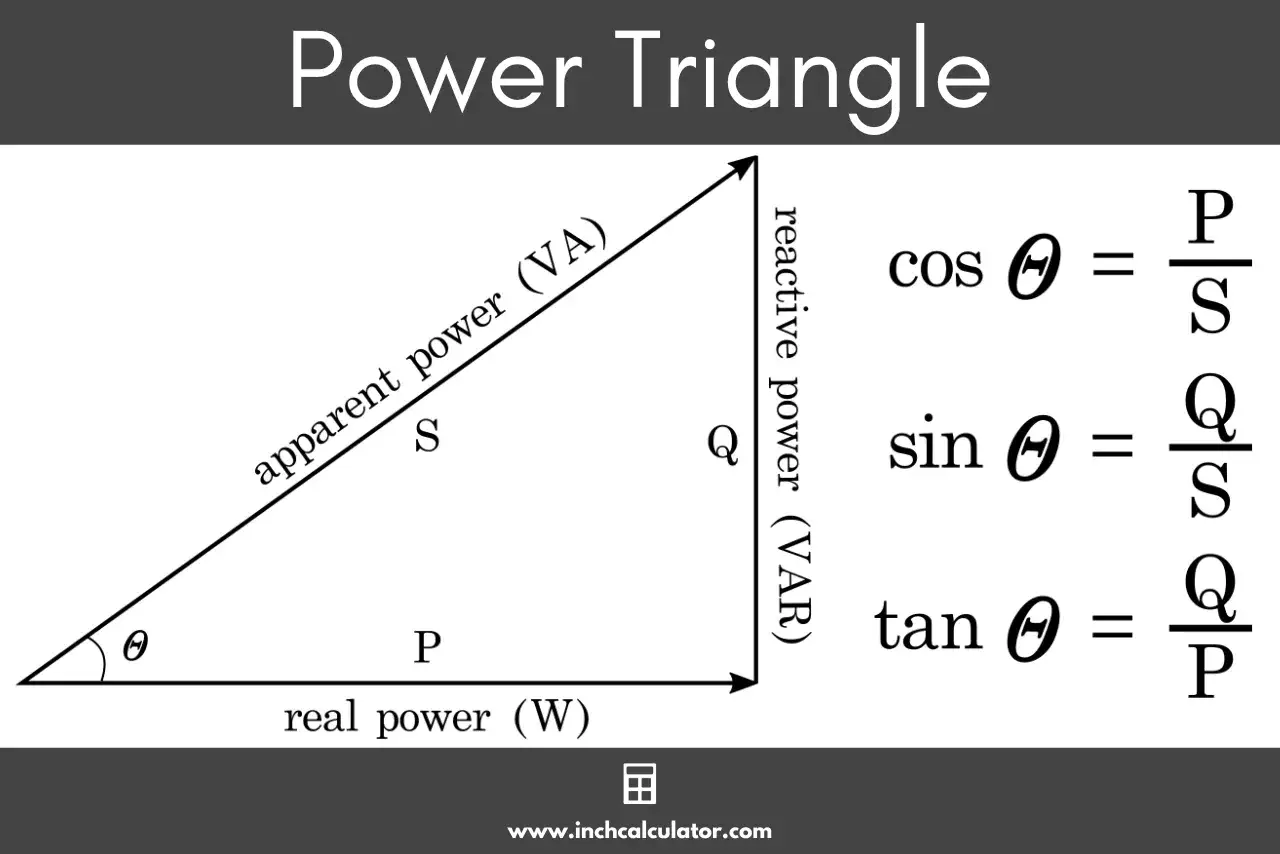

W praktyce sieciowej opór bierny widać przede wszystkim przez moc bierną Q i współczynnik mocy cos φ. Moc czynna P wykonuje realną pracę, moc bierna krąży między źródłem a odbiornikiem, a moc pozorna S jest ich łącznym ograniczeniem. Dla projektanta i użytkownika kluczowe jest to, że wysoka moc bierna zwiększa prąd w przewodach, a większy prąd oznacza większe straty i większe wymagania wobec kabli, zabezpieczeń oraz transformatorów.
Najprościej opisać to zależnością S² = P² + Q². Jeśli falownik albo zasilacz ma limit mocy pozornej, to część tego budżetu może zostać „zjedzona” przez obsługę mocy biernej. Wtedy nie spada sama energia z paneli czy źródła, tylko dostępna moc czynna na wyjściu.
| cos φ | Maks. P przy S = 5 kVA | Co to oznacza |
|---|---|---|
| 1,0 | 5,0 kW | Cały limit idzie na moc czynną |
| 0,95 | 4,75 kW | Niewielka część mocy pozornej obsługuje składową bierną |
| 0,90 | 4,5 kW | Około 10% zapasu pracuje poza mocą czynną |
| 0,80 | 4,0 kW | Ograniczenie staje się już bardzo odczuwalne |
Na tym etapie widać, że opór bierny nie jest akademickim szczegółem. On bezpośrednio wpływa na nagrzewanie przewodów, spadki napięcia i dobór urządzeń. Z mojego punktu widzenia to jeden z najczęściej bagatelizowanych parametrów przy prostych projektach elektrycznych.
W energetyce rozproszonej, zwłaszcza PV, te zależności mają już bardzo praktyczne konsekwencje.
Dlaczego ma znaczenie w fotowoltaice i przy doborze falownika

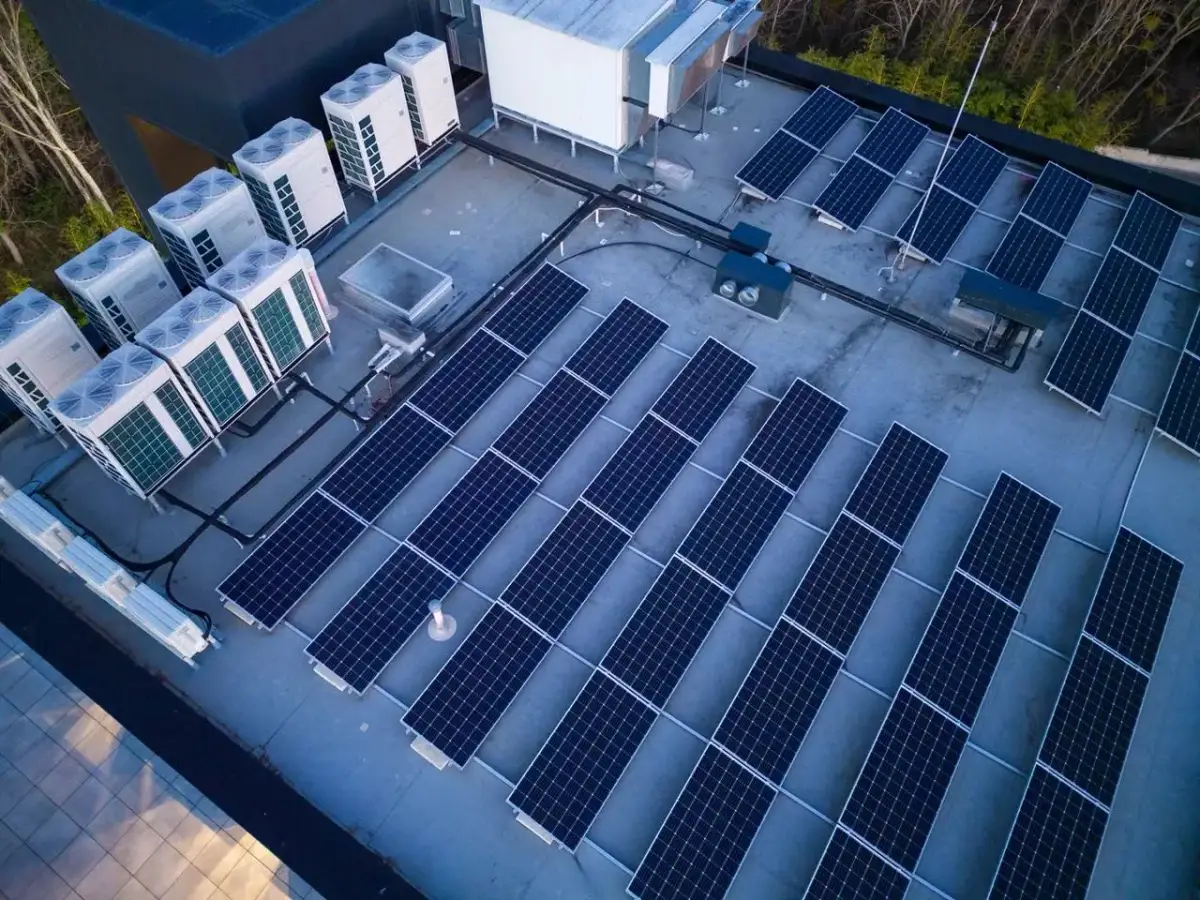

W instalacjach fotowoltaicznych temat nie kończy się na tym, ile paneli zmieści się na dachu. Falownik pracuje z siecią, a sieć ma swoje wymagania dotyczące napięcia, prądu i możliwości regulacji mocy biernej. W praktyce oznacza to, że nowoczesny inwerter może nie tylko oddawać energię, ale też wspierać stabilność napięcia przez odpowiednie sterowanie mocą bierną.
To ważne szczególnie wtedy, gdy instalacja jest podłączona do długich linii, lokalna sieć bywa „miękka”, a napięcie rośnie przy dużej produkcji z PV. W takich warunkach regulacja cos φ albo trybów typu Q(U) pomaga utrzymać parametry sieci w ryzach. Z drugiej strony trzeba pamiętać, że każdy dodatkowy udział mocy biernej zmniejsza zapas mocy pozornej, więc falownik może ograniczyć moc czynną, jeśli pracuje blisko swoich granic.
W praktyce patrzę na trzy rzeczy: moc pozorną urządzenia, wymagania operatora sieci i odległość od punktu przyłączenia. Dla instalacji domowej to często wystarcza, ale przy większych systemach PV, magazynach energii albo układach z wieloma falownikami już nie. Wtedy opór bierny przestaje być teorią, a staje się jednym z parametrów do realnego policzenia.
Żeby nie zgubić sensu obliczeń, warto zebrać kilka zasad, które ratują przed najczęstszymi błędami.
Na co zwrócić uwagę, żeby nie pomylić teorii z praktyką
Najczęstsze problemy nie wynikają z trudnych wzorów, tylko z drobnych zaniedbań. Z własnej praktyki wiem, że właśnie one psują wynik częściej niż sam brak wiedzy o wzorze.
- Zawsze dopasuj wzór do częstotliwości, bo 50 Hz i 60 Hz dają inne wyniki.
- Nie zakładaj, że element jest idealny; cewki mają rezystancję uzwojenia, a kondensatory mają ESR, czyli równoważną rezystancję szeregową.
- Rozdziel opór czynny, opór bierny i impedancję, bo to nie są synonimy.
- Kontroluj rezonans przy filtrach, długich przewodach i układach LC, bo tam łatwo o niechciane skoki prądu.
- W instalacji PV zostaw zapas mocy pozornej na regulację sieci, zwłaszcza jeśli falownik ma pracować z ograniczeniem cos φ.
- Jeśli wynik wygląda podejrzanie, sprawdź jednostki: H, mH, µH oraz F, µF, nF robią ogromną różnicę.
Jeżeli sprowadzasz obliczenia do tych kilku punktów, od razu łatwiej odróżnić poprawny wynik od wyniku, który dobrze wygląda tylko na papierze. Właśnie tak traktuję ten temat: nie jako definicję do zapamiętania, ale jako narzędzie do lepszego projektowania obwodów, instalacji i systemów z falownikiem.
