Czujnik Halla - Jak działa i jak uniknąć błędów w pomiarach?

Czujnik Halla pozwala wykrywać pole magnetyczne bez styku mechanicznego, dlatego świetnie sprawdza się w automatyce, elektronice użytkowej i pomiarach prądu. Najważniejsze nie jest tu samo hasło, ale to, że jeden niewielki układ potrafi zamienić zmianę pola w stabilny sygnał elektryczny. Poniżej rozkładam to na czynniki pierwsze: od fizyki działania, przez odmiany i wyjścia, aż po praktyczne zastosowania oraz błędy, które najczęściej psują pomiar.

Jak działa efekt Halla w praktyce

Najprościej ujmując, czujnik Halla wykorzystuje zjawisko, w którym nośniki ładunku w przewodniku albo półprzewodniku są odchylane przez pole magnetyczne. Gdy przez cienką warstwę materiału płynie prąd, a z boku działa pole magnetyczne, elektrony „zbiegają” na jedną stronę, a po przeciwnej stronie pojawia się napięcie poprzeczne. To właśnie jest napięcie Halla.

Jak opisuje NIST, jego wartość rośnie wraz z natężeniem prądu i indukcją magnetyczną, a maleje przy większej grubości próbki. W praktyce oznacza to coś bardzo prostego: im mocniejsze pole i im lepiej zaprojektowany element pomiarowy, tym łatwiej uzyskać czytelny sygnał. Nie ma tu żadnej magii ani „wyczuwania” magnesu w sensie potocznym, tylko czysta fizyka: ładunki są odchylane przez siłę Lorentza.

Warto też pamiętać, że sama obecność pola nie wystarcza. Układ musi być zasilony, a jego geometria powinna być powtarzalna, bo odległość od magnesu, kształt pola i orientacja sensora mają realny wpływ na wynik. To właśnie dlatego w praktyce tak ważne są szczegóły montażu, a nie tylko sam model elementu.

Żeby z tego zjawiska zrobić użyteczny sygnał w automatyce, potrzebna jest jeszcze elektronika, która ten drobny efekt wzmocni i ustawi na właściwym poziomie.

Co siedzi wewnątrz nowoczesnego czujnika

Współczesny układ Halla to zwykle nie jest goły półprzewodnik, lecz mały system pomiarowy zamknięty w jednej obudowie. W środku znajdziesz element czuły na pole, wzmacniacz, układ kompensacji temperaturowej, filtr oraz stopień wyjściowy. W wersjach lepszej jakości pojawia się też stabilizacja typu chopper, która ogranicza dryft zera i poprawia powtarzalność w szerokim zakresie temperatur.

To ma znaczenie, bo sam sygnał z elementu pomiarowego jest bardzo mały. Gdybyś próbował go używać bez dodatkowych bloków, dostałbyś odczyt wrażliwy na szumy, temperaturę i drobne wahania zasilania. Dlatego nowoczesne układy są projektowane tak, aby dawać prostą odpowiedź: albo sygnał analogowy proporcjonalny do pola, albo sygnał cyfrowy typu „jest pole / nie ma pola”.

• Element Hall zamienia pole magnetyczne na napięcie poprzeczne.
• Wzmacniacz podnosi bardzo mały sygnał do poziomu użytecznego dla elektroniki.
• Komparator lub przetwornik porównuje sygnał z progiem i porządkuje wyjście.
• Histereza zapobiega drganiom stanu, gdy pole jest blisko granicy zadziałania.
• Stopień wyjściowy dopasowuje sygnał do mikrokontrolera, PLC albo prostego wejścia binarnego.

W praktyce to właśnie ta elektronika dodatkowa decyduje o tym, czy układ będzie stabilny w realnym urządzeniu, czy tylko „działał na stole” przy idealnym ustawieniu magnesu. Od tego już prosta droga do pytania, jakie odmiany takich układów spotyka się najczęściej.

Który typ wyjścia wybrać do konkretnego zadania

Allegro MicroSystems porządkuje cyfrowe odmiany na unipolarne, bipolarne, omnipolarne i latch, a do tego dochodzą wersje liniowe, które oddają wartość proporcjonalną do pola. Dla użytkownika ważniejsze od nazw katalogowych jest jednak to, jak dany układ zachowuje się w praktyce i czy pasuje do konkretnego zadania.

W kartach katalogowych często pojawiają się oznaczenia BOP i BRP, czyli próg zadziałania i próg zwolnienia. Różnica między nimi to histereza, a ta jest potrzebna po to, by wyjście nie przełączało się chaotycznie na granicy pola. To drobiazg, ale w praktyce robi ogromną różnicę w stabilności pracy.

Jeśli więc układ ma tylko sygnalizować obecność magnesu, wybór będzie inny niż wtedy, gdy chcesz mierzyć pozycję z większą precyzją albo śledzić obroty wirnika. I właśnie tu widać, jak szerokie ma zastosowanie w elektryce i automatyce.

Gdzie ten pomiar daje przewagę w elektryce i energetyce

Największa siła tego rozwiązania polega na tym, że działa bez kontaktu i dobrze znosi ruch. Dlatego spotkasz je w silnikach BLDC, układach pozycjonowania, licznikach obrotów, sterowaniu wentylatorami, a także w pomiarze prądu DC. W systemach energetycznych i fotowoltaicznych takie czujniki są przydatne szczególnie tam, gdzie trzeba kontrolować przepływ energii, pozycję elementu wykonawczego albo pracę chłodzenia.

W praktyce najczęściej wykorzystuję je w czterech obszarach:

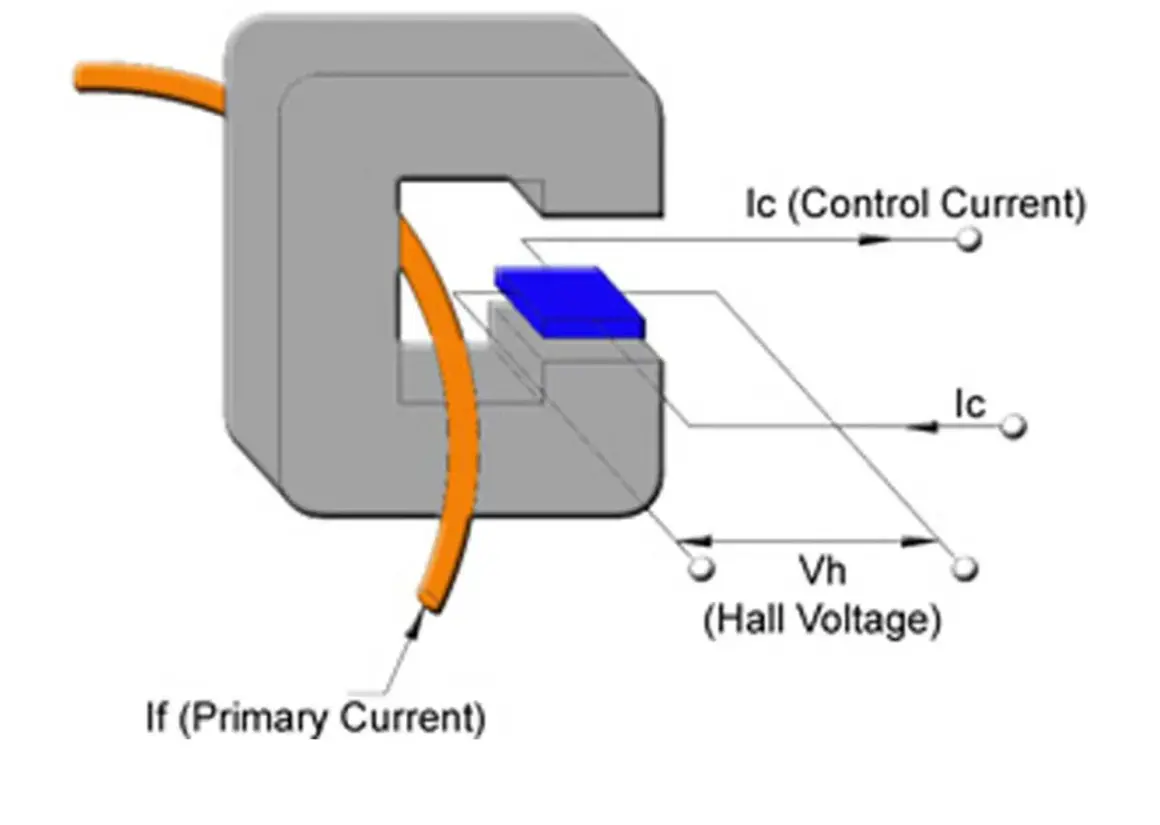

• Pomiar prądu DC w falownikach, magazynach energii i układach ładowania, gdzie liczy się bezkontaktowy odczyt i galwaniczna separacja toru pomiarowego od obwodu mocy.
• Pozycjonowanie siłowników, klap, pokryw i mechanizmów śledzenia słońca, bo brak styków oznacza mniejsze zużycie i mniej awarii.
• Pomiary obrotów w wentylatorach, pompach i małych napędach, gdzie potrzebna jest informacja o prędkości lub impulsie referencyjnym.
• Komutacja silników BLDC, bo układ potrafi odczytać położenie wirnika nawet przy bardzo małej prędkości, a czasem także przy zatrzymaniu.

To właśnie przewaga nad czujnikami indukcyjnymi w części zastosowań: Hall dobrze radzi sobie z położeniem statycznym i z bardzo wolnym ruchem, podczas gdy indukcyjny czujnik zwykle potrzebuje ruchu, żeby wygenerować czytelny sygnał. Z drugiej strony nie jest to rozwiązanie uniwersalne, bo w trudnym środowisku mechanicznie prostszy czujnik indukcyjny bywa bardziej odporny.

Żeby taki układ działał przewidywalnie, trzeba jednak dobrze dobrać zasilanie, logikę wyjścia i samą geometrię magnesu. To prowadzi już do praktyki montażu.

Jak dobrać i podłączyć układ bez zbędnych prób

Jeżeli dobieram taki czujnik do projektu, zaczynam od trzech pytań: co mierzę, jakie mam zasilanie i do czego podłączam wyjście. Dopiero potem patrzę na czułość, zakres temperatur i dopuszczalny odstęp od magnesu. Wiele problemów bierze się z tego, że ktoś wybiera „dobry czujnik”, ale nie do swojego układu.

1. Najpierw określ funkcję - położenie, prędkość, prąd, czy tylko stan krańcowy.
2. Sprawdź napięcie zasilania - typowe układy pracują w niskich zakresach logicznych, ale wersje przemysłowe i automotive bywają przygotowane do wyższych napięć.
3. Dobierz typ wyjścia - open-collector wymaga rezystora podciągającego, a push-pull daje wygodniejsze podłączenie do wejść cyfrowych.
4. Ustal pole i odstęp - zbyt mała szczelina może powodować przesterowanie, a zbyt duża brak zadziałania.
5. Nie ignoruj materiału obudowy - stal i inne materiały ferromagnetyczne potrafią zmienić tor pola i przesunąć próg działania.
6. Testuj w docelowej geometrii - pomiar „na stole” z luźno przyłożonym magnesem prawie nigdy nie zastąpi testu w finalnym montażu.

W prostych układach wystarcza multimetr i magnes, ale przy bardziej wymagających projektach naprawdę warto podejrzeć sygnał oscyloskopem. Wtedy od razu widać, czy problemem jest brak podciągania, zbyt mała histereza, zakłócenia od przewodów, czy po prostu zbyt słabe pole. Jeśli mimo to odczyt nadal jest niestabilny, problem zwykle leży nie w samym układzie, tylko w montażu.

Jak ograniczyć błędy i wydłużyć żywotność układu

Najczęstsze awarie w takich rozwiązaniach nie są spektakularne. Zwykle chodzi o rzeczy przyziemne: zły biegun magnesu, za duży luz, przewód poprowadzony obok źródła zakłóceń albo metalowy wspornik, który osłabia pole. To dobre miejsce, żeby spojrzeć na objawy po objawach, bo wtedy diagnoza jest po prostu szybsza.

Jeżeli mam podać jedną praktyczną radę, to brzmi ona tak: nie kupuj „mocniejszego” modelu na ślepo, tylko sprawdź pole, geometrię i sposób montażu. W większości projektów właśnie to decyduje o niezawodności, a nie sama nazwa układu. Gdy te trzy rzeczy są dobrze ustawione, sensor Halla staje się bardzo solidnym elementem układu, zwłaszcza tam, gdzie liczy się bezkontaktowy pomiar i długa żywotność.
