Regulator napięcia odpowiada za to, żeby akumulator dostawał stabilne ładowanie, a instalacja elektryczna nie była raz niedoładowana, raz przeładowana. Gdy element zaczyna szwankować, objawy bywają mylące: słabnie bateria, migają kontrolki, pojawiają się skoki świateł albo rozruch robi się ciężki. Poniżej pokazuję, jak sprawdzić regulator napięcia miernikiem, jak odczytać wynik i kiedy sam pomiar nie wystarczy, bo problem leży gdzie indziej.
Najważniejsze wnioski z diagnostyki ładowania
- Pomiar zaczynaj od akumulatora przy zgaszonym silniku: zdrowa bateria 12 V zwykle pokazuje 12,6-12,8 V po chwili postoju.
- Na pracującym silniku napięcie ładowania najczęściej mieści się w okolicach 13,8-14,4 V, ale w autach z inteligentnym ładowaniem bywa zmienne.
- Jeżeli napięcie stale przekracza 14,8 V albo spada poniżej 13,3 V pod obciążeniem, układ wymaga dalszej diagnostyki.
- Sam regulator nie jest jedynym podejrzanym: winne mogą być też przewody masowe, pasek alternatora, mostek prostowniczy lub sam akumulator.
- Test na stole ma sens głównie wtedy, gdy regulator jest osobnym modułem i znasz jego pinout oraz wymagania zasilania.
- Po wykryciu awarii warto sprawdzić także stan baterii, bo przeładowanie i długie niedoładowanie potrafią ją trwale osłabić.
Co kontroluje regulator i dlaczego akumulator zdradza problem jako pierwszy
Regulator nie „produkuje” prądu, tylko utrzymuje napięcie ładowania w bezpiecznym zakresie. W praktyce pilnuje, żeby alternator lub inny układ ładowania nie podał zbyt małego napięcia, przez które akumulator nie doładuje się do końca, ani zbyt wysokiego, które zaczyna gotować elektrolit, obciąża elektronikę i skraca życie baterii.
Dlatego właśnie akumulator jest najlepszym punktem odniesienia. To on najszybciej pokaże, że coś jest nie tak: napięcie spoczynkowe spada, auto gorzej odpala, a przy jeździe włącza się cała seria objawów pobocznych. Ja zwykle zaczynam od prostego założenia: jeśli bateria nie dostaje właściwego ładowania, trzeba najpierw ustalić, czy winny jest sam regulator, czy cały układ ładowania, bo te dwie rzeczy łatwo pomylić.
W autach, motocyklach i prostych systemach 12 V logika jest podobna, a w instalacjach z akumulatorami fotowoltaicznymi dochodzi tylko jeden ważny szczegół: dokładne wartości graniczne zależą od typu baterii i ustawień regulatora ładowania. To właśnie od pomiaru napięcia najlepiej zacząć dalszą diagnostykę.

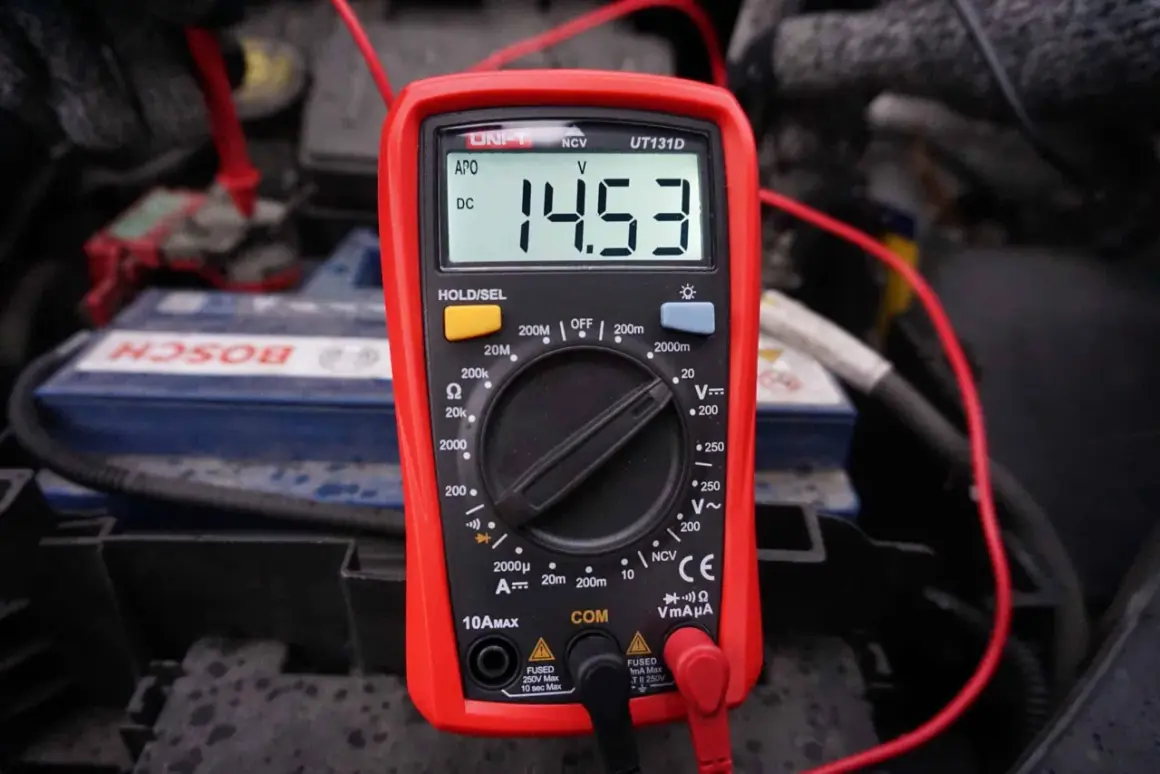

Jak sprawdzić regulator napięcia miernikiem krok po kroku
Do podstawowego testu wystarczy zwykły multimetr cyfrowy. Ustaw go na pomiar napięcia stałego, najlepiej w zakresie 20 V albo na auto-range. Jeśli masz dostęp do akumulatora w aucie, motocyklu lub ładowanym zestawie 12 V, zrób pomiary w trzech momentach: przy wyłączonym silniku, na biegu jałowym i pod umiarkowanym obciążeniem.
- Zmierz napięcie spoczynkowe akumulatora. Odczekaj co najmniej 20-30 minut po wyłączeniu ładowania albo jazdy. Czerwoną sondę przyłóż do plusa, czarną do minusa.
- Uruchom silnik i odczytaj napięcie na klemach. Na biegu jałowym układ powinien przejść na ładowanie. Nie oceniaj wyniku po jednej sekundzie, tylko po krótkiej stabilizacji.
- Podnieś obroty do około 2000 obr./min. Napięcie zwykle powinno się utrzymywać w podobnym zakresie, bez dużych skoków.
- Włącz odbiorniki. Światła mijania, dmuchawa, ogrzewanie szyby czy wycieraczki pokażą, czy regulator radzi sobie pod obciążeniem.
- Jeśli masz dostęp, sprawdź punkt B+ alternatora i masę. Duża różnica między pomiarem na alternatorze i na akumulatorze sugeruje problem z przewodami, połączeniami albo masą, a nie z samym regulatorem.
Jeżeli układ jest zamontowany w pojeździe, uważaj na paski, wentylator i ruchome elementy. Taki test jest prosty, ale tylko wtedy daje sensowny wynik, gdy mierzysz spokojnie i bez pośpiechu. Wystarczy jedno słabe połączenie sondy, żeby diagnoza poszła w złą stronę.
Jak odczytać napięcia i nie wydać wyroku za wcześnie
Sam odczyt z miernika niewiele znaczy bez kontekstu. Najpierw patrzę na wartość spoczynkową, potem na napięcie ładowania, a dopiero na końcu na zachowanie układu pod obciążeniem. W zwykłym systemie 12 V przyjmuje się orientacyjnie takie zakresy:
| Sytuacja | Odczyt orientacyjny | Wniosek |
|---|---|---|
| Akumulator po postoju | 12,6-12,8 V | Stan prawidłowy dla dobrze naładowanej baterii |
| Akumulator po postoju, ale wyraźnie niżej | 12,2-12,4 V | Bateria jest częściowo rozładowana albo zużyta |
| Silnik pracuje, brak dużego obciążenia | 13,8-14,4 V | Układ ładowania działa typowo |
| Silnik pracuje, napięcie stale wysokie | Powyżej 14,8 V | Podejrzenie przeładowania i awarii regulatora |
| Silnik pracuje, napięcie niskie | Poniżej 13,3 V | Ładowanie jest zbyt słabe albo niestabilne |
W systemach 24 V wartości są w przybliżeniu podwojone. W praktyce oznacza to, że zamiast 13,8-14,4 V szukasz zwykle około 27,6-28,8 V. Trzeba też uwzględnić typ akumulatora: AGM często toleruje nieco wyższe napięcie ładowania niż klasyczny kwasowo-ołowiowy, a w systemach z inteligentnym ładowaniem odczyt może chwilowo spadać poniżej 14 V i nadal być poprawny.
Najważniejsze jest nie tyle samo napięcie, ile stabilność. Jeśli miernik pokazuje skoki o kilka dziesiątych wolta przy lekkiej zmianie obciążenia, to już sygnał ostrzegawczy. Gdy wyniki są na granicy, warto jeszcze porównać regulator z akumulatorem, alternatorem i przewodami, bo tu najłatwiej o błędną diagnozę.
Jak odróżnić awarię regulatora od słabego akumulatora albo alternatora
To jest moment, w którym najwięcej osób myli przyczynę ze skutkiem. Słaby akumulator potrafi sprawiać wrażenie uszkodzonego regulatora, a kiepska masa albo luźny pasek alternatora potrafią udawać awarię całego układu ładowania. Ja rozdzielam to tak:
| Objaw | Co częściej jest przyczyną | Co sprawdzić jako następne |
|---|---|---|
| Akumulator słaby na postoju, ale ładowanie po odpaleniu jest prawidłowe | Sama bateria | Test pojemności, wiek akumulatora, pobór prądu na postoju |
| Napięcie ładowania stale zbyt niskie | Alternator, pasek, połączenia, regulator | Napięcie na alternatorze, masa, stan paska i napinacza |
| Napięcie stale zbyt wysokie | Regulator napięcia | Kontrola regulatora, przewodów wzbudzenia i zasilania |
| Napięcie skacze wraz z obrotami lub drganiami | Złe połączenie, szczotki, zużyte pierścienie, regulator | Wtyczki, przewody masowe, elementy alternatora |
| Pojawia się napięcie poprawne, ale elektronika wciąż wariuje | Tętnienia z alternatora lub uszkodzony mostek prostowniczy | Pomiar AC i kontrola prostownika |
Właśnie dlatego nie zamykam diagnozy po jednym pomiarze. Jeśli napięcie wygląda poprawnie, a objawy zostają, sprawdzam jeszcze tętnienia napięcia i spadki na przewodach. Taki krok często pokazuje, że winny jest nie sam regulator, tylko mostek prostowniczy, masa albo zużyte złącze.

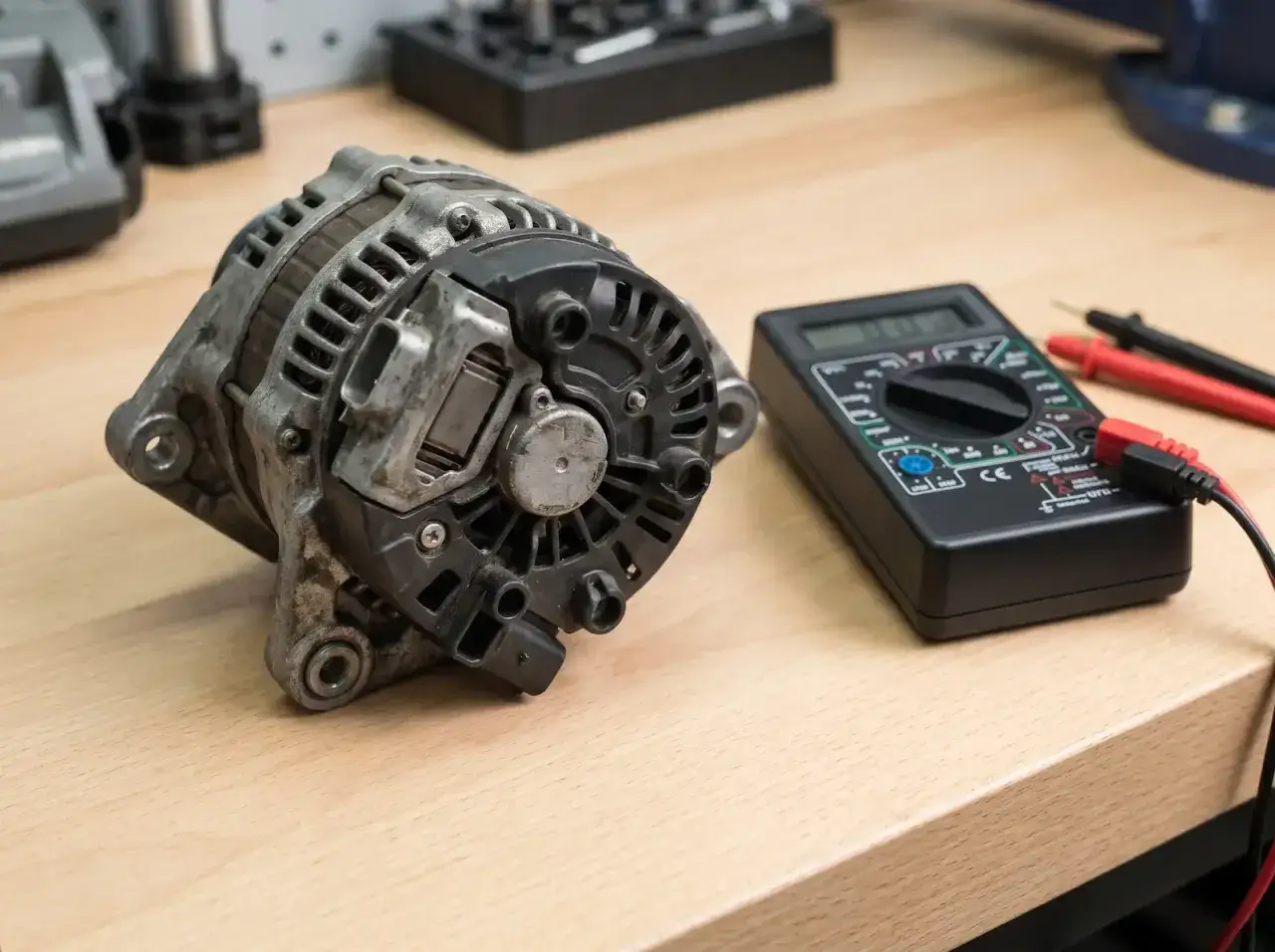

Test na stole, gdy regulator jest wyjęty z pojazdu
Benchtest, czyli sprawdzenie poza pojazdem, ma sens głównie wtedy, gdy regulator jest osobnym modułem i znasz jego schemat pinów. Wtedy można ocenić, czy przy zasilaniu i obciążeniu utrzymuje właściwy poziom napięcia. Sama kontrola oporności omomierzem nie daje pełnej odpowiedzi, bo półprzewodniki potrafią wyglądać poprawnie „na zimno”, a psuć się dopiero pod obciążeniem lub po nagrzaniu.
Gdy regulator jest osobnym modułem
Sprawdzasz najpierw identyfikację wyprowadzeń, potem podajesz mu zasilanie zgodnie z dokumentacją i mierzysz napięcie na wyjściu. Jeśli napięcie od razu ucieka za wysoko, albo nie pojawia się w ogóle, moduł jest podejrzany. Jeżeli po rozgrzaniu zaczyna pływać o kilkaset miliwoltów, to także zły znak. Taki wynik jest ważny, bo awarie termiczne potrafią ujawniać się tylko po kilku minutach pracy.
Przeczytaj również: Impedancja - dlaczego to nie to samo co opór? Poznaj wzory i błędy
Gdy regulator jest zintegrowany z alternatorem
Tu sprawa jest trudniejsza. Współczesne alternatory często mają regulator w jednej obudowie ze szczotkami, a w nowszych autach sterowanie dodatkowo przejmuje elektronika pojazdu. W takim układzie test na stole bywa niepełny, dlatego bardziej wiarygodny jest pomiar na samochodzie z obciążeniem. To ograniczenie warto znać, żeby nie wymieniać sprawnego elementu tylko dlatego, że prosty test poza autem nic nie pokazał.
Jeżeli masz instalację 12/24 V z akumulatorem w systemie off-grid lub z ładowaniem z alternatora, obowiązuje ta sama zasada: regulator ma utrzymać stabilne napięcie, a nie tylko „coś pokazać” na mierniku. Dopiero pod obciążeniem wychodzi, czy działa naprawdę.
Najczęstsze błędy przy diagnostyce ładowania
Większość pomyłek nie wynika z braku wiedzy, tylko z pośpiechu. Oto rzeczy, które najczęściej zniekształcają wynik:
- Pomiar w złym trybie miernika. Ustawienie AC zamiast DC daje bezwartościowy odczyt przy badaniu akumulatora i ładowania.
- Sprawdzenie tylko na biegu jałowym. Układ może wyglądać dobrze na wolnych obrotach, a sypać się pod obciążeniem.
- Badanie świeżo po ładowaniu akumulatora. Powierzchniowy ładunek potrafi zawyżyć wynik i zamaskować problem.
- Złe punkty masy. Tleniona śruba albo brudna klema potrafią udawać uszkodzony regulator.
- Ignorowanie paska i napinacza. Ślizgający się pasek obniża ładowanie, choć sam regulator może być sprawny.
- Nieuwzględnienie inteligentnego ładowania. W nowszych autach napięcie bywa sterowane dynamicznie przez ECU, więc jeden odczyt nie wystarcza.
Ja zawsze traktuję takie błędy jako pierwszy filtr. Jeśli od razu wykluczysz je z równania, zostaje mniejszy zestaw podejrzanych i szybciej dochodzisz do właściwego elementu. To oszczędza czas, ale też chroni akumulator przed dalszym niszczeniem.
Co zrobić po potwierdzeniu awarii regulatora
Gdy pomiar potwierdza problem, nie kończ diagnostyki na samym regulatorze. Najpierw sprawdź, czy element jest wymienny osobno, czy stanowi część alternatora. W wielu współczesnych konstrukcjach rozsądniejsza jest wymiana całego modułu lub regeneracja, bo regulator, szczotki i część mechaniczna pracują razem. W starszych układach osobny regulator można wymienić bez rozbierania całego alternatora.
Po awarii przeładowania obowiązkowo oceniam też stan akumulatora. Bateria, która przez dłuższy czas dostawała za wysokie napięcie, może mieć spadek pojemności nawet wtedy, gdy nadal „kręci”. W praktyce oznacza to dodatkowy test obciążeniowy albo przynajmniej porównanie napięcia spoczynkowego po pełnym ładowaniu. Jeśli używasz akumulatora AGM, żelowego albo LiFePO4, nie zakładaj z automatu tych samych progów ładowania co w zwykłym kwasie.
Po wymianie regulatora lub alternatora wróć do tych samych trzech pomiarów: spoczynek, jałowe obroty, obciążenie. To najprostszy sposób, żeby potwierdzić, że układ naprawdę wrócił do normy, a nie tylko chwilowo wygląda lepiej.
Najkrótsza droga do pewnej diagnozy bez zgadywania
Jeżeli miałbym ująć cały proces w jednym zdaniu, powiedziałbym tak: najpierw sprawdzasz akumulator, potem napięcie ładowania pod obciążeniem, a dopiero na końcu sam regulator. Ta kolejność działa w samochodach, motocyklach i w wielu układach 12 V z baterią, bo od razu oddziela objawy od przyczyny.
W praktyce najbardziej opłaca się reagować wcześnie. Zbyt wysokie napięcie potrafi zniszczyć akumulator szybciej, niż się wydaje, a zbyt niskie ładowanie zostawia cię z baterią, która z każdym dniem ma coraz mniej rezerwy. Dlatego jeśli wyniki są graniczne, nie odkładaj tematu na później i sprawdź jeszcze przewody, masę oraz sam układ ładowania, zanim uznasz winę jednego elementu.
