Gdy planujesz połączenie szeregowe akumulatorów, najważniejsze jest jedno: ten układ podnosi napięcie, ale nie dodaje pojemności. W praktyce oznacza to, że dwa akumulatory 12 V tworzą bank 24 V, a cztery - 48 V, co ma duże znaczenie w instalacjach solarnych, kamperach i systemach off-grid. Ja patrzę na taki układ przede wszystkim przez pryzmat kompatybilności z falownikiem, regulatorem ładowania i odbiornikami, bo to właśnie tam najczęściej pojawiają się kosztowne błędy.
Najważniejsze jest dopasowanie napięcia całego banku, a nie zwiększanie pojemności.
- W szeregu napięcia się sumują, a pojemność w Ah pozostaje taka sama.
- Do jednego stringu trzeba dobierać akumulatory tego samego typu, modelu, wieku i najlepiej podobnym stanie naładowania.
- Wyższe napięcie oznacza niższy prąd dla tej samej mocy, więc mniejsze spadki napięcia i cieńsze przewody.
- Najwięcej szkód robią: mieszanie różnych baterii, nierówne przewody, błędny dobór ładowarki i pobieranie energii z połowy banku.
- W fotowoltaice układ szeregowy ma sens szczególnie wtedy, gdy system pracuje na 24 V lub 48 V.
Jak działa szeregowy układ akumulatorów

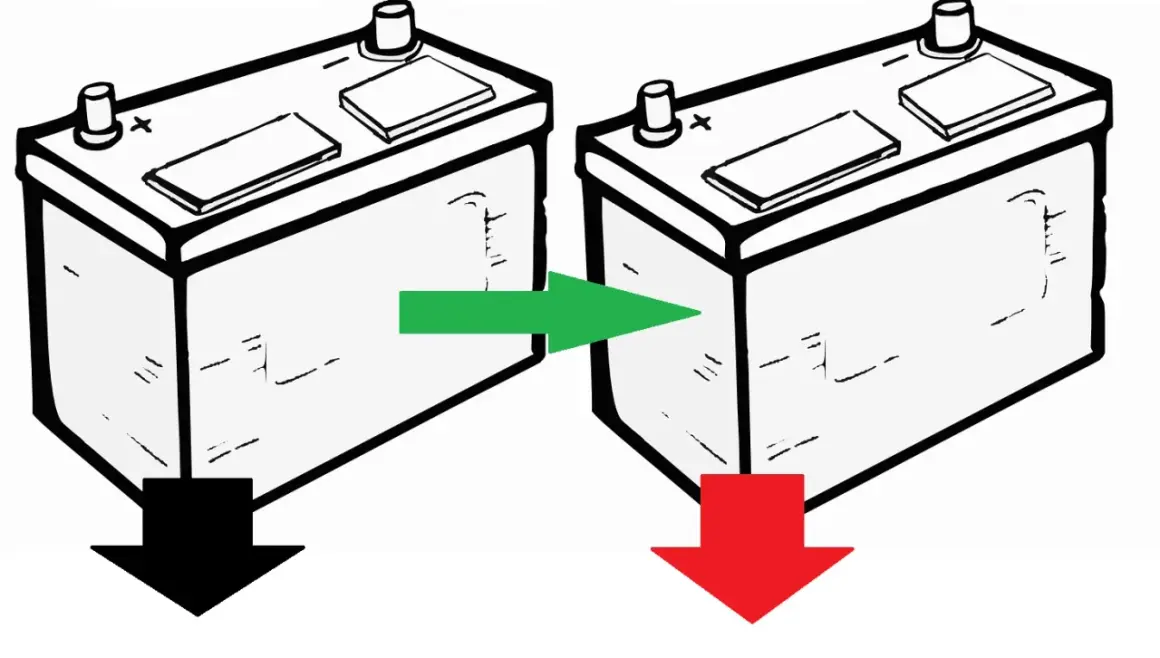

Szeregowe łączenie polega na tym, że dodatni biegun jednego akumulatora łączy się z ujemnym biegunem następnego. Elektrycznie dzieje się tu rzecz prosta, ale bardzo ważna: napięcia się dodają, natomiast pojemność wyrażona w amperogodzinach pozostaje taka sama jak w pojedynczym ogniwie. Jeśli więc zestawiasz dwa akumulatory 12 V 100 Ah, otrzymujesz bank 24 V 100 Ah, a nie 24 V 200 Ah.
| Parametr | Co dzieje się w szeregu | Praktyczny efekt |
|---|---|---|
| Napięcie | Sumuje się | 2 x 12 V = 24 V, 4 x 12 V = 48 V |
| Pojemność Ah | Pozostaje taka sama | Nie zyskujesz dłuższego czasu pracy tylko przez samo połączenie |
| Prąd | Jest taki sam w każdym akumulatorze | Jeden słabszy element ogranicza cały string |
| Moc | Może być wyższa przy wyższym napięciu systemu | Łatwiej zasilić większy falownik bez bardzo grubych kabli |
To rozróżnienie ma ogromne znaczenie w praktyce. Dla odbiornika o mocy 2000 W prąd po stronie 12 V to około 167 A, przy 24 V spada do około 83 A, a przy 48 V do około 42 A. Im niższy prąd, tym mniejsze straty na przewodach i mniejsza szansa, że instalacja zacznie się grzać. To właśnie dlatego w większych systemach PV i off-grid wyższe napięcie często jest po prostu rozsądniejsze. To jednak działa dobrze tylko wtedy, gdy ogniwa są do siebie dobrane, więc zaraz przechodzę do tego, co sprawdzić przed złożeniem banku.
Jak dobrać akumulatory, żeby bank pracował równo
Jeśli miałbym wskazać jedną rzecz, która najbardziej decyduje o trwałości takiego układu, byłaby to zgodność akumulatorów. W jednym szeregu najlepiej łączyć baterie tej samej technologii, pojemności, modelu i zbliżonego wieku. W idealnym wariancie pochodzą z tej samej serii produkcyjnej i mają podobną historię pracy. Różnice w pojemności, oporze wewnętrznym czy stopniu zużycia sprawiają, że jedne ogniwa ładują się i rozładowują szybciej od innych, a cały bank zaczyna się rozjeżdżać.
| Co powinno się zgadzać | Dlaczego to ważne | Co grozi przy różnicach |
|---|---|---|
| Technologia | AGM, żel, kwasowe i LiFePO4 pracują inaczej | Nierówne ładowanie, szybsza degradacja, błędy BMS |
| Pojemność | Wpływa na to, jak szybko każdy akumulator osiąga graniczne napięcia | Słabszy akumulator ogranicza cały string |
| Wiek i liczba cykli | Zużycie zmienia parametry elektryczne | Bank starzeje się nierówno |
| Stan naładowania przed połączeniem | Minimalizuje duży prąd wyrównawczy | Iskrzenie, nagłe obciążenie, stres dla ogniw |
| Możliwości BMS i ładowarki | Litowe pakiety muszą być chronione w odpowiednim zakresie napięć | Odcinanie ładowania, blokady, skrócenie życia baterii |
W przypadku litowych banków BMS, czyli układ zarządzania baterią, pilnuje napięć, temperatury i ochrony ogniw. Przy akumulatorach kwasowo-ołowiowych większe znaczenie ma wyrównanie stanu naładowania przed spięciem oraz późniejsza kontrola, czy jeden element nie jest stale niedoładowany albo przeładowany. Jeśli widzę w projekcie mieszankę starych i nowych baterii, traktuję to jako sygnał ostrzegawczy. Takie połączenie czasem da się uruchomić, ale zwykle kończy się szybszym zużyciem i większą liczbą problemów serwisowych. Sama zgodność nie wystarczy, dlatego w następnym kroku pokazuję bezpieczny sposób łączenia.
Jak wykonać połączenie krok po kroku
- Odłącz całe zasilanie i ładowanie. Zanim połączysz akumulatory, wyłącz falownik, odłącz regulator ładowania i upewnij się, że w instalacji nie ma aktywnego poboru prądu.
- Wyrównaj stan naładowania. Każdy akumulator powinien mieć zbliżone napięcie spoczynkowe. W praktyce przed pierwszym złożeniem banku ładuję je osobno, żeby ograniczyć prądy wyrównawcze.
- Połącz plus z minusem. To podstawowa zasada szeregu. Nie łącz plusów ze sobą i nie rób przypadkowych mostków między skrajnymi zaciskami.
- Użyj identycznych przewodów. Długość i przekrój kabli powinny być takie same, jeśli kilka akumulatorów pracuje w jednym stringu. Nierówne połączenia powodują nierówny rozkład prądu.
- Zabezpiecz układ bezpiecznikiem i rozłącznikiem DC. W razie zwarcia nie chcesz, żeby cały bank oddał energię bez ograniczenia. Bezpiecznik dobiera się do prądu instalacji, a nie „na oko”.
- Zmierz napięcie całego banku. Multimetr to najprostsza kontrola poprawności. Jeśli wynik odbiega od oczekiwanego, lepiej zatrzymać się na tym etapie niż uruchamiać system w ciemno.
W większych bankach ważne jest też to, by nie pobierać energii z jednego środkowego akumulatora, jeśli całość ma pracować jako 24 V albo 48 V. Taki skrót prowadzi do nierównowagi. Jeśli potrzebujesz dodatkowego napięcia pomocniczego, lepiej użyć przetwornicy DC-DC niż „podkradać” prąd z połowy szeregu. Po zmontowaniu układu najwięcej szkód robią już drobne zaniedbania, więc warto znać typowe błędy.
Najczęstsze błędy, które skracają żywotność banku
W praktyce widzę kilka powtarzających się problemów. To nie są spektakularne awarie, tylko drobne błędy, które po kilku miesiącach albo sezonach zaczynają kosztować najwięcej.
- Mieszanie różnych akumulatorów w jednym stringu. Jeden nowy element w starym banku zwykle nie poprawia sytuacji, tylko przyspiesza nierówne starzenie.
- Podłączanie nieodpowiedniego ładowania. Falownik, regulator MPPT i prostownik muszą obsługiwać napięcie całego banku, a nie pojedynczej baterii.
- Różne długości przewodów. Im większa asymetria, tym większa szansa na nierówny prąd i nierówną pracę akumulatorów.
- Brak kontroli temperatury. Szczególnie przy litowych i zamkniętych bankach temperatura mocno wpływa na bezpieczeństwo i pojemność użytkową.
- Pobieranie energii z połowy szeregu. To jeden z najgorszych nawyków, bo psuje balans całej instalacji.
- Ignorowanie najsłabszego ogniwa. Jeśli jedna bateria ma niższą pojemność, cały układ zachowuje się tak, jakby był zbudowany właśnie z niej.
Do tego dochodzi jeszcze kwestia złącz. Niedokręcone końcówki, zaśniedziałe styki i słabe zaciski potrafią podnieść opór połączenia na tyle, że instalacja grzeje się pod obciążeniem. To szczególnie ważne przy wysokich prądach, bo łączenie kilku akumulatorów nie wybacza luźnych kontaktów. Gdy bank ma pracować z fotowoltaiką, dochodzi jeszcze kwestia napięcia całego systemu i doboru elektroniki.
Kiedy ten układ sprawdza się w fotowoltaice
W systemach PV i off-grid szeregowy układ akumulatorów ma sens wtedy, gdy chcesz przejść z 12 V na 24 V albo 48 V. Takie napięcie dobrze współpracuje z większymi falownikami i ogranicza prądy po stronie DC. W praktyce oznacza to mniej strat na kablach, łatwiejszy dobór zabezpieczeń i mniejsze wymagania wobec przekrojów przewodów. Ja zwykle zaczynam od pytania: ile mocy ma obsługiwać system i jak długie będą odcinki kabli między bankiem a falownikiem.
W instalacjach solarno-magazynujących bardzo pomaga też MPPT, czyli regulator śledzący punkt mocy maksymalnej. Taki kontroler dobiera punkt pracy paneli tak, by z PV wycisnąć możliwie dużo energii i bezpiecznie przekazać ją do baterii. Przy wyższym napięciu banku ten układ zwykle pracuje wygodniej, zwłaszcza gdy falownik ma już większą moc. Dla systemów rzędu kilku kilowatów 24 V bywa jeszcze akceptowalne, ale przy większych obciążeniach 48 V daje wyraźnie lepszy margines.

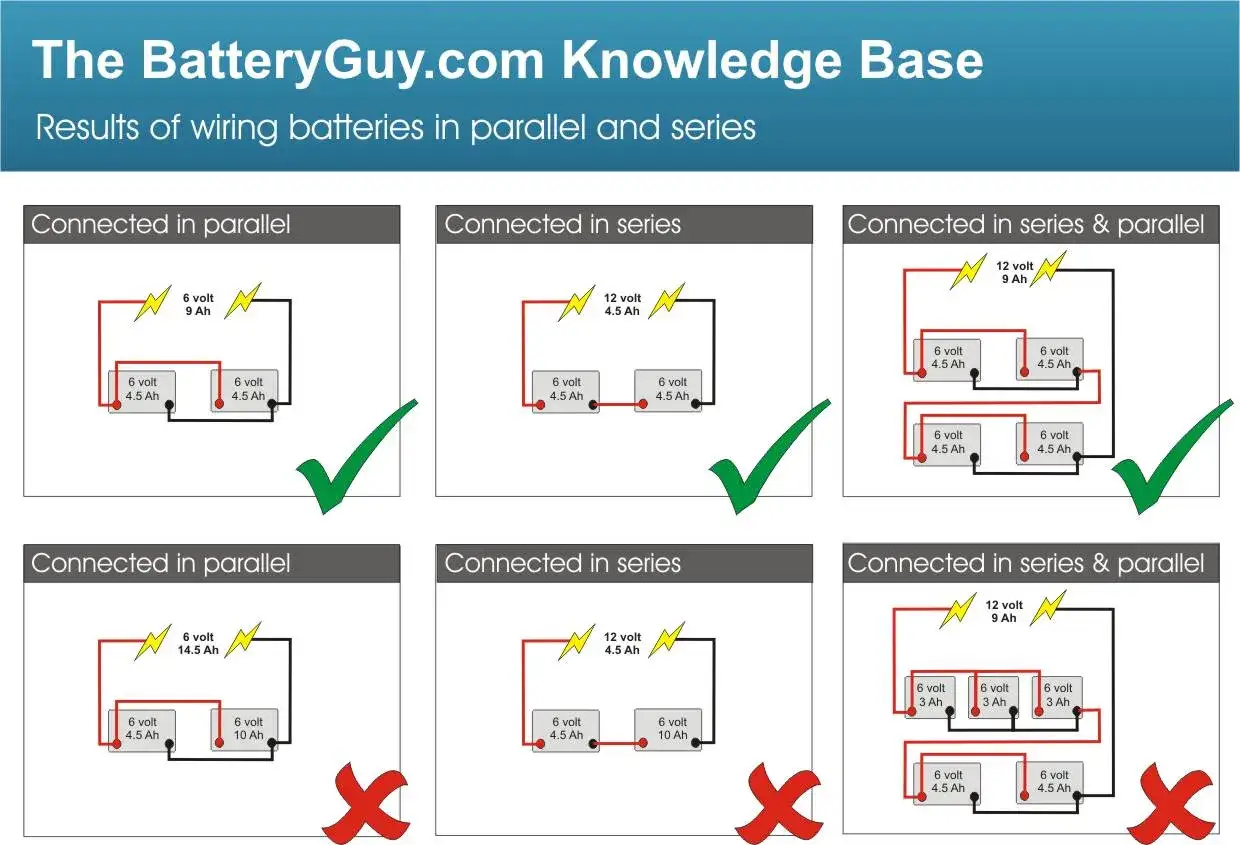

| Układ | Kiedy ma sens | Największa zaleta | Najczęstsze ograniczenie |
|---|---|---|---|
| Szeregowy | Gdy potrzebujesz wyższego napięcia systemu | Niższy prąd i mniejsze spadki napięcia | Wymaga bardzo dobrze dobranych akumulatorów |
| Równoległy | Gdy chcesz zwiększyć pojemność przy tym samym napięciu | Dłuższy czas pracy bez zmiany napięcia | Duże prądy przy większej mocy |
| Szeregowo-równoległy | Gdy trzeba podnieść napięcie i pojemność jednocześnie | Największa elastyczność projektu | Więcej połączeń do kontroli i większa złożoność |
Przykład jest prosty: jeśli masz instalację o mocy 2 kW, to z banku 12 V popłynie około 167 A, z 24 V około 83 A, a z 48 V około 42 A. To nie są abstrakcyjne liczby. Od nich zależy grubość przewodów, spadek napięcia, nagrzewanie złącz i koszt całej instalacji. Dlatego w większych projektach fotowoltaicznych wyższe napięcie bardzo często wygrywa nie dlatego, że jest modne, tylko dlatego, że jest praktyczne. Na końcu zostaje plan na kolejne sezony, bo dobrze zaprojektowany bank nie wymaga ciągłej poprawki.
Jak zaplanować bank, żeby nie wracać do niego po pierwszym sezonie
Jeśli projektuję taki układ pod własne potrzeby albo dla klienta, zawsze zostawiam niewielki zapas. Nie chodzi o przesadę, tylko o margines bezpieczeństwa dla pracy falownika, regulatora i samego banku. Najważniejsze jest też to, by od początku myśleć o serwisie: dostępie do zacisków, możliwości pomiaru napięć i łatwym odłączeniu poszczególnych elementów.
- Dobierz bank do napięcia falownika, a nie odwrotnie.
- Wybieraj akumulatory z jednej serii, najlepiej kupione w podobnym czasie.
- Zadbaj o monitoring napięcia całego banku i, jeśli to możliwe, poszczególnych baterii.
- Planuj okresowe pełne ładowanie lub wyrównanie, szczególnie w większych bankach seryjnych.
- Zostaw miejsce na serwis, bezpieczniki i wygodne odłączenie instalacji.
Jeśli planujesz połączenie szeregowe akumulatorów w systemie solarnym, myśl o nim jak o jednym organizmie, a nie o zbiorze luźnych sztuk połączonych przewodem. To napięcie całego układu, zgodność elementów i jakość montażu decydują, czy bank będzie działał stabilnie przez lata, czy zacznie sprawiać kłopoty już po kilku cyklach.
