Bezdotykowe wykrywanie napięcia to jedna z tych funkcji, które potrafią skrócić diagnostykę z kilku minut do kilku sekund. W praktyce przydaje się przy gniazdach, przewodach, rozdzielnicach, oświetleniu i prostych kontrolach serwisowych, ale tylko wtedy, gdy wiadomo, czego taki test naprawdę dowodzi, a czego nie. W tym tekście pokazuję, jak działa ta funkcja w miernikach i próbnikach, kiedy pomaga, jak używać jej rozsądnie oraz dlaczego nie zastępuje pełnego pomiaru multimetrem.
Co naprawdę daje bezdotykowe sprawdzanie napięcia
- Pozwala szybko sprawdzić, czy w pobliżu przewodu lub elementu instalacji jest obecne napięcie.
- Najlepiej sprawdza się przy obwodach AC, zwłaszcza w domowych instalacjach i prostych pracach serwisowych.
- Nie pokazuje wartości napięcia, tylko obecność pola elektrycznego, więc nie zastępuje dokładnego pomiaru.
- Przy instalacjach fotowoltaicznych i magazynach energii trzeba uważać na stronę DC, gdzie taki test zwykle nie wystarcza.
- Przed użyciem warto sprawdzić baterię, przetestować przyrząd na znanym źródle napięcia i nie ufać jednemu sygnałowi bez potwierdzenia.
Jak działa bezdotykowe wykrywanie napięcia
Ta funkcja opiera się na wykrywaniu pola elektrycznego wokół przewodu lub elementu pod napięciem. Próbnik albo multimetr z tą funkcją nie muszą dotykać gołego metalu, żeby zasygnalizować obecność napięcia. Wystarczy zbliżenie do przewodu, gniazda, zacisku albo obudowy, za którą biegnie żyła zasilająca.
To ważne rozróżnienie: bezdotykowy detektor nie mierzy napięcia w sensie liczbowym. On mówi tylko, że w pobliżu jest sygnał elektryczny wystarczający, by zadziałał czujnik. Dlatego taki przyrząd świetnie nadaje się do szybkiej orientacji, ale nie do ostatecznej oceny stanu obwodu.

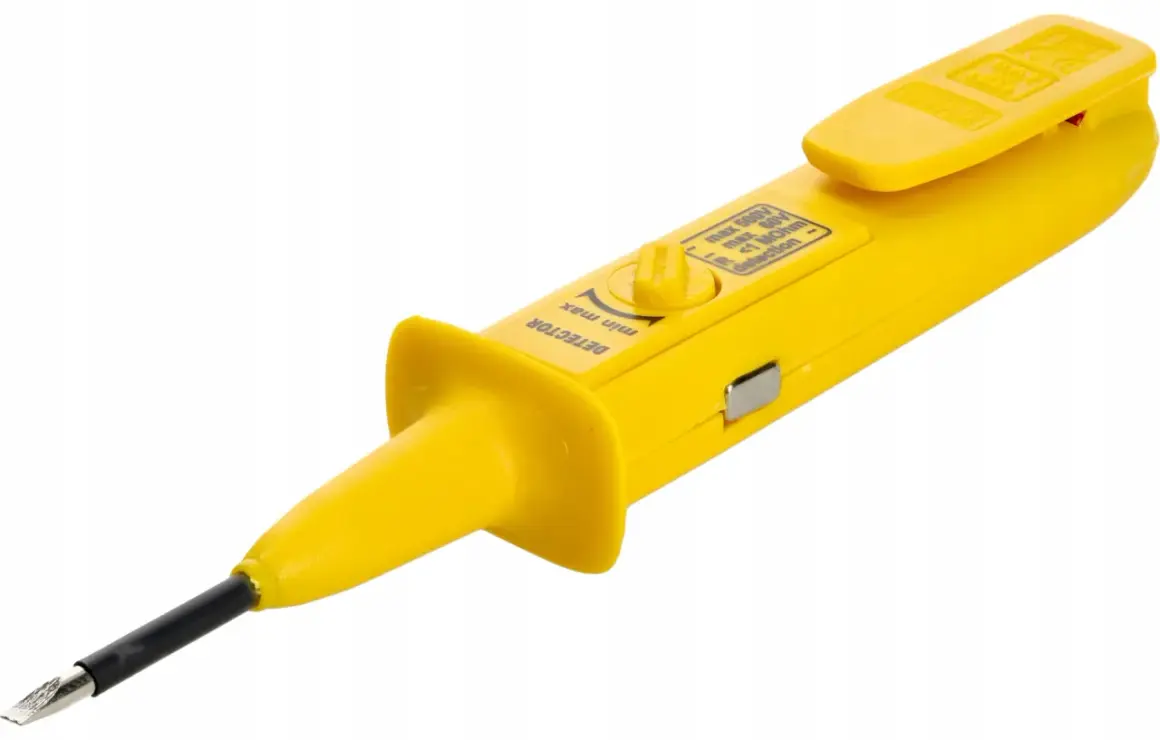

W praktyce spotyka się dwa typowe warianty. W multimetrach funkcja jest dodatkiem do klasycznych pomiarów, a w próbnikach to główne zadanie urządzenia. Z mojego punktu widzenia właśnie tu leży różnica w zastosowaniu: multimetr daje szerszą diagnostykę, a próbnik bezdotykowy daje szybkość i wygodę. To prowadzi prosto do pytania, gdzie taka funkcja naprawdę oszczędza czas.
Gdzie ta funkcja naprawdę się przydaje
Największą wartość bezdotykowe wykrywanie napięcia pokazuje w sytuacjach, w których trzeba szybko odsiać oczywiste ryzyko. Nie chodzi o zastąpienie pełnego testu, tylko o pierwszy filtr bezpieczeństwa.
- Gniazda i włączniki - szybka weryfikacja, czy przewód lub osprzęt jest zasilany.
- Rozdzielnice - orientacyjne sprawdzenie obwodu przed dalszym pomiarem.
- Oprawy oświetleniowe - przydatne przy identyfikacji zasilania w suficie lub puszce.
- Przewody i przedłużacze - wstępna kontrola ciągłości zasilania bez rozbierania instalacji.
- Falowniki i rozdzielnie AC w PV - szybki test po stronie zmiennej, gdzie ten typ detekcji bywa bardzo użyteczny.
W instalacjach fotowoltaicznych widzę jeszcze jedno praktyczne zastosowanie: przy serwisie po stronie AC można szybko sprawdzić, czy dana gałąź, wyjście falownika albo fragment rozdzielnicy jest pod napięciem. Po stronie DC, czyli na stringach paneli, przewodach stałoprądowych i wielu magazynach energii, ta funkcja zwykle nie wystarcza. Tam trzeba użyć narzędzia przeznaczonego do pomiaru DC. To właśnie odróżnienie jest kluczowe, zanim przejdziemy do samej obsługi przyrządu.
Jak używać próbnika bezdotykowego krok po kroku
Sam test jest prosty, ale prostota nie zwalnia z procedury. Ja traktuję go jak krótki, powtarzalny rytuał bezpieczeństwa, bo właśnie w powtarzalności najłatwiej wyłapać błędy.
- Sprawdź baterię i autotest - jeśli urządzenie ma słabą baterię, wynik może być fałszywy albo w ogóle się nie pojawić.
- Przetestuj przyrząd na znanym źródle napięcia - zanim zaufasz wskazaniu, sprawdź go na obwodzie, o którym wiesz, że jest pod napięciem.

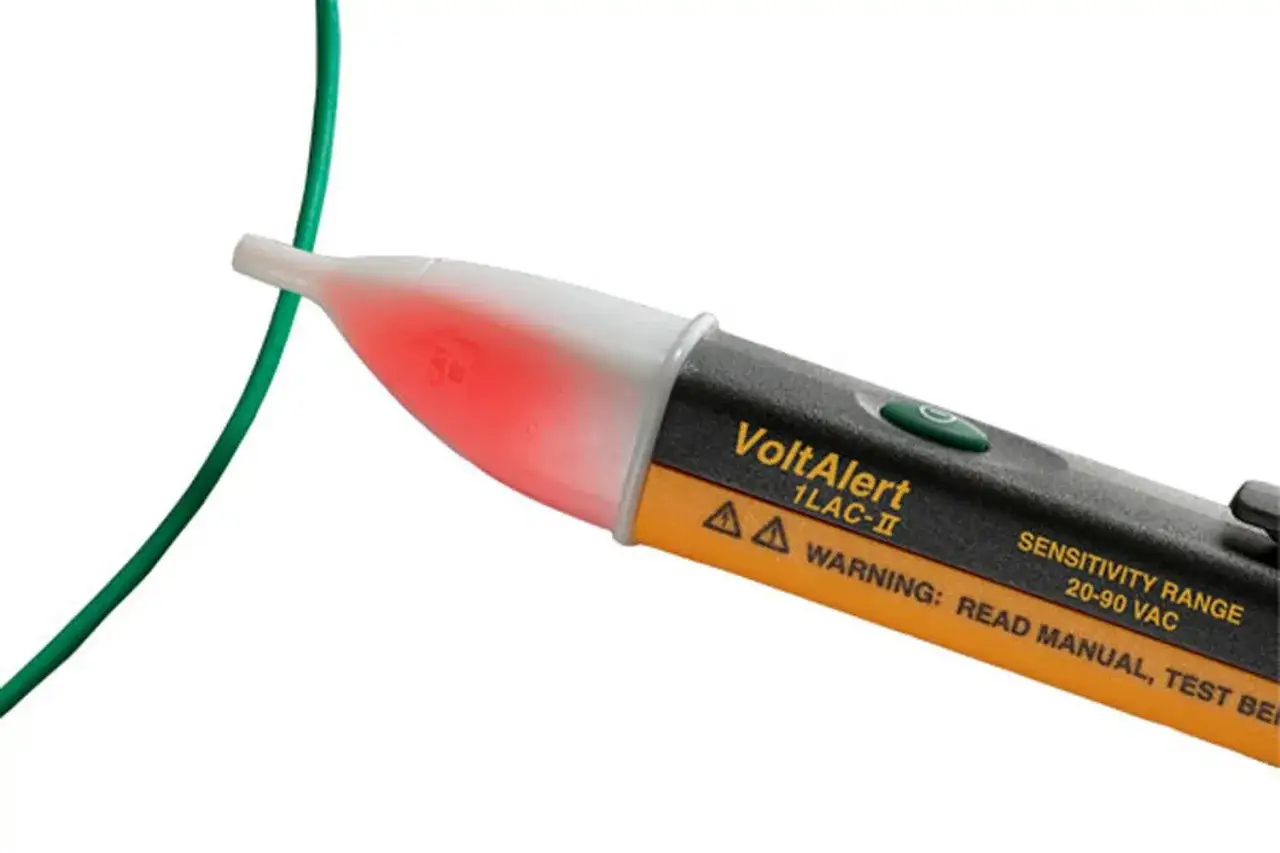

- Zbliż końcówkę do badanego miejsca - nie musisz dotykać gołego przewodu, ale trzymaj tester bardzo blisko źródła.
- Poruszaj się powoli - przesuwanie końcówki wzdłuż kabla lub obudowy pomaga znaleźć punkt, w którym sygnał jest najmocniejszy.
- Potwierdź wynik drugim krokiem - jeśli tester sygnalizuje obecność napięcia, nie traktuj tego jako finalnego werdyktu; przy pracy serwisowej potwierdź wszystko multimetrem.
- Po zakończeniu sprawdź ponownie na źródle testowym - to prosty sposób na upewnienie się, że urządzenie nie zawiodło w trakcie pracy.
W praktyce szczególnie pomaga konsekwencja: najpierw test znanego źródła, potem badany obwód, a na końcu ponowna weryfikacja działania przyrządu. Taki schemat ogranicza ryzyko, że zaufasz urządzeniu, które po prostu straciło czułość. Z tego miejsca naturalnie wchodzimy w temat błędów, bo to one najczęściej psują interpretację wyniku.
Jakie błędy najczęściej dają fałszywy spokój
Największy problem z tą funkcją polega na tym, że daje szybki sygnał, ale nie zawsze pełny kontekst. Można więc uzyskać fałszywie dodatni albo fałszywie ujemny wynik, jeśli warunki pomiaru są słabe albo jeśli ktoś oczekuje od próbnika więcej, niż ten potrafi zrobić.
Fałszywe wskazanie napięcia
Do tego dochodzi przy zakłóceniach elektromagnetycznych, pracy obok wielu przewodów, niskim poziomie baterii albo wilgotnym otoczeniu. Tego typu sygnał potrafi wyglądać wiarygodnie, choć nie wynika z rzeczywistej obecności zasilania w miejscu, które badamy.
Brak sygnału mimo napięcia
To zdarza się przy grubej izolacji, przewodach ekranowanych, zbyt dużej odległości od żyły albo napięciu niższym niż próg detekcji danego modelu. W części testerów znaczenie ma też pozycja przewodu w ścianie lub głębokość osadzenia styków w gnieździe.
Przeczytaj również: Jak sprawdzić alternator multimetrem i uniknąć problemów z ładowaniem
Mylenie detekcji z potwierdzeniem bezpieczeństwa
To najpoważniejszy błąd. Próbnik bezdotykowy może pomóc mi uniknąć pierwszego dotknięcia, ale nie jest dowodem, że obwód jest martwy. Jeśli stawką jest bezpieczeństwo człowieka albo urządzenia, po takim wstępnym teście powinien pojawić się pomiar kontaktowy i dopiero on daje pewniejszy obraz sytuacji.
Warto też pamiętać o wilgoci. W mokrym albo zawilgoconym otoczeniu wskazania potrafią być niestabilne, więc w takich warunkach lepiej najpierw osuszyć miejsce pracy lub wybrać inną metodę pomiaru. To prowadzi do porównania, które zwykle rozstrzyga wybór narzędzia.
Multimetr czy sam próbnik bezdotykowy
To nie jest wybór „lepszy albo gorszy”, tylko „do czego konkretnie”. Jeśli mam wykonać szybki, wstępny test obecności napięcia, próbnik jest wygodniejszy. Jeśli mam wiedzieć, ile napięcia jest w obwodzie, czy jest ciągłość, jaki opór ma element albo czy przewód nie jest przerwany, biorę multimetr.
| Cecha | Próbnik bezdotykowy | Multimetr |
|---|---|---|
| Co pokazuje | Obecność napięcia lub pola elektrycznego | Wartość napięcia, opór, ciągłość, często więcej funkcji |
| Kontakt z przewodem | Nie jest potrzebny | Tak, pomiar wymaga podłączenia sond |
| Szybkość użycia | Bardzo wysoka | Średnia, bo trzeba ustawić zakres i wykonać połączenie |
| Dokładność | Niska do średniej, zależna od modelu i warunków | Wysoka, jeśli używa się go poprawnie |
| AC / DC | Zazwyczaj głównie AC | AC i DC, zależnie od funkcji przyrządu |
| Najlepsze zastosowanie | Szybka kontrola bezpieczeństwa i wstępna lokalizacja zasilania | Dokładna diagnostyka instalacji i urządzeń |
| Największe ograniczenie | Nie daje pełnego obrazu obwodu | Wymaga większej ostrożności i poprawnej techniki |
Ja w praktyce najczęściej używam ich razem: najpierw detektor bezdotykowy, potem multimetr. Taka kolejność jest rozsądna, zwłaszcza przy pracy przy falownikach, rozdzielnicach i osprzęcie instalacji PV. Żeby ten zestaw działał dobrze, trzeba jeszcze dobrać odpowiedni model, a nie tylko patrzeć na samo logo na obudowie.
Na co zwrócić uwagę przy wyborze modelu
Przy zakupie lub wyposażaniu serwisu nie patrzę wyłącznie na to, czy urządzenie „ma NCV”. Ważniejsze jest, jak dobrze i w jakich warunkach ta funkcja działa. Dla użytkownika domowego i dla osoby pracującej przy instalacjach fotowoltaicznych znaczenie mają trochę inne rzeczy, ale kilka cech jest wspólnych.
- Zakres wykrywania - w wielu modelach spotkasz przedziały rzędu 12-1000 V AC, 48-1000 V AC albo 70-1000 V AC; to mówi, czy tester nadaje się do lekkich i standardowych zastosowań.
- Kategoria bezpieczeństwa - przy pracach przy rozdzielnicach i zasilaniu szukaj odpowiedniej kategorii CAT III lub CAT IV, bo to realnie wpływa na bezpieczeństwo użycia.
- Sygnalizacja - najlepiej sprawdzają się urządzenia z diodą LED i sygnałem dźwiękowym, bo w hałaśliwym środowisku jeden typ alertu bywa niewystarczający.
- Czułość i tryby pracy - modele z dwoma zakresami są praktyczniejsze, gdy raz sprawdzasz delikatny obwód sterowania, a innym razem standardowe zasilanie.
- Odporność obudowy - przy pracy w terenie liczy się odporność na kurz, zachlapanie i przypadkowe upadki.
- Wygoda użytkowania - latarka, klips, automatyczne wyłączanie i czytelne wskazanie potrafią oszczędzić więcej czasu, niż się wydaje.
Jeśli miałbym wybrać jeden praktyczny filtr, powiedziałbym tak: do prostych prac domowych wystarczy sensownie zaprojektowany próbnik, ale przy instalacjach energetycznych, rozdzielnicach i fotowoltaice lepiej szukać modelu z wyraźnie opisanym zakresem, dobrym poziomem ochrony i jasną instrukcją użycia. To prowadzi do ostatniej kwestii, czyli do tego, jak czytać wskazania bez nadmiernego zaufania do jednego piknięcia.
Jak używać tej funkcji bez złudzeń
Najlepsze podejście jest proste: traktuję bezdotykową detekcję napięcia jako szybki filtr bezpieczeństwa, a nie jako ostateczny dowód. Jeśli tester sygnalizuje obecność napięcia, zakładam, że obwód może być aktywny i dopiero potem przechodzę do dokładniejszego sprawdzenia. Jeśli nie sygnalizuje nic, nie zakładam jeszcze, że wszystko jest bezpieczne.
To szczególnie ważne przy pracy z instalacjami PV, gdzie jedna część układu może być po stronie AC, a druga po stronie DC. Falownik, rozdzielnica i zabezpieczenia po stronie zmiennej to jedno, ale stringi, złącza i magazyn energii to już zupełnie inna historia. Jedna funkcja nie rozwiązuje wszystkich scenariuszy, a błędne założenie w energetyce kosztuje więcej niż brak wygodnego testera w kieszeni.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: najpierw szybka detekcja, potem potwierdzenie pomiarem kontaktowym, a dopiero na końcu decyzja o dotknięciu instalacji. To właśnie dlatego ta funkcja jest świetnym narzędziem pomocniczym, ale nie powinna być jedynym narzędziem, na którym opierasz bezpieczeństwo pracy.
