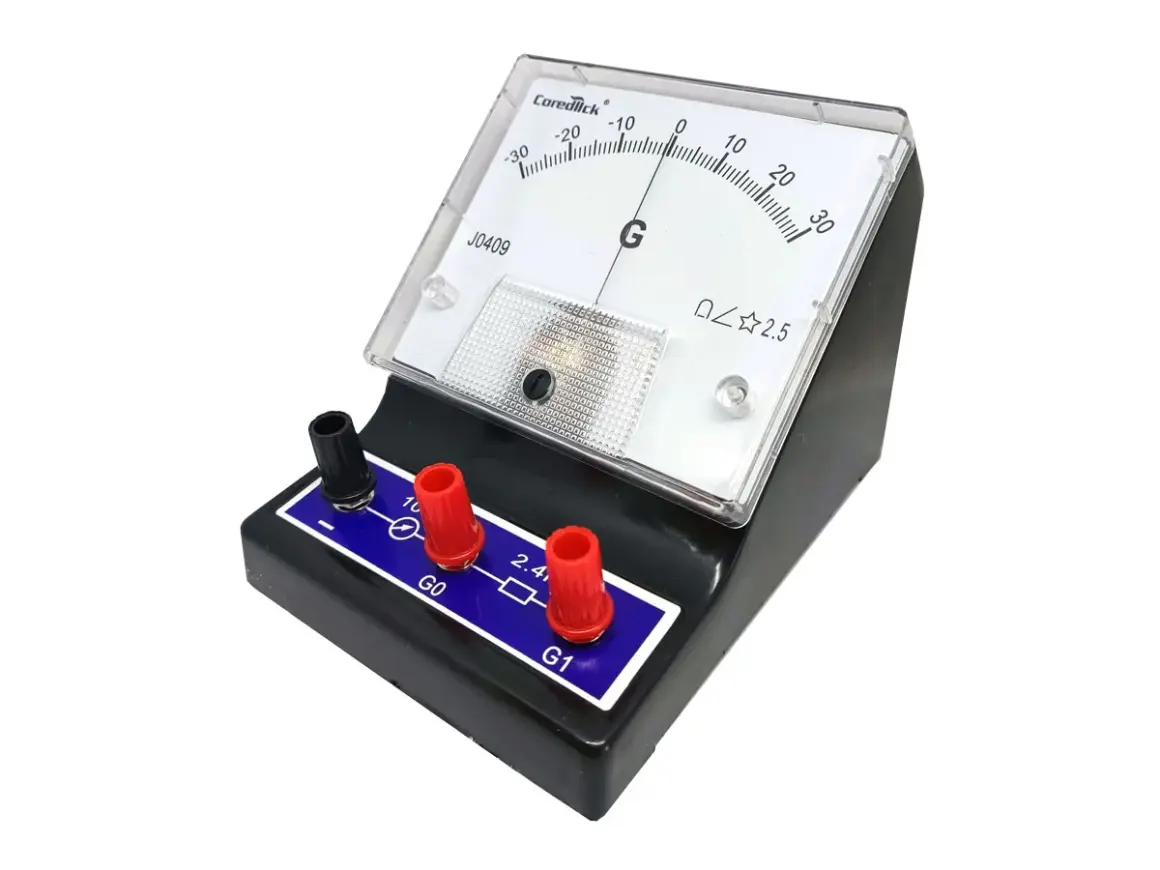

Galwanometr to bardzo czuły przyrząd do wykrywania i pomiaru niewielkich prądów elektrycznych, zwykle stałych. W praktyce patrzę na niego jak na precyzyjny wskaźnik, który pomaga sprawdzić, czy w obwodzie w ogóle płynie prąd, jak duży jest sygnał i czy układ jest zrównoważony. To ważne nie tylko w laboratorium, ale też przy diagnostyce delikatnej elektroniki, układów pomiarowych i fragmentów instalacji energetycznych.
Najkrócej: to czuły przyrząd do małych prądów i pracy z sygnałem zerowym
- Wskazuje obecność i kierunek bardzo małego prądu, najczęściej w zakresie mikroamperów lub miliamperów.
- Działa dzięki wychyleniu cewki albo igły w polu magnetycznym.
- Najlepiej sprawdza się w układach laboratoryjnych, mostkach i kompensatorach.
- Nie zastępuje zwykłego amperomierza w obwodach o większym obciążeniu.
- W praktyce serwisowej i fotowoltaice częściej spotkasz multimetr lub cęgi prądowe.

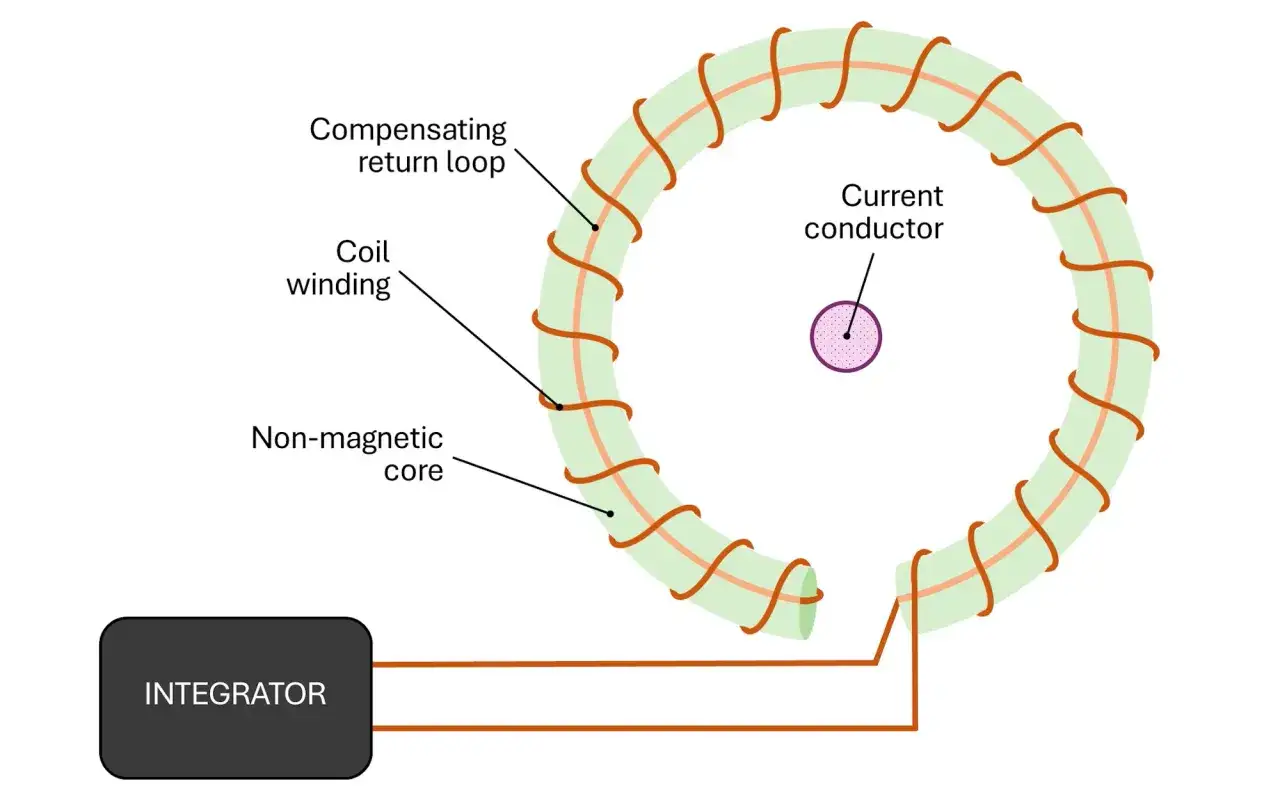

Jak działa miernik słabych prądów
W klasycznym rozwiązaniu przez cienką cewkę płynie niewielki prąd, a ta cewka znajduje się w polu stałego magnesu. Gdy prąd się pojawia, powstaje moment siły i układ zaczyna się wychylać; sprężyna lub zawieszenie dążą potem do powrotu do zera. Dzięki temu wychylenie można odczytać jako miarę natężenia prądu.
Najważniejsza cecha jest prosta: im większy prąd, tym większe wychylenie, przynajmniej w zakresie pracy przyrządu. W czułych modelach pełne wychylenie pojawia się już przy prądach rzędu dziesiątek mikroamperów, więc mówimy o narzędziu do naprawdę delikatnych sygnałów. Z tego samego powodu taki miernik nie lubi przeciążenia, a silny impuls może go uszkodzić albo rozkalibrować.
Warto też pamiętać, że ruchomy układ bywa tłumiony mechanicznie, żeby wskazówka nie drgała bez końca. To drobiazg, który w praktyce robi dużą różnicę, bo stabilny odczyt jest zwyczajnie łatwiejszy do interpretacji. Tę zasadę najłatwiej docenić wtedy, gdy spojrzy się na realne zastosowania.
Do czego służy galwanometr w praktyce
W definicji podawanej przez słowniki techniczne chodzi po prostu o pomiar niewielkich wartości natężenia prądu, ale praktyka jest trochę szersza. Ten przyrząd nie służy wyłącznie do „liczenia amperów” wprost. Często pomaga wykryć bardzo mały sygnał, sprawdzić kierunek przepływu i pokazać moment równowagi w układzie.
Najczęściej używa się go w takich sytuacjach:
- przy badaniu mostków pomiarowych, gdzie odchylenie od zera mówi, że układ nie jest jeszcze zrównoważony;
- w metodach kompensacyjnych, gdy celem jest wykrycie minimalnej różnicy potencjałów lub prądu zerowego;
- w laboratoriach fizycznych i chemicznych, gdzie badane sygnały są zbyt słabe dla zwykłego miernika;
- w dydaktyce, bo dobrze pokazuje związek między prądem a polem magnetycznym;
- przy diagnostyce prostych układów bateryjnych, czujników i elektroniki pomiarowej.
W energetyce odnawialnej nie jest to narzędzie pierwszego wyboru do codziennej pracy przy panelach czy falownikach, ale ma sens w laboratoriach, na stanowiskach testowych i przy eksperymentach z małymi sygnałami. Właśnie tam czułość jest ważniejsza niż zakres. To prowadzi do kolejnego pytania: jakie są odmiany tego przyrządu i czym różnią się między sobą.
Jakie są jego odmiany i czym się różnią
Jak pokazuje opis z Muzeum UJ, klasyczny wariant z ruchomą cewką był projektowany do pomiaru słabych prądów stałych. I to jest dobra wskazówka: pod jedną nazwą kryje się kilka konstrukcji, ale nie wszystkie mają identyczne zastosowanie. Jedne są czysto laboratoryjne, inne pokazowe, a jeszcze inne służą do bardzo specjalistycznych pomiarów.
| Typ | Do czego się nadaje | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Magnetoelektryczny z ruchomą cewką | Małe prądy stałe i odczyt wychylenia | Dobra czułość i czytelna skala | Nie toleruje dużych przeciążeń |
| Strunowy | Bardzo delikatne pomiary laboratoryjne | Wysoka czułość | Bardzo wyspecjalizowany i mniej wygodny w codziennym użyciu |
| Zwierciadlany | Pomiar minimalnych odchyleń | Precyzyjny odczyt optyczny | Wymaga spokojnych warunków i dokładnej obserwacji |
| Balistyczny | Ocena ładunku z krótkich impulsów | Przydatny przy analizie impulsów | Nie służy do zwykłego pomiaru ciągłego prądu |
| Busola stycznych | Historyczne i dydaktyczne pomiary prądu oraz pola magnetycznego | Dobrze pokazuje zasadę działania | To raczej narzędzie demonstracyjne niż codzienny miernik |
Jeśli miałbym wskazać jedną praktyczną rzecz, to powiedziałbym tak: nie każdy model ma sens w pracy terenowej. Część z nich jest świetna do nauki albo precyzyjnych doświadczeń, ale w serwisie czy przy instalacjach elektrycznych zwykle wygrywają prostsze i bardziej odporne mierniki. Stąd już tylko krok do porównania z amperomierzem i multimetrem.
Jak odróżnić go od amperomierza i multimetru
Największy błąd początkujących polega na traktowaniu tych urządzeń jak zamienników. One są podobne tylko z pozoru. Miernik słabych prądów służy do bardzo małych sygnałów i bywa elementem układu pomiarowego, a amperomierz czy multimetr mają szersze zastosowanie i zwykle wyższe zakresy pracy.
| Przyrząd | Najlepsze zastosowanie | Plus | Minus |
|---|---|---|---|
| Miernik słabych prądów | Bardzo małe prądy, sygnał zerowy, układy laboratoryjne | Wysoka czułość | Wąski zakres i podatność na przeciążenie |
| Amperomierz | Pomiary prądu w obwodach roboczych | Bezpośredni odczyt większych wartości | Musi być dobrany do zakresu i włączony poprawnie |
| Multimetr | Pomiar napięcia, prądu, rezystancji i ciągłości | Uniwersalność | Zwykle mniejsza czułość niż w specjalistycznym przyrządzie |
| Cęgi prądowe | Szybki pomiar większych prądów bez rozłączania obwodu | Wygoda i bezpieczeństwo | Słabsze przy bardzo małych wartościach |
W praktyce serwisowej to rozróżnienie ma znaczenie. Jeśli chcesz sprawdzić mały sygnał w układzie sterowania, taki wyspecjalizowany miernik bywa świetny. Jeśli jednak mierzysz prąd stringu fotowoltaicznego, ładowanie akumulatora albo pobór odbiornika, rozsądniejszy będzie multimetr lub cęgi prądowe. To nie jest kwestia prestiżu sprzętu, tylko dopasowania narzędzia do skali pomiaru.
Jak korzystać z niego bez typowych błędów
Najwięcej problemów nie bierze się z samej zasady działania, tylko z obsługi. Ja zawsze zaczynam od zera mechanicznego i sprawdzenia, czy wskazówka wraca do punktu odniesienia bez zacięć. Dopiero potem zakładam, że odczyt ma sens.
- Ustaw wskazanie początkowe i sprawdź, czy układ nie jest mechanicznie uszkodzony.
- Dobierz zakres tak, aby sygnał nie był za mały ani zbyt bliski pełnego wychylenia.
- Włącz przyrząd zgodnie z przeznaczeniem, zwykle szeregowo z badanym obwodem.
- Unikaj silnych pól magnetycznych, magnesów i transformatorów w bezpośrednim sąsiedztwie.
- Nie próbuj mierzyć dużego prądu bez zabezpieczenia, bo to prosta droga do uszkodzenia ustroju.
- Jeśli badany sygnał jest zmienny, sprawdź, czy potrzebny jest model przystosowany do AC albo układ prostujący.
W laboratorium i w układach testowych bardzo łatwo też pomylić się przy doborze rezystora ochronnego lub bocznika. To drobiazg, który decyduje o tym, czy odczyt będzie stabilny, czy skończy się przeciążeniem. W instalacjach fotowoltaicznych problem wygląda podobnie: jeśli zależy Ci na pomiarze roboczym, dobierasz inne narzędzie niż do badania małego obwodu sterującego. Taki realizm oszczędza sprzęt i czas.
Co zostaje po takim pomiarze i kiedy ten przyrząd naprawdę ma sens
Jeśli mam zostawić jedną praktyczną myśl, to brzmi ona tak: ten przyrząd ma sens wtedy, gdy liczy się czułość, kierunek prądu i praca na bardzo małym sygnale. Nie jest uniwersalny, ale w swojej klasie bywa niezastąpiony. Właśnie dlatego nadal pojawia się w laboratoriach, w dydaktyce i w układach, gdzie trzeba bardzo dokładnie zobaczyć moment równowagi.
Do codziennego serwisowania instalacji, także tych związanych z energią słoneczną, częściej wybiera się multimetr lub cęgi prądowe. Gdy jednak chcesz zrozumieć samą zasadę pomiaru albo sprawdzić delikatny fragment obwodu, taki czuły miernik pokazuje więcej, niż na pierwszy rzut oka widać na zwykłym wskaźniku. I właśnie za to ceni się go do dziś.
